《模拟电子技术》复习试题一一、填空（每空1分，共20分）1. 双极型晶体管工作在放大区的偏置条件是发射结正偏、集电结反偏。

2. 放大器级间耦合方式有三种：直接耦合；阻容耦合；变压器耦合；在集成电路中通常采用直接耦合。

3. 差分放大器的基本特点是放大差模信号、抑制共模信号。

4. 乙类推挽放大器的主要失真是交越失真，要消除此失真，应改用甲乙类推挽放大器。

5. 图1所示两级放大电路，图中级间采用阻容耦合方式，T接成共基1组态，T接成共集组态，1R和2R的作用是为T1管提供基极偏2置。

6. 在阻容耦合放大器中，若要降低下限频率，应将耦合电容的值增大。

7. 共射－共基组合电路中，由于共射电路的上限频率小于共基电路的上限频率，故此组合电路的上限频率主要取决于共射电路。

8. 负反馈系统产生自激的条件是1)(-=ωj T ，相应的振幅条件是1)(=ωj T ，相位条件是()πωϕ±=T 。

二、简答（共3小题，每小题5分，共15分）1. 测得工作在放大电路中两个晶体管的三个电极电流如图2所示（1）判断它们各是NPN 管还是PNP 管，在图中标出e ，b ，c 极； 答：见图中标识（判断NPN 管还是PNP 管各1分，标出e ，b ，c 极1分， 共3分）（2）估算(b)图晶体管的β和α值。

601.06===B C I I β， 985.01≈+=ββα （各1分，共2分）2.电路如图3所示，试回答下列问题（1）要使电路具有稳定的输出电压和高的输入电阻，应接入何种负反馈？R应如何接入？（在图中连接）f答：应接入电压串联负反馈（1分）R接法如图（1分）f（2）根据前一问的反馈组态确定运放输入端的极性（在图中“□”处标出），并根据已给定的电路输入端极性在图中各“○”处标注极性。

答：见图中标识（3分）（共6空，两个1分）3.简述直流电源的主要组成部分及各部分功能。

答：直流电源主要由整流电路、滤波滤波、稳压电路组成，其中整流电路的作用是将交流电压转换为直流电压，滤波电路的作用是减小电压的脉动，稳压电路的作用是使输出直流电压基本不受电网电压波动和负载电阻变化的影响，从而获得足够高的稳定性。

第六章 放大电路中的反馈自测题一、在括号内填入“√”或“×”，表明下列说法是否正确。

（1）若放大电路的放大倍数为负，则引入的反馈一定是负反馈。

（ ） （2）负反馈放大电路的放大倍数与组成它的基本放大电路的放大倍数量纲相同。

（ ）（3）若放大电路引入负反馈，则负载电阻变化时，输出电压基本不变。

（ ） （4）阻容耦合放大电路的耦合电容、旁路电容越多，引入负反馈后，越容易产生低频振荡。

（ ）解：（1）× （2）√ （3）× （4）√二、已知交流负反馈有四种组态：A ．电压串联负反馈B ．电压并联负反馈C ．电流串联负反馈D ．电流并联负反馈 选择合适的答案填入下列空格内，只填入A 、B 、C 或D 。

（1）欲得到电流－电压转换电路，应在放大电路中引入 ； （2）欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入 ；（3）欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入 ；（4）欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入 。

解：（1）B （2）C （3）A （4）D三、判断图T6.3所示各电路中是否引入了反馈；若引入了反馈，则判断是正反馈还是负反馈；若引入了交流负反馈，则判断是哪种组态的负反馈，并求出反馈系数和深度负反馈条件下的电压放大倍数f u A 或f s u A 。

设图中所有电容对交流信号均可视为短路。

图T 6.3解：图（a ）所示电路中引入了电流串联负反馈。

反馈系数和深度负反馈条件下的电压放大倍数fu A 分别为 L31321f 32131 R R R R R R A R R R R R Fu ⋅++≈++= 式中R L 为电流表的等效电阻。

图（b ）所示电路中引入了电压并联负反馈。

反馈系数和深度负反馈条件下的电压放大倍数fu A 分别为 12f 2 1R R A R F u -≈-= 图（c ）所示电路中引入了电压串联负反馈。

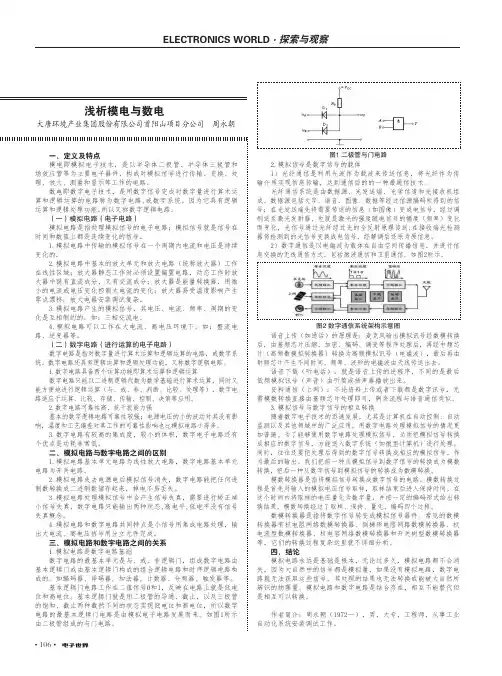

• 106•ELECTRONICS WORLD ・探索与观察一、定义及特点模电即模拟电子技术，是以半导体二极管、半导体三极管和场效应管等为主要电子器件，构成对模拟信号进行传输、变换、处理、放大、测量和显示等工作的电路。

数电即数字电子技术，是用数字信号完成对数字量进行算术运算和逻辑运算的电路称为数字电路,或数字系统。

因为它具有逻辑运算和逻辑处理功能,所以又称数字逻辑电路。

（一）模拟电路（电子电路）模拟电路是指处理模拟信号的电子电路；模拟信号就是信号在时间和数值上都是连续变化的信号。

1.模拟电路中传输的模拟信号在一个周期内电流和电压是持续变化的。

2.模拟电路中基本的放大单元和放大电路（统称放大器）工作在线性区域；放大器静态工作时必须设置偏置电路，动态工作时放大器中既有直流成分，又有交流成分；放大器是能量转换器，用微小的电流或电压变化控制大电流的变化；放大器易受温度影响产生零点漂移；放大电器安装调试复杂。

3.模拟电路产生的模拟信号，其电压、电流、频率、周期的变化是互相制约的。

如：三相交流电。

4.模拟电路可以工作在大电流、高电压环境下。

如：整流电路、逆变器等。

（二）数字电路（进行运算的电子电路）数字电路是指对数字量进行算术运算和逻辑运算的电路，或数字系统。

数字电路还具有逻辑运算和逻辑处理功能，又称数字逻辑电路。

1.数字电路具备两个运算功能即算术运算和逻辑运算数字电路只能以二进制逻辑代数为数学基础进行算术运算，同时又能方便地进行逻辑运算（与、或、非、判断、比较、处理等），数字电路适应于运算、比较、存储、传输、控制、决策等应用。

2.数字电路可靠性高、抗干扰能力强基本的数字逻辑电路可靠性较强；电源电压的小的波动对其没有影响，温度和工艺偏差对其工作的可靠性影响也比模拟电路小得多。

3.数字电路有较高的集成度，较小的体积，数字电子电路还有个优点是功耗非常低。

二、模拟电路与数字电路之间的区别1.模拟电路基本单元电路为线性放大电路，数字电路基本单元电路为开关电路。

2021年6月模电复习资料65题，满分325，必须得分在300分以上，达不到的一直刷到为止。

您的姓名： [填空题] *_________________________________1、在纯净的半导体中掺入微量五价元素形成的是（）型半导体 [单选题] *A、PB、N(正确答案)C、SiD、Ge2、能把光信号转换成电信号的半导体器件是（）。

[单选题] *A、光电二极管(正确答案)B、发光二极管C、稳压二极管D、整流二极管3、二极管内部是由（）所构成的 [单选题] *A、两块N型半导体B、两块P型半导体C、一个PN结(正确答案)D、两个PN结4、二极管的正极接（）电位端，负极接( )电位端，此时呈现较小的电阻，相当于开关( ) [单选题] *A、高、低、闭合(正确答案)B、低、低、闭合C、高、低、断开D、低、高、断开5、下图中，（）是发光二极管的电路符号。

[单选题] *A、(正确答案)B、C、D、6、以下说法正确的是（） [单选题] *A、温度降低，将使半导体的导电能力大大增强B、P型半导体带正电、N型半导体带负电C、常见的半导体器件都是由杂质半导体制成的(正确答案)D、在本征半导体中掺入微量的五价元素可以形成P型半导体7、下图中输入电压Ui=15V，稳压二极管V的稳压值为9V，如果要让输出电压Uo=9V，那么正确的连接电路是（）[单选题] *A、B、C 、D、(正确答案)8、半波整流滤波电路流过每个整流二极管的电流是流过负载电流的（）倍 [单选题] *A、0.45B、1(正确答案)C、1.2D、0.59、以下说法错误的是（） [单选题] *A、在桥式整流电路中，若有一只整流二极管断开，那么就会变成半波整流电路B、在半波整流电路中，流过整流二极管的电流是流过负载电流的一半(正确答案)C、桥式整流电流中若有一个二极管极性接反，那么容易烧毁变压器二次绕组D、在桥式整流电路中，如果负载短路的话，那么容易烧毁变压器二次绕组10、集成稳压器CW7809的输出稳定电压是（） [单选题] *A、-9VB、+9V(正确答案)C、8VD、-8V11、CW7912型三端集成稳压器中的“12”是指（）。
