第六章波形发生电路7.1 试用振荡相位平衡条件判断图P7.1所示各电路能否产生正弦波振荡，为什么？答：（a）：相位不平衡，不能振荡。
（b）：ϕA+ϕF=2nπ(n=0,1,2 )，能振荡。
（c）：ϕA=180︒，ϕF=180︒，ϕA+ϕF=2nπ(n=0,1,2 )，能振荡。
（d）：ϕA+ϕF≠2nπ(n=0,1,2 )，不能振荡。
7.2 已知RC振荡电路如图P7.2所示。
（1）求振荡频率f0=?（2）求热敏电阻Rt 的冷态电阻（3）说明Rt应具有怎样的温度特性？解：（1） f0=11==971Hz2πRC6.28⨯2⨯10-8⨯8.2⨯103Rt<11Rf=⨯10=5kΩ22 （2）Rf>Rt，（3）Rt应具有正温度特性胡应洪第 1 页2013-4-77.3 RC桥式振荡电路如图P7.1.4所示，已知R1=10kΩ，试分析Rt的阻值分别为下列三种情况时，输出电压波形的形状？（1）Rf=10kΩ；（2）Rf=100kΩ；（3）Rt 为的负温度系数的热敏电阻，冷态电阻值大于20kΩ1、当Rf=10kΩ时：Au=1+RfR1=1+10=2<310电路不能起振，无输出波形。
2、当Rf=100kΩ时：Au=1+RfR1=1+100=11>310电路能振荡，但波形会严重失真，输出为矩形波。
3、当Rf>20kΩ，且具有负温度特性时：Au=1+RfR1>3电路能振荡，且具有Rt的负温度特性输出波形稳定，是正弦波。
7.4 设计一个频率为500Hz的RC桥式振荡电路，已知，并用一个负温度系数、20kΩ的热敏电阻作为稳温元件，试画出电路并标出各电阻值。
解：1=500Hz2πRCC=0.047uFR=6.8kΩ f0=胡应洪第 2 页 2013-4-7。
选择合适的答案填入空内。
（1）对于放大电路，所谓开环是指B.无反馈通路D.无负载B.存A.输入电阻增大B.输岀量增大C.净输入量增大D.净输入量减小<3）直流负反馈是指__________ 。
A.直接耦合放大电路中所引入的负反馈B.只有放大直流信号时才有的负反馈C.在直流通路中的负反馈（4） _____________________ 交流负反馈是指。
A.阻容耦合放大电路中所引入的负反馈B.只有放大交流信号时才有的负反馈C.在交流通路中的负反馈（5）为了实现下列目的，应引入A.直流负反馈B.交流负反馈①为了稳宦静态工作点，应引入:②为了稳宦放大倍数，应引入：③为了改变输入电阻和输出电阻.应引入④为了抑制温漂，应引入:⑤为了展宽频带，应引入。
解：（1）B B(2) D(3) C (4) C(5) A B B A B选择合适答案填入空内。
A.电压B.电流C.串联D.并联(1)为了稳宦放大电路的输岀电压，应引入负反馈：(2)为了稳左放大电路的输出电流，应引入负反馈：(3)为了增大放大电路的输入电阻，应引入负反馈：(4)为了减小放大电路的输入电阻，应引入负反馈：(5)为了增大放大电路的输岀电阻，应引入负反馈：(6)为了减小放大电路的输出电阻，应引入负反馈。
解：（1) A (2) B (3) C(4) D(5) B (6) A判断下列说法的正误，在括号内填入"J ”或“ X ”来表明判断结果。
(1)只要在放大电路中引入反馈，就一泄能使其性能得到改善。
()(2)放大电路的级数越多，引入的负反馈越强，电路的放大倍数也就越稳定。
()(3)反馈量仅仅决定于输出量。
()(4)既然电流负反馈稳定输出电流，那么必然稳定输岀电压。
()解：(1) X (2) X (3) V (4) X判断图所示各电路中是否引入了反馈，是直流反馈还是交流反馈, 是正反馈还是负反馈。
设图中所有电容对交流信号均可视为短路。
解：图（a ）所示电路中引入了直流负反馈。

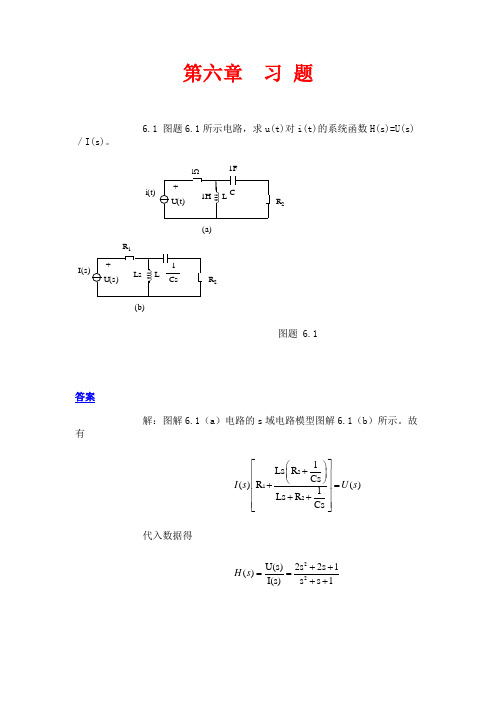

第六章 习 题6.1 图题6.1所示电路，求u(t)对i(t)的系统函数H(s)=U(s)／I(s)。
i(t)(a)R 21FI(s)(b)R 2R图题 6.1答案解：图解6.1（a ）电路的s 域电路模型图解6.1（b ）所示。
故有2121Ls R Cs ()R ()1Ls R Cs I s U s ⎡⎤⎛⎫+ ⎪⎢⎥⎝⎭⎢⎥+=⎢⎥++⎢⎥⎣⎦代入数据得22U(s)2s 2s 1()I(s)s s 1H s ++==++(a)F 1Ω1R1(b)1图题 6.26.2 图解6.2（a ）所示电路，求()t u 2对()t u 1的系统函数)s (U )s (U )s (H 12=。
答案解：图解6.2（a ）所示电路的s 域电路模型如图解6.2（b ）所示。
故有22122U (s)Ls R H(s)1U (s)Ls R RCs +==+++代入数据得()()35s s 2ss s U s U )s (H 2212+++==6.3 已知系统的单位冲激响应5()5()t h t te U t -=，零状态响应55()()2()5()t t y t U t e U t te U t --=++。
求系统的激励f(t)。
答案解：()5s 5s h +=()25s 55s 2s 1)s (Y ++++=故得激励f(t)的像函数为()5s 1s 1535s 55s 55s 2s 1)s (H )s (Y )s (F 2+++=+++++==故得()-5t -5t 33()δ(t)U(t)e U(t)δ(t)1e U(t)55f t =++=++6.4 已知系统函数55s s 5s )s (H 22+++=，初始状态为()00y =-，()-20y /=-。
(1).求系统的单位冲激响应h(t);(2). 当激励f(t)=δ(t)时，求系统的全响应y(t)； (3)当激励f(t)=U(t)时，求系统的全响应y(t)。
第六章谐振开关电路与电力公害抑制1.开关器件有几种功率损耗?答: 开通损耗、关断损耗、通态损耗、断态损耗；还有驱动损耗。
2.谐振开关工作的特点是什么?答: 谐振开关电路在开关过程引入谐振过程，使器件在开通前电压先下降到0，或在关断前电流先降到0，这样就可以消除开关过程中的电压电流重叠，使器件的开关损耗降到很小，因而也可以提高电力电子器件的开关频率，提高装置的效率，减小装置的体积。
3.试分析谐振开关电路的优缺点。
答: 谐振开关技术可以使器件的开关损耗降到很小，因而也可以提高电力电子器件的开关频率，提高装置的效率，减小装置的体积。
但也带来一些负面影响：谐振电压峰值很高，要求器件耐压必须提高；谐振电流有效值很大，电路中存在大量的无功功率的交换，造成电路道通损耗加大；谐振周期随输入电压，负载变化而改变，因此电路只能采用脉冲频率调制方式来控制。
4.何谓软开关模式和硬开关模式?答:采用准谐振技术的零电压开关电路和零电流开关电路，这种技术被称为软开关技术。
谐振开关技术是以谐振辅助换流方式来解决开关损耗问题的，提高了器件的开关频率，减小了装置的体积，提高了效率。
谐振开关模式也称为软开关模式。
非谐振开关模式也称为硬开关模式。
5.简述零电流开关谐振电路的工作原理。
答: 零电流开关谐振电路中，谐振电容r C 与二极管VD 并联，而谐振电感r L 与开关管串联。
在0T 时刻以前，开关管VT 处于关断状态，输出滤波电感f L 与二极管VD 构成续流通道，流过负载电流0I 。
谐振电感r L 中的电感为0，谐振电容r C 电压也为0。
零电流开关谐振电路工作原理见书中214页6. 简述零电压开关谐振电路的工作原理。
答：零电压开关谐振电路工作原理见书中215页。
7.软开关PWM 的含义是什么？答：在逆变器和直流输入电源之间加入谐振电路，当谐振电路工作时，逆变器的端电压在零和直流输入电源电压之间振荡，从而实现逆变器上开关管的零电压关断。
