模电第六章知识点总结一、运算放大器（Operational Amplifier，简称Op Amp）1. 运算放大器的基本概念：运算放大器是一种主要用于进行信号放大、滤波、比较、积分等运算的集成电路。
它具有高输入阻抗、低输出阻抗、大增益、高共模抑制比和宽带宽等特点。
2. 运算放大器的基本结构：运算放大器通常由一个差分放大器和一个输出级组成。
差分放大器提供了高增益和高输入阻抗，而输出级则提供了低输出阻抗和大功率放大。
3. 运算放大器的理想特性：理想的运算放大器具有无穷大的输入阻抗、零的输入偏置电压、无穷大的增益、无限带宽和零的输出阻抗。
4. 运算放大器的实际特性：实际的运算放大器会受到限制，例如有限的共模抑制比、有限的带宽、输入偏置电压和温度漂移等。
5. 运算放大器的虚短片段模型：运算放大器可以用虚短片段模型来进行分析，其中将输入端和输出端分别连接到地和反馈节点，其他端口则可以忽略。
6. 运算放大器的常见应用：运算放大器常用于反馈放大电路、比较器电路、积分电路、微分电路、滤波电路等。
7. 运算放大器的反馈模式：运算放大器的反馈模式主要包括正反馈和负反馈。
负反馈可以稳定放大器的增益和频率特性，而正反馈则会增加放大器的增益和非线性失真。
二、电压比较器1. 电压比较器的基本概念：电压比较器是一种将两个电压进行比较，并输出相应逻辑电平的集成电路。
它通常具有高增益、快速响应和高输出驱动能力等特点。
2. 电压比较器的工作原理：电压比较器通过将两个输入电压进行比较，当一个电压高于另一个电压时，输出为高电平；反之则为低电平。
3. 电压比较器的应用：电压比较器广泛应用于电压检测、开关控制、信号处理、电压测量和触发器等领域。
总结：模电第六章主要介绍了运算放大器和电压比较器的基本概念、工作原理、特性和应用。
掌握这些知识点，可以为我们设计和分析各种电路提供基础。
同时，对于提高我们的工程能力和电子技术水平也是非常有用的。

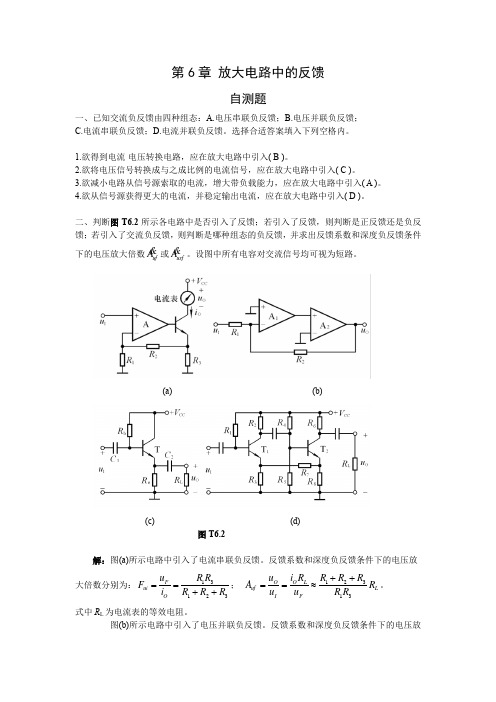

第6章 放大电路中的反馈自测题一、已知交流负反馈由四种组态：A.电压串联负反馈；B.电压并联负反馈； C.电流串联负反馈；D.电流并联负反馈。
选择合适答案填入下列空格内。
1.欲得到电流-电压转换电路，应在放大电路中引入( B )。
2.欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入( C )。
3.欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入( A )。
4.欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入( D )。
二、判断图T6.2所示各电路中是否引入了反馈；若引入了反馈，则判断是正反馈还是负反馈；若引入了交流负反馈，则判断是哪种组态的负反馈，并求出反馈系数和深度负反馈条件下的电压放大倍数uf A 或usf A 。
设图中所有电容对交流信号均可视为短路。
(a) (b)(c) (d) 图T6.2解：图(a)所示电路中引入了电流串联负反馈。
反馈系数和深度负反馈条件下的电压放大倍数分别为：13123Fui O R R u F i R R R ==++； 12313O O L uf L I F u i R R R R A R u u R R ++==≈。
式中R L 为电流表的等效电阻。
图(b)所示电路中引入了电压并联负反馈。
反馈系数和深度负反馈条件下的电压放大倍数分别为：21F iu O i F u R =≈-； 2111O O O uf I I F u u u R A u i R i R R ==≈=-图(c)所示电路中引入了电压串联负反馈。
反馈系数和深度负反馈条件下的电压放大倍数分别为：1O uu Fu F u == 1O O uf I I u uA u u =≈=图(d)所示电路中引入了正反馈。
三、电路如图T6.3 所示。
图T6.3(1)正确接入信号源和反馈，使电路的输入电阻增大，输出电阻减小；(2)若20ou iU A U ==，则R f 应取多少千欧？解：(1)应引入电压串联负反馈，如解图T6.3所示。
