序号 标称截面铝/钢mm2 钢比% 结构（根数/直径）n/mm 计算截而mm」 外径mm 计算重量kg/km 额定拉断力kN 流阻C宜电20 铝 钢 铝 钢 总计 钢芯 绞线 导线
1 2 3 4 5 6 7 8 9 10 11 12
1 10/2 17 6/1.50 1/1.50 10.60 1.77 12.37 1.50 4.50 42.8 4.14 2.7062
2 16/3 17 6/1.84 1/1.84 15.95 2.66 18.61 1.84 5.52 64.6 6.08 1.7934
3 16/3 17 6/1.85 1/1.85 16.13 2.69 18.82 1.85 5.55 65.1 6.13 1.7791
4 25/4 17 6/2.30 1/2.30 24.93 4.15 29.08 2.30 6.90 100.9 9.13 1.1478
5 35/6 17 6/2.72 1/2.72 34.86 5.81 40.67 2.72 8.16 140.8 12.55 0.8230
6 50/8 17 6/3.20 1/3.20 48.25 8.04 56.29 3.20 9.60 194.8 16.81 0.5946
7 50/30 58 12/2.32 7/2.32 50.73 29.59 80.32 6.96 11.60 371.1 42.61 0.5693
8 70/10 17 6/3.80 1/3.80 68.05 11.34 79.39 3.80 11.40 274.8 23.36 0.4217
9 70/40 58 12/2.72 7/2.72 69.73 40.67 110.40 8.16 13.60 510.2 58.22 0.4141
10 95/15 16 26/2.15 7/1.67 94.39 15.33 109.72 5.01 13.61 380.2 34.93 0.3059
1 耐热导线的种类和主要性能参数
1.1 耐热导线的分类
早在20世纪60年代日本便开始研制并采用耐热导线。它采用铝锆合金作为导电部分，提高导线的允许运行温度从而提高输送容量。因为铝锆合金可以有效地抵抗高温退火的影响，能够在高达230℃的温度保持它的强度。铝锆合金根据耐热性能分为普通型铝合金(TAL)，超耐热型铝合金(ZTAL)和特耐热型铝合金(XTAL)。采用不同型号的耐热铝合金可以制造出不同耐热性能的导线。

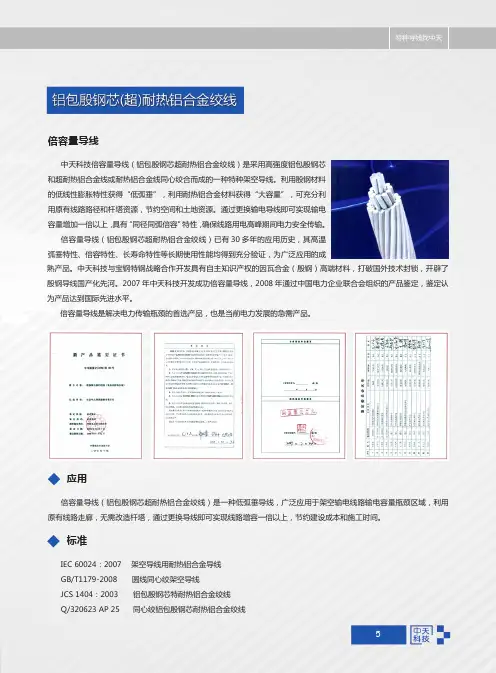

由于导线运行温度的提高，弧垂也将随温度增大。为了适应线路架设中的弧垂要求，殷钢心耐热铝合金绞线(TACIR)被开发了出来。殷钢是由铁和镍等元素组成的合金。殷钢膨胀系数只有普通钢材的1/3(低于100℃为2.8，高于100℃为3.6，相同条件下普通钢材则为11.5)。用殷钢作为导线钢心如：殷钢心耐热铝合金导线(TACIR)可以在150℃下运行，而殷钢心超耐热铝合金导线(ZTACIR)和殷钢心特耐热铝合金导线(XTACIR)可以在210℃和230℃下运行，可以在满足低弧垂的要求下，更好的利用铝合金的耐高温性能，从而提高输送容量。
1.2 耐热导线的载流性能
若把普通钢心铝铰线(ACSR)的载流量当作1，则普通耐热导线(TAL)的载流量是钢心铝铰线的1.6倍，ZTACIR的载流量是ACSR的2.0倍，XTACIR是ACSR的2.1倍。具体情况见表1。
1.3 输电度夏工程所选耐热导线型号
今年的度夏工程载流量选择，主要考虑负荷的发展及N-1情况下能够满足输送容量的要求。110kV八紫和君南二线选用普通钢心耐热铝合金绞线TACSR240/30；220kV昌清线选用殷钢心特耐热铝合金绞线XTACIR180/50。它们的主要性能参数以及和改造前线路的参数见表2。
2 经济性指标比较
2.1 耐热导线与国产导线价格比较
采用日本的耐热导线，还要考虑关税、增值税和代理费等；另外运行和施工过程中为保证质量，还应进口相应的金具和工器具。考虑这些因素后的单位造价见表3，为了便于比较，国内相应的一些价格也列入表中。
JKLYJJKLGYJ1077-16100-2513513535160160501951957024524595300300120350350150400400185460460240550550300--标称截面（mm2）长期允许载流量（A)10kV绝缘架空导线技术参数3JKLYJJKLGYJ101.7320511.33-101.7320511.73-101.7320512.342.34101.7320512.772.77101.7320513.383.38101.7320514.244.24101.7320515.205.20101.7320516.066.06101.7320516.936.93101.7320517.977.97101.7320519.539.53101.732051--101.732051允许输送容量（MVA）数
导线常用技术参数 LJ与LGJ参数（GB1179-74） 标称截面 (mm2) 线芯结构 根/直径(mm) 参考重量(kg/km) LJ LGJ 铝 铝 钢 LJ LGJ 25 35 50 7/2.12 7/2.50 7/3.00 6/2.20 6/2.80 6/3.20 1/2.2 1/2.8 1/3.2 68.4 95.2 137.0 93.0 150.6 196.8 70 95 120 7/3.55 19/2.50 19/2.80 6/3.80 28/2.07 28/2.30 1/3.8 7/1.8 7/2.0 191.7 260.0 325.9 277.51 402.7 497.2 150 185 240 19/3.15 19/3.50 19/3.98 28/2.53 28/2.88 28/3.22 7/2.2 7/2.5 7/2.8 412.5 509.3 658.6 601.6 778.5 974.2 300 400 500 600 37/3.20 37/3.70 37/4.14 61/3.55 28/3.80 28/4.17 — — 19/20 19/2.2 — — 827.2 1106.0 1384.7 1676.0 1356.6 1635.2 — — LGJQ与LGJJ参数（GB1179-74） 标称截面 (mm2) 线芯结构 根/直径(mm) 参考重量(kg/km) LGJQ LGJJ 铝 钢 铝 钢 LGJQ LGJJ 150 185 240 24/2.76 24/3.06 24/3.67 7/1.8 7/2.0 7/2.4 30/2.50 30/2.80 30/3.20 7/2.5 7/2.8 7/3.2 540 665 957 681 854 1115 300 400 4001 54/2.65 54/3.06 24/4.60 7/2.6 7/3.0 7/3.0 30/3.67 30/4.17 — 19/2.2 19/2.5 — 1120 1493 1501 1454 1877 — 500 600 700 54/3.36 54/3.70 54/4.04 19/2.0 19/2.2 19/2.4 — — — — — — 1801 2183 2601 — — — 钢绞线应用数据： 型号 计算截面积 (mm2) 股数/线径(mm) 计算直径(mm) 极限强度 (N/mm2) 拉断力 不少于(kN) 重量 (kg/km) GJ-25 26.6 7/2.2 6.6 1176～1372 28.42～33.52 210 GJ-35 37.2 7/2.6 7.8 1176～1372 40.18～47.04 300 GJ-50 49.5 7/3.0 9.0 1176～1372 53.5～62.72 400 GJ-70 72.2 19/2.2 11.0 1078～1470 69.58～95.06 580 GJ-100 101.0 19/2.6 13.0 1078～1470 98～132.3 800 GJ-120 117.0 19/2.8 14.0 1078～1470 111.72～147 950 钢芯铝绞线主要技术参数（GB1179—83） 标称截面铝/钢 (mm2) 根数/直径 (mm) 计算截面 (mm2) 外径(mm) 直流电阻(不大于,Ω/km) 计算 拉断力（N） 计算 质量(kg/km) 交货长度(不小于,m) 铝 钢 铝 钢 总计 10/2 16/3 25/4 35/6 6/1.50 6/1.85 6/2.32 6/2.72 1/1.50 1/1.85 1/2.32 1/2.72 10.60 16.13 25.36 34.86 1.77 2.69 4.23 5.81 12.37 18.82 29.59 40.67 4.50 5.55 6.96 8.16 2.706 1.779 1.131 0.8230 4120 6130 9290 12630 42.9 65.2 102.6 141.0 3000 3000 3000 3000 50/8 50/30 6/3.20 12/2.32 1/3.20 7/2.32 48.25 50.73 8.04 29.59 56.29 80.32 9.60 11.60 0.5946 0.5692 16870 42620 195.1 372.9 2000 3000 70/10 70/40 6/3.80 12/2.72 1/3.80 7/2.72 68.05 69.73 11.34 40.67 79.39 110.40 11.40 13.60 0.4217 0.4141 23390 58300 275.2 511.3 2000 2000 95/15 95/20 95/55 26/2.15 7/4.16 12/3.20 7/1.67 7/1.85 7/3.20 94.39 95.14 96.51 15.33 18.82 56.30 109.72 113.96 152.81 13.61 13.87 16.00 0.3058 0.3019 0.2992 35000 37200 78110 380.8 408.6 707.7 2000 2000 2000 120/7 120/20 120/25 120/70 18/2.90 26/2.38 7/4.72 12/3.60 1/2.90 7/1.85 7/2.10 7/3.60 118.89 115.67 122.48 122.15 6.61 18.82 21.25 71.25 125.50 184.40 146.73 196.40 24.50 15.07 15.74 18.00 0.2422 0.2496 0.2345 0.2364 27570 41000 47880 98370 379.0 466.8 526.6 895.6 2000 2000 2000 2000 150/8 150/20 150/25 150/35 18/3.20 24/2.76 26/2.70 30/2.50 1/3.20 7/1.85 7/2.10 7/2.50 444.76 145.68 148.86 147.20 8.84 18.82 21.25 34.36 152.30 164.50 172.11 181.62 16.00 16.67 17.10 17.50 0.1989 0.1980 0.1939 0.1962 32860 46630 54110 65020 461.4 549.4 601.0 676.2 2000 2000 2000 2000 185/10 185/25 185/30 185/45 18/3.60 24/3.15 26/2.98 30/2.80 1/3.60 7/2.10 7/2.32 7/2.80 183.22 187.04 181.34 184.73 10.18 24.25 29.59 43.10 193.40 211.29 210.93 227.83 18.00 18.90 18.88 19.60 0.1572 0.1542 0.1592 0.1564 40880 59420 64320 80190 584.0 706.1 732.6 848.2 2000 2000 2000 2000 210/10 210/25 210/35 210/50 18/3.80 24/3.33 26/3.22 30/2.98 1/3.80 7/2.22 7/2.50 7/2.98 204.14 209.02 211.73 209.24 11.34 27.10 34.36 48.82 215.48 236.12 246.09 253.06 19.00 19.98 20.38 20.86 0.1411 0.1380 0.1363 0.1381 45140 65990 74250 90830 650.7 789.1 853.9 960.8 2000 2000 2000 2000 240/30 240/40 240/55 24/3.60 26/3.42 30/3.20 7/2.40 7/2.66 7/3.20 244.29 238.85 241.27 31.67 38.90 56.30 275.96 277.75 297.57 21.60 21.66 22.40 0.1181 0.1209 0.1198 75620 83370 102100 922.2 964.3 1108 2000 2000 2000 300/15 300/20 300/25 300/40 42/3.00 45/2.93 48/2.85 24/3.99 7/1.67 7/1.95 7/2.22 7/2.66 296.88 303.42 306.21 300.09 15.33 20.91 27.10 38.90 312.21 324.33 333.31 338.99 23.01 23.43 23.76 23.94 0.09724 0.09520 0.09433 0.09614 68060 75680 83410 92220 939.8 1002 1058 1133 2000 2000 2000 2000 300/50 300/70 26/3.83 30/3.60 7/2.98 7/3.6 299.54 305.36 48.82 71.25 348.36 376.61 24.26 25.20 0.09636 0.09463 103400 128000 1210 1402 2000 2000 400/20 400/25 400/35 400/50 400/65 400/95 42/3.51 45/3.33 48/3.22 54/3.07 26/4.42 30/4.16 7/1.95 7/2.22 7/2.50 7/3.07 7/3.44 19/2.50 406.40 391.91 390.88 399.73 398.94 407.75 20.91 27.10 34.36 51.82 65.06 93.27 427.31 419.01 425.24 451.55 464.00 501.02 26.91 26.64 26.82 27.63 28.00 29.14 0.07104 0.07370 0.07389 0.07232 0.07236 0.07087 88850 95940 103900 123400 135200 171300 1286 1295 1349 1511 1611 1860 1500 1500 1500 1500 1500 1500 500/35 500/45 500/65 45/3.75 48/3.60 54/3.44 7/2.50 7/2.80 7/3.44 497.01 488.58 501.88 34.36 43.10 65.06 531.37 531.68 566.94 30.00 30.00 30.96 0.05812 0.05912 0.05760 119500 128100 154000 1642 1688 1897 1500 1500 1500 630/45 630/55 630/80 45/4.20 48/4.12 54/3.87 7/2.80 7/3.20 19/2.32 623.45 639.92 635.19 43.10 56.30 80.32 666.55 696.22 715.51 33.60 34.32 34.82 0.04633 0.04514 0.04551 148700 164400 192900 2060 2209 2388 1200 1200 1200 800/55 800/70 800/100 45/4.80 48/4.63 54/4.33 7/3.20 7/3.60 19/2.60 814.33 56.30 870.60 38.40 38.58 38.98 0.03547 0.03574 0.03635 191500 2690 2785.9 2985.4 1000 1000 1000
