华夏学院2009年单片机考试1

  • 格式：doc
  • 大小：75.50 KB
  • 文档页数：5

一．填空（每空1分，共15分）
1、单片机是将微处理器、一定容量的 RAM 和ROM以及I/O口、定时器等电
路集成在一块芯片上而构成的微型计算机。
2、单片机89C51片内集成了4KB的FLASH ROM，共有5个中断源。
3、两位十六进制数最多可以表示256个存储单元。
4、89C51是以下哪个公司的产品？（C）
A、INTEL B、AMD C、ATMEL D、PHILIPS
5、在89C51中，只有当EA引脚接 高 电平时，CPU才访问片内的Flash ROM。
6、是非题：当89C51的EA引脚接低电平时，CPU只能访问片外ROM，而不
管片内是否有程序存储器。 T
7、是非题：当89C51的EA引脚接高电平时，CPU只能访问片内的4KB空间。
F
8、当CPU访问片外的存储器时，其低八位地址由P0口提供，高八位地址由
P2口提供，8位数据由P0口提供。
9、在I/O口中，P0口在接LED时，必须提供上拉电阻，P3口具有第二功能。
10、是非题：MCS-51系列单片机直接读端口和读端口锁存器的结果永远是相
同的。F
。
二．选择题（单项选择，每题1分，共15分）
1．MCS－51单片机的串行口工作在方式1时，其波特率是（ ）。
(A)固定的，为fosc/32 (B)固定的，为fosc/12
(C)固定的，为fosc/64 (D)可变的，由定时器/计数器1的溢出速率确定
2．在MCS－51单片机存储器扩展中，区分扩展的是片外程序存储器还是片
外数据存储器的最可靠的方法是：（ ）。
(A)看其位于地址范围的低端还是高端 (B)看其离CPU芯片距离的远近
(C)看其芯片是ROM还是RAM
(D)看其是与CPU的信号连接还是与信号连接
3．CPU对程序计数器PC的操作是（ ）。
(A) 自动进行的 (B)通过传送指令进行的
(C) 通过加1指令进行的 (D)通过减1指令进行的
4．以下有关PC和DPTR的描述中错误的是（ ）。
(A) DPTR是可以访问的而PC是不能访问的
(B) 它们都是16位的寄存器 (C) 它们都有自动加1功能
(D) DPTR可以分为两个8位的寄存器使用，但PC不能
5．PC的值是（ ）。
(A)当前正在执行指令前一条指令的地址
(B)当前正在执行指令的地址
(C)当前正在执行指令后一条指令的地址
(D)控制器中指令寄存器的地址
6．假定堆栈指针的值为39H，在进行了一条子程序调用指令后，SP的值为
（ ）。
(A) 40H (B) 3AH
(C) 3BH (D) 41H
7．在MCS－51单片机中，下列关于地址线的说法正确的是（ ）。
(A)具有独立的专用的地址线 (B)由P0口和P1口的口线作地址线
(C)由P0口和P2口的口线作地址线 (D)由P1口和P2口的口线作地址线
8．MCS－51单片机在寄存器间接寻址方式中，寄存器中存放的是（ ）。
(A)操作数 (B)操作数地址
(C)转移地址 (D)地址偏移量
9．对程序存储器的读操作，只能使用（ ）。
(A) MOV指令 (B) PUSH指令
(C) MOVX指令 (D) MOVC指令
10．下列算术运算指令后可以进行十进制调整的是（ ）。
(A)加法和减法 (B)乘法和除法
(C)只有加法 (D)只有减法
11．下列有关MCS－51单片机中断优先级控制的叙述中，错误的是（ ）。
(A)低优先级不能中断高优先级，但高优先级能中断低优先级
(B)同级中断不能嵌套
(C)同级中断请求按请求的先后顺序执行
(D)多个同级的中断请求同时申请，将形成阻塞，系统无法相应
12．在MCS－51单片机中，需要外加电路实现中断撤除的是（ ）。
(A)定时中断 (B)脉冲触发方式的外部中断
(C)串行中断 (D)电平触发方式的外部中断
13．CPU进行中断查询，查询的是（ ）。
(A)中断请求信号 (B)中断标志位
(C)中断允许控制位 (D)外中断触发方式控制位
14．在MCS－51单片机的下列寄存器中，与定时器/计数器控制无关的是
（ ）。
(A) TCON (B) TMOD (C) SCON (D) IE
15．MCS－51单片机定时器/计数器在工作方式0下，其计数范围是（ ）。
(A) 1～8192 (B) 0～8191 (C) 0～8192 (D) 1～65536
三．简答题（每题4分，共20分）

1简述看门狗的基本原理。
看门狗是通过软件和硬件的方式在一定的周期内监控弹片机的运行状况，如果在
规定时间内没有收到来自单片机的清除信号，也就是我们通常说的没有及时喂
狗，则系统会强制复位，以保证系统在受干扰时仍然能够维持正常的工作状态
2、简述软件陷阱技术的原理。
软件陷阱就是用一条引导指令强行将捕获的程序引向一个指定的地址，在那里有
一段专门对程序出错进行处理的程序，以使程序按既定目标执行。
3．常用的I/O端口编址有哪两种方式？它们各有什么特点？MCS－51单片机采
用的是何种编址方式？
4．简述数码管动态显示的工作原理。
5．指出下列指令中的错误指令：
MOV A , P1 MUL A , B MOV A , @R2
MOV R1 , R2 SUBB A , @R0 MOVX A , @A+PC
CJNE R7 , #77H , $ INC DPTR DEC DPTR
PUSH ACC PUSH DPTR POP R0
XCHD A , R3 XCH A , R3 MOVC A , @A+DPTR
四．阅读程序（每题5分，共15分）
1．下列程序段经汇编后，从2000H开始的各有关程序存储器单元的内容是
什么？
ORG 2000H
TAB: EQU 2010H
DB 10H , 10
DW 2100H
ORG 2050H
DW TAB
DB “TAB”
2．已知程序执行前，(A) = 02H，(SP) = 42H，(41H) = FFH，(42H) = FFH。下
列程序段执行后，请问(A) =？，(SP) =？，(41H) =？，(42H) =？，(PC) =？。
POP DPH
POP DPL
MOV DPTR , #3000H
RL A
MOV B , A
MOVC A , @A+DPTR
PUSH ACC
MOV A , B
INC A
MOVC A , @A+DPTR
PUSH ACC
RET
ORG 3000H
DB 10H , 80H , 30H , 80H , 50H , 80H
3．设(R2) = 3，分析下列程序段的执行结果，并指明该程序段的功能。
MOV DPTR , #TAB
MOV A ,R2
MOV B , #3
MUL AB
MOV R6 , A
MOV A , B
ADD A , DPH
MOV A , R6
JMP @A+DPTR
TAB: LJMP PRG0
LJMP PRG1
LJMP PRG2 ┋
LJMP PRGn
五．编程题（共35分）
1．将程序存储器中2000H~2050H中的数据按序传送到片外RAM2150H单元开
始的存储单元中。（10分）
2．用定时器中断方式，编程实现从P1.0输出一个频率为 1KHz的连续方波。
设fosc = 12MHz。（10分）

ORG 00H

AJMP START
ORG 0BH
AJMP INT_T0
START: MOV TMOD,#01;T0为工作方式1
MOV TH0,#0FEH
MOV TL0,#0CH
SETB EA
SETB ET0
SETB TR0;启动定时
AJMP $
INT_T0: MOV TH0,#0FEH
MOV TL0,#0CH
CPL P1.0
RETI
END
3．如图6-1所示为8031与DAC0832接口部分的电路，试编程输出如图6-2所示
的等边三角波，要求三角波的周期为500ms，设晶振频率为12MHz。（15分）
4．

合集下载

14级单片机期中考试题.doc

14级单片机期中考试题.doc

、C、复位吋会将设置为高电平，为低电平。

D、复位会改变内部的一些专用寄存器和用户RAM屮的数据。

2.C51的中断响应是按照优先级顺序进行的，优先级高的先响应。

如果同样的优先级同时请求响应时，则内部按照如下优先次序予以响应(A) 1NTO>TO>INT 1 >T 1 >RXD/TXD (B) 1NT1 >T 1 >INT0>T0>RXD/TXD(C) T()>INT()>T 1>INT 1 >RXD/TXD (D) INT()> INT 1> T()>T1 >RXD/TXD3.一个时钟周期等于( )振荡周期。

A.12 个B.2 个C.6 个D. 1 个4.MCS-51 指令系统中，指令ADD A, R0 执行前(A) =38H, (RO) =54H, (C) =1 执行后，其结果为( )。

A. (A) =92H (C) =0B. (A) =92H (C) =1C. (A) =8CH (C) =0D. (A) =8CH (C) =15.在五个中断源中，可通过软件确定各中断源中断级别的髙或低，但在同一•级别中，硬件排队的优先级别最高的是()中断。

A.定时器T0・2B.定时器Tl・4C.外部中断INTO -1D.外部中断INT1-36.使30H单元屮的内容低4位清“0”，其他位不变。

( )(A) XRL 30H, #0F0H (B) ORL 30H, #0F0H(C) ANL 30H, #0F0H (D)ADD 30H, #OFOH7.调用子程序、中断响应过程及转移指令的共同特点是( )。

A.都能返回B.都通过改变PC实现转移C.都将返I叫地址压入堆栈D.都必须保护现场(中断)题号—二三四五七总分得分1()、用户但两者的寻址指串行口中断入开始执行。

执行一条除法指令8.8051单片机外部中断0、［(INT0 JNTI)在( )。

单片机题

单片机题

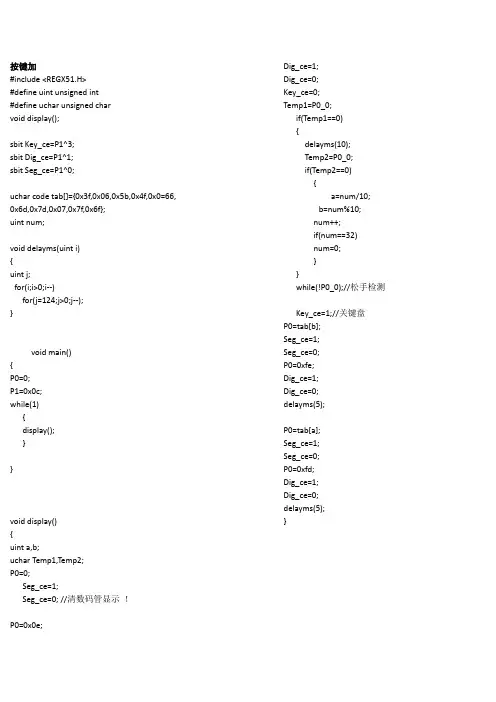

按键加#include <REGX51.H>#define uint unsigned int#define uchar unsigned charvoid display();sbit Key_ce=P1^3;sbit Dig_ce=P1^1;sbit Seg_ce=P1^0;uchar code tab[]={0x3f,0x06,0x5b,0x4f,0x0=66, 0x6d,0x7d,0x07,0x7f,0x6f};uint num;void delayms(uint i){uint j;for(i;i>0;i--)for(j=124;j>0;j--);}void main(){P0=0;P1=0x0c;while(1){display();}}void display(){uint a,b;uchar Temp1,Temp2;P0=0;Seg_ce=1;Seg_ce=0; //清数码管显示！P0=0x0e; Dig_ce=1;Dig_ce=0;Key_ce=0;Temp1=P0_0;if(Temp1==0){delayms(10);Temp2=P0_0;if(Temp2==0){a=num/10;b=num%10;num++;if(num==32)num=0;}}while(!P0_0);//松手检测Key_ce=1;//关键盘P0=tab[b];Seg_ce=1;Seg_ce=0;P0=0xfe;Dig_ce=1;Dig_ce=0;delayms(5);P0=tab[a];Seg_ce=1;Seg_ce=0;P0=0xfd;Dig_ce=1;Dig_ce=0;delayms(5);}0~~9方式2#include <REGX51.H>#define uint unsigned int#define uchar unsigned charvoid display();uint num,a;uchar code Seg[]={0x3f,0x06,0x5b,0x4f,0x066,0x6d,0x7d,0x07,0x7f, 0x6f};void delayms(uint i){uint j;for(i;i>0;i--)for(j=124;j>0;j--);}void main(){P0=0;P1=0x0c;TMOD=0x02;TH0=(256-100);IE=0x82;TR0=1;while(1){if(num==4310){a++;num=0;if(a>9) a=0;display();}}}void T1_timer() interrupt 1{num++;} void display(){P0=0;P1_0=1; P1_0=1;P1_1=1;P0=0xfe;P1_1=0;delayms(1);P0=Seg[a];P1_0=1;P1_0=0;delayms(1);}显示学号#include <REGX51.H>#define uchar unsigned char#define uint unsigned intuchar code Dig_tab[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f}; uchar code Sce_tab[]={0x06,0x4f,0x66,0x3f,0x06,0x5b,0x6f,0x3f};void delayms(uint i){uint j;for(i;i>0;i--)for(j=124;j>0;j--);}void main(){uint a;P0=0;P1=0x0c;while(1){P0=Sce_tab[a];P1_0=1;P1_0=0;P0=Dig_tab[a];P1_1=1;P1_1=0;delayms(1);a++;if(a==8)a=0;}}0~~~59#include <REGX51.H>#define uint unsigned int#define uchar unsigned charuchar code Seg_ce[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x 7f,0x6f,0x7f,0x7c,0x39,0x79,0x71};void delayms(uint i);void display(uint x);uint num=0;void main(){uint k=0;P0=0;P1=0x0c;TMOD=0x01;TH0=(65536-10000)/256;TL0=(65536-10000)%256;IE=0x82;TR0=1;while(1){if(num==100){k++;num=0;if(k==60) k=0;}display(k);}}void T0_timer() interrupt 1{TH0=(65536-10000)/256;TL0=(65536-10000)%256;num++;}void delayms(uint i){uint j;for(i;i>0;i--)for(j=124;j>0;j--);}void display(uint x){uint a=0,b=0;a=x/10;b=x%10;P0=0;P1_0=1;P1_0=0;P0=Seg_ce[b]; P1_0=1;P1_0=0;P0=0xfe;P1_1=1;P1_1=0; delayms(1);P0=0;P1_0=1;P1_0=0;P0=Seg_ce[a]; P1_0=1;P1_0=0;P0=0xfd;P1_1=1;P1_1=0;delayms(1);}扫描键盘#include <REGX51.H>#define uint unsigned int#define uchar unsigned charsbit Key_ce=P1^3;sbit Seg_ce=P1^0;sbit Dig_ce=P1^1;uchar code Seg_tab[]={0x3f,0x06,0x5b,0x4f,0x066,0x6d,0x7d,0x07, 0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71}; //0~F的数码管显示uchar h[]={0xfe,0xfd,0x09,0x07};void delayms(uint);void keyscan();void main(){P0=0;P1=0x0c; //初始化while(1){keyscan();}}void delayms(uint i){uint j;for(i;i>0;i--)for(j=124;j>0;j--);}void keyscan(){unsigned char Temp1,Temp2,Keynum;unsigned int i;P0=0;Seg_ce=1;Seg_ce=0;delayms(1); //使数码管一开始是灭的for(i=0;i<4;i++){P0=h[i];Dig_ce=1;Dig_ce=0;delayms(1); //Dig0拉低Key_ce=0; //P1_3使能Temp1=P0; Temp1=Temp1&0x0f; //第一遍扫描if(Temp1!=0x0f){delayms(20);Temp2=P0;Temp2=Temp2&0x0f; //第二遍扫描if(Temp2==Temp1){switch(Temp2) //判断键值{case 0x0e:Keynum=0+4*i;break;case 0x0d:Keynum=1+4*i;break;case 0x0b:Keynum=2+4*i;break;case 0x07:Keynum=3+4*i;break;default:break;}}while(Temp2!=0x0f) //按键释放检测{Temp2=P0;Temp2=Temp2&0x0f;}}delayms(2);if(i==4) i=0;}Key_ce=1; //按键释放/*************************数码管显示键值**********************************/P0=0xfe;Dig_ce=1;Dig_ce=0;P0=Seg_tab[Keynum];Seg_ce=1;Seg_ce=0;delayms(1); }。

微机原理与应用2009年期末考试试题 (3)

微机原理与应用2009年期末考试试题 (3)

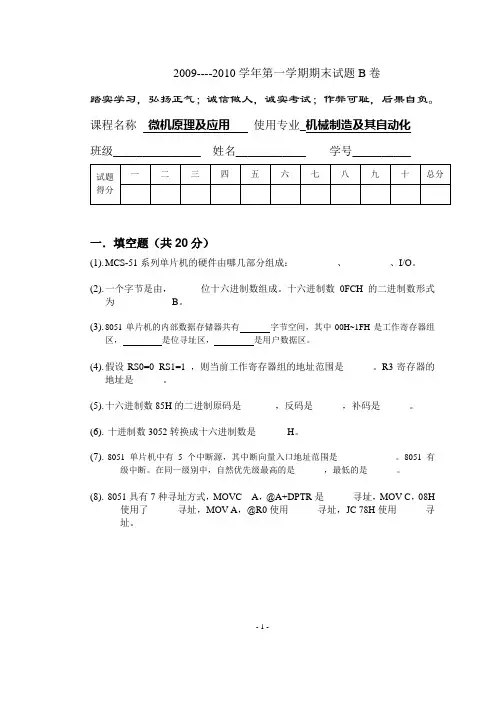

2009----2010学年第一学期期末试题B卷踏实学习，弘扬正气；诚信做人，诚实考试；作弊可耻，后果自负。

课程名称微机原理及应用使用专业_机械制造及其自动化班级_______________ 姓名____________ 学号__________一．填空题（共20分）(1).M CS-51系列单片机的硬件由哪几部分组成：_________、_________、I/O。

(2).一个字节是由，______位十六进制数组成。

十六进制数0FCH的二进制数形式为____________B。

(3).8051单片机的内部数据存储器共有字节空间，其中00H~1FH是工作寄存器组区，是位寻址区，是用户数据区。

(4).假设RS0=0 RS1=1 ，则当前工作寄存器组的地址范围是______。

R3寄存器的地址是______。

(5).十六进制数85H的二进制原码是______ ，反码是______，补码是______。

(6).十进制数3052转换成十六进制数是______ H。

(7).8051单片机中有5个中断源，其中断向量入口地址范围是____________。

8051有级中断。

在同一级别中，自然优先级最高的是______，最低的是______。

(8).8051具有7种寻址方式，MOVC A，@A+DPTR是______寻址，MOV C，08H使用了______寻址，MOV A，@R0使用______寻址，JC 78H使用______寻址。

- 1 -二．选择题（共10小题，每小题2分，共20分）：1.下列指令正确的的是（）A. MOV SP,#0FFHB. PUSH AC. MOV A, #1234HD. SUBB R1,#09H2.下列指令不能将A清零的是（）A. MOV A, #00HB. CLR AC. ORL A, #00HD. XRL A, A3.下列说法正确的是：（）A. PC不是指向当前执行的指令。

B. PC是特殊功能寄存器C. 8051的5个中断源优先级相同。

单片机复习资料1

单片机复习资料1

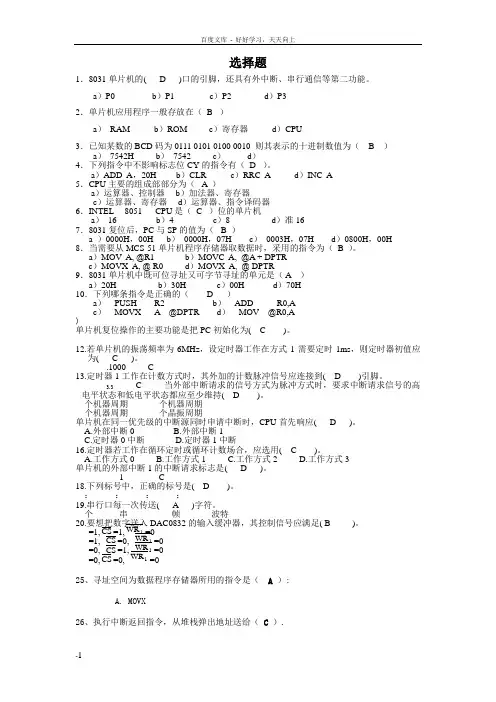

选择题1．8031单片机的( D )口的引脚，还具有外中断、串行通信等第二功能。
