目录一、电线|平方|电流|功率关系 (2)二、电线电缆重量外径载流量参考 (3)三、电工|电缆|功率|耗电量计算公式大全 (15)四、电线电缆材料用量计算公式 (21)五、实用电工速算口诀(新) (22)六、电线电缆的常用计算公式 (31)七、电线电缆主要产品型号 (34)八、低压线路线损理论计算 (36)电线|平方|电流|功率关系导线截面积与载流量的计算一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
<关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围： S=< I /（5~8）>=0.125I ~0.2 I（mm2） S-----铜导线截面积（mm2） I-----负载电流（A）三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。
对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。
不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。
也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0.8=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。
所以，上面的计算应该改写成 I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A) 也就是说，这个家庭总的电流值为17A。

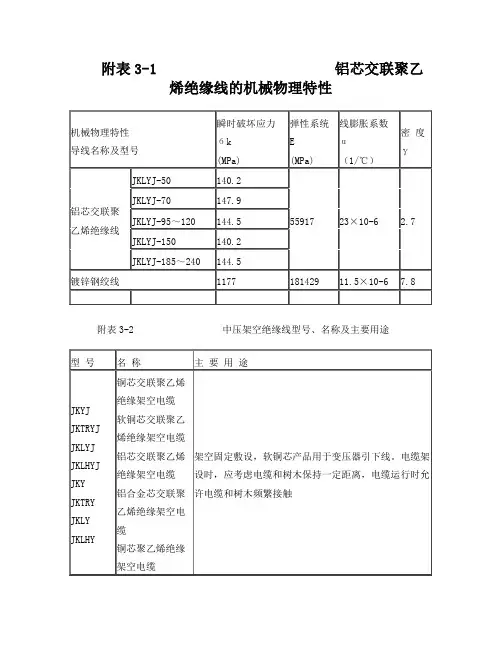

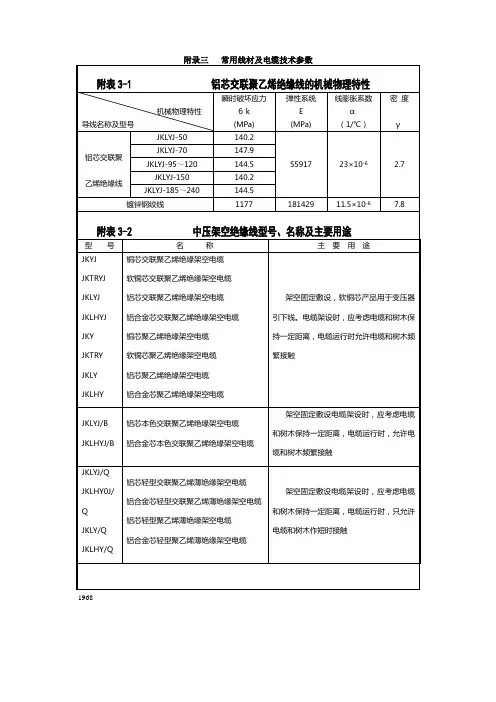

附表3-1 铝芯交联聚乙烯绝缘线的机械物理特性附表3-2 中压架空绝缘线型号、名称及主要用途附表3-3 10kV铝芯交联聚乙烯薄型绝缘线主要技术参数表续附表注 1.JK－架空系列；L－铝导体；YJ－交联聚乙烯绝缘；Q－轻型薄绝缘结构。
2.绝缘电阻试验，在室温（20℃）下，成盘绝缘线浸于水中不小于1h，施加80~500V直流电压，稳定时间不小于1min，且不大于5min。
3.工频交流耐压试验，在室温（20℃）下，成盘绝缘线浸于水中不小于1h。
4.薄型绝缘线无导线屏蔽层。
5.以上数值摘自国家标准GB14049－93《额定电压10kV、35kV架空电缆》等。
6.以上数值使用时应进行校核。
附表3-4 10kV铝芯交联聚乙烯普通型绝缘线主要技术参数表注 1.JK－架空系列；L－铝导体；YJ－交联聚乙烯绝缘。
2.绝缘电阻试验，在室温（20℃）下，成盘绝缘线浸于水中不小于1h，施加80～500V直流电压，稳定时间不小于1min，且不大于5min。
3.工频交流耐压试验，在室温（20℃）下，成盘绝缘线浸于水中不小于1h。
4.普通型绝缘线有导体屏敝层。
5.以上数值摘自国家标准GB14049－93《额定电压10kV、35kV架空电缆》等。
6.以上数值使用时应进行校核。
附表3-5 10kV铜芯交联聚乙烯薄型绝缘线主要技术参数表注 1.JK－架空系列；YJ－交联聚乙烯绝缘。
2.绝缘电阻试验，在室温（20℃）下，成盘绝缘线浸于水中不小于1h，施加80～500V直流电压，稳定时间不小于1min，且不大于5min。
3.工频交流耐压试验，在室温（20℃）下，成盘绝缘线浸于水中不小于1h。
4.普通型绝缘线有导体屏敝层。
5.以上数值摘自国家标准GB14049－93《额定电压10kV、35kV架空电缆》等。
6.以上数值使用时应进行校核。
附表3-6 低压架空绝缘线型号、名称及主要用途附表3-7 1kV及以下架空绝缘线技术参数表附表3-8 镀锌钢绞线技术参数表附表3-9 常用镀铁线技术参数表附表3-10 交联聚乙烯绝缘电力电缆型号、名称及用途附表3-11 交联聚乙烯绝缘电力电缆主要规范及生产厂。
导线常用技术参数钢绞线应用数据：《简爱》是一本具有多年历史的文学着作。
至今已152年的历史了。
它的成功在于它详细的内容，精彩的片段。
在译序中，它还详细地介绍了《简爱》的作者一些背景故事。
从中我了解到了作者夏洛蒂．勃郎特的许多事。
她出生在一个年经济困顿、多灾多难的家庭；居住在一个远离尘器的穷乡僻壤；生活在革命势头正健，国家由农民向工业国过渡，新兴资产阶级日益壮大的时代，这些都给她的小说创作上打上了可见的烙印。
可惜，上帝似乎毫不吝啬的塑造了这个天才们。
有似乎急不可耐伸出了毁灭之手。
这些才华横溢的儿女，都无一例外的先于父亲再人生的黄金时间离开了人间。
惜乎，勃郎特姐妹！《简爱》这本小说，主要通过简。
爱与罗切斯特之间一波三折的爱情故事，塑造了一个出生低微、生活道路曲折，却始终坚持维护独立人格、追求个性自由、主张人生平等、不向人生低头的坚强女性。
简。
爱生存在一个父母双亡，寄人篱下的环境。
从小就承受着与同龄人不一样的待遇：姨妈的嫌弃，表姐的蔑视，表哥的侮辱和毒打。
然而，她并没有绝望，她并没有自我摧毁，并没有在侮辱中沉沦。
所带来的种种不幸的一切，相反，换回的却是简。
爱的无限信心，却是简。
爱的坚强不屈的精神，一种可战胜的内在人格力量。
不幸，在学习生活中，简。
爱仍然是承受着肉体上的受罚和心灵上的催残。
学校的施主罗可赫斯特不但当着全校师生的面诋毁她，而且把她置于耻辱台上示众。
使她在全校师生面前丢尽了脸。
但简。
爱仍坚强不屈，化悲愤为力量，不但在学习上飞速进步，而且也取得了师生们的理解。
不久，简。
爱又陷入了爱情的旋涡。
个性及强的她同样保持着个人高贵的尊严，在情敌面前显得大家闺秀，毫不逊色，对于英格拉姆小姐的咄咄逼人，她从容面对。
同样，在罗切斯特的面前，她从不因为自己是一个地位低贱的家庭教师，而感到自卑，她认为他们是平等的。
不应该因为她是仆人，而不能受到别人的尊重。
也正因为她的正直，高尚，纯洁，心灵没有受到世俗社会的污染。
B L V导线技术参数(共3页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--一、产品名称BLV：铝芯聚氯乙烯绝缘电线主要原材料：铝、PVC塑料二、产品执行标准产品执行国家机械部标准JB/T 8734-1998。
BLV电线结构和BV电线一样简单，区别在于所用材质是铝的。
常用BLV线径从平方到630平方不等（ mm2至 630 mm2使用范围是450/750V）。
BLV电线和BVR、BV电线一样是由中国国家强制性产品认证，即CCC认证的。
包装要求:100米/卷，塑料薄膜包装；误差在%范围内。
电线颜色:电线共7种颜色，红、黄、蓝、绿、黑、白、双色。
三、产品用途BLV电线适用于交流额定电压450/750V及以下的动力装置固定敷设，即一般用途单芯无护套电缆，也就是我们日常生活中使用的普通绝缘电线、家装电线，是最常用的电线类型。
具有抗酸碱、耐油性、防潮、防霉等特性。
适用范围：家用电器、仪器仪表、动力照明用，多用在农村接户线，工程商用大多为临时用线。
四、产品使用特性：21、敷设时电线温度不低于0℃,在正常使用时，导体最高额定温度为70℃。
允许弯曲半径；电线外径（D）小于25 mm者不小于4D；电线外径（D）为25mm及以上者应不小于6D；2、成品绝缘线和成品电线，放在20±5℃的室温水中至少±5℃1h后，能经受规定的交流电压试验。
3、电线具有良好的电气绝缘性能、科学性能和不延燃性能，质量可靠，方便耐用。
七、技术参数：BLV 450/750V铝芯聚氯乙烯绝缘电线34以上数据是供参考的，具体的敷设是还有很多因素影响；如用电时间、敷设长度、散热条件、敷设方式影响、环境温度。
七、BLV与BVR、BV的区别：BV是铜单芯电线，BVR是铜多芯电线，BLV是铝芯电线。
由于铜材优于铝材，从载流量上说1 mm2铜相当于3 mm2铝，如BV-10mm2，而BLV-10mm2的电阻率是。

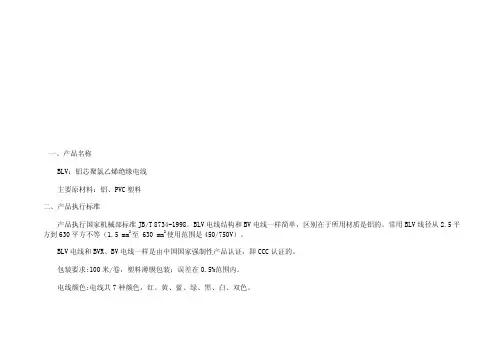

一、产品名称BLV：铝芯聚氯乙烯绝缘电线主要原材料：铝、PVC塑料二、产品执行标准产品执行国家机械部标准JB/T 8734-1998。
BLV电线结构和BV电线一样简单，区别在于所用材质是铝的。
常用BLV线径从2.5平方到630平方不等（1.5 mm2至 630 mm2使用范围是450/750V）。
BLV电线和BVR、BV电线一样是由中国国家强制性产品认证，即CCC认证的。
包装要求:100米/卷，塑料薄膜包装；误差在0.5%范围内。
电线颜色:电线共7种颜色，红、黄、蓝、绿、黑、白、双色。
三、产品用途BLV电线适用于交流额定电压450/750V及以下的动力装置固定敷设，即一般用途单芯无护套电缆，也就是我们日常生活中使用的普通绝缘电线、家装电线，是最常用的电线类型。
具有抗酸碱、耐油性、防潮、防霉等特性。
适用范围：家用电器、仪器仪表、动力照明用，多用在农村接户线，工程商用大多为临时用线。
四、产品使用特性：1、敷设时电线温度不低于0℃,在正常使用时，导体最高额定温度为70℃。
允许弯曲半径；电线外径（D）小于25 mm者不小于4D；电线外径（D）为25mm及以上者应不小于6D；2、成品绝缘线和成品电线，放在20±5℃的室温水中至少±5℃1h后，能经受规定的交流电压试验。
3、电线具有良好的电气绝缘性能、科学性能和不延燃性能，质量可靠，方便耐用。
七、技术参数：BLV 450/750V铝芯聚氯乙烯绝缘电线以上数据是供参考的，具体的敷设是还有很多因素影响；如用电时间、敷设长度、散热条件、敷设方式影响、环境温度。
七、BLV与BVR、BV的区别：BV是铜单芯电线，BVR是铜多芯电线，BLV是铝芯电线。
由于铜材优于铝材，从载流量上说1 mm2铜相当于3 mm2铝，如BV-10mm2，而BLV-10mm2的电阻率是3.08。
所以性能上用铜比用铝好，也比较节约资源。
从价格上说，由于铜材比铝材贵，所以铝芯电线都比较便宜。
