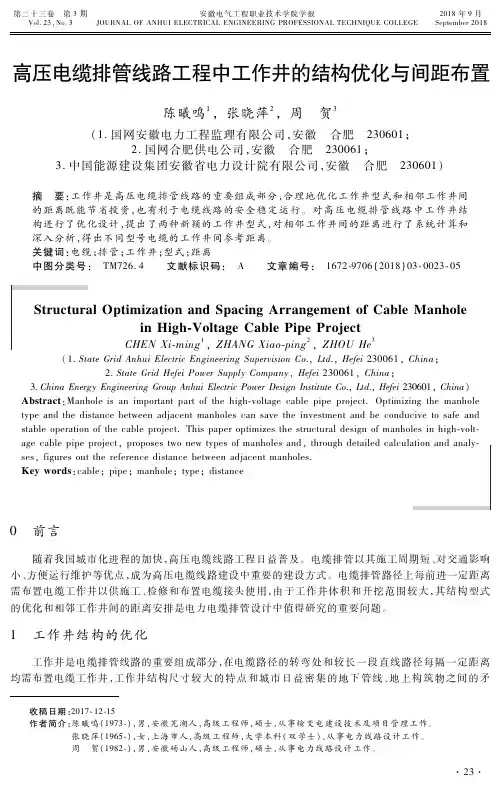

高压电缆排管线路工程中工作井的结构优化与间距布置
- 格式:pdf
- 大小:2.12 MB
- 文档页数:5


电力设计规划高压输电线路的优化布置方案
近年来,随着电力行业的高速发展和能源需求的不断增长,电力输电线路的规划和布置变得尤为重要。优化电力输电线路的布置方案,对于提高电力系统的可靠性、降低电能损耗、减少环境污染具有重要意义。本文将探讨电力设计规划高压输电线路的优化布置方案。
一、背景分析
随着现代社会对电力需求日益增长,电力系统的输电线路布置显得尤为重要。传统的输电线路布置方案常常存在线路长度过长、电能损耗大、对环境影响大等问题。因此,对于电力设计规划高压输电线路的优化布置方案的研究势在必行。
二、优化布置方案
(一)选址分析
电力输电线路的选址是优化布置方案的基础。选址应综合考虑线路长度、地形、交通条件以及环境和生态因素等诸多因素,选择最经济、最便捷、对环境影响最小的线路走廊。通过先期地质勘探和环境评估,避免因为选址不慎导致的后期工程调整。
(二)线路布置
在选址确定的基础上,对于高压输电线路的布置方案可以考虑以下几个方面的优化: 1. 线路走向优化:根据地形地貌以及环境因素的要求,选择最佳走廊和线路走向,减小线路的长度和拐弯次数,降低电能损耗。
2. 线路高度优化:针对感应耦合和电磁干扰等问题,合理确定高压线路的高度,以减少电磁辐射对周围环境和人群的影响。
3. 支架结构优化:结合输电线路所经过的地理特点,选择最适合的支架结构,提高线路的抗风能力,降低维护成本。
(三)设备选型
在进行高压输电线路的设计时,应根据输电线路的电压等级和容载能力选择合适的电缆、绝缘子、金具等设备。选用高质量、耐受低温、耐压、耐腐蚀等特点的设备,确保线路的高可靠性运行。
(四)环境保护
优化布置方案时,还要充分考虑对环境的保护。对于生态敏感区域,可以通过地下布置、隧道布置等方式进行线路的规划,减少对景观和生态环境的破坏。此外,合理利用可再生能源,通过光伏发电、风电等方式减少对化石燃料的依赖,降低温室气体排放。
三、优化布置方案的意义
埋地电力电缆间距要求
1.电缆的电气特性:电缆之间的间距应足够大,以避免电缆之间的相互干扰和相互影响。例如,高电压电缆的电气场强度较高,因此需要较大的间距以确保电气安全。
2.电缆的散热性能:电缆在工作过程中会产生大量的热量,因此需要足够的间距以便散热。如果电缆之间的间距过小,可能会导致电缆过热,从而影响电力传输的效率和设备的寿命。
3.土壤条件:在埋设电缆时,土壤的导热性和散热性也会影响电缆间距的要求。如果土壤导热性能较好,则可以适当缩小电缆间距;反之,如果土壤导热性能较差,则需要增大电缆间距以保证电缆的散热效果。
4.电缆的维护和维修:在电力工程中,电缆的维护和维修是非常重要的。为了方便日常维护和维修,电缆之间需要留有一定的间距,以便人员进行操作。
根据以上因素,一般来说,埋地电力电缆间距要求如下:
1.低压电缆:一般情况下,低压电缆的间距要求较小。国内常用的低压电缆间距一般为电缆直径的1.5倍至2倍。
2.高压电缆:高压电缆的间距要求较大。一般情况下,高压电缆之间的间距应为电缆直径的2倍至3倍。
需要注意的是,以上都是一般情况下的推荐数值,具体的间距要求可能会受到其他因素的影响,因此在具体工程中需要根据实际情况进行具体设计。 此外,国家和行业也有相关的标准和规范来规定电缆间距的要求。在设计和施工中,需要参考并遵守这些标准和规范,以确保电缆的安全可靠性。
220kV高压电缆敷设的要点分析
发表时间:2020-09-24T09:17:16.309Z 来源:《河南电力》2020年5期 作者: 张赫 黄建防 陶金亮
[导读] 在使用现代电缆线防滑轮时,将涉及大力钳、u型滑轮装置、双头螺栓等工具。
(河北省送变电有限公司 河北省石家庄 050000)
摘要:电缆敷设设备具有较强的隐蔽性和复杂性,增加了电缆故障诊断的难度。在220kv高压电缆敷设施工中,应加强对环境因素、电缆类型及敷设方法的分析,以提高电缆敷设施工的质量。本文对220kv高压电缆的常用敷设方法进行了分析,并对220kv高压电缆敷设的技
术要点进行了分析。
关键词:220kV;高压电缆;敷设;要点分析
1 220kV电缆敷设施工技术原理
1.1设备构成
在使用现代电缆线防滑轮时,将涉及大力钳、u型滑轮装置、双头螺栓等工具。从结构上看,钳子的上端为u形夹槽,内部装有螺母。双头螺栓可以连接到u型轴承滑轮上,方便从整体的架构上成为一种穿越性的架构。同时,工作人员还可以在一端安装一个螺母,在另一端
安装两个螺母。需要提前预留一个空螺母位置,并安装一个强力螺母[1]。
1.2应用原理
在使用该技术时,首先应在桥梁两侧放置设施钳的一端,检查滑轮位置是否处于水平状态,如果不满足这些条件,就说明员工安装工作疏忽,安装位置是错误的,应立即停工,重新布置位置,避免发生不利于后期施工质量的隐患,增加延长施工期的风险,增加后期投资
资金,影响工程总体施工。第二,每个位置的滑轮系统应依照电缆类型预先调整,使线间距保持在4至7米之间[2]。在理论上,一旦电缆的
类型是大或小,工作人员需要根据自己的经验作出适当的调整。当电缆很大时,间距需要保持在4到5米之间,很小时,间距需要保持在6到
7米之间。这些步骤确保电缆线正确地连接到滑轮上,滑轮打开后将电缆导向所需的安装位置,然后由操作员直接安装,如图1。从整体性能分析来看,使用新型滑轮将确保索桥连接面积减小,或直接避免接触。这种情况表明,滑轮在运动过程中的阻力减小或直接为零,可以
项目规格挖方/m ³
1层2列排管行车直线井2370mm×1390mm×1560mm8.04
1层2列排管行车转角井(2370mm×1390mm+1310mm×700mm)×1560mm10.87
1层2列排管行车三通井(2980mm×1390mm+1310mm×700mm)×1560mm13.1
1层2列排管行车四通井(2980mm×1390mm+1310mm×700mm*2)×1560mm16.51
1层2列排管行车直线长井4380mm×1390mm×1560mm13.48
1层3列排管行车直线井2370mm×1640mm×1560mm9.05
1层3列排管行车转角井(2675mm×1640mm+1560mm×700mm)×1560mm13.1
1层3列排管行车三通井(3285mm×1640mm+1560mm×700mm)×1560mm15.53
1层3列排管行车四通井(3285mm×1640mm+1560mm×700mm*2)×1560mm19.23
1层3列排管行车直线长井4380mm×1640mm×1560mm15.17
1层4列排管行车直线井2370mm×1890mm×1560mm10.06
1层4列排管行车转角井(2675mm×1890mm+1610mm×700mm)×1560mm14.21
1层4列排管行车三通井(3590mm×1890mm+1610mm×700mm)×1560mm18.18
1层4列排管行车四通井(3590mm×1890mm+1610mm×700mm*2)×1560mm22.17
1层4列排管行车直线长井4380mm×1890mm×1560mm16.36
2层2列排管行车直线井2980mm×1390mm×1810mm11.47
2层2列排管行车转角井(2370mm×1390mm+1310mm×700mm)×1810mm12.86
2层2列排管行车三通井(2980mm×1390mm+1310mm×700mm)×1810mm15.51
