(标准件)螺丝规格表

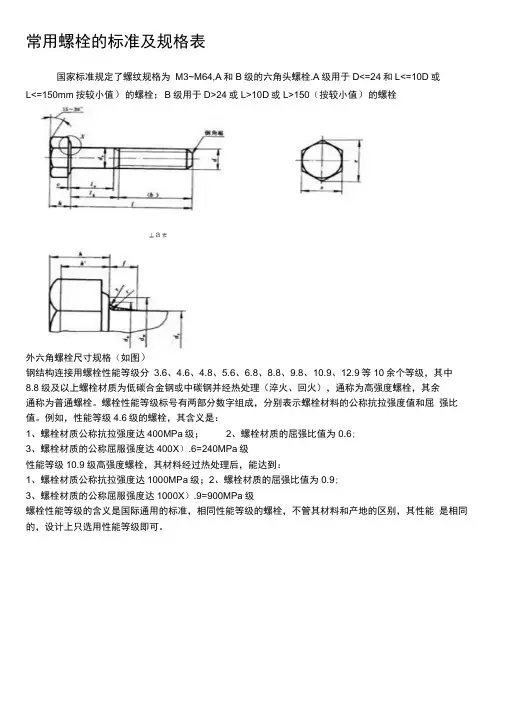

常用螺栓的标准及规格表

国家标准规定了螺纹规格为 M3~M64,A和B级的六角头螺栓.A级用于D<=24和L<=10D或

L<=150mm按较小值）的螺栓；B级用于D>24或L>10D或L>150（按较小值）的螺栓

外六角螺栓尺寸规格（如图）

钢结构连接用螺栓性能等级分 3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中

8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余

通称为普通螺栓。螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈 强比值。例如，性能等级4.6级的螺栓，其含义是：

1、螺栓材质公称抗拉强度达400MPa级； 2、螺栓材质的屈强比值为0.6;

3、螺栓材质的公称屈服强度达400X）.6=240MPa级

性能等级10.9级高强度螺栓，其材料经过热处理后，能达到：

1、螺栓材质公称抗拉强度达1000MPa级；2、螺栓材质的屈强比值为0.9;

3、螺栓材质的公称屈服强度达1000X）.9=900MPa级

螺栓性能等级的含义是国际通用的标准，相同性能等级的螺栓，不管其材料和产地的区别，其性能 是相同的，设计上只选用性能等级即可。 丄a玄 常用螺丝规格表

类别 规格 牙距 成品外径 线径

类别 规格 牙数

（每

英

寸） 成品外径 线径

最大 最小 ±

0.02mm 最大 最小 ±

0.02mm

国 标

粗 牙

60° M1.4 0.30 1.38 1.34 [ 1.16

英 制 粗

牙

55 ° 1/8 40 3.145 3.03 2.70

M1.7 0.35 1.68 1.61 1.42 5/32 32 3.945 3.795 3.38

M2.0 0.40 1.98 1.89 1.68 3/16 24 4.732 4.592 4.00

M2.3 0.40 2.28 2.19 [ 1.98 1/4 20 6.32 6.165 5.45

常用螺栓的标准及规格表

国家标准规定了螺纹规格为M3~M64,A和B级的六角头螺栓.A级用于D<=24和L<=10D或L<=150mm(按较小值)的螺栓;B级用于D>24或L>10D或L>150(按较小值)的螺栓

外六角螺栓尺寸规格(如图)

钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。例如，性能等级4.6级的螺栓，其含义是：

1、螺栓材质公称抗拉强度达400MPa级； 2、螺栓材质的屈强比值为0.6；

3、螺栓材质的公称屈服强度达400×0.6=240MPa级

性能等级10.9级高强度螺栓，其材料经过热处理后，能达到：

1、螺栓材质公称抗拉强度达1000MPa级； 2、螺栓材质的屈强比值为0.9；

3、螺栓材质的公称屈服强度达1000×0.9=900MPa级

螺栓性能等级的含义是国际通用的标准，相同性能等级的螺栓，不管其材料和产地的区别，其性能是相同的，设计上只选用性能等级即可。

常 用 螺 丝 规 格 表

类别 规格 牙距 成品外径 线径

类别 规格 牙数

(每英寸) 成品外径 线径

最大 最小 ±0.02mm 最大 最小 ±0.02mm

国

标

粗

牙

60° M1.4 0.30 1.38 1.34 1.16

英

制

粗

牙

55° 1/8 40 3.145 3.03 2.70

M1.7 0.35 1.68 1.61 1.42 5/32 32 3.945 3.795 3.38

M2.0 0.40 1.98 1.89 1.68 3/16 24 4.732 4.592 4.00

M2.3 0.40 2.28 2.19 1.98 1/4 20 6.32 6.165 5.45

完美WORD格式

专业 知识分享 常用螺栓的标准及规格表

国家标准规定了螺纹规格为M3～M64，A和B级的六角头螺栓。A级用于D〈=24和L〈=10D或L〈=150mm(按较小值)的螺栓；B级用于D〉24或L〉10D或L〉150（按较小值)的螺栓

外六角螺栓尺寸规格(如图）

钢结构连接用螺栓性能等级分3.6、4。6、4.8、5.6、6。8、8.8、9。8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火)，通称为高强度螺栓，其余通称为普通螺栓.螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。例如，性能等级4。6级的螺栓，其含义是:

1、螺栓材质公称抗拉强度达400MPa级;

2、螺栓材质的屈强比值为0。6；

3、螺栓材质的公称屈服强度达400×0.6=240MPa级性能等级10.9级高强度螺栓，其材料经过热处理后，能达到：

1、螺栓材质公称抗拉强度达1000MPa级；

2、螺栓材质的屈强比值为0。9；

3、螺栓材质的公称屈服强度达1000×0。9=900MPa级

螺栓性能等级的含义是国际通用的标准，相同性能等级的螺栓,不管其材料和产地的区别,其性能是相同的，设计上只选用性能等级即可。

常 用 螺 丝 规 格 表

类别 规格 牙距 成品外径 线径

类别 规格 牙数

（每英寸) 成品外径 线径

最大 最小 ±0。02mm 最大 最小 ±0.02mm

国

标

粗

牙

60° M1。4 0。30 1。38 1。34 1.16

英

制

粗

牙

55° 1/8 40 3。145 3。03 2。70

M1。7 0。35 1。68 1.61 1.42 5/32 32 3。945 3。795 3.38

常用螺栓的标准及规格表

国家标准规定了螺纹规格为M3~M64,A和B级的六角头螺栓.A级用于D<=24和L<=10D或L<=150mm(按较小值)的螺栓;B级用于D>24或L>10D或L>150(按较小值)的螺栓

外六角螺栓尺寸规格(如图)

钢构造连接用螺栓性能等级分、、、、、、、、等10余个等级，其中级及以上螺栓材质为低碳合金钢或中碳钢并经热处理〔淬火、回火〕，通称为高强度螺栓，其余通称为普通螺栓。螺栓性能等级标号有两局部数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。例如，性能等级级的螺栓，其含义是：

1、螺栓材质公称抗拉强度达400MPa级； 2、螺栓材质的屈强比值为；

3、螺栓材质的公称屈从强度达400×0.6=240MPa级

性能等级级高强度螺栓，其材料经过热处理后，能到达：

1、螺栓材质公称抗拉强度达1000MPa级； 2、螺栓材质的屈强比值为；

3、螺栓材质的公称屈从强度达1000×0.9=900MPa级

螺栓性能等级的含义是国际通用的标准，一样性能等级的螺栓，不管其材料和产地的区别，其性能是一样的，设计上只选用性能等级即可。

常 用 螺 丝 规 格 表

类别 规格 牙距 成品外径 线径

类别 规格 牙数

(每英寸) 成品外径 线径

最大 最小 最大 最小

国

标

粗

牙

60°

英

制

粗

牙

55° 1/8 40

5/32 32

3/16 24

1/4 20

5/16 18

3/8 16

7/16 14

1/2 12

9/16 12

5/8 11

美

制

粗

牙

60° 4# 40

5# 40

6# 32

8# 32

M10 10# 24
