数控机床加工精度检测与校准方法在现代制造业中，数控机床是不可或缺的重要设备。
它的高效率、高精度和高稳定性使得加工过程更加精确和可靠。
然而，由于各种因素的影响，数控机床的加工精度可能会出现偏差。
因此，对数控机床的精度进行检测和校准是非常必要的。
一、加工精度检测方法1. 几何误差检测几何误差是数控机床加工精度的重要指标之一。
常见的几何误差包括直线度误差、平行度误差、垂直度误差和圆度误差等。
几何误差的检测可以使用光学测量仪器，如激光干涉仪、光学投影仪等。
通过将测量仪器与数控机床进行联动，可以实时监测数控机床的加工精度，并得出相应的误差数据。
2. 热误差检测热误差是数控机床加工精度的另一个重要指标。
由于加工过程中会产生热量，数控机床的温度会发生变化，从而导致加工精度的偏差。
为了检测热误差，可以使用温度传感器对数控机床进行监测。
通过实时记录数控机床的温度变化，并与加工精度进行对比，可以得出热误差的数据。
3. 振动误差检测振动误差是数控机床加工精度的另一个重要影响因素。
振动会导致数控机床的加工过程不稳定，从而影响加工精度。
为了检测振动误差，可以使用振动传感器对数控机床进行监测。
通过实时记录数控机床的振动情况，并与加工精度进行对比，可以得出振动误差的数据。
二、加工精度校准方法1. 机床调整机床调整是校准数控机床加工精度的常用方法之一。
通过调整数控机床的各项参数，如传动装置、导轨、滑块等，可以减小加工误差。
例如，可以通过调整导轨的平行度和垂直度来改善加工精度。
此外，还可以通过更换加工刀具、调整刀具固定方式等方式来提高加工精度。
2. 补偿技术补偿技术是校准数控机床加工精度的另一种常用方法。
通过对加工过程中的误差进行实时监测，并通过数学模型进行补偿，可以减小加工误差。
例如，可以通过在程序中添加补偿指令，根据误差数据进行补偿，从而提高加工精度。
3. 精度校准仪器精度校准仪器是校准数控机床加工精度的重要工具。
常见的精度校准仪器包括激光干涉仪、光学投影仪、三坐标测量机等。
fanuc热位移补偿参数Fanuc热位移补偿参数是指Fanuc数控系统中用于补偿由于机床在加工过程中产生的热变形而引起的位置误差的参数。
在加工过程中，由于机床的热膨胀和热变形，会导致工件加工位置偏离预定位置，从而影响加工质量和精度。
为了解决这一问题，Fanuc数控系统引入了热位移补偿参数。
热位移补偿参数是通过测量和分析机床在不同温度下的变形情况得到的。
Fanuc数控系统能够根据机床的温度变化情况，自动计算出热位移补偿参数，并将其应用于加工程序中，从而实现对加工过程中的热变形进行实时补偿。
在Fanuc数控系统中，热位移补偿参数通常包括线性热位移补偿参数和非线性热位移补偿参数。
线性热位移补偿参数用于补偿由于机床的线性热膨胀引起的位置误差，而非线性热位移补偿参数用于补偿由于机床的非线性热变形引起的位置误差。
线性热位移补偿参数通常包括X、Y、Z三个方向的位移补偿参数，分别表示机床在X轴、Y轴、Z轴方向上的热位移补偿值。
这些参数是通过测量和分析机床在不同温度下的线性热膨胀情况得到的，可以用于补偿由于机床的线性热膨胀而引起的位置误差。
非线性热位移补偿参数通常包括X、Y、Z三个方向的非线性补偿参数，分别表示机床在X轴、Y轴、Z轴方向上的非线性热位移补偿值。
这些参数是通过测量和分析机床在不同温度下的非线性热变形情况得到的，可以用于补偿由于机床的非线性热变形而引起的位置误差。
热位移补偿参数的应用可以有效地提高机床的加工精度和稳定性。
通过对加工过程中的热变形进行实时补偿，可以使机床保持较高的加工精度，并且提高零件的尺寸稳定性。
同时，热位移补偿参数的应用还可以减少因机床热变形引起的零件废品率，提高生产效率和经济效益。
在使用Fanuc数控系统进行加工时，需要合理设置和调整热位移补偿参数，以适应不同的加工条件和要求。
一般来说，可以通过试切试验和实际加工验证来确定最佳的热位移补偿参数，并进行相应的调整和优化。
Fanuc热位移补偿参数是一种用于补偿机床在加工过程中由于热变形引起的位置误差的参数。

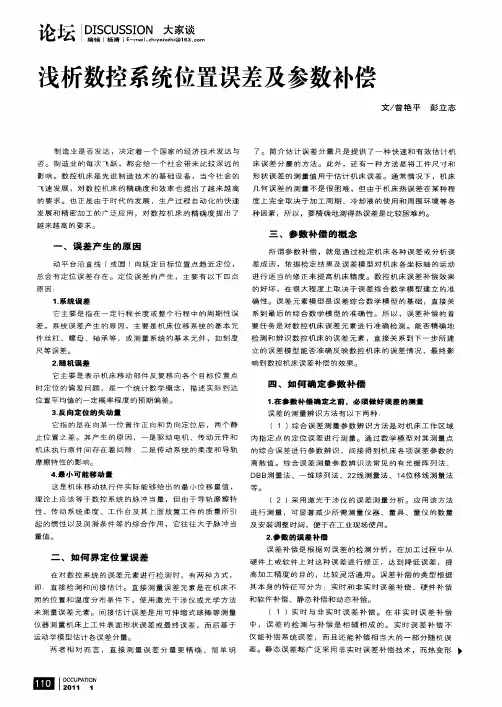

论坛ｆ Ｎ ｚ大ａｚｈｉ家谈＠１６３，ｃ。 浅析数控系统位置误差及参数补偿
制造业是否发达，决定着一个国家的经济技术发达与 否。制造业的每次飞跃，都会给一个社会带来比较深远的 影响。数控机床是先进制造技术的基础设备，当今社会的 飞速发展，对数控机床的精确度和效率也提出了越来越高 的要求。也正是由于时代的发展，生产过程自动化的快速 发展和精密加工的广泛应用，对数控机床的精确度提出了 越来越高的要求。 一、误差产生的原因 动平台沿直线（或圆）向既定目标位置点趋近定位， 总会有定位误差存在。定位误差的产生，主要有以下四点 原因 １．系统误差 它主要是指在一定行程长度或整个行程中的周期性误 差。系统误差产生的原因，主要是机床位移系统的基本元 件丝杠、螺母、轴承等，或测量系统的基本元件，如刻度 尺等误差。 ２．随机误差 它主要是表示机床移动部件反复移向各个目标位置点 时定位的偏差问题，是一个统计数学概念，描述实际到达 位置平均值的一定概率程度的预期偏差。 ３．反向定位的失动量 它指的是在向某一位置作正向和负向定位后，两个静 止位置之差。其产生的原因，一是驱动电机、传动元件和 机床执行原件问存在着间隙，二是传动系统的柔度和导轨 摩擦特性的影响。 ４．厩小可能移动量 这是机床移动执行件实际能够给出的最／ｊ、位移量值， 理论上应该等于数控系统的脉冲当量，但由于导轨摩擦特 性、传动系统柔度、工作台及其上面放置工件的质量所引 起的惯性以及润滑条件等的综合作用，它往往大于脉冲当 量值。 二、如何界定位置误差 在对数控系统的误差元素进行检测时，有两种方式， 即：直接检测和间接估计。直接测量误差元素是在机床不 同的位置和温度分布条件下，使用激光干涉仪或光学方法 来测量误差元素。间接估计误差是用可伸缩式球棒等测量 仪器测量机床上工件表面形状误差或最终误差，而后基于 运动学模型估计各误差分量。 两者相对而言，直接测量误差分量更精确、简单明 皿 ｆ０ｃｃＵＰＡＴ１０Ｎ ｌ ２０１１ １ 文／曾艳平彭立志 了。简介估计误差分量只是提供了一种快速和有效估计机 床误差分量的方法。此外，还有一种方法是将工件尺寸和 形状误差的测量值用于估计机床误差。通常情况下，机床 几何误差的测量不是很困难，但由于机床热误差在某种程 度上完全取决于加工周期、冷却液的使用和周围环境等各 种因素，所以，要精确地测得热误差是比较困难的。
