媒体融合时代电视中心IP化基础架构技术初探

  • 格式：pdf
  • 大小：1.23 MB
  • 文档页数：5

技术专题Technology Subject

64 . www.rti.cn 责任编辑：李玉薇 邮箱：liyuwei@abrs.gov.cn1 电视中心基础架构全IP化发展背景在传统媒体与新兴媒体加速融合发展的背景下，随着计算机和IT网络技术愈发广泛地应用于广电行业，电视中心现有的以SDI基带视频接口和SDI基带视频矩阵为基础的制播系统技术架构，已经难以满足全媒体融合业务平台的内容汇聚、采集、编辑、制作、存储与多渠道联动分发、播出、发布以及全媒体集中统一指挥调度技术与业务发展的需要，电视中心基础架构必然要向全IP化技术架构演进，但演进的过程必须考虑广播电视专有业务的特点，将IP化技术架构与SDI技术架构相互融合，对现有系统进行升级改造，循序渐进地逐步走向SDI over IP架构。1.1 电视中心基础架构SDI方式发展方向电视中心基础架构技术如果沿着传统SDI基带专用/单向架构方向继续发展，其优势主要是：技术成熟，可靠性高，应用广泛，信号传输延迟低，适合于直播；信号和线缆对应简单，逻辑关系清晰，维护简便，故障易于定位和排查。其劣势在于：随着电视中心SDI基础架构的信源数量日益增加，SDI/HD-SDI/3G-SDI信号调度矩阵的规模日趋庞大，布线及信号处理链路更加复杂，需要对大量不同的信号、网络、线缆进行整合，比如UHD 4K/8K信号需要4根/16根3G-SDI信号线进行组合同步传输，系统集成实施成本很高，其结构不支持灵活扩展，无法依靠软件来再造系统流程。1.2 电视中心基础架构IP化发展方向电视中心基础架构技术发展的另一个方向，是采用通用的共享/双向IP化架构，但需针对AV数据传输采用专用协议。根据采用的协议，IP化分为AVB与SMPTE两个阵营，在SMPTE阵营内又分为专用和通用IP交换机两派。电视中心IP化基础设施能够消解电视、广播、报纸等传统媒体与互联网、移动互联网等新兴媒体之间的通信边界，能够促进传统媒体与新兴媒体加速融合发展，满足全媒体融合业务的诸多需求。IP网络架构简洁，布线简单，通过一根网线就可解决数据、控制、同步问题，能够根据不同业务特点灵活配置网络，系统流程和业务流程可依靠软件来动态定制，生产能力易于平滑扩展和灵活升级。1.3 电视中心基础架构IP化的可行性（1）MPEG-2、H.264、H.265、AVS+、JPEG2000、AC3/AAC/MP3等视音频编码技术已经成熟。（2）TS流封装、TS流IP封装、SDI信号IP封装、MXF文件封装等视音频数据封装技术已经成熟，IP化封装的ASI压缩流（TS流）和SDI非压缩流等可以混合传输，音视频业务流和办公业务流也可以混合传输且不相互影响。（3）基于IP封装的SDI信号（SDI over IP数据）收录、存储、分发、传输、监测技术已经成熟，IP化用RJ-45插头/万兆（10GE）以太网取代BNC媒体融合时代电视中心IP化基础 架构技术初探文/江苏省扬州广电传媒集团（总台） 徐俭 马春 徐有聪 摘要:IP化基础架构技术、云计算技术和大数据处理技术被称为传统媒体与新兴媒体融合发展的三大基础性支撑技术，本文主要从电视中心基础架构全IP化发展背景、IP以太网的净带宽、视音频信号的IP化、电视中心基础架构IP网络安全技术、电视中心IP化基础架构国际标准、电视中心IP化基础架构的同步技术等方面，对媒体融合时代电视中心IP化基础架构技术进行探讨和总结。关键词:媒体融合 电视中心 IP化基础架构 SDI TS SMPTE AVB网络技术 NetworkTechnology2015年3月 月刊 总第275期

65 . www.rti.cn责任编辑：李玉薇 邮箱：liyuwei@abrs.gov.cn插头/同轴电缆，用IP交换机+ SDN（软件定义网络）取代SDI基带矩阵，以太网带宽支持传输多路SDI over IP数据，IP网络连接的所到之处都可以访问网络上的视音频数据，节点间、板块间可共享节目数据、共享制作过程，增强网络化协作和管控能力，高效地支撑节目生产。（4）IP构架的SDI矩阵（IP化矩阵，即IP交换机+SDN）的输入输出均采用原始基带码流，能够保障节目质量。（5）IP化支持广电机构开办O2O、移动互联网APP、IPTV、手机电视、OTT等新媒体业务，以应对互联网和移动互联网的全方位竞争。（6）IP化便于利用虚拟化、资源池化、私有/公有云计算技术、大数据处理技术等，以分享互联网IP化运营和管理经验。（7）单播、多播、组播、HTTP、FTP、MD5校验等局域以太网传输技术已经成熟。（8）IP网络高可靠链路技术和数据安全保护技术已经成熟，可通过多链路复用、多交换机冗余备份来保证IP化后的可靠性和安全性。1.4 IP化给节目生产过程带来的变革IP化完成之后，节目信息交换方式由各类介质变成为文件，节目信息传送形态由信号变成为IP数据。目前，制作域的文件IP化转换已经完成，播出域的信号IP化转换已经开始。基于文件的制作交换传输体系采用企业级IP专网或互联网，可通过网关或上下载设备实现文件和信号互转。IP化给节目采集、编辑、播出、分发、存储、管理等生产过程的变革带来了业务流程效率的提升。采集：基于磁带的拍摄变成基于文件的拍摄，基于信号的收录变成基于IP数据的收录。编辑：基于磁带的线性编辑变成基于文件的非线性编辑。播出：基于磁带的录像机播出变成基于硬盘的文件播出。分发：基于ASI的信号分发变成基于IP的网络分发。存储：基于磁带的媒资变成基于文件的硬盘、光盘、数据流带库媒资。管理：手工编目及索引变成基于网络的自动化编目及索引。1.5 电视中心基础架构IP化过渡策略（1）明确基础架构IP化的目的IP化是手段，最终目的是简化系统结构、降低系统成本。在IP化架构中，音频、视频，输入、输出，同步、控制等接口都被整合为RJ-45，可使用带金属护圈的RJ-45加强型插头。采用10GBASE-T标准（万兆）以太网双绞线进行传输，超6类（非屏蔽）或7类（屏蔽）双绞线传输距离可达100米，与采用同轴电缆传输HD-SDI/3G-SDI信号距离相当。（2）密切跟踪基础架构IP化技术发展动向和标准进展针对全媒体融合业务平台的建设，可以引入IP化解决方案。新建的演播室、转播车等系统可考虑采用IP化基础架构，初期需要SDI/IP转换器或IP封装器/解封装器，随着配置IP接口的设备越来越多，需要的SDI/IP转换器等会越来越少。（3）设计IP化的应用系统架构考虑到网络带宽保障、网络延时等要求，目前，信号IP网和文件IP网的两张网络可采取独立方式运行。网络设计应遵从易维护易使用原则，路由选择应可视，支持TS over IP和SDI over IP应用。操作模式可采用传统模式的矩阵操作面板，或IT模式的鼠标、键盘、触摸屏或平板电脑。（4）应对IP化应用管控复杂等问题要注意研究基础架构IP化的测试理论和测试方法，要转换运维思路，要储备必要的专业人才，要更新管理人才和技术人才队伍的知识结构。（5）最终完成电视中心全IP化升级改造通过部署强大的IT基础设施，实现采集、制作、播出、存储、传输、分发、发布全流程的无压缩音视频IP化，制作和播出系统将不再需要编解码内核，非编站点只需要支持数据接口、时间线处理和效果处理，生产流程将在无损模式下完成。2 IP以太网的净带宽交换机的背板容量只表示可能的最大带宽，而其交换容量是指可用的最大带宽，因为存在通信开销，交换容量会小于背板容量，所以以太网净带宽（可用带宽）一般仅为标称值的50~80%。比如10GE以太网的净带宽为：采用通用交换机时净带宽为标称值的60%，大约为6GE；采用专用交换机和专用SDN（软件定义网络）时净带宽可达标称值的90%，大约为9GE。表1所示为采用专用交换机和专用SDN时，IP以太网带宽与实时承载SDI信号路数的关系。可以看出，千兆（1GE）以太网可以承载3路基带无压缩SD-SDI over IP数据（270Mbps），当然也可以承载多路MPEG2/TS over IP数据技术专题Technology Subject

66 . www.rti.cn 责任编辑：李玉薇 邮箱：liyuwei@abrs.gov.cn（<270Mbps），万兆（10GE）以太网可以承载6路HD-SDI over IP数据（1.5Gbps），四万兆（40GE）以太网可以承载26路HD-SDI over IP数据，十万兆（100GE）以太网可以承载66路HD-SDIHD-SDI over IP数据。3 视音频信号的IP化3.1 视音频信号IP化应用的前提IP网络具有“尽力转发”、“尽力的带宽保障”和端到端时延不可控等特点，而电视中心音视频数据量非常大，音视频应用对延时和同步很敏感，抖动要求也高，音视频码率又不能自适应调整，因此电视中心IP化成功应用的前提是网络可用带宽必须远大于所承载数据的码率。若要在台内进行基带无压缩IP视频数据的路由交换，10GE的以太网是最低要求。电视中心IP化的接口转换采用IP通用协议，使信号交叉点切换变成了基于包的路由交换。为了解决SDI over IP传输、交换、分发网络在实时数据共享带宽传输时所面临的延时、丢包问题和传输可靠性问题，可以采取：（1）将视音频信号数据按照IP规范分组打包传输；（2）引入RTP/RTCP/RTSP实时传输协议；（3）引入区分服务和RSVP（资源预留协议）；（4）采取延时的包转发等QoS技术；（5）采用FEC（前向纠错）技术；（6）部署无缝切换主备冗余路由设备等。3.2 压缩编码视音频流的IP化TS over IP，即压缩编码音视频流和业务控制流等TS流的IP化，目前主流的视音频处理设备（如卫星接收机、视频编码器等）均已配置标准的以太网接口，支持标准的TS over IP码流输出。3.3 SDI基带信号的IP化SDI over IP，即是无压缩视音频SDI基带信号的IP化，SDI over IP实时处理、传输及交换的核心设备目前主要有：SDI信号到IP数据流及IP数据流到SDI信号转换器、IP Gateway板卡、SDI over IP路由矩阵（简称IP化矩阵）等，可实现精确到帧的实时IP视频无缝切换、路由和分包。其中，SDI/IP互转接口可以外置转换接口板，或者内置转换芯片。目前SDI over IP应用还面临链路带宽不足、系统交换能力瓶颈、可用设备少等问题。3.4 IP化矩阵（1）SDNSDN（软件定义网络）是IP化基础架构的核心，SDN属于硬件软化软件，是控制与管理类软件，在SDN的控制与管理下，通用或专用IP交换机可以实现传统SDI矩阵的功能。SDN通过将网络设备控制层与数据层分离开来，实现网络流量控制和带宽管理QoS，支持冗余备份功能。SDN可采用传统操作方式或者IT化操作方式来管理、分配信号，提供设置、管理、操作接口/界面，可实现SD、HD、UHD混合操作，可完成AV和网络设备配置、矩阵配置和交叉点切换。可提供外部控制用SDK，可与远程维护系统通讯，支持远程固件升级。（2）SDVNEvertz公司的SDN，基于IPX（互联网分组交换协议），SDVN（软件定义视频网络）可以实现SDI信号路由管理和带宽管理，操作人员可按传统方式操作管理系统。（3）IP交换机+SDN

合集下载

基于IP化运营的媒体内容融合发展路径探析

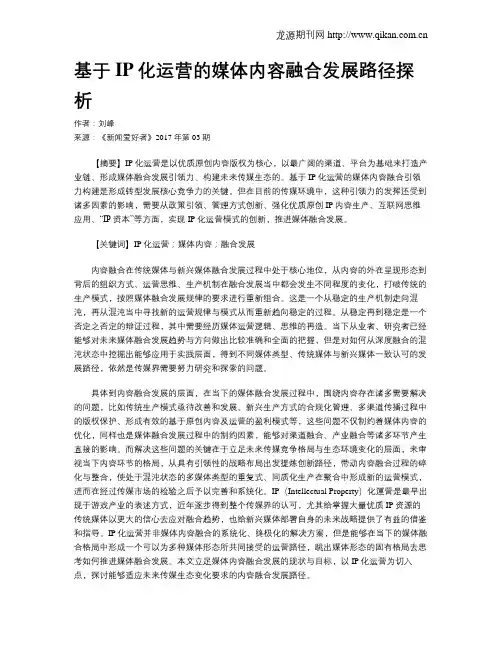

基于IP化运营的媒体内容融合发展路径探析
