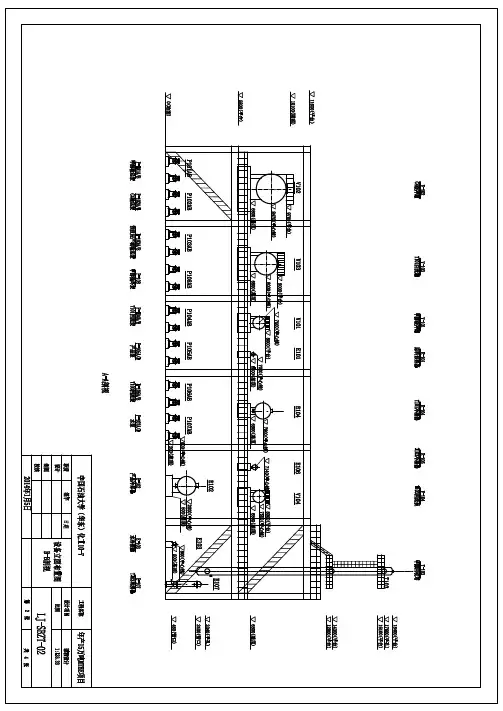

MTBE化工设计立面图2

年产8万吨甲基叔丁基醚项目优化设计甲基叔丁基醚(methyl tert-butyl ether,MTBE)是一种高辛烷值,具有醚样气味的无色透明液体,一般由甲醇与异丁烯制得。

MTBE是一种优良的汽油添加剂,同时也是生产甲基丙烯酸甲酯、异丁烯和丁基橡胶的重要化工原料。

MTBE的应用从20世纪80年代开始,其生产工艺流程日趋完善。

本设计从环境保护、节约能源及降低成本的角度出发,贯彻“绿色化工”的理念,以国内某厂年产8万吨MTBE生产技术为蓝本进行优化设计,选择混相反应蒸馏技术生产MTBE,在发生混相反应的同时实现与产品的分离。

本设计确定了年产8万吨甲基叔丁基醚的生产工艺流程,并通过Aspen Plus 软件对全流程进行模拟。

运用Aspen Plus软件中的Sensitivity Analysis模块对实际生产装置的主要操作参数进行优化,确定了较优的操作参数,并采用Aspen Energy Analyzer软件进行换热网络优化,降低了生产能耗,节约装置运行费用。

利用Aspen Plus模拟完成了整个工艺流程的物料衡算和能量衡算,对醚化反应器、甲醇回收塔等主要设备进行详细的计算和选型,并采用SW6-98等专业化工软件对主要设备进行强度校核。

采用智能选泵软件对流程中的泵进行了选型设计。

利用天正建筑和AutoCAD软件绘制了厂区总平面布置图、带控制点工艺流程图、设备装配图、设备布置图等。

安全设计上,结合标准规范对厂区的基础建设提出要求,并绘制了专业图纸。

优化后的生产技术操作更灵活,原料转化率更高,产品质量分数由原98.20%提升至99.50%,可以更好的面对市场变化,提高抵御风险的能力。

本设计能对国内MTBE生产工业的发展提供一定的参考及帮助。

路漫漫其悠远
三、关键控制点及控制方法
路漫漫其悠远
MTBE装置工艺过程包含反应、精馏 和萃取，采用的都是常规设备，没有大机 组也没有连锁，操作条件比较缓和，没有 高温高压部位，整个控制比较简单，相对 而言，装置的控制关键点在反应部分，特 别是一段反应器，反应器的调整重点和难 点是温度的调整，其次是萃取部分的调整 。
路漫漫其悠远
用0.3MPa蒸汽或SC0将物料预热到 55℃以后进入第一反应器F101，混合C4 中的异丁烯和甲醇在大孔径强酸性阳离子 交换树脂作用下，进行醚化反应生产 MTBE。
从第一反应器底部出来的反应物料进 入初馏塔进料换热器H104/1.2与初馏塔釜 液换热后进入初馏塔T101。初馏塔底含 MTBE的釜液经H104/1.2、H101/1.2冷却 到40℃左右进入MTBE中间罐R205，然后 经泵B209送至成品罐区。
路漫漫其悠远
粗丁烯-1塔T205塔顶气相经H212冷凝 到65℃后进入回流罐R204，物料用B208升 压后一部分送回T205塔顶作为回流，另一 部分经冷却器H215冷却至40℃进入R302。 塔底物料经冷却器H214冷却后直接或用 B207泵输送去原料一罐区。
路漫漫其悠远
MTBE装置物料流程图
甲基叔丁基醚的装置生 产原理及工艺流程
路漫漫其悠远 2020/3/31
一、MTBE基本情况介绍
路漫漫其悠远
☆MTBE基本情况
MTBE是甲基叔丁基醚的商品名，是 异丁烯和甲醇在强酸性催化剂作用下反 应的产物，它的主要用途是替代四乙基 铅作为提高汽油辛烷值的添加剂，纯 MTBE的辛烷值为109。此外MTBE热裂解 可以生产高纯度异丁烯，高纯度异丁烯 是生产丁基橡胶的原料，它也是其它需 要引入叔丁基反应的单体。

3.5 甲醇回收原理 利用C4和甲醇在水中溶解度的不同，用水做萃
取剂，将甲醇和C4分离，在用精馏的方法分离甲醇 与水。
流程
中国石油天然气集团公司版权所有
MTBE的工艺流程叙述
• 原料甲醇与异丁烯以1.0~1.05的摩尔比在预反应器中进 行烯醇的醚化反应，反应温度50~70℃为宜，反应后的 物料进入催化精馏塔，再补加甲醇的条件下继续反应， 生成的MTBE与未反应的原料在催化精馏塔内，边反应 边分离，塔底得到产品MTBE，塔顶得到C4和甲醇的共 沸物，一部分回流，另一部分采出进入水洗塔塔底，萃 取剂水从塔顶进入水洗塔，根据甲醇与C4在水中溶解度 的不同，将C4与甲醇分离，塔底得到甲醇的水溶液，塔 顶得到C4；从水洗塔塔底出来的甲醇水溶液进入甲醇回 收塔，采用普通精馏的方法将甲醇和水分离，分离后的 水打到水洗塔做萃取剂循环利用，分离后的甲醇作为反 应原料循环利用。
OVER
3.2 醚化反应原理
混合C4中异丁烯与甲醇在强酸性苯乙烯系大 孔阳离子交换树脂催化剂作用下发生合成反应生 成MTBE。
副反应：（1）异丁烯水合生产叔丁醇（TBA) （2）异丁烯二聚生产二异丁烯（DIB) （3）甲醇脱水生成二甲醚和水
MTBE反应的主要影响因素
（1） 醇稀比 醇烯比：甲醇与异丁烯的摩尔比，一般控制为
四、目前存在的问题及解决办法
4.1 装置存在的主要问题
甲醇回收系统腐蚀严重 尾气排放量大
4.2 问题的解决方法
4.2.1 甲醇回收系统腐蚀严重 甲醇回收系统腐蚀主酸。 解决办法：在醚后C4进入萃取塔前加装阴离子交换床 或碱洗罐可以有效地缓解腐蚀，此外可以采取定期更 换萃取水的办法解决。
目前，全国有近40套MTBE生产装置，生产能力约达160万 吨/年，年产量约为150万吨。

旁路调节原理图
容积泵的旁路调节原理图
容器的支撑与安装
大型搅拌釜的安装布置
流体的流动方向与管道布置
仪表位号的表示方法
连接物料管道的标注及画法
说明下列符号的意义
搜集资料的原则 工艺设计的准备工作 设计资料的来源 各种生产方法的技术经济比较
第2章 工艺流程设计
• 生产工艺流程设计的任务 • 工艺流程图的设计及绘制方法，学会流程图的绘 制方法，能读懂工艺流程图 • 设计流程时需要考虑的技术问题
（例如 离心泵的直接节流原理）
• • • •
流程图中化工设备、机器图例 流程图中管道及其附件图利（参见第6章） 流程图中常见阀门图例（参见第6章） 流程图中仪表、调节及执行机构图例（参见第6章）
• (在进行设备布置设计时，除考虑满足生产工艺要求外，还要考虑 其 便于安装、检修，保障安全生产等，请写出不少于12条的设备布置原 则)
第6章车间管路设计
• • • • • • 车间管路设计的内容 管道的两种分类方式及区别 管道的连接方式及其表达方法，两个特征参数 常见布置和安装的一般原则(进行管道布置设计，要考虑物
分，请详细说明其包括哪些过程及各个过程的工作内容。)
化工工艺设计项目(内容)
• • • • • • • • • • 生产方法的选择； 物料计算； 能量计算； 生产工艺流程设计； 设备设计与选择； 车间布置设计； 化工管道设计； 提出非工艺设计条件； 设计说明书的编写； 概算的编制。
• • • •
直接节流原理图
直接调节法：是在泵的出口管线上设 置调节阀，利用泵的开度变化调节流 量。简单易行，普遍采用，不适宜介 质正常流量低于泵的额定流量的30% 以下的场合
旁路调节法：是在泵的出 口旁路管线上设置调节阀， 使一部分液体从出口返回 到进口管线以调节出口流 量。 泵的总效率降低，优点是 调节阀直径较小，可用于 介质流量偏低的场合。
