AutoCAD 平面图设计思路和表达内容在了解建筑平面图的基础知识后，要获得准确、完整、有效的平面图效果需要首先确定其设计思路，从而确定图中各部件的大体尺寸和形状。

此外，还需要定义这些部件在平面图中具体表达的内容，其中包括各个类型平面图对应的部件图示效果。

1．建筑平面设计思路建筑平面设计需首先分析建筑的周围环境、文化因素、气候因素和交通组织等内容，进行大的功能分区，然后再进行平面功能的具体划分，以及开启门窗洞口、布置家具、设计楼梯等内容的设计。

在绘图过程中，可首先利用AutoCAD绘制出建筑的分块图形，并进行拼装组合、调整尺寸，协调相互之间的关系，使之形成一个有机的整体图形效果。

这样可以在充分分析和比较的基础上，根据建筑的初步轮廓确定平面布局及总体的大致尺寸。

然后即可利用AutoCAD初步确定柱网、墙体、门窗、阳台和楼梯等建筑部件的大体尺寸和形状，进行细致的平面图绘制2．建筑平面图表达内容建筑平面图作为施工时放线、砌筑墙体、门窗安装、室内装修、编制预算及施工备料等的重要依据，应能够反映出建筑的平面形状和尺寸、房屋的大小和布局、门窗的开启方向等内容。

当建筑物各层的房间布置不尽相同时，应分别绘制各层的平面图，且对应的平面图表达内容也将各不相同，现分别介绍如下。

●底层平面图的图示内容多层房屋的底层平面图除显示房屋本层室内布局相应的水平投影以外，还将包括本栋房屋外部有关的台阶、花池、散水等的投影效果，具体包括以下内容。

表示建筑物的墙、柱位置及其轴线编号。

表示建筑物的门、窗位置及其编号。

注明各房间名称及室内外楼地面标高。

表示楼梯的位置及楼梯上、下行方向及踏步级数、楼梯平台标高。

表示台阶、雨水管、散水、明沟、花池等的位置及尺寸。

表示室内设备（如卫生器具、水池等）的形状、位置。

绘制剖面图的剖切符号及其编号。

标注墙厚、墙段、门、窗、房屋开间、进深等各项尺寸。

标注详图索引符号。

图样中的某一局部或构件，如需另见详图，应以索引符号索引。

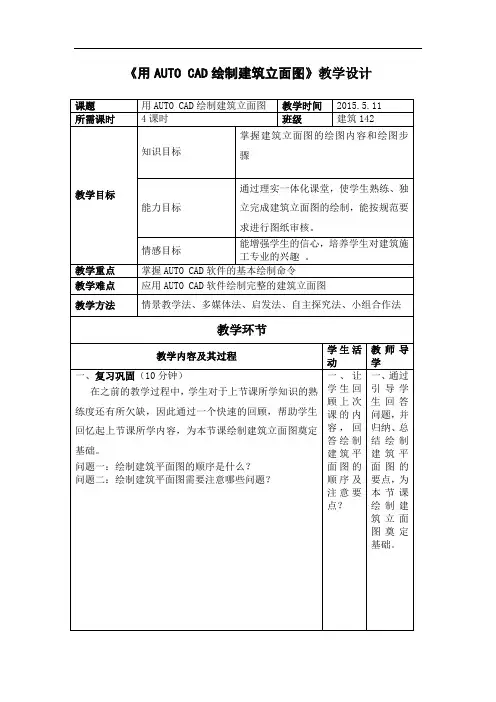

《用AUTO CAD绘制建筑立面图》教学设计
三、微课学习（15分钟）
1、播放一个事先录制好的微视屏，逐步演示绘制建筑立面图的整个过程
1）、布置导学案突破教学难点
(2)、图纸抄绘前重点强调并演示
立面图绘制顺序
轴线-提醒学生注意线型，学生自行完成
外轮廓线——引导学生对比偏移命令和多线命令的两种绘制方法，归纳多线命令的特点
窗洞、层高——门窗块的设置，教师进行演示。

雨篷、台阶——学生自行完成。

标注、文字——给出简单的图形进行连续标注的练习。

七、布置基础作业和拓展作业
（1）基础作业：在审核评价完成之后修改立面图，修改。

CAD绘制建筑立面图的技巧与要点建筑立面图是建筑设计中常见的一种表达方式，可以清晰地展示建筑物的外观和构造。

CAD软件作为专业的绘图工具，能够提供高效、精确的绘图功能，使得绘制建筑立面图更加便捷和准确。

下面将介绍CAD绘制建筑立面图的一些技巧与要点。

1. 准备工作在开始绘制建筑立面图之前，首先需要准备好相关的素材和数据。

这包括建筑的平面图、立面图、设计图纸等，以便参考和提取必要的信息。

此外，还需要确定绘图的比例和图纸的尺寸，确保绘制出的图纸具有一定的可读性和美观度。

2. 图层管理在CAD软件中，图层管理是非常重要的一项技巧。

通过合理设置和管理不同的图层，可以使得绘图工作更加的清晰和高效。

建议将建筑立面图的各个元素分布在不同的图层上，如外墙、窗户、门、檐口等，以便于对其进行管理和编辑。

3. 绘制基本图形在CAD软件中，可以利用一些基本的绘图命令来绘制建筑立面图中常见的图形元素。

例如，使用“直线”命令来绘制墙体的轮廓；使用“矩形”命令来绘制窗户、门和其他矩形元素；使用“圆弧”命令来绘制檐口和圆形的窗户等。

4. 使用阵列命令阵列命令是CAD软件中非常实用的一项功能，通过它可以快速地复制和排列某一元素。

在绘制建筑立面图时，经常会遇到类似的元素需要重复出现，例如窗户、门等。

使用阵列命令可以快速复制这些元素，并按照一定的规律排列，提高绘图效率和准确度。

5. 涂色和填充建筑立面图通常需要进行涂色和填充，以区分不同的材质和元素。

CAD软件提供了丰富的颜色和填充样式，可以根据实际需求进行选择和应用。

例如，使用不同的颜色填充墙体、窗户和门等。

此外，还可以运用渐变填充、图案填充等效果，增加图纸的美观度和表现力。

6. 标注和注释在建筑立面图中，标注和注释是非常重要的，能够清晰地表达建筑物的尺寸、材料和细节。

CAD软件提供了一系列标注和注释工具，如标注尺寸、文字注释等。

在进行标注和注释时，需要注意选择合适的文字大小、位置和对齐方式，使得标注清晰可读。

CAD软件中的建筑立面绘制技巧与要点建筑立面在建筑设计中起着至关重要的作用。

它们不仅展示了建筑物的外观，还传达了设计师的创意和设计意图。

因此，掌握CAD软件中的建筑立面绘制技巧与要点对于建筑师和设计师来说是非常重要的。

首先，建筑立面的比例和整体布局是绘制的关键。

在绘制建筑立面之前，我们需要确保所选用的比例适合于绘制的尺寸，这样才能保证建筑立面的准确性和美观性。

建筑师在绘制立面时应尽量保持比例的一致性，避免出现变形或不协调的情况。

此外，建筑立面的整体布局也需要经过仔细的考虑和规划，以确保各个元素的相互关系和整体效果。

其次，建筑立面的绘制需要注意细节的表达和精度的控制。

建筑立面通常包括建筑物的外墙、窗户、门廊、楼梯等细节部分。

在绘制细节时，我们需要注重准确性，尽量做到每个线条和图案都精确无误。

同时，为了提高绘制效果，我们可以利用CAD软件提供的各种绘图工具和命令，如曲线绘制、阵列复制等，以帮助我们更好地呈现建筑立面的细节。

此外，建筑立面的材质和色彩也是绘制时需要考虑的因素。

在绘制立面时，我们需要选择适当的材质和色彩来表达建筑物的特点和风格。

例如，对于砖墙，我们可以使用CAD软件中的填充工具来绘制砖块的纹理；对于玻璃窗户，我们可以使用透明效果来展示其透光性。

此外，我们还可以利用CAD软件提供的颜色选择器和渐变工具，以实现立面图的色彩丰富和层次感。

最后，建筑立面的标注和图例在绘制中也起着重要的作用。

标注和图例不仅可以帮助观众理解建筑物的具体细节和结构，还可以提供更多的信息和参考。

在绘制建筑立面时，我们需要注意标注的位置和尺寸的合理安排，以避免遮挡或混乱。

同时，我们还可以利用CAD软件中的注释工具和图形导入功能，以快速和方便地添加标注和图例。

综上所述，建筑立面的绘制在CAD软件中需要掌握一些技巧和要点。

我们应该注重比例和整体布局的准确性，注重细节的表达和精度的控制，选择适当的材质和色彩，合理安排标注和图例。
