建筑工程大直径旋挖桩施工技术

第1篇一、施工准备1. 施工图纸和技术资料的熟悉：了解设计要求、地质情况、桩位布置等，为后续施工提供依据。

2. 施工现场测量：确定桩位中心，根据桩位中心布设十字定位桩，为后续施工提供基准。

3. 施工材料准备：备齐钢筋、混凝土、水泥、砂、石子等施工材料。

4. 施工机械准备：确保旋挖钻机、吊车、混凝土搅拌运输车等施工机械的正常运行。

5. 施工人员培训：对施工人员进行技术交底，确保施工质量。

二、施工步骤1. 测量放线：使用全站仪放出桩中心位置，钉上木桩，以桩心为圆心拉线画圆撒白灰，确定桩位。

2. 护筒埋设：根据设计要求，选择合适的护筒，制作护筒，埋设护筒，确保护筒中心与桩位中心偏差不大于50mm。

3. 钻孔施工：根据地质情况，选择合适的钻头，进行钻孔。

钻孔过程中，严格控制钻头垂直度，确保钻孔质量。

4. 清孔：钻孔完成后，进行清孔，清除孔内杂物，确保孔壁平整。

5. 制作钢筋笼：根据设计要求，制作钢筋笼，并进行验收。

6. 安装钢筋笼：将钢筋笼吊起，缓慢放入孔内，确保钢筋笼位置准确。

7. 连接导管：按设计要求连接导管，确保导管平直、密封不漏气。

8. 灌注混凝土：混凝土搅拌运输车将混凝土运至施工现场，进行灌注。

灌注过程中，注意导管底部埋入砼面2～6m，防止断桩事故。

9. 导管起拔：待混凝土达到一定强度后，进行导管起拔，确保桩顶平整。

10. 桩头处理：待混凝土强度达到设计要求后，破除桩头，进行桩基检测。

三、施工注意事项1. 施工过程中，严格按照设计要求和规范进行操作，确保施工质量。

2. 注意施工安全，做好安全防护措施，防止事故发生。

3. 加强施工过程管理，确保施工进度和质量。

4. 及时解决施工过程中出现的问题，确保工程顺利进行。

5. 施工完成后，做好工程验收工作，确保工程符合设计要求。

总之，旋挖钻孔桩施工程序包括施工准备、施工步骤和施工注意事项。

在施工过程中，要严格按照规范和设计要求进行操作，确保施工质量，确保工程顺利进行。

第1篇一、施工准备1. 施工图纸及资料：根据工程设计图纸和相关规范，熟悉工程特点、施工工艺、材料设备等。

2. 施工现场：对施工现场进行清理，确保施工环境整洁，具备施工条件。

3. 材料设备：准备旋挖钻机、钢筋笼、混凝土、泥浆等材料及设备。

4. 人员组织：组建施工队伍，明确各岗位职责，确保施工顺利进行。

二、施工工艺流程1. 放样定位：利用全站仪、钢卷尺等测量工具，根据设计图纸放样定位，确保桩位准确。

2. 埋设护筒：根据桩位放样结果，埋设护筒，护筒直径应比桩孔直径大200mm，长度应满足护筒底进入黏土层不少于0.5m的要求。

3. 旋挖钻孔：启动旋挖钻机，根据设计要求进行钻孔。

钻孔过程中，注意调整钻机垂直度，确保孔位准确。

4. 钢筋笼制作与吊装：在加工场制作钢筋笼，现场进行焊接绑扎成型。

利用吊车将钢筋笼吊装至孔内。

5. 清孔：在浇筑混凝土前，对孔内进行清孔，确保孔内无杂物、积水等。

6. 浇筑混凝土：采用预拌混凝土浇筑，浇筑过程中注意控制浇筑速度，确保混凝土密实。

7. 成桩：待混凝土达到设计强度后，即可形成桩基础。

三、施工注意事项1. 施工过程中，要严格按照施工规范和设计要求进行操作，确保施工质量。

2. 注意旋挖钻机操作安全，确保操作人员具备相关资质。

3. 钢筋笼制作与吊装过程中，要确保钢筋笼位置准确，防止偏位。

4. 浇筑混凝土时，要控制浇筑速度，避免产生冷缝。

5. 施工过程中，要密切关注桩基质量，发现问题及时处理。

四、施工总结旋挖钻桩基施工工程具有较高的施工质量和效率，广泛应用于各类建筑工程中。

通过优化施工工艺、加强施工管理，可以有效提高旋挖钻桩基施工质量，确保工程顺利进行。

在实际施工过程中，要充分认识到旋挖钻桩基施工的特点，注重施工细节，确保施工质量。

第2篇一、施工准备1. 施工图纸和方案：在施工前，需根据设计图纸和施工方案，对施工现场进行详细勘察，了解地质条件、周边环境等因素，确保施工顺利进行。

2. 施工设备：旋挖钻桩基施工需要以下设备：旋挖钻机、钢筋笼制作设备、混凝土搅拌运输车、吊车、护筒等。

大直径嵌岩钻孔灌注桩梅花型旋挖成孔施工工法大直径嵌岩钻孔灌注桩梅花型旋挖成孔施工工法一、前言大直径嵌岩钻孔灌注桩梅花型旋挖成孔施工工法是一种应用于复杂岩石地层的基础施工方法。

它通过旋挖机械对岩层进行钻孔，然后利用灌注桩灌浆材料进行注入，固结钻孔周围的土体，形成一个强固的基础支撑体系。

二、工法特点该工法具有以下特点：1. 大直径：该工法可实现大直径钻孔，满足特殊地质条件下基础支撑的需要。

2. 高承载力：灌注桩的灌浆材料经固化后，具有较高的强度和承载力，能够承受较大的荷载。

3. 适应性强：适用于复杂的岩石地层，能够应对不同地质条件下的施工需求。

4. 施工周期短：该工法操作简便，施工速度快，能够在较短时间内完成工程。

5. 施工质量可控：采用现代化机械设备和先进的注浆技术，能够确保施工质量的稳定和达到设计要求。

6. 环保节能：该工法减少了挖土的量，减少了环境污染，节省了能源资源。

三、适应范围该工法适用于以下地质条件：1. 岩石地层：有坚硬岩石层，单纯的钢筋混凝土桩施工困难的地方。

2. 高荷载要求：工程对基础承载力要求较高的地方。

3. 施工周期要求短：施工周期要求较短的地方。

4. 环境要求严格：对挖土量和环境污染要求严格的地方。

四、工艺原理大直径嵌岩钻孔灌注桩梅花型旋挖成孔施工工法的实际工程中，通过以下工艺原理实现施工：1. 钻孔：使用旋挖钻机进行孔洞钻探，旋挖钻机具有较强的钻孔能力。

2. 灌注桩灌浆材料：选用符合设计要求的灌浆材料，通过梅花型注浆头将浆料注入钻孔中。

3. 注浆与钻孔同时进行：在钻孔过程中进行灌浆操作，保证钻孔周边土体的一次固结。

五、施工工艺大直径嵌岩钻孔灌注桩梅花型旋挖成孔施工工法的施工过程包括以下阶段：1. 施工准备：熟悉施工工艺和要求，检查和准备所需材料、机械和设备。

2. 机械组装：对旋挖机进行组装，确保机械设备正常运转。

3. 钻孔施工：根据设计要求，使用旋挖钻机对岩层进行钻孔，控制钻进速度和孔径。

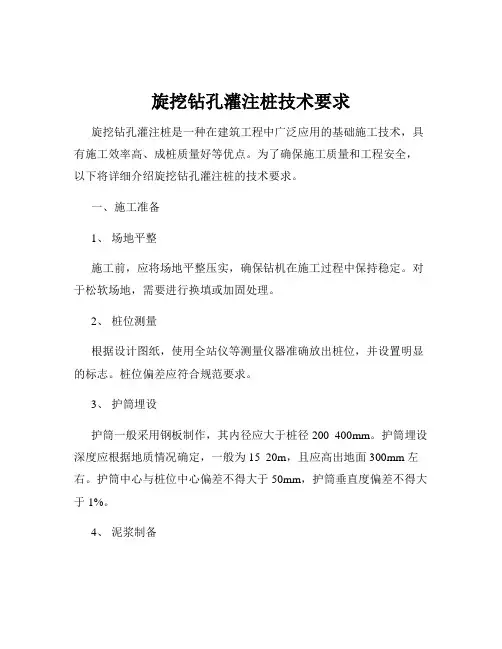

旋挖钻孔灌注桩技术要求旋挖钻孔灌注桩是一种在建筑工程中广泛应用的基础施工技术，具有施工效率高、成桩质量好等优点。

为了确保施工质量和工程安全，以下将详细介绍旋挖钻孔灌注桩的技术要求。

一、施工准备1、场地平整施工前，应将场地平整压实，确保钻机在施工过程中保持稳定。

对于松软场地，需要进行换填或加固处理。

2、桩位测量根据设计图纸，使用全站仪等测量仪器准确放出桩位，并设置明显的标志。

桩位偏差应符合规范要求。

3、护筒埋设护筒一般采用钢板制作，其内径应大于桩径 200 400mm。

护筒埋设深度应根据地质情况确定，一般为 15 20m，且应高出地面 300mm 左右。

护筒中心与桩位中心偏差不得大于 50mm，护筒垂直度偏差不得大于 1%。

4、泥浆制备根据地质条件和施工要求，制备合适性能的泥浆。

泥浆的主要作用是护壁、排渣和冷却钻头。

泥浆的性能指标包括比重、粘度、含砂率等，应符合规范要求。

二、钻进成孔1、钻机就位钻机应安装平稳、水平，钻杆中心与桩位中心重合。

在钻进过程中，应经常检查钻机的水平度和垂直度，确保成孔质量。

2、钻进速度钻进速度应根据地质条件、钻机性能和泥浆性能等因素合理控制。

在粘性土层中，钻进速度可适当加快；在砂性土层和岩层中，钻进速度应减慢，以防止塌孔和卡钻。

3、孔内水位钻进过程中，孔内水位应高于地下水位15 20m，以保持孔壁稳定。

4、清孔当钻孔达到设计深度后，应进行清孔。

清孔的目的是清除孔底沉渣，使孔底沉渣厚度符合规范要求。

清孔方法有正循环清孔和反循环清孔，可根据实际情况选择。

三、钢筋笼制作与安装1、钢筋笼制作钢筋笼应根据设计图纸要求制作，主筋间距、箍筋间距、钢筋笼直径和长度等尺寸应符合规范要求。

钢筋笼的焊接质量应符合相关标准，焊缝应饱满、牢固，不得有夹渣、气孔等缺陷。

2、钢筋笼安装钢筋笼安装时，应采用吊车分段吊起，缓慢放入孔内。

钢筋笼的主筋应与护筒保持一定的间距，防止钢筋笼碰撞孔壁。

钢筋笼的顶标高应符合设计要求，误差不得大于±50mm。
