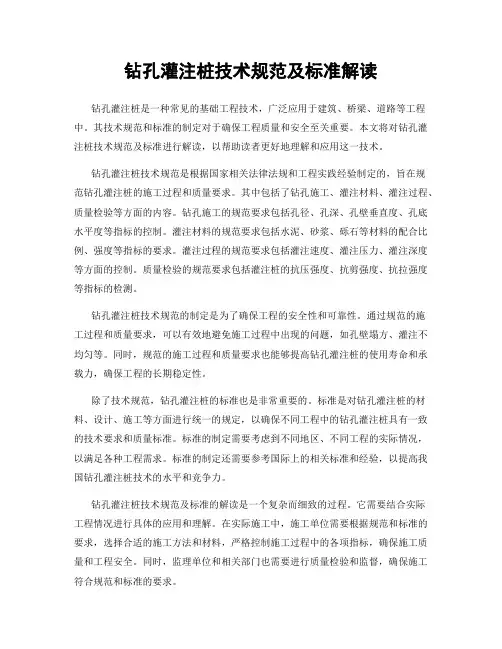

钻孔灌注桩技术规范及标准解读钻孔灌注桩是一种常见的基础工程技术，广泛应用于建筑、桥梁、道路等工程中。
其技术规范和标准的制定对于确保工程质量和安全至关重要。
本文将对钻孔灌注桩技术规范及标准进行解读，以帮助读者更好地理解和应用这一技术。
钻孔灌注桩技术规范是根据国家相关法律法规和工程实践经验制定的，旨在规范钻孔灌注桩的施工过程和质量要求。
其中包括了钻孔施工、灌注材料、灌注过程、质量检验等方面的内容。
钻孔施工的规范要求包括孔径、孔深、孔壁垂直度、孔底水平度等指标的控制。
灌注材料的规范要求包括水泥、砂浆、砾石等材料的配合比例、强度等指标的要求。
灌注过程的规范要求包括灌注速度、灌注压力、灌注深度等方面的控制。
质量检验的规范要求包括灌注桩的抗压强度、抗剪强度、抗拉强度等指标的检测。
钻孔灌注桩技术规范的制定是为了确保工程的安全性和可靠性。
通过规范的施工过程和质量要求，可以有效地避免施工过程中出现的问题，如孔壁塌方、灌注不均匀等。
同时，规范的施工过程和质量要求也能够提高钻孔灌注桩的使用寿命和承载力，确保工程的长期稳定性。
除了技术规范，钻孔灌注桩的标准也是非常重要的。
标准是对钻孔灌注桩的材料、设计、施工等方面进行统一的规定，以确保不同工程中的钻孔灌注桩具有一致的技术要求和质量标准。
标准的制定需要考虑到不同地区、不同工程的实际情况，以满足各种工程需求。
标准的制定还需要参考国际上的相关标准和经验，以提高我国钻孔灌注桩技术的水平和竞争力。
钻孔灌注桩技术规范及标准的解读是一个复杂而细致的过程。
它需要结合实际工程情况进行具体的应用和理解。
在实际施工中，施工单位需要根据规范和标准的要求，选择合适的施工方法和材料，严格控制施工过程中的各项指标，确保施工质量和工程安全。
同时，监理单位和相关部门也需要进行质量检验和监督，确保施工符合规范和标准的要求。
总之，钻孔灌注桩技术规范及标准的制定和解读对于保证工程质量和安全至关重要。
通过规范的施工过程和质量要求，可以提高钻孔灌注桩的使用寿命和承载力，确保工程的长期稳定性。
第五章就地灌注桩基础第一节一般规定第条 本章适用于钻、挖孔灌注桩和沈管灌注桩施工第条 就地灌注桩施工前，如设计要求或施工工艺需要时，应在现场作试桩，以核 对地质和水文地质情况，鉴定桩的承载力，并根据地层情况、施工条件决定适当的施工方法。
试桩方法可参照《试桩试验办法》（见附录4-1）。
钻孔灌注桩施工，必须由有经验的施工人员主持，并掌握钻孔地区地质和水钻孔设备应完好，施工记录应完善。
各种成孔设备（方法）的适用范围，可参考表。
钻孔灌注桩的清孔、吊装钢筋骨架、灌注水下混凝土各工序应连续快速完成。
第二节钻孔灌注桩一钻孔准备（-）场地准备第条 钻孔场地应符合以下要求：1 .场地为旱地时，应清除杂物，换除软土，整平夯实；.场地为陡坡时，可用枕木、型钢等搭设工作平台；2 .场地为浅水时，宜采用筑岛法施工，筑岛时的注意事项应按本规范第三章第二节和第七章 第二节有关筑岛规定执行；筑岛面积应按钻孔方法、设备大小等要求决定；各种成孔设备（方法）的适用范围参考表5.L4注: 第条在灌注过程中，特别是潮汐地区，应经常保持井孔水头，防止塌孔。
第5.L3条 文地质情况。
第条第5.L5条第条在灌注过程中，应经常探测井孔内混凝土面位置，及时地调整导管埋深，导管的埋深一般不宜小于2m或大于6m；当拌合物内掺有缓凝剂、灌注速度轻快、导管较坚固并有足够起重能力时，可适当加大埋深。
第5.2. 79条井孔内混凝土面位置的探测，应采用较为精确的器具。
若无条件时，可采用测深锤，锤宜为锥形，锤重不宜小于4kg。
禁止使用其它不符合要求的方法。
灌注将近结束时, 可用取样盒等容器直接取样，鉴定良好混凝土面位置。
第5. 2. 80条当井孔混凝土面接近和进入钢筋骨架时，应注意下列事项：1.混凝土面接近钢筋骨架时，宜使导管保持稍大的埋深，并放慢灌注速度，以减小混凝土的冲击力；.混凝土面进入钢筋骨架一定深度后，应适当提升导管，使钢筋骨架在导管下口有一定的埋深。
钻孔灌注桩施工规范全一、引言钻孔灌注桩作为一种常用的地基处理方式，被广泛应用于各种工程项目中。
它具有承载能力高、沉降小、适应性强等优点，因此在建筑工程、桥梁工程、水利工程等领域得到了广泛的应用。
为了保证钻孔灌注桩施工质量，提高工程的安全性和可靠性，制定了一系列的施工规范。
本文将介绍钻孔灌注桩施工的规范要求。
二、施工前的准备工作1. 施工前的资料准备：包括相关的设计文件、土质鉴定报告、地质勘察报告等。
2. 施工区域的界定：确定施工区域的范围和边界，确保施工的安全进行。
3. 施工机械和器材的准备：准备好所需的钻机、搅拌机等施工机械，以及配料设备和其它辅助设备。
三、施工过程及要求1. 钻孔施工：a. 钻孔位置的确定：根据设计要求确定钻孔的位置和孔径。
b. 钻孔技术要求：钻孔过程中要注意控制速度和转速，保证孔壁的垂直度和孔径的精确度。
c. 钻孔记录：钻孔过程中要对钻孔的深度、直径等进行记录，确保施工的准确性。
2. 放筒灌注：a. 搅拌料的配制：按照设计要求进行搅拌料的配制，确保其配比和质量。
b. 灌注工艺要求：灌注过程中要注意控制灌注速度和压力，确保桩体的质量。
c. 围护壁的施工：根据需要，在灌注过程中设置围护壁，防止灌注材料漏出。
3. 增加注浆：a. 注浆材料的准备：选用合适的注浆材料，并按照要求进行配制。
b. 注浆施工要求：注浆过程中要注意控制注浆压力和流量，确保注浆质量。
c. 注浆记录：注浆过程中要对注浆压力、流量等进行记录，以备后期检查和分析。
四、施工中的质量控制1. 施工中的质量检测：定期对钻孔、灌注、注浆等施工工艺进行检测和监测。
2. 施工中的质量记录：记录施工过程中的各项数据和指标，用于后期的质量分析和评估。
3. 施工中的质量问题处理：对施工中出现的问题及时处理，并采取相应的措施进行纠正。
五、施工后的检验与验收1. 施工后的检验：对施工完成的钻孔灌注桩进行检测，检查其质量和安全性。
2. 施工后的验收：根据相关标准对钻孔灌注桩进行验收，合格后方可进行后续工作。
钻孔灌注桩施工技术标准(内附全文)【1：正式风格】【钻孔灌注桩施工技术标准】1. 前言本文档旨在规范钻孔灌注桩施工技术，确保施工过程安全可靠，工程质量达到标准要求。
2. 术语和定义2.1 钻孔灌注桩：用机械钻具在地面上钻孔，然后在孔内灌注混凝土形成桩体的一种工法。
2.2 钻孔机：用于钻孔的专业设备，包括土壤钻机和岩石钻机等。
2.3 灌注混凝土：按照设计配合比制作的混凝土，用于灌注桩孔。
2.4 施工单位：负责钻孔灌注桩施工的具备相应资质和技术能力的施工公司。
3. 施工前准备3.1 设计文件审查：施工单位应仔细审查设计文件，并与设计单位进行沟通，确保理解设计要求。
3.2 施工方案编制：施工单位应根据项目需求制定具体的施工方案。
3.3 材料准备：备齐所需的混凝土、钢筋等材料，确保施工连续性。
3.4 设备调试：检查钻孔机的操作性能和安全装置，保证施工设备正常运行。
4. 施工工艺4.1 钻孔操作：按照设计要求选择合适的钻孔机进行钻孔，确保孔径和孔深满足要求。
4.2 孔内处理：清理孔内杂物，保证孔壁整洁，并根据设计要求进行孔底处理。
4.3 钢筋布置：按照设计要求在孔内布置钢筋，确保钢筋的数量和布置方式正确。
4.4 灌注混凝土：采用合适的混凝土灌注方式，确保混凝土充实孔隙，避免空洞和夹杂物。
4.5 养护措施：及时进行桩体养护，保证混凝土强度的发展和桩体稳定。
5. 施工质量控制5.1 随机检查：随机选取一定比例的桩进行质量检验，确认桩体符合设计和施工要求。
5.2 质量记录：对施工过程中的关键节点进行记录，包括钻孔尺寸、钢筋布置、混凝土浇注等。
5.3 实验室检测：委托有资质的实验室进行桩体抗压试验和混凝土强度检测。
6. 施工安全措施6.1 安全标志：在施工现场设置符合规定的安全标志，提醒施工人员注意安全。
6.2 个人防护：施工人员必须佩戴安全帽、安全鞋等个人防护装备，确保人身安全。
6.3 设备安全：检查施工设备的安全装置，确保设备运行时不发生事故。
钻孔灌注桩技术规范钻孔灌注桩是一种在土层中钻孔后，再在钻孔中注入灌浆材料，并形成一根混凝土桩身的基础施工技术。
下面是钻孔灌注桩技术规范的一些内容：1. 材料选择：根据工程要求选择合适的灌浆材料，如水泥浆、水泥与粉煤灰混合浆、矿渣水泥浆等。
灌浆材料应符合国家或地方标准，并经过试验合格。
2. 设备准备：钻孔设备应满足工程要求，包括钻机、注浆机、搅拌设备等。
设备应经过检验，并定期进行维护和保养，确保其正常运转。
3. 施工准备：在施工前，需进行现场勘测，确定桩基位置、深度和直径等参数。
对于较大的工程，还需要进行静载试验，以确保桩基的承载能力。
4. 钻孔施工：根据设计要求，确定钻孔的位置和尺寸。
在施工过程中，应保持孔壁的垂直度，并进行适当的防坍措施，防止塌方。
5. 灌浆施工：在钻孔完成后，立即进行灌浆施工。
灌浆材料应均匀注入钻孔中，采用合适的流量和注浆压力。
同时，应进行搅拌，保证灌浆材料的均匀性。
6. 桩身养护：灌浆完成后，需对桩身进行养护。
养护期间，应保持桩身湿润，避免曝晒。
同时，应避免对桩身的机械损伤，以保证桩体的完整性。
7. 质量控制：在施工过程中，应进行质量控制，包括灌浆材料的试验、搅拌比例的控制、灌浆压力和流量的监测等。
对于大型工程，还应进行抽样检验和力学性能试验。
8. 安全措施：施工过程中，应重视安全事项。
工作人员应佩戴防护用具，现场应设置警示标志和防护栏杆，确保施工安全。
9. 桩基验收：桩基完工后，需进行验收。
验收标准按照相关规范执行，包括桩基的直径、深度、垂直度和灌浆质量等指标。
10. 施工日志：施工过程中，应详细记录施工情况和施工参数，包括钻孔、灌浆、养护等环节的数据和图纸。
施工日志应由专业人员填写，并保存至工程档案。
钻孔灌注桩施工技术规范是保证施工质量和工程安全的重要依据，施工单位和监理单位应严格按照规范要求进行施工，并及时记录施工过程中的任何问题和变化，以保证施工质量和工程安全。
同时，监理单位应对施工过程进行监督和检查，及时发现问题和隐患，并提出相应的处理措施，以确保工程质量。
钻孔灌注桩施工规范钻孔灌注桩是一种常见的基础工程施工技术，广泛应用于建筑、桥梁、港口等工程领域。
为了确保钻孔灌注桩的施工质量和安全性，需要遵循一系列的施工规范。
以下将详细介绍钻孔灌注桩施工的各个环节及相应的规范要求。
一、施工准备1、场地准备施工前，应平整场地，清除杂物，确保施工场地坚实、平整，便于钻机的安装和移动。
同时，要设置好排水系统，防止场地积水影响施工。
2、测量放线根据设计图纸，准确测量桩位，并设置明显的标志。
桩位的偏差应符合相关规范的要求，一般来说，群桩桩位的偏差不应超过 20mm，单排桩桩位的偏差不应超过 10mm。
3、护筒埋设护筒一般采用钢板制作，其内径应比桩径大 200 400mm。
护筒的埋设深度应根据地质情况确定，一般在 10 20m 之间，特殊情况下应加深护筒的埋设。
护筒的中心线应与桩位中心线重合，偏差不得超过 50mm，护筒的倾斜度不得超过 1%。
4、泥浆制备泥浆在钻孔灌注桩施工中起着重要的作用，它可以护壁、排渣和冷却钻头。
泥浆的性能指标应根据地质情况和施工工艺进行调整，一般要求泥浆的比重在 11 13 之间，粘度在 18 22s 之间，含砂率小于 4%。
二、钻孔施工1、钻机安装钻机安装应平稳、牢固，确保在施工过程中不发生倾斜和位移。
钻杆应保持垂直，其垂直度偏差不得超过 1%。
2、钻进速度在钻进过程中，应根据地质情况合理控制钻进速度。
在粘性土层中，钻进速度一般为 1 2m/h；在砂性土层中，钻进速度一般为 05 1m/h。
当遇到坚硬地层时，应采用慢速钻进，并适当增加泥浆的比重和粘度。
3、钻进深度钻进深度应达到设计要求，一般通过测量钻杆的长度来控制。
当钻进接近设计深度时，应放慢钻进速度，并进行清孔。
4、清孔清孔的目的是清除孔底的沉渣，保证桩底的承载力。
清孔可采用正循环清孔或反循环清孔的方法，清孔后的泥浆性能指标应符合要求，孔底沉渣厚度不得超过设计规定，一般不应大于 50mm。
三、钢筋笼制作与安装1、钢筋笼制作钢筋笼应根据设计图纸在钢筋加工场制作，主筋的接头应采用焊接或机械连接，接头的位置应符合规范要求。

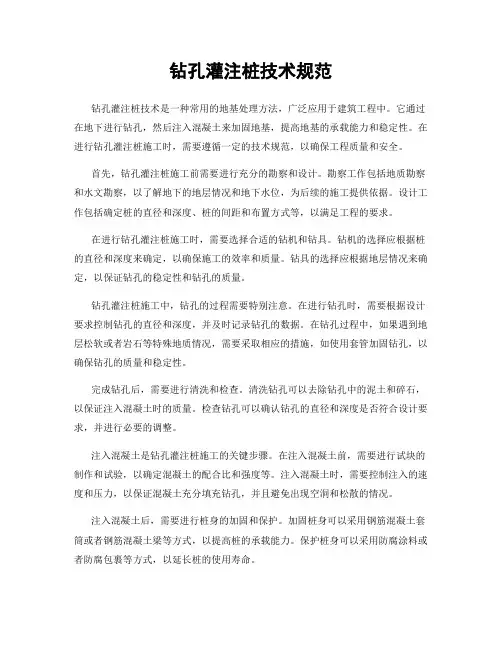

钻孔灌注桩技术规范钻孔灌注桩技术是一种常用的地基处理方法，广泛应用于建筑工程中。
它通过在地下进行钻孔，然后注入混凝土来加固地基，提高地基的承载能力和稳定性。
在进行钻孔灌注桩施工时，需要遵循一定的技术规范，以确保工程质量和安全。
首先，钻孔灌注桩施工前需要进行充分的勘察和设计。
勘察工作包括地质勘察和水文勘察，以了解地下的地层情况和地下水位，为后续的施工提供依据。
设计工作包括确定桩的直径和深度、桩的间距和布置方式等，以满足工程的要求。
在进行钻孔灌注桩施工时，需要选择合适的钻机和钻具。
钻机的选择应根据桩的直径和深度来确定，以确保施工的效率和质量。
钻具的选择应根据地层情况来确定，以保证钻孔的稳定性和钻孔的质量。
钻孔灌注桩施工中，钻孔的过程需要特别注意。
在进行钻孔时，需要根据设计要求控制钻孔的直径和深度，并及时记录钻孔的数据。
在钻孔过程中，如果遇到地层松软或者岩石等特殊地质情况，需要采取相应的措施，如使用套管加固钻孔，以确保钻孔的质量和稳定性。
完成钻孔后，需要进行清洗和检查。
清洗钻孔可以去除钻孔中的泥土和碎石，以保证注入混凝土时的质量。
检查钻孔可以确认钻孔的直径和深度是否符合设计要求，并进行必要的调整。
注入混凝土是钻孔灌注桩施工的关键步骤。
在注入混凝土前，需要进行试块的制作和试验，以确定混凝土的配合比和强度等。
注入混凝土时，需要控制注入的速度和压力，以保证混凝土充分填充钻孔，并且避免出现空洞和松散的情况。
注入混凝土后，需要进行桩身的加固和保护。
加固桩身可以采用钢筋混凝土套筒或者钢筋混凝土梁等方式，以提高桩的承载能力。
保护桩身可以采用防腐涂料或者防腐包裹等方式，以延长桩的使用寿命。
最后，需要进行桩头的整理和检查。
整理桩头可以去除多余的混凝土和杂物，以保证桩头的平整和垂直度。
检查桩头可以确认桩头的高度和位置是否符合设计要求，并进行必要的调整。
总之，钻孔灌注桩技术规范是保证工程质量和安全的重要保障。
在进行钻孔灌注桩施工时，需要充分勘察和设计，选择合适的钻机和钻具，控制钻孔的直径和深度，注入混凝土时控制注入速度和压力，加固和保护桩身，整理和检查桩头等。
钻孔灌注桩技术规范钻孔灌注桩技术规范1. 引言1.1 目的1.2 适用范围1.3 参考文件1.4 术语和定义2. 施工前准备2.1 钻孔灌注桩设计要求2.2 地质勘察和水文地质调查2.3 施工准备工作2.3.1 施工方案编制2.3.2 设备和材料准备2.3.3 勘测与标定2.3.4 安全防护措施3. 钻孔灌注桩施工工艺3.1 钻孔工艺3.1.1 钻孔形式3.1.2 钻孔工具和设备3.1.3 钻孔操作流程3.2 灌注工艺3.2.1 灌注孔口的处理3.2.2 高压旋喷混凝土灌注技术 3.2.3 土工合成材料灌注技术3.2.4 灌注过程控制与质量检查4. 施工质量控制4.1 钻孔灌注桩质量验收检验4.2 施工质量记录与报告4.3 问题处理与意见反馈5. 施工安全措施5.1 安全管理责任和制度5.2 施工人员安全教育和培训5.3 施工现场安全防护设施5.4 紧急救援预案6. 环境保护与文明施工6.1 环境影响评估和监测6.2 施工现场噪音控制6.3 施工废弃物处理7. 施工进度控制和工程验收7.1 施工进度计划编制与调整 7.2 隐蔽工程验收与质量抽查7.3 竣工验收与终结报告8. 维修与保养8.1 钻孔灌注桩维修保养要求8.2 维修保养措施与周期9. 技术创新与发展趋势扩展内容：1. 本文档所涉及附件如下：附件1：钻孔灌注桩设计图纸附件2：施工方案编制模板附件3：灌注孔口处理流程图...2. 本文档所涉及的法律名词及注释：- 土木工程法：指土木工程建设规划、设计、施工、监理和验收的法律规定。
- 建设工程质量管理条例：对建设工程质量管理的基本要求和规范进行了详细说明。

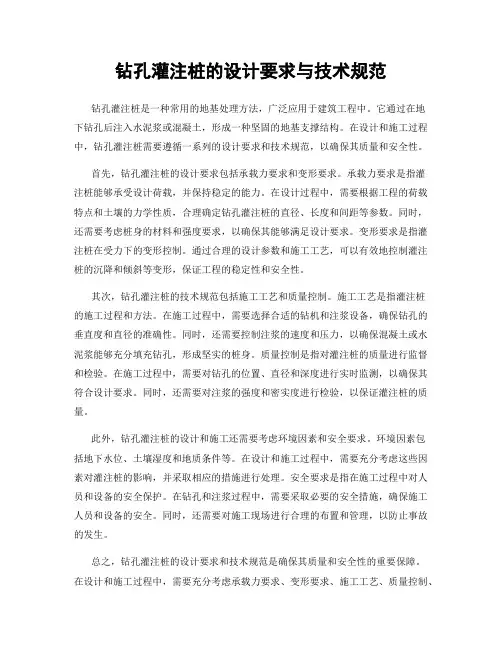

钻孔灌注桩的设计要求与技术规范钻孔灌注桩是一种常用的地基处理方法，广泛应用于建筑工程中。
它通过在地下钻孔后注入水泥浆或混凝土，形成一种坚固的地基支撑结构。
在设计和施工过程中，钻孔灌注桩需要遵循一系列的设计要求和技术规范，以确保其质量和安全性。
首先，钻孔灌注桩的设计要求包括承载力要求和变形要求。
承载力要求是指灌注桩能够承受设计荷载，并保持稳定的能力。
在设计过程中，需要根据工程的荷载特点和土壤的力学性质，合理确定钻孔灌注桩的直径、长度和间距等参数。
同时，还需要考虑桩身的材料和强度要求，以确保其能够满足设计要求。
变形要求是指灌注桩在受力下的变形控制。
通过合理的设计参数和施工工艺，可以有效地控制灌注桩的沉降和倾斜等变形，保证工程的稳定性和安全性。
其次，钻孔灌注桩的技术规范包括施工工艺和质量控制。
施工工艺是指灌注桩的施工过程和方法。
在施工过程中，需要选择合适的钻机和注浆设备，确保钻孔的垂直度和直径的准确性。
同时，还需要控制注浆的速度和压力，以确保混凝土或水泥浆能够充分填充钻孔，形成坚实的桩身。
质量控制是指对灌注桩的质量进行监督和检验。
在施工过程中，需要对钻孔的位置、直径和深度进行实时监测，以确保其符合设计要求。
同时，还需要对注浆的强度和密实度进行检验，以保证灌注桩的质量。
此外，钻孔灌注桩的设计和施工还需要考虑环境因素和安全要求。
环境因素包括地下水位、土壤湿度和地质条件等。
在设计和施工过程中，需要充分考虑这些因素对灌注桩的影响，并采取相应的措施进行处理。
安全要求是指在施工过程中对人员和设备的安全保护。
在钻孔和注浆过程中，需要采取必要的安全措施，确保施工人员和设备的安全。
同时，还需要对施工现场进行合理的布置和管理，以防止事故的发生。
总之，钻孔灌注桩的设计要求和技术规范是确保其质量和安全性的重要保障。
在设计和施工过程中，需要充分考虑承载力要求、变形要求、施工工艺、质量控制、环境因素和安全要求等方面的因素。
只有在严格遵守这些要求和规范的基础上，钻孔灌注桩才能够发挥其应有的作用，为建筑工程提供可靠的地基支撑。
钻孔灌注桩的技术规范与标准要求钻孔灌注桩是一种常见的地基处理方法，广泛应用于建筑工程中。
它的技术规范和标准要求对于保证工程质量和安全至关重要。
本文将从桩基施工前期准备、钻孔施工、灌注浆液、桩身质量检验等方面，探讨钻孔灌注桩的技术规范与标准要求。
一、桩基施工前期准备在进行钻孔灌注桩施工前，必须进行充分的准备工作。
首先，需要对施工现场进行勘测和设计，确定桩的类型、尺寸和布置。
其次，要进行地质勘察，了解地层情况，确保桩基施工的安全性和可行性。
此外，还需要准备好施工机械设备、工具和材料，并对施工人员进行培训和安全教育。
二、钻孔施工钻孔是钻孔灌注桩施工的关键环节。
在进行钻孔时，必须按照相关规范和标准要求进行操作。
首先，要选择合适的钻孔机械设备，并对其进行检查和维护，确保其正常运行。
其次，要根据设计要求，在适当的位置和角度进行钻孔。
在钻孔过程中，要及时清理孔口的泥浆和碎屑，保持孔口的清洁。
钻孔深度一般要达到设计要求的标高，并进行记录和测量。
三、灌注浆液灌注浆液是钻孔灌注桩的核心材料，对桩身的质量起着至关重要的作用。
在进行灌注浆液时，必须严格按照相关规范和标准要求进行操作。
首先，要选择合适的灌注浆液，根据设计要求确定其配合比例。
其次，要进行浆液的搅拌和搅拌时间的控制，确保浆液的均匀性和稳定性。
在灌注过程中，要注意浆液的流动性和充填度，避免产生空洞和缺陷。
四、桩身质量检验桩身的质量是保证钻孔灌注桩工程质量的重要指标。
在进行桩身质量检验时，要按照相关规范和标准要求进行操作。
首先，要对桩身进行外观检查，检查桩身表面是否有裂缝、起泡、蜂窝等缺陷。
其次，要进行桩身的质量检测，包括桩身的强度、密实度、抗渗性等指标。
同时，还要进行桩身的取样和试验，确保桩身的质量符合设计要求。
总结起来，钻孔灌注桩的技术规范与标准要求涉及到桩基施工前期准备、钻孔施工、灌注浆液、桩身质量检验等方面。
只有按照规范和标准要求进行操作，才能保证钻孔灌注桩工程的质量和安全。
钻孔灌注桩技术规范 (2)2．2．1．1 适用范围 (2)2．2．2 术语 (2)2．2．3 基本规定 (2)2．2．4 施工准备 (3)2．2．5 材料和质量要求 (4)2．2．6 施工工艺 (7)2．2．7 质量标准 (16)2．2．9 安全环保措施 (17)钻孔灌注桩技术规范2．2．1．1 适用范围泥浆护壁钻孔灌注桩按成孔工艺和成孔机械的不同，可分为如下几种，其适用范围如下：1．冲击成孔灌注桩：适用于黄土、黏性土或粉质黏土和人工杂填土层中应用，特别适合于有孤石的砂砾石层、漂石层、坚硬土层、岩层中使用，对流砂层亦可克服，但对淤泥及淤泥质土，则应慎重使用。
2．冲抓成孔灌注桩：适用于一般较松软黏土、粉质黏土、砂土、砂砾层以及软质岩层应用，孔深在20m 内。
3．回转钻成孔灌注桩：适用于地下水位较高的软、硬土层，如淤泥、黏性土、砂土、软质岩层。
4．潜水钻成孔灌注桩：适用于地下水位较高的软、硬土层，如淤泥、淤泥质土、黏土、粉质黏土、砂土、砂夹卵石及风化页岩层中使用，不得用于漂石。
2．2．1．2 编制参考标准及规范1．中华人民共和国国家标准《建筑工程施工质量验收统一标准》（GB50300-2001）；2．中华人民共和国国家标准《建筑地基基础工程施工质量验收规范》（GB 50202- 2002）；3．中华人民共和国行业标准《建筑桩基技术规范》（JGJ 94-94）；4．中华人民共和国国家标准《建筑地基基础设计规范》（GB 50007-2002）。
2．2．2 术语1．灌注桩：先用机械或人工成孔，然后再下钢筋笼、灌注混凝土的基桩。
2．泥浆护壁：用机械进行贯注桩成孔时，为防止塌孔，在孔内用相对密度大于1 的泥浆进行护壁的一种成孔施工工艺。
2．2．3 基本规定2．2．3．1 桩位放样允许偏差如下：1．群桩：20mm；2．单排桩：10mm。
2．2．3．2 桩基工程的桩位验收，除设计有规定外，应按下述要求进行：1．当桩顶设计标高与施工场地标高相同时，或桩基施工结束后，有可能进行检查时，桩基工程的验收应在施工结束后进行。
2．当桩顶设计标高低于施工场地标高，送桩后无法对桩位进行检查时，灌注桩可对护筒位置做中间验收。
2．2．3．3 泥浆护壁钻孔灌注桩的桩位偏差必须符合表2．2．3．3 的规定，桩顶标高至少比设计标高高出0.5m，桩底清孔质量要求见表2．2．7-2。
每浇注50m3 必须有1 组试件；小于50m3 的单柱单桩，每根桩必须有1 组试件；每个柱子承台下的桩至少应有l 组试件。
2．2．3．4 工程桩应进行承载力检验。
对于地基基础设计等级为甲级或地质条件复杂，成桩质量可靠性低的灌注桩，应采用静载荷试验的方法进行检验，检验桩数不应少于总数的1％，且不应少于3 根，当总桩数少于50 根时，不应少于2 根。
2．2．3．5 桩身质量应进行检验。
对设计等级为甲级或地质条件复杂，成桩质量可靠性低的灌注桩，抽检数量不应少于总数的30％，且不应少于20 根；他桩基工程的抽检数的灌注桩，检验数量不应少于总桩数的10％，且不应少于1 0 根。
每个柱子承台下不得少于1 根。
2．2．3．6 对砂子、石子、钢材、水泥等原材料的质量、检验项目、批量和检验方法，应符合国家现行有关标准的规定。
2．2．3．7 粗骨料可选用卵石或碎石，其最大粒径对于沉管灌注桩不宜大于5 0mm，并不得大于钢筋间最小净距的1／3；对于素混凝土桩，不得大于桩径的1／4，并不宜大于70mm。
2．2．3．8 为核对地质资料、检验设备、工艺以及技术要求是否适宜，桩在施工前，宜进行“试成孔”。
2．2．4 施工准备2．2．4．1 技术准备1．认真熟悉现场的工程地质和水文地质资料，收集场区内地下障碍物、管网等相关资料。
2．结合场区内的具体情况，编制施工组织设计或施工方案。
3．对现场施工人员进行图纸和施工方案交底，专业工种应进行短期专业技术培训。
4．组织现场所有管理人员和施工人员学习有关安全、文明施工规程，增强职工安全、文明施工和环保意识。
5．进行测量基准交底、复测及验收工作。
6．其他技术准备工作。
2．2．4．2 作业条件L 施工平台应坚实稳固，并具备机械、人员操作空间。
2．施工用水、用电接至施工场区，并满足机械及成孔要求。
3．混凝土搅拌站、混凝土运输、混凝土浇筑机械试运转完毕，钢筋进场检验合格，钢筋骨架安放设备满足要求。
4．测量控制网（高程、坐标点）已建立，桩位放线工作完成，或复测验收合格。
2．2．4．3 成孔机械成孔机械根据土质情况进行选用，见表2．2．4．3-1。
潜水钻机技术参数见表2．2．4．3-2，国产回转钻机技术参数见表2．2．4．3-3、表2．2．4．3-4，国产冲击钻机技术参数见表2．2．4．3-5，冲抓钻机技术参数见表2．2．4．3-6，抓斗与套管配套表见表2．2．4．3-7、表2．2．4．3-8。
2．2．4．4 材料进场准备1．钢筋、水泥、砂、石、水等原材料经质量检验合格；2．混凝土拌合所需原材料全部进场，并至少具备1 个工作班用量的储备；3．钢筋骨架加工所需原材料已全部进场，并具备成批加工能力，开钻前宜加工成型1个工作班用量的套数；4．配置泥浆用的黏土或膨润土已进场。
泥浆池和排浆槽已挖好。
2．2．5 材料和质量要求2．2．5．1 材料要求1．水泥：可采用火山灰水泥、粉煤灰水泥、普通硅酸盐水泥或硅酸盐水泥，使用矿渣水泥时应采取防离析措施。
水泥强度等级不宜低于32.5，水泥的初凝时间不宜早于2.5 h 水泥性能必须符合现行国家有关标准的规定，水泥的进场验收应符合以下要求：（1）出厂合格证，内容包括：水泥牌号、厂标、水泥品种、强度等级、出场日期、批号、合格证编号、抗压强度、抗折强度、安定性等试验指标；合格证应加盖厂家质量检查部门印章，转抄（复）件应说明原件存放处、原件编号、转抄人应加盖转抄单位印章（红印为准，复印件无效）；合格证的备注栏由施工单位填写单位工程名称及使用部位。
（2）水泥进场取样方法应按《水泥取样方法》（GB l2573-90）进行，通常复试内容包括：安定性、凝结时间和胶砂强度三项。
（3）进场水泥有下列情况之一者，应进行复试，复试应由法定检测单位进行并应提出试验报告，合格后使用：1）水泥出厂日期超出三个月（快硬性水泥超出一个月）；2）水泥发生异常现象，如受潮结块等；3）使用进口水泥者；4）设计有特殊要求者。
2．粗骨料：宜优先选用卵石，如采用碎石宜适当增加混凝土配合比的含砂率。
粗集料的最大粒径不应大于导管内径的1／8～1／6 和钢筋最小净距的1／4，且不宜大于40mm，其性能及质量要求如下：（1）颗粒级配一般采用连续级配5～31.5mm、单粒级配16～31.5mm 或20～40 mm，有条件时优先选用连续级配。
（2）含泥量限制见表2.2.5.1-14．水：搅拌混凝土宜采用饮用水。
当采用其他来源的水时，水质必须符合国家现行标准的规定。
一般情况下应符合以下规定：（1）水中不应含有影响水泥正常凝结与硬化的有害物质或油脂、糖类及游离酸类等。
（2）污水、pH 值小于5 的酸性水及含硫酸盐量按SO . 24计超过水的质量0.27mg／cm3的水不得使用。
（3）得用海水拌制混凝土。
（4）供饮用的水，一般能满足上述条件，使用时可不经试验。
5．外加剂：采用水下混凝土灌注时，混凝土中一般掺加减水缓凝剂，用于延长混凝土的初凝时间，提高混凝土的和易性，外加剂的质量应符合国家现行标准的规定。
6．钢筋：钢筋进场时应检查产品合格证，出厂检验报告和进场复验报告。
复验内容包括：拉力试验（屈服、抗拉强度和伸长率）、冷弯试验。
具体要求如下：（1）出厂合格证应由钢厂质检部门提供或供销部门转抄，内容包括：生产厂家名称、炉罐号（或批号）、钢种、强度、级别、规格、重量及件数、生产日期、出厂批号；力学性能检验数据及结论；化学成分检验数据及结论；并有钢厂质量检验部门印章及标准编号。
出厂合格证（或其转抄件、复印件）备注栏内应由施工单位写明单位工程名称及使用部位。
（2）试验报告应有法定检测单位提供，内容包括：委托单位、工程名称、使用部位、钢筋级别、钢种、钢号、外形标志、出厂合格证编号、代表数量、送样日期、原始记录编号、报告编号、试验日期、试验项目及数据、结论。
（3）钢筋进场后应进行外观检查，内容包括：直径、标牌、外形、长度、劈裂、弯曲、裂痕、锈蚀等项目，如发现有异常现象时（包括在加工过程中有脆断、焊接性能不良或力学性能显著不正常时）应拒绝使用。
2．2．5．2 质量要求1．钢筋加工前，应对所采用的钢筋进行外观检查，钢筋表面必须洁净，无损伤、油渍、漆污和铁锈等，带有颗粒状或片状老锈的钢筋严禁使用。
2．钢筋加工前，应先行调直，使钢筋无局部曲折。
3．混凝土搅拌按以下规定执行：（1）原材料计量应建立岗位责任制，计量方法力求简便易行、可靠，允许偏差见表2．2．5．2。
（2）外加剂应用台秤计量。
（3）当拌制混凝土受到外界因素的影响时（如砂石含水量的变化），应及时调整和修正配合比，使拌制的混凝土达到设计的要求。
（4）混凝土搅拌的最短时间，强制式搅拌机不少于90s，自落式不少于120s。
（5）混凝土拌和物搅拌必须均匀，且色泽一致。
（6）应在拌制地点和灌注地点分别检查混凝土的坍落度和温度。
4．护筒埋入土中的深度必须满足要求，护筒四周用黏性土回填并分层夯实。
5．桩机就位后，必须平正、稳固，确保在施工中不发生倾斜和移动；为准确控制成孔深度，在桩架或钻具上应设置控制深度的标尺，以便在施工中观测记录。
6．从开始成孔至水下混凝土浇筑完毕，应始终保持护筒内泥浆面高出地下水位1.0 m以上，受水位涨落影响时，应高出最高水位1.5m 以上。
7．成孔过程中应注意地层的变化，随时调整钻进工艺，防止塌孔、缩颈、倾斜等质量缺陷。
8．钢筋骨架在存放、起吊过程中应采取措施防止变形；在安放入孔时，位置要居中，不得碰撞孔壁；安放至设计高程后，应采取措施固定，确保在混凝土灌注过程中不移动。
9．导管在使用前应作水密性试验，安装时要放密封圈并上紧丝扣，在孔中的位置要居中，导管底距孔底300～500mm，上部高出泥浆面不少于300mm。
2．2．6 施工工艺2．2．6．1 工艺流程泥浆护壁钻孔灌注桩的施工工艺流程见图2．2．6．1。
2．2．6．2 操作工艺1．施工平台（1）场地内无水时，可稍作平整、碾压以能满足机械行走移位的要求。
（2）场地为浅水且水流较平缓时，采用筑岛法施工。
桩位处的筑岛材料优先使用黏土或砂性土，不宜回填卵石、砾石土，禁止采用大粒径石块回填。
筑岛高度应高于最高水位1.5m，筑岛面积应按采用的钻孔机械、混凝土运输浇筑等的要求决定。
（3）场地为深水时，可采用钢管桩施工平台、双壁钢围堰平台等固定式平台，也可采用浮式施工平台。
