2020最新综采设备的安装与调试

第一章总则第一条为加强综采工作面设备的管理，确保安全生产，提高设备运行效率，根据《中华人民共和国安全生产法》、《煤矿安全规程》等法律法规，结合本矿实际情况，特制定本制度。

第二条本制度适用于本矿所有综采工作面设备的采购、验收、安装、调试、运行、维护、检修、报废等全过程。

第三条综采工作面设备管理应遵循“安全第一、预防为主、综合治理”的方针，确保设备安全、可靠、高效运行。

第二章设备采购与验收第四条设备采购应严格按照国家有关法律法规和行业标准进行，选择具有资质的供应商，确保设备质量。

第五条设备采购前，应进行市场调研和比价，选择性价比高的设备。

第六条设备到货后，应由设备管理部门、使用部门、质量检验部门共同进行验收，验收内容包括：1. 设备的规格、型号、数量、技术参数等是否符合合同要求；2. 设备的外观、包装、配件是否完好；3. 设备的随机文件、说明书、合格证等是否齐全。

第七条验收合格后，设备管理部门应办理入库手续，并进行设备登记。

第三章设备安装与调试第八条设备安装前，应制定详细的安装方案，明确安装要求、技术标准和安全措施。

第九条安装工作应由具有相应资质的施工单位或专业人员进行，确保安装质量。

第十条设备安装完成后，应由设备管理部门、使用部门、质量检验部门共同进行调试，调试内容包括：1. 设备的运行参数是否符合设计要求；2. 设备的控制系统、保护装置是否正常；3. 设备的运行噪音、振动、温升等是否在允许范围内。

第十一条调试合格后，设备管理部门应办理设备移交手续。

第四章设备运行与维护第十二条设备运行应遵守操作规程，操作人员应经过专业培训，取得操作资格。

第十三条设备运行过程中，应定期进行巡回检查，及时发现并处理设备故障。

第十四条设备维护应按照设备说明书和维修保养规程进行，包括日常维护、定期维护和故障维修。

第十五条日常维护包括：1. 清洁设备外部和内部；2. 检查设备紧固件、润滑系统；3. 检查电气系统、液压系统；4. 检查设备运行状态。

x-xxx工作面即将安装，为保证安装期间的安全，特制定如下安全技术措施。

一、安装前的准备工作：1、所有参加设备安装的工作人员都应熟悉、掌握设备的结构性能、工作原理及注意事项，并严格按照本措施施工，确保人员和设备的安全。

2、安装大件时，必须在施工地点上方施工起吊锚杆。

3、准备好安装所需导链、滑轮、千斤、材料、工具等，确保其完好性。

4、检查所有平板车、销子、钢丝绳、U型环完好性，严禁使用不合格产品。

5、所有设备在安装前必须详细检查，要求无缺损件并达到完好标准。

6、被拆开设备的接触面、防爆面、裸露齿轮、手把等都需要防护罩或木板包扎捆绑，垫软物以避免因运输途中的碰撞而造成损坏。

7、运输沿线绞车安设符合要求，严禁出现“失爆”现象，电铃声光信号必须灵敏可靠。

8、所有单体支柱必须采取有效的防倒措施，并检查其完好性。

9、切巷两端头需安设两台37kw回柱绞车。

二、设备的型号及数量：三、设备的安装顺序：1、电缆车、泵站、（设备列车）、负荷中心（1250）、卡轨车、负荷中心（2500）加压泵。

2、胶带输送机自移机尾。

3、转载机、破碎机。

4、工作面液压支架。

5、刮板输送机、采煤机。

6、正、副巷超前支护。

四、设备的安装：（一）转载机、破碎机安装1、安装转载机前将转载机各部件运送到相应的安装位置，准备好起吊设备及用枕木支撑桥身。

2、按地测科提供转载机链轮中心线施工布置，使转载机机头卸载时对准胶带机中心。

3、安装转载机桥身时先对紧定位销，并打稳木垛支撑。

4、安装弯折处凹凸槽及倾斜段溜槽时，现调整好位置及角度，架设临时木垛支撑，高度适宜，紧张螺栓。

5、溜槽安装成一条直线，且溜槽搭接的舌头指向运输方向。

6、转载机安装刮板链时，刮板链松紧适当保持直线，刮板排列有序整齐不缺，且保证刮板的角度朝运输方向。

7、完善转载机电气系统，达到完好标准，使其运转平稳。

8、破碎机整体安装，安装前必须核实其位置，使其进、出料腔与转载机溜槽搭接适当。

9、整体起吊破碎机，安装在规定位置。

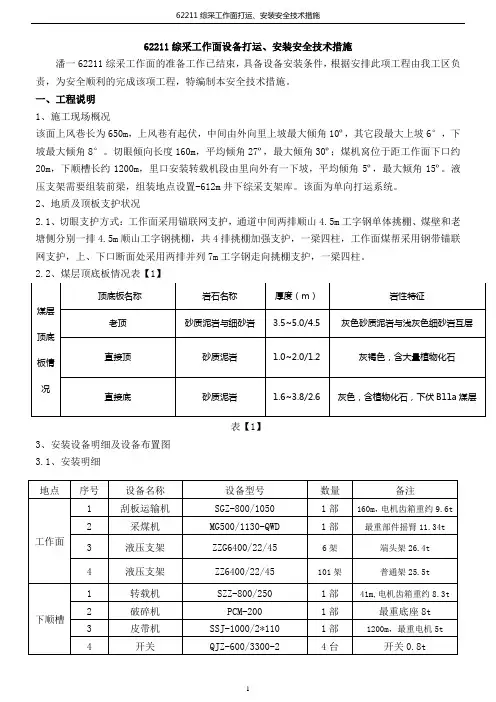

62211综采工作面设备打运、安装安全技术措施潘一62211综采工作面的准备工作已结束，具备设备安装条件，根据安排此项工程由我工区负责，为安全顺利的完成该项工程，特编制本安全技术措施。

一、工程说明 1、施工现场概况该面上风巷长为650m ，上风巷有起伏，中间由外向里上坡最大倾角10º，其它段最大上坡6°，下坡最大倾角8°。

切眼倾向长度160m ，平均倾角27º，最大倾角30º；煤机窝位于距工作面下口约20m ，下顺槽长约1200m ，里口安装转载机段由里向外有一下坡，平均倾角5º，最大倾角15º。

液压支架需要组装前梁，组装地点设置-612m 井下综采支架库。

该面为单向打运系统。

2、地质及顶板支护状况2.1、切眼支护方式：工作面采用锚联网支护，通道中间两排顺山4.5m 工字钢单体挑棚、煤壁和老塘侧分别一排4.5m 顺山工字钢挑棚，共4排挑棚加强支护，一梁四柱，工作面煤帮采用钢带锚联网支护，上、下口断面处采用两排并列7m 工字钢走向挑棚支护，一梁四柱。

2.2、煤层顶底板情况表【1】表【1】3、安装设备明细及设备布置图 3.1、安装明细 表【2】煤层顶底板情况顶底板名称岩石名称 厚度（m ） 岩性特征老顶 砂质泥岩与细砂岩3.5~5.0/4.5 灰色砂质泥岩与浅灰色细砂岩互层直接顶 砂质泥岩 1.0~2.0/1.2 灰褐色，含大量植物化石 直接底砂质泥岩1.6~3.8/2.6灰色，含植物化石，下伏B11a 煤层地点序号 设备名称 设备型号 数量 备注工作面1 刮板运输机 SGZ-800/1050 1部 160m ，电机齿箱重约9.6t 2采煤机 MG500/1130-QWD 1部最重部件摇臂11.34t3 液压支架 ZZG6400/22/45 6架 端头架26.4t4 液压支架 ZZ6400/22/45 101架普通架25.5t 下顺槽1转载机 SZZ-800/250 1部 41m,电机齿箱重约8.3t2 破碎机 PCM-200 1部 最重底座8t3 皮带机 SSJ-1000/2*110 1部 1200m ，最重电机5t4开关 QJZ-600/3300-2 4台 开关0.8t 外围 1乳化泵BRW400/31.5 1套单台泵4t上 风 巷下 顺 槽工作面新庄孜矿62211安装面设备布置图回风石门800/1050SGZ 刮板运输机ZZ6400/22/45 107架液压支架采煤机MG 500/1130-Q WD开关站转载机破碎机800/250SZZ 1000/2×110-SSJ PCM200B R W 400/31.5乳化泵皮带机3.2、设备布置图图【1】二、施工前准备 1、潘一需准备1.1、打运系统及切眼轨道400mm 范围有效高度不小于2.9m ，工作面上下口转弯处、轨道接头及变坡点按照拆装六区要求增设铁拉杆，并加设副道。

综采工作面设备的安装与回撤摘要：综采设备是矿井开采中的重要设备，对保障矿井连续开采和安全运行起着至关重要的作用。

综采设备的先进程度和应用情况，将直接关系到矿井生产的发展水平。

为了降低或消除矿井中的不安全因素，必须进一步提高综采设备的综合利用率。

当前，我国许多矿井为提高厚、特厚煤层的采出率，采取了大采高工艺。

大采高工艺中使用的液压支架体积较大，给综采工作面回采带来了很大的困难。

为了保证工作面设备在使用过程中不受任何因素的影响，从而达到安全、可靠的目的，就必须对设备安装与回撤工作给予足够的重视，并对其进行科学的安排，本文主要对综采工作面设备的安装与回撤进行了分析。

关键词：综采；工作面；设备；安装；回撤引言：综采工作面作为矿井重要的生产区域，其工作空间受限，环境复杂。

随着矿井机械化程度的不断提高，为了提高矿井的采收率，人们开始利用矿井中的大型设备。

然而，由于其所处的复杂环境，给设备的安装和回撤带来了很大的困难。

如果没有对设备安装和回撤的流程进行规划，并进行好的过程管理，将会对控制生产安全和成本产生不利影响。

所以，对综采工作面设备的安装和回撤进行了讨论，具有很强的实践意义。

1.综采工作设备安装与回撤的含义综采工作面设备的安装回撤有两个概念，狭义的角度是指在煤矿生产活动中所涉及的机械设备的安装和拆除，所使用的机械设备有采煤机、液压系统、各类辅助性设备等。

从广义上讲，它主要是指在综采工作面机械化工作中，设备的安装和回撤，它与矿井的生产经营密切相关。

设备机械化安装与传统的人工安装相比，存在较大的区别，设备机械化安装能够有效地减轻工作人员的工作量，进一步提高安装水平和效率。

更重要的是，设备机械化安装能够保护安装工作人员的生命安全，避免发生危险，因此，工作人员要重视综采工作面设备机械化安装技术，并对其进行深入研究，为采煤行业的可持续发展打下坚实的基础。

综采工作面设备的安装情况，直接关系到整个采煤工作的顺利进行。

在设备安装过程中，工作人员要确保正确、有序，加强对安装细节的管理和控制，让专业的工作人员对安装施工进行严格的管理，确保在安装过程中能够安全、有序地完成设备的安装。
