数控机床安装与调试

数控机床安装和调试的步骤以数控机床安装和调试的步骤为标题，写一篇文章。

一、安装前的准备工作在进行数控机床的安装和调试之前，需要做好一些准备工作，以确保安装过程的顺利进行。

首先，需要对安装场地进行评估和准备，确保场地平整、稳固，并具备良好的通风条件。

其次，要检查机床所需的电源、气源等设备是否满足要求，并进行必要的改造和安装。

最后，需要准备好安装所需的工具和设备，包括吊装设备、测量工具等。

二、机床的安装1. 安装基础：根据机床的尺寸和重量，选择合适的基础方式，如地脚螺栓固定、水泥基础等。

在安装基础过程中，要确保基础的平整度和稳固性。

2. 安装主体：根据机床的结构和要求，进行主体部分的安装。

首先安装床身和立柱，然后安装工作台和滑台等。

在安装过程中，要注意各个部件之间的配合和对中，确保机床的精度和稳定性。

3. 安装附件：根据机床的功能和要求，安装相应的附件，如刀库、液压系统等。

在安装附件过程中，要严格按照相关的安装说明进行操作，确保附件的正确安装和连接。

三、机床的调试1. 电气调试：进行机床的电气连接和调试。

首先，检查机床的电源连接是否正确，是否符合电气图纸的要求。

然后，进行电气系统的调试，包括各个电气元件的连接和功能测试，以及电气系统的保护和安全装置的调试。

2. 机械调试：进行机床的机械部分的调试。

首先，检查机床各个运动部件的润滑和传动装置的工作情况。

然后，进行机床的手动操作和自动循环运行，测试各个运动部件的精度和稳定性。

同时，进行机床的各项功能测试，如刀具换位、自动送料等。

3. 数控系统调试：进行数控系统的连接和调试。

首先，检查数控系统的连接和通信是否正常。

然后，进行数控系统的参数设置和功能测试，包括各轴的运动范围、速度和加减速度的设置，以及程序的编辑和运行等。

四、安全检查和验收在机床安装和调试完成后，还需要进行安全检查和验收。

首先，对机床的各项安全装置进行检查和测试，确保其正常工作。

然后，对机床的各项功能和性能进行全面测试，包括精度、重复定位精度、加工质量等。

数控设备的安装调试及验收步骤数控设备的安装、调试和验收是设备前期管理的重要环节。

当机床运到后，首先要进行安装、调试、并进行试运行，精度验收合格后才能交付使用。

多数数控机床都是分解为部件装箱运输，到位后再进行组装和重新调试。

一、数控设备的安装一般数控设备的安装可按以下步骤进行。

1. 开箱核查数控设备到位后，设备管理部门要及时组织设备管理人员、设备安装人员、以及各采购员等开箱检查，如果是进口设备，还须有进口商务代理海关商检人员等。

检验的主要内容是：1）装箱单；2）校对应有的随机操作、维修说明书、图样资料、合格证等技术文件；3）按合同规定，对照装箱单清点附件、备件、工具的数量、规格及完好状况；4）检查主机、数控柜、操作台等有无明显碰撞损伤、变形、受潮、锈蚀等，并填写“设备开箱验收登记卡”存档。

开箱验收如果发现货物损坏或遗漏，应及时与有关部门或外商联系解决。

尤其是进口设备，应注意索赔期限。

2. 安装前的准备工作认真阅读理解设备安装方面资料，了解生产厂家对机床基础的具体要求和组装要求，做好安装前的准备工作。

3. 部件组装机床组装前要把导轨和各滑动面、接触面的防绣涂料清洗干净，把机床各部件，如数控柜、电气柜、立柱、刀库、机械手等组装成整机。

组装时必须使用原来的定位销、定位块等定位元件，以便保证调整精度。

4. 油管、气管的连接根据机床说明书中的电气接线图和气、液压管路图，将有关电缆和管道按标记一一对号接好。

连接时特别要注意可靠的接触及密封，否则试机时，漏油、漏水，给试机带来麻烦。

油管、气管连接中要特别防止异物从接口中进入管路，造成整个液压、气压系统故障。

电缆和管路连接完毕后，做好各管线的固定，安装防护罩壳，保证整齐的外观。

5. 数控系统的连接1）外部电缆的连接主要指数控装置与MDI/CRT单元、强电控制柜、机床操作面板、进给伺服电动机和主轴电动机动力线、反馈信号线的连接等，这些连接必须符合随机提供的连接手册的规定。

ＯＣＣＵＰＡＴＩＯＮ2011 3128数控机床的安装、调试与验收文/张　一随着数控机床技术的发展，数控行业对从业人员的能力要求也在不断发生变化。

体现在除了对数控机床操作、编程有一定要求外，对于数控机床的使用和安装调试也有相关规定。

一、数控机床的安装与调试１．数控机床的初就位和组装在数控机床的初就位和组装过程中主要包括基础施工及机床就位：地基、防震沟的设施的建设；电力系统的供给机床的连接组装：机床机械、电气部分的组装。

２．数控系统的连接和调整第一，外部电缆的连接。

第二，电源线的连接。

第三，输入电源电压、频率及相序的确认：输入电源电压和频率的确认；电源电压波动范围的确认；输入电源电压相序的确认；确认直流电源输出端是否对地短路；接通数控柜电源，检查各输出电压；检查各熔断器。

第四，参数的设定和确认，短路棒的设定，参数的设定。

第五确认数控系统与机床间的接口。

３．通电试车通电试车前给机床加注规定的润滑油液和润滑脂，清洗液压油箱和过滤器，加注规定标号的液压油，接通气动系统的输入气源。

４．机床精度和功能的调试小型数控机床，整体刚性好，对地基要求也不高。

对大中型设备或加工中心，不仅要调整水平，还需对一些部件进行精确调整。

具体包括：精调机床床身水平；调整机械手与主轴、刀库的相对位置；工作台自动交换时平稳、可靠、正确；试验各种主要操作功能、安全措施、常用指令执行情况；辅助功能及附件的正常工作。

５．机床试运行带一定负荷条件下经过一段时间的自动运行。

二、数控机床的验收　１．开箱检验和外观检查检验的主要内容是：装箱单；核对应有的随机操作、维修说明书、图样资料、合格证等技术文件；按合同规定，对照装箱单清点附件、备件、工具数量、规格及完好情况；检查主机、数控柜、操作台等有无明显的碰撞损伤、变形、受潮、锈蚀，并逐项如实填写“设备开箱验收登记卡”存档。

２．机床性能及数控功能的检验（１）机床性能的检验。

第一，主轴系统性能。

可做低、中、高速运转。

数控机床的安装、调试和验收数控机床的验收是和安装、调试工作同步进行的,如机床开箱检查和外观检查合格后才能进行安装、调试工作。

一、开箱检验和外观检验开箱检验的主要内容有:1、装箱清单2、核对应有的技术文件(系统说明书、操作手册、维修手册3、按合同规定,清点机床附件、备件、工具的数量、完好等4、检查主机、数控柜、操作箱等有无明显的损伤、变形、锈蚀等,并逐项如实真写机床开箱记录单。

二、精度检验1、静态精度(单位:mm也称几何精度,是综合反映机床的各关键零部件及其组装后的几何误差。

普通立式加工中心几何精度检验的主要内容:1.1 床台X 轴方向运动之真直度(检验器具:水平仪1.2 床台Y 轴方向运动之真直度(检验器具:水平仪1.3床台顶面之平面度(检验器具:水平仪1.4床台运动之真直度(1(检验器具:直规、千分表1.5床台X轴方向之运动与其上面之平行度(检验器具:千分表1.6床台Y轴方向之运动与其上面之平行度(检验器具:千分表1.7 X轴方向运动与床台基准沟侧面之平行度(检验器具:千分表1.8各轴方向相互运动之直角度(检验器具:直角规、千分表1.9主轴中心线与床台面之直角度(检验器具:千分表1.10主轴孔内面之偏摆(检验器具:主轴试棒、千分表1.11主轴在Z轴方向之移(松动量(检验器具:主轴试棒、千分表2、定位精度检查(单位:mm数控机床定位精度,是指机床各坐标轴在数控系统的控制下运动所能达到的位置精度。

数控机床的定位精度可以理解为机床的运动精度。

定位精度主要取决于数控系统和机械传动误差。

定位精度的主要检验内容如下:2.1直线运动之定位精度(检验器具:激光干涉仪2.2直线运动之反复定位精度(检验器具:激光干涉仪3、切削精度检验(略(参考国标三、数控机床性能及数控功能检验1、机床性能的检验主要包括主轴系统性能、进给系统性能、ATC系统性能、电气装置、安全装置、润滑装置、气液装置及各附属装置等的性能。

数控机床性能的检测主要是通过试运转,检验各运动部件及辅助装置在启动、停止和运行中有无异常现象及噪声,润滑系统、油冷却系统以及各风扇等是否正常。

数控车床驱动系统的安装与调试指导书一、引言数控车床是一种装备有数控装置的机床，能够通过数字编程来控制刀具在工件上的运动，实现自动加工工序的机床。

而数控车床驱动系统是数控车床的核心部件之一，负责控制刀架和刀具的运动。

本指导书旨在向用户提供数控车床驱动系统的安装与调试指导，以确保系统的正确安装和可靠运行。

二、安装前的准备工作1. 确保车床和驱动系统都处于关机状态，并断开电源。

2. 提前准备好所需的安装工具和设备，如扳手、螺丝刀、电缆等。

3. 仔细阅读驱动系统的产品说明书和安装手册，了解系统的组成和安装要求。

三、安装步骤1. 解包并检查设备：将驱动系统从包装箱中取出，检查是否有任何损坏或缺陷。

请务必保存所有包装材料和配件，以备之后的维修和保养。

2. 安装电源线：将驱动系统的电源线插入电源插座，并确保插头牢固连接。

3. 连接信号线：使用所提供的信号线将驱动系统与数控控制器连接。

依据系统的连接图和说明书，逐一连接各个信号线。

4. 安装驱动模块：根据系统的结构和布局，将驱动模块安装到指定位置。

使用所提供的螺丝和螺母将驱动模块牢固固定。

5. 连接电机：根据车床与驱动系统的配合，将电机与驱动系统连接。

确保连接正确无误，且电机固定可靠。

6. 接通电源：检查所有连接点是否牢固，并确保电源线与插座连接稳定。

接通电源，启动驱动系统，并观察指示灯是否亮起，以确认系统是否正常启动。

四、调试步骤1. 检查连接：仔细检查所有连接点，确保电机和控制器之间的连接正确稳定。

2. 参数设置：根据车床的具体参数和加工要求，在数控控制器上进行参数设置。

确保速度、行程、加速度等参数设置符合实际需求。

3. 轴向校准：采用数控控制器的校准功能，对车床的各个坐标轴进行校准。

校准时需注意安全，避免车床在校准过程中受到损坏。

4. 运行测试：在调试模式下，通过数控控制器发送指令，观察刀架和刀具的运动是否符合预期。

根据测试结果，对系统进行必要的调整和校准。

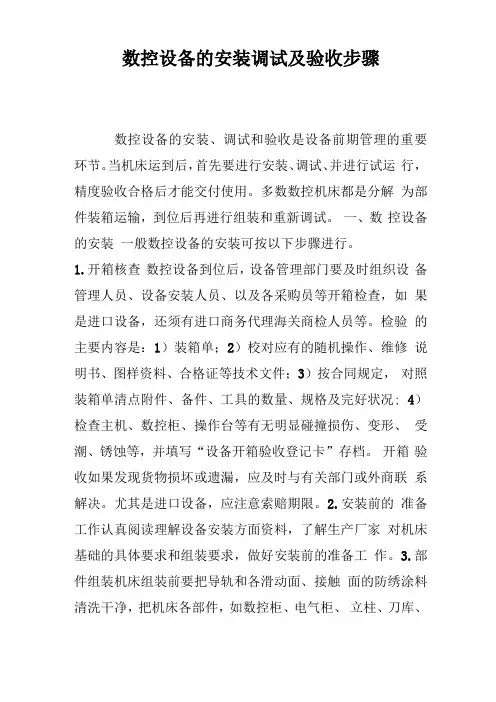

数控设备的安装调试及验收步骤数控设备的安装、调试和验收是设备前期管理的重要环节。

当机床运到后，首先要进行安装、调试、并进行试运行，精度验收合格后才能交付使用。

多数数控机床都是分解为部件装箱运输，到位后再进行组装和重新调试。

一、数控设备的安装一般数控设备的安装可按以下步骤进行。

1.开箱核查数控设备到位后，设备管理部门要及时组织设备管理人员、设备安装人员、以及各采购员等开箱检查，如果是进口设备，还须有进口商务代理海关商检人员等。

检验的主要内容是：1）装箱单；2）校对应有的随机操作、维修说明书、图样资料、合格证等技术文件；3）按合同规定，对照装箱单清点附件、备件、工具的数量、规格及完好状况; 4）检查主机、数控柜、操作台等有无明显碰撞损伤、变形、受潮、锈蚀等，并填写“设备开箱验收登记卡”存档。

开箱验收如果发现货物损坏或遗漏，应及时与有关部门或外商联系解决。

尤其是进口设备，应注意索赔期限。

2.安装前的准备工作认真阅读理解设备安装方面资料，了解生产厂家对机床基础的具体要求和组装要求，做好安装前的准备工作。

3.部件组装机床组装前要把导轨和各滑动面、接触面的防绣涂料清洗干净，把机床各部件，如数控柜、电气柜、立柱、刀库、机械手等组装成整机。

组装时必须使用原来的定位销、定位块等定位元件，以便保证调整精度。

4.油管、气管的连接根据机床说明书中的电气接线图和气、液压管路图，将有关电缆和管道按标记一一对号接好。

连接时特别要注意可靠的接触及密封，否则试机时，漏油、漏水，给试机带来麻烦。

油管、气管连接中要特别防止异物从接口中进入管路，造成整个液压、气压系统故障。

电缆和管路连接完毕后，做好各管线的固定，安装防护罩壳，保证整齐的外观。

5.数控系统的连接1）外部电缆的连接主要指数控装置与MDI/CRT单元、强电控制柜、机床操作面板、进给伺服电动机和主轴电动机动力线、反馈信号线的连接等，这些连接必须符合随机提供的连接手册的规定。

数控机床安装与调试考核要求一、理论知识考核要求1.考核内容：包括数控机床的基本构造、工作原理、主要技术参数等。

2.考核形式：书面考试，要求考生能够详细解答相关问题。

3.考核标准：理论知识掌握准确、全面，能够理解并解释数控机床的相关概念。

二、机床安装考核要求1.考核内容：包括机床的基础安装、主轴装配、液压系统的安装等。

2.考核形式：实际操作，要求考生能够独立完成机床的安装工作。

3.考核标准：机床安装准确、牢固，各部件连接可靠，符合机床的安装规范和要求。

1.考核内容：包括机床各轴的平行度、垂直度的调试，刀具测量，加工程序的输入等。

2.考核形式：实际调试，要求考生能够独立完成机床的调试工作。

3.考核标准：机床调试准确、有效，各轴运动平稳，各功能正常，加工程序输入正确无误。

四、安全操作考核要求1.考核内容：包括机床的操作安全知识、安全操作规程等。

2.考核形式：口头答辩，要求考生能够对机床操作过程中的安全问题进行合理解释和回答。

3.考核标准：考生对机床操作安全知识了解全面，能够正确运用安全操作规程，有效避免事故发生。

五、实际加工考核要求1.考核内容：根据规定的工件图纸和加工要求，对机床进行实际加工操作。

2.考核形式：实际操作，要求考生能够独立完成规定的加工任务。

3.考核标准：加工零件尺寸精度符合要求，加工表面质量好，工艺流程正确，能够独立完成整个加工过程。

以上是数控机床安装与调试考核要求的基本内容，通过考核能够明确人员的素质能力，提高工作质量和效率，确保数控机床的安全和正常运行。

数控机床的安装调试与验收教案第一篇：数控机床的安装调试与验收教案【课题编号】—项目五【课题名称】数控机床的安装调试与验收【教学目标与要求】一、知识目标1.了解数控机床安装的前期准备工作和正确安装知识。

2.了解数控机床调试流程及调试项目，和有关检测仪器的使用方法。

3.了解数控机床验收流程及验收项目。

二、能力目标1.能按机床说明书要求，熟悉正确安装数控机床的流程，并能用必要的仪器检测调试项目。

2.能够按调试项目验收并修整数控机床，达到安装的精度要求。

三、素质目标1.了解正确安装数控机床对提高机床使用精度的影响，重视数控机床的安装与调试工作。

2.了解数控机床的调试项目和使用的仪器、设备，以及调试流程。

四、教学要求1.了解数控机床安装的准备工作内容和安装环境要求。

2.了解数控机床的安装过程、调试项目和调试流程。

3.通过检测项目所达到的精度要求，能够判断机床安装能否达到使用的合格要求。

【教学重点】1.数控机床的调试项目和调试流程。

2.检测调试项目的精度及修正。

【难点分析】对调试的项目做修整，达到说明书的精度要求。

【分析学生】安装调试机床是一件非常重要的工作，数控机床在生产时已经达到了各项精度指标，但是如果得不到正确的安装，将可能达不到机床出厂前的精度要求，导致机床不能正常的工作，或缩短机床的使用寿命，所以要十分重视数控机床的安装和调试工作。

验收数控机床时，要严格按调试项目逐一检测，不要嫌麻烦。

验收机床的责任重大。

【教学思路设计】用多媒体教学资源演示数控机床检测项目和使用的仪器设备，或到现场示范教学。

【教学安排】8学时【教学过程】一、安装数控机床前期准备工作1.选择场地检查设备安装场地是否具备数控机床工作的基本条件，包括：电源、温度、湿度、光线、振动、信号干扰等。

2.开箱检查数控机床注意开箱时需要有相关人员到场后才可打开包装，应由卖方工厂人员开箱，保证设备合格。

注意检查：合格证、出厂进度检测证明、说明书、图样资料、附件和检查机器外形。
