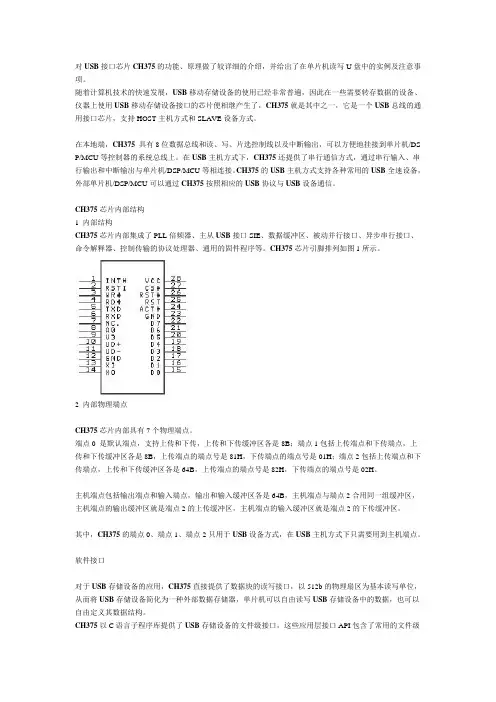

对USB接口芯片CH375的功能、原理做了较详细的介绍，并给出了在单片机读写U盘中的实例及注意事项。
随着计算机技术的快速发展，USB移动存储设备的使用已经非常普遍，因此在一些需要转存数据的设备、仪器上使用USB移动存储设备接口的芯片便相继产生了，CH375就是其中之一，它是一个USB总线的通用接口芯片，支持HOST主机方式和SLAVE设备方式。
在本地端，CH375具有8位数据总线和读、写、片选控制线以及中断输出，可以方便地挂接到单片机/DS P/MCU等控制器的系统总线上。
在USB主机方式下，CH375还提供了串行通信方式，通过串行输入、串行输出和中断输出与单片机/DSP/MCU等相连接。
CH375的USB主机方式支持各种常用的USB全速设备，外部单片机/DSP/MCU可以通过CH375按照相应的USB协议与USB设备通信。
CH375芯片内部结构1 内部结构CH375芯片内部集成了PLL倍频器、主从USB接口SIE、数据缓冲区、被动并行接口、异步串行接口、命令解释器、控制传输的协议处理器、通用的固件程序等。
CH375芯片引脚排列如图1所示。
2 内部物理端点CH375芯片内部具有7个物理端点。
端点0 是默认端点，支持上传和下传，上传和下传缓冲区各是8B；端点1包括上传端点和下传端点，上传和下传缓冲区各是8B，上传端点的端点号是81H，下传端点的端点号是01H；端点2包括上传端点和下传端点，上传和下传缓冲区各是64B，上传端点的端点号是82H，下传端点的端点号是02H。
主机端点包括输出端点和输入端点，输出和输入缓冲区各是64B，主机端点与端点2合用同一组缓冲区，主机端点的输出缓冲区就是端点2的上传缓冲区，主机端点的输入缓冲区就是端点2的下传缓冲区。
其中，CH375的端点0、端点1、端点2只用于USB设备方式，在USB主机方式下只需要用到主机端点。
软件接口对于USB存储设备的应用，CH375直接提供了数据块的读写接口，以512b的物理扇区为基本读写单位，从而将USB存储设备简化为一种外部数据存储器，单片机可以自由读写USB存储设备中的数据，也可以自由定义其数据结构。
单片机常用芯片单片机是一种集成电路，内部集成了处理器、内存、输入输出接口等电子器件，被广泛应用于各种电子设备中。
在单片机中，常用的芯片有很多种，下面将介绍几种常见的单片机芯片。
一、AT89C51AT89C51是一种8位单片机芯片，由英特尔公司生产。
它具有51系列单片机的基本特点，如低功耗、高性能、丰富的外设资源等。
AT89C51采用MCS-51指令集，内部集成了4KB的Flash存储器和128字节的RAM，同时还具备UART、定时器、中断控制器等功能。
该芯片广泛应用于家电、工控设备、汽车电子等领域。
二、STM32F103STM32F103是一种32位ARM Cortex-M3内核的单片机芯片，由意法半导体公司生产。
该芯片具有高性能、低功耗的特点，适用于各种工业控制、仪器仪表、智能家居等应用场景。
STM32F103内部集成了128KB至1MB的Flash存储器，同时还具备多个定时器、GPIO、SPI、I2C等外设接口。
三、PIC16F877APIC16F877A是一种8位单片机芯片，由微芯科技公司生产。
该芯片采用RISC架构，具有低功耗、高性能、可编程性强等特点。
PIC16F877A内部集成了14KB的Flash存储器和368字节的RAM，并具备多个中断源、定时器、串口通信接口等外设。
该芯片被广泛应用于电子设备、家电、通信设备等领域。
四、ESP8266ESP8266是一种WiFi模块，也可以作为单片机芯片使用，由乐鑫科技公司生产。
该芯片内部集成了处理器、WiFi模块、GPIO等功能，能够实现设备与网络的连接。
ESP8266具有低功耗、高性价比等特点，广泛应用于物联网、智能家居等领域。
它支持TCP/IP协议栈，并提供了丰富的API接口，方便开发人员进行二次开发。
五、ArduinoArduino是一种开源单片机平台，由意大利的开发者团队设计制造。
它采用AVR系列的单片机芯片，具有丰富的外设资源和易于使用的编程环境。
单片机与键盘的接口设计与实现方法一、引言单片机作为嵌入式系统中的重要组成部分，广泛应用于各个领域。
而键盘作为输入设备，是单片机常用的外部设备之一。
本文将探讨单片机与键盘之间的接口设计与实现方法，以便更好地实现单片机与键盘之间的数据交互。
二、接口设计1. PS/2接口PS/2接口是一种常见的键盘接口标准，通常使用4根引线进行连接，分别是VCC、GND、DATA和CLK。
其中，DATA和CLK引线用于传输键盘数据和时钟信号。
在单片机中，可以通过GPIO口模拟PS/2接口，实现与PS/2键盘的通信。
2. USB接口USB接口是一种更先进的键盘接口标准，传输速度更快，适用于高性能的计算机系统。
在单片机中，可以通过USB主机控制器芯片与USB键盘进行通信，实现数据的传输与交互。
三、接口实现方法1. PS/2接口实现首先，将PS/2接口的DATA和CLK引线连接到单片机的GPIO口，通过对数据引脚和时钟引脚的读取，可以获取键盘发送的数据。
接着，根据PS/2协议解析数据，获取键盘的按键信息。
最后，将按键信息传输到单片机的内部处理单元，实现对键盘输入的响应。
2. USB接口实现对于USB接口，单片机需要搭载USB主机控制器芯片，以实现USB键盘和单片机之间的通信。
USB主机控制器芯片负责解析USB协议，接收USB键盘发送的数据，并将数据传输到单片机内部处理单元。
通过USB接口的实现，可以实现更高速率的数据传输和更强大的功能支持。
四、总结通过本文对单片机与键盘接口设计与实现方法的探讨，可以更好地理解单片机与键盘之间的数据交互原理和实现方式。
PS/2接口和USB接口是两种常见的键盘接口标准，单片机可以通过相应的接口设计与实现方法实现与键盘的数据交互。
希望本文对您的单片机与键盘接口设计与实现提供一定的帮助。

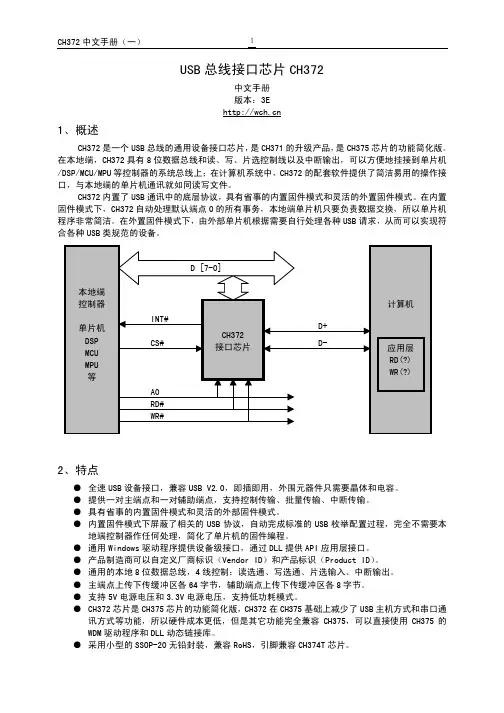

USB总线接口芯片CH372中文手册版本：3E1、概述CH372是一个USB总线的通用设备接口芯片，是CH371的升级产品，是CH375芯片的功能简化版。
在本地端，CH372具有8位数据总线和读、写、片选控制线以及中断输出，可以方便地挂接到单片机/DSP/MCU/MPU等控制器的系统总线上；在计算机系统中，CH372的配套软件提供了简洁易用的操作接口，与本地端的单片机通讯就如同读写文件。
CH372内置了USB通讯中的底层协议，具有省事的内置固件模式和灵活的外置固件模式。
在内置固件模式下，CH372自动处理默认端点0的所有事务，本地端单片机只要负责数据交换，所以单片机程序非常简洁。
在外置固件模式下，由外部单片机根据需要自行处理各种USB请求，从而可以实现符合各种USB类规范的设备。
2、特点●全速USB设备接口，兼容USB V2.0，即插即用，外围元器件只需要晶体和电容。
●提供一对主端点和一对辅助端点，支持控制传输、批量传输、中断传输。
●具有省事的内置固件模式和灵活的外部固件模式。
●内置固件模式下屏蔽了相关的USB协议，自动完成标准的USB枚举配置过程，完全不需要本地端控制器作任何处理，简化了单片机的固件编程。
●通用Windows驱动程序提供设备级接口，通过DLL提供API应用层接口。
●产品制造商可以自定义厂商标识（Vendor ID）和产品标识（Product ID）。
●通用的本地8位数据总线，4线控制：读选通、写选通、片选输入、中断输出。
●主端点上传下传缓冲区各64字节，辅助端点上传下传缓冲区各8字节。
●支持5V电源电压和3.3V电源电压，支持低功耗模式。
●CH372芯片是CH375芯片的功能简化版，CH372在CH375基础上减少了USB主机方式和串口通讯方式等功能，所以硬件成本更低，但是其它功能完全兼容CH375，可以直接使用CH375的WDM驱动程序和DLL动态链接库。
●采用小型的SSOP-20无铅封装，兼容RoHS，引脚兼容CH374T芯片。
