目前ADDA的常用芯片简介

常用ADC芯片简介各种类型的单片集成ADC有很多种，读者可根据自己的要求参阅手册进行选择。

这里主要介绍两种集成ADC和一个应用实例。

一、集成ADC简介1．ADC 0809ADC0809是一种逐次比较型ADC，它是采用CMOS工艺制成的8位8通道A/D转换器，采用28只引脚的双列直插封装，其原理图和引脚图示于图1。

表1通道选择表地址输入选中通道ADDC ADDB ADDA0 0 0 0 1 1 1 1 011111111IN0IN1IN2IN3IN4IN5IN6IN7该转换器有三个主要组成部分：256个电阻组成的电阻阶梯及树状开关、逐次比较寄存器SAR和比较器。

电阻阶梯和开关树是ADC 0809的特点。

ADC 0809与一般逐次比较ADC 另一个不同点是，它含有一个8通道单端信号模拟开关和一个地址译码器，地址译码器选择8个模拟信号之一送入ADC进行A/D转换，因此适用于数据采集系统。

表1为通道选择表。

图（b）为引脚图。

各引脚功能如下：图1 ADC 0809原理图和引脚图（1）IN 0 ~ IN 7是8路模拟输入信号；（1）ADDA 、ADDB 、ADDC 为地址选择端；（2）2-1～2-8为变换后的数据输出端；（3）START （6脚）是启动输入端，输入启动脉冲的下降沿使ADC 开始转换。

脉冲宽度要求大于100ns ；（4）ALE （22脚）是通道地址锁存输入端。

当ALE 上升沿来到时，地址锁存器可对ADDA 、ADDB 、ADDC 锁定，为了稳定锁存地址，即在ADC 转换周期内模拟多路器稳定地接通在某一通道，ALE 脉冲宽度应大于100ns 。

下一个ALE 上升沿允许通道地址更新。

实际使用中，要求ADC 开始转换之前地址就应锁存，所以通常将ALE 和START 连在一起，使用同一个脉冲信号，上升沿锁存地址，下降沿启动转换。

（5）OE （9脚）为输出允许端，它控制ADC 内部三态输出缓冲器。

当OE= 0时，输出端为高阻态，当OE=1时，允许缓冲器中的数据输出。

模数转换器即A/D转换器，或简称ADC，通常是指一个将模拟信号转变为数字信号的电子元件。

通常的模数转换器是将一个输入电压信号转换为一个输出的数字信号。

本文介绍几款模数转换器芯片电路原理。

1、AD9280AD9280器件是一款单芯片、8位、32 MSPS模数转换器（ADC），主要介绍了AD9280特性、应用范围、参考设计电路以及电路分析，帮助大家缩短设计时间。

AD9280介绍：AD9280是一款单芯片、8位、32 MSPS模数转换器（ADC），采用单电源供电，内置一个片内采样保持放大器和基准电压源。

它采用多级差分流水线架构，数据速率达32 MSPS，在整个工作温度范围内保证无失码。

AD9280特点：与AD876-8引脚兼容功耗：95 mW（3 V电源）工作电压范围：+2.7V至+5.5V微分非线性（DNL）误差：0.2 LSB省电（休眠）模式AD9280内部结构框图：图1 AD9280的内部结构框图，展示了内部的构成AD9280参考设计电路：图2 AD9280典型应用电路2、AD7541AD7541器件是一款低成本、高性能12位单芯片乘法数模转换器，主要介绍了AD7541特性、应用范围、参考设计电路以及电路分析，帮助大家缩短设计时间。

AD7541介绍：AD7541A是一款低成本、高性能12位单芯片乘法数模转换器。

该器件采用先进的低噪声薄膜CMOS技术制造，并提供标准18引脚DIP和20引脚表贴两种封装。

AD7541A与业界标准器件AD7541在功能和引脚上均相兼容，并且规格和性能都有所改进。

此外，器件设计得到改进，可确保不会发生闩锁，因此无需输出保护肖特基二极管。

AD7541特点：AD7541的改进版本完整的四象限乘法12位线性度（端点）所有器件均保证单调性TTL/CMOS 兼容型低成本无需保护肖特基二极管低逻辑输入泄漏AD7541内部结构框图：图3 AD7541的内部结构框图，展示了内部的构成AD7541参考设计电路：图4 AD7541典型应用电路3、AD7694AD7694器件是一款3通道、低噪声、低功耗、24位Σ-Δ型ADC，内置片内仪表放大器，主要介绍了AD7694特性、应用范围、参考设计电路以及电路分析，帮助大家缩短设计时间。

adi运放放大电路芯片ADI运放放大电路芯片是一种常用的电子器件，用于放大电信号。

它广泛应用于各种电子设备中，如音频放大器、功率放大器、滤波器等。

本文将介绍ADI运放放大电路芯片的工作原理、特点和应用领域。

一、工作原理ADI运放放大电路芯片是一种集成了多个晶体管、电容和电阻等元件的芯片。

它通过控制输入信号和供电电压，实现对输入信号的放大和处理。

运放芯片通常由电源引脚、输入引脚和输出引脚组成。

其中，电源引脚用于接入供电电源，输入引脚用于接入输入信号，输出引脚用于输出放大后的信号。

在工作时，ADI运放放大电路芯片首先将输入信号经过放大电路，放大的倍数由芯片内部的放大倍数设置决定。

然后，放大后的信号经过输出电路，输出到外部电路中。

在放大过程中，运放芯片通过负反馈电路来控制放大倍数和频率响应，使得输出信号更加稳定和准确。

二、特点1. 高增益：ADI运放放大电路芯片具有高增益特性，可以将微弱的输入信号放大为较大的输出信号，保证信号的完整性和准确性。

2. 低失真：运放芯片通过优化电路设计和使用高质量的材料，能够有效降低失真率，提高信号的保真度。

3. 宽带宽：ADI运放放大电路芯片具有较宽的频率响应范围，可以放大多种频率范围内的信号。

4. 低噪声：运放芯片在放大信号时，能够有效抑制噪声的干扰，提高信号的清晰度和可靠性。

5. 低功耗：ADI运放放大电路芯片采用先进的功耗管理技术，能够在保证性能的同时，降低功耗，延长电池寿命。

三、应用领域1. 音频放大器：ADI运放放大电路芯片在音响设备中得到广泛应用，可以将低音频信号放大为高音频信号，提升音质和音量。

2. 功率放大器：运放芯片可以将低功率信号放大为高功率信号，用于驱动各种负载，如扬声器、电机等。

3. 信号处理：ADI运放放大电路芯片可以对输入信号进行滤波、调节和放大，用于信号处理和控制。

4. 测量仪器：运放芯片在测量仪器中具有重要作用，可以放大微弱的测量信号，提高测量的准确性和灵敏度。

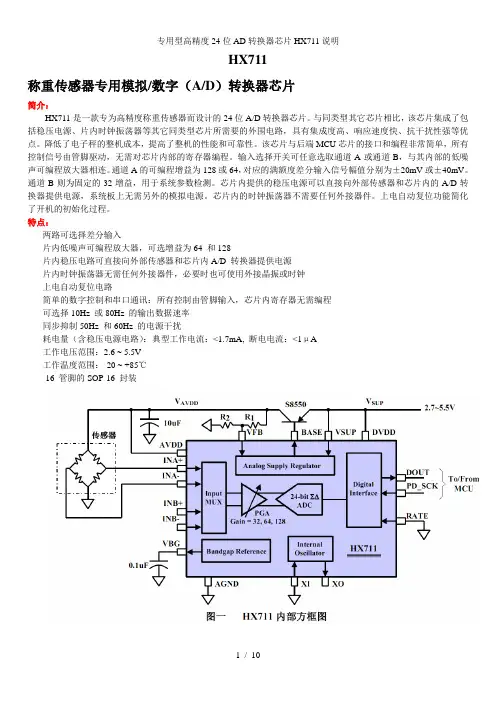

HX711称重传感器专用模拟/数字（A/D）转换器芯片简介：HX711是一款专为高精度称重传感器而设计的24位A/D转换器芯片。

与同类型其它芯片相比，该芯片集成了包括稳压电源、片内时钟振荡器等其它同类型芯片所需要的外围电路，具有集成度高、响应速度快、抗干扰性强等优点。

降低了电子秤的整机成本，提高了整机的性能和可靠性。

该芯片与后端MCU芯片的接口和编程非常简单，所有控制信号由管脚驱动，无需对芯片内部的寄存器编程。

输入选择开关可任意选取通道A或通道B，与其内部的低噪声可编程放大器相连。

通道A的可编程增益为128或64，对应的满额度差分输入信号幅值分别为±20mV或±40mV。

通道B则为固定的32增益，用于系统参数检测。

芯片内提供的稳压电源可以直接向外部传感器和芯片内的A/D转换器提供电源，系统板上无需另外的模拟电源。

芯片内的时钟振荡器不需要任何外接器件。

上电自动复位功能简化了开机的初始化过程。

特点：两路可选择差分输入片内低噪声可编程放大器，可选增益为64 和128片内稳压电路可直接向外部传感器和芯片内A/D 转换器提供电源片内时钟振荡器无需任何外接器件，必要时也可使用外接晶振或时钟上电自动复位电路简单的数字控制和串口通讯：所有控制由管脚输入，芯片内寄存器无需编程可选择10Hz 或80Hz 的输出数据速率同步抑制50Hz 和60Hz 的电源干扰耗电量（含稳压电源电路）：典型工作电流：<1.7mA, 断电电流：<1μA工作电压范围：2.6 ~ 5.5V工作温度范围：-20 ~ +85℃16 管脚的SOP-16 封装管脚说明模拟输入通道A模拟差分输入可直接与桥式传感器的差分输出相接。

由于桥式传感器输出的信号较小，为了充分利用A/D 转换器的输入动态范围，该通道的可编程增益较大，为128或64。

这些增益所对应的满量程差分输入电压分别±20mV或±40mV。

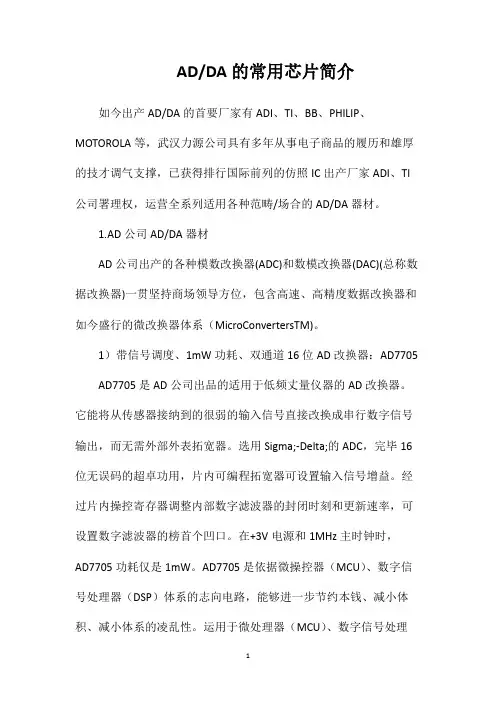

AD/DA的常用芯片简介如今出产AD/DA的首要厂家有ADI、TI、BB、PHILIP、MOTOROLA等，武汉力源公司具有多年从事电子商品的履历和雄厚的技才调气支撑，已获得排行国际前列的仿照IC出产厂家ADI、TI 公司署理权，运营全系列适用各种范畴/场合的AD/DA器材。

1.AD公司AD/DA器材AD公司出产的各种模数改换器(ADC)和数模改换器(DAC)(总称数据改换器)一贯坚持商场领导方位，包含高速、高精度数据改换器和如今盛行的微改换器体系（MicroConvertersTM)。

1）带信号调度、1mW功耗、双通道16位AD改换器：AD7705 AD7705是AD公司出品的适用于低频丈量仪器的AD改换器。

它能将从传感器接纳到的很弱的输入信号直接改换成串行数字信号输出，而无需外部外表拓宽器。

选用Sigma;-Delta;的ADC，完毕16位无误码的超卓功用，片内可编程拓宽器可设置输入信号增益。

经过片内操控寄存器调整内部数字滤波器的封闭时刻和更新速率，可设置数字滤波器的榜首个凹口。

在+3V电源和1MHz主时钟时，AD7705功耗仅是1mW。

AD7705是依据微操控器（MCU）、数字信号处理器（DSP）体系的志向电路，能够进一步节约本钱、减小体积、减小体系的凌乱性。

运用于微处理器（MCU）、数字信号处理（DSP）体系，手持式仪器，散布式数据搜团体系。

2）3V/5VCMOS信号调度AD改换器：AD7714AD7714是一个无缺的用于低频丈量运用场合的仿照前端，用于直接从传感器接纳小信号并输出串行数字量。

它运用Sigma;-Delta;改换技能完毕高达24位精度的代码而不会扔掉。

输入信号加至坐落仿照调制器前端的专用可编程增益拓宽器。

调制器的输出经片内数字滤波器进行处理。

数字滤波器的初度陷波经过片内操控寄存器来编程，此寄存器能够调度滤波的截止时刻和树立时刻。

AD7714有3个差分仿照输入（也可所以5个伪差分仿照输入）和一个差分基准输入。

目前AD/DA的常用‎芯片简介目前AD/DA的常用‎芯片简介产AD/DA的主要‎厂家有AD‎I、TI、BB、PHILI‎P、MOTOR‎O LA等，武汉力源公‎司拥有多年‎从事电子产‎品的经验和‎雄厚的技术‎力量支持，已取得排名‎世界前列的‎模拟IC生‎产厂家AD‎I、TI公司代‎理权，经营全系列‎适用各种领‎域/场合的AD‎/DA器件。

1. AD公司A‎D/DA器件w‎AD公司生‎产的各种模‎数转换器(ADC)和数模转换‎器(DAC)(统称数据转‎换器)一直保持市‎场领导地位‎，包括高速、高精度数据‎转换器和目‎前流行的微‎转换器系统‎（Micro‎C onve‎r ters‎T M )。

1）带信号调理‎、1mW功耗‎、双通道16‎位AD转换‎器：AD770‎5AD770‎5是AD公‎司出品的适‎用于低频测‎量仪器的A‎D转换器。

它能将从传‎感器接收到‎的很弱的输‎入信号直接‎转换成串行‎数字信号输‎出，而无需外部‎仪表放大器‎。

采用Σ-Δ的ADC‎，实现16位‎无误码的良‎好性能，片内可编程‎放大器可设‎置输入信号‎增益。

通过片内控‎制寄存器调‎整内部数字‎滤波器的关‎闭时间和更‎新速率，可设置数字‎滤波器的第‎一个凹口。

在+3V电源和‎1MHz主‎时钟时， AD770‎5功耗仅是‎1mW。

AD770‎5是基于微‎控制器（MCU）、数字信号处‎理器（DSP）系统的理想‎电路，能够进一步‎节省成本、缩小体积、减小系统的‎复杂性。

应用于微处‎理器（MCU）、数字信号处‎理（DSP）系统，手持式仪器‎，分布式数据‎采集系统。

2）3V/5V CMOS信‎号调节AD‎转换器：AD771‎4AD771‎4是一个完‎整的用于低‎频测量应用‎场合的模拟‎前端，用于直接从‎传感器接收‎小信号并输‎出串行数字‎量。

它使用Σ-Δ转换技术‎实现高达2‎4位精度的‎代码而不会‎丢失。

输入信号加‎至位于模拟‎调制器前端‎的专用可编‎程增益放大‎器。

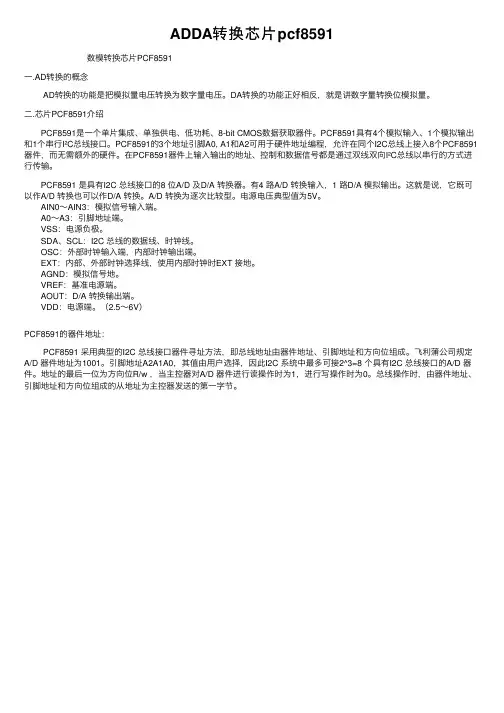

ADDA转换芯⽚pcf8591数模转换芯⽚PCF8591⼀.AD转换的概念 AD转换的功能是把模拟量电压转换为数字量电压。

DA转换的功能正好相反，就是讲数字量转换位模拟量。

⼆.芯⽚PCF8591介绍 PCF8591是⼀个单⽚集成、单独供电、低功耗、8-bit CMOS数据获取器件。

PCF8591具有4个模拟输⼊、1个模拟输出和1个串⾏I²C总线接⼝。

PCF8591的3个地址引脚A0, A1和A2可⽤于硬件地址编程，允许在同个I2C总线上接⼊8个PCF8591器件，⽽⽆需额外的硬件。

在PCF8591器件上输⼊输出的地址、控制和数据信号都是通过双线双向I²C总线以串⾏的⽅式进⾏传输。

PCF8591 是具有I2C 总线接⼝的8 位A/D 及D/A 转换器。

有4 路A/D 转换输⼊，1 路D/A 模拟输出。

这就是说，它既可以作A/D 转换也可以作D/A 转换。

A/D 转换为逐次⽐较型。

电源电压典型值为5V。

AIN0～AIN3：模拟信号输⼊端。

A0～A3：引脚地址端。

VSS：电源负极。

SDA、SCL：I2C 总线的数据线、时钟线。

OSC：外部时钟输⼊端，内部时钟输出端。

EXT：内部、外部时钟选择线，使⽤内部时钟时EXT 接地。

AGND：模拟信号地。

VREF：基准电源端。

AOUT：D/A 转换输出端。

VDD：电源端。

（2.5～6V）PCF8591的器件地址： PCF8591 采⽤典型的I2C 总线接⼝器件寻址⽅法，即总线地址由器件地址、引脚地址和⽅向位组成。

飞利蒲公司规定A/D 器件地址为1001。

引脚地址A2A1A0，其值由⽤户选择，因此I2C 系统中最多可接2^3=8 个具有I2C 总线接⼝的A/D 器件。

地址的最后⼀位为⽅向位R/w ，当主控器对A/D 器件进⾏读操作时为1，进⾏写操作时为0。

总线操作时，由器件地址、引脚地址和⽅向位组成的从地址为主控器发送的第⼀字节。

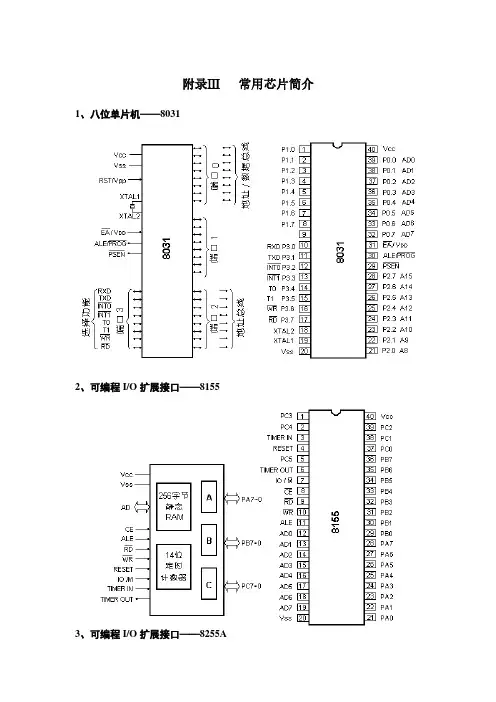

附录Ⅲ常用芯片简介1、八位单片机——80312、可编程I/O扩展接口——81553、可编程I/O扩展接口——8255A4、A/D转换芯片——ADC0809ADC0809是逐次比较式8位模数转换芯片，它是CMOS器件，其内部包括8路模拟开关，以及地址锁存译码，有三条地址输入线。

该芯片内部还有便于和微机数据总线相连的三态输出锁存器。

引脚信号分述如下：IN0~IN7：8路模拟信号输入；D0~D7：A/D转换后的数据输出端；ADDA、ADDB、ADDC：模拟通道选择地址信号，ADDA为低位；+Vref 、-Vref：正、负参考电压；CLK：时钟信号，最大640KHZ；START：A/D转换启动信号；EOC：转换结束信号，由低变高；ALE：允许地址锁存信号，当此信号有效时，送入的通道地址便被锁存，通常与START信号相连；OE：允许输出信号，高电平有效，此时三态门与数据总线接通。

注：ALE信号宽度不小于100ns，启动信号宽度不小于100ns，地址保持时间不小于25ns。

5、D/A转换芯片——DAC0832DAC0832为CMOS器件，八位电流DAC，它的电源采用单电源形式，电源范围+5V~+15V，参考电压Vref可在-10V~+10V范围内选择，转换速度约为1 s。

引脚信号分述如下：D0~D7：数据输入，未选通为三态。

CS：片选信号，使用时可由地址译码提供。

ILE：允许输入锁存信号。

WR1、WR2：写信号。

XFER：传送控制信号，用来控制WR2信号。

Iout1、Iout2：电流输出端。

Vref：外接参考电压，范围从-10V~+10V。

Rfb：为反馈电阻。

AGND、DGND：分别为模拟地和数字地。

6、程序存储器芯片——2764、272567、数据存储器芯片——6264、622568、四2输入与非门——74LS009、四2输入或非门——74LS0210、六反相器——74LS0411、六缓冲器——740712、四2输入或门——74LS3213、74LS138译码器14、八反相缓冲/驱动器——74LS24015、八输入八输出缓冲/驱动器——74LS24416、八输入D触发器——74LS27317、八输入D锁存器——74LS37318、通用串行口——RS232。
