常用接口芯片及应用1. 介绍接口芯片是计算机系统中用于连接各个设备和外部接口的重要组件。

它们可以实现设备之间的数据传输和通信，并且支持各种不同的接口标准和协议。

在现代电子产品中，常用接口芯片被广泛应用于各个领域，如计算机、通信、汽车、工业控制等。

本文将介绍一些常用的接口芯片以及它们的应用。

2. USB接口芯片USB（Universal Serial Bus）是一种常用的计算机接口标准，用于连接外部设备和计算机主机。

USB接口芯片通常包括USB控制器和USB PHY（Physical Layer）两部分。

USB控制器负责处理USB协议的逻辑层，而USB PHY负责处理USB物理层的电信号转换。

USB接口芯片的应用非常广泛，如打印机、扫描仪、摄像头、音频设备等。

3. Ethernet接口芯片Ethernet（以太网）是一种用于局域网（LAN）的常用接口标准。

Ethernet接口芯片通常包括MAC（Media Access Control）子层和物理层接口部分。

它们可以支持不同的以太网速度和传输介质，如10/100/1000 Mbps和光纤、双绞线等。

Ethernet接口芯片的应用非常广泛，如网络交换机、路由器、网络存储设备等。

4. HDMI接口芯片HDMI（High-Definition Multimedia Interface）是一种用于高清视频和音频传输的接口标准。

HDMI接口芯片通常包括HDMI控制器和HDMI PHY两部分。

HDMI控制器负责处理HDMI协议的逻辑层，而HDMI PHY负责处理HDMI物理层的电信号转换。

HDMI接口芯片广泛应用于高清电视、投影仪、显示器等设备。

5. SPI接口芯片SPI（Serial Peripheral Interface）是一种用于外围设备和微控制器之间的串行通信接口。

SPI接口芯片通常包括SPI控制器和SPI PHY两部分。

SPI控制器负责处理SPI协议的逻辑层，而SPI PHY负责处理SPI物理层的电信号转换。

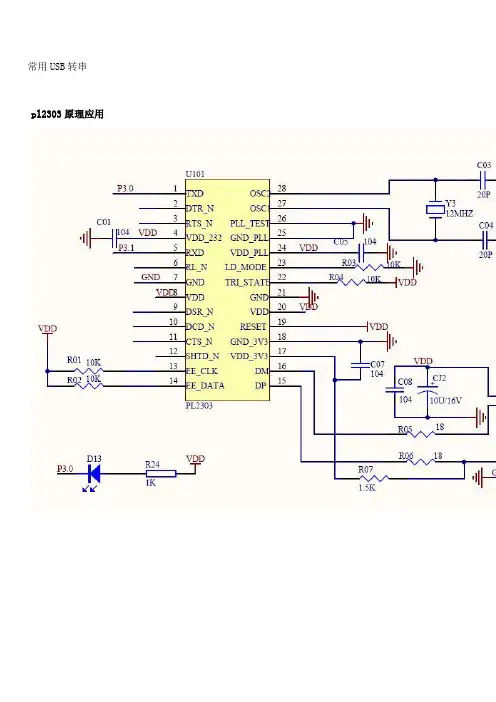

常用USB转串pl2303原理应用PL2303符合USB1.1标准，价格3RMB.2 CP2102／CP2103简介Silicon Laboratories公司推出的USB接口与RS232接口转换器CP2102／CP2103是一款高度集成的USB-UART桥接器，提供一个使用最小化元件和PCB空间来实现RS232转换USB的简便解决方案。

如图1所示，CP2102／CP2103包含了一个USB功能控制器、USB收发器、振荡器和带有全部调制解调器控制信号的异步串行数据总线(UART)，采用5 mm×5 mm MLP-28的封装。

CP2102／CP2103作为USB／RS232双向转换器，一方面可以从丰机接收USB数据并将其转换为RS232信息流格式发送给外设；另一方面可从RS232外设接收数据转换为USB数据格式传送至主机，其中包括控制和握手信号。

2.1 USB功能控制器和收发器2.2 异步串行数据总线(UART)接口CP2102／CP2103 UART接口包括TX (发送)和RX(接收)数据信号以及RTS、CTS、DSR、DTR、DCD和RI控制信号。

UART支持RTS／CTS、DSR／DTR和X-On／X-Off握手。

通过编程设置UART，支持各种数据格式和波特率。

在PC机的COM端口编程设置UART的数据格式和波特率。

表1为其数据格式和波特率。

2.3 内部EEPROMCP2102／CP2103内部集成有1个EEPROM，用于存储由设备制造商定义的USB供应商ID、产品ID、产品说明、电源参数、器件版本号和器件序列号等信息。

USB配置数据的定义是可选的。

如果EEPROM没有被OEM的数据占用，则采用表1所示的默认配置数据。

注意，对于可能使用多个基于CP2102／CP2103连接到同一PC机的OEM应用来说，则需要专用的序列号。

内部EEPROM是通过USB编程设置的，允许OEM的USB配置数据和序列号可以在出厂和测试时直接写入系统板上的CP2102／CP2103。

常用芯片的型号性能指标及适用场合1.中央处理器（CPU）性能指标：10核20线程，主频3.7GHz（可超频至5.3GHz），20MB Intel Smart Cache，集成Intel UHD Graphics 630。

适用场合：高性能计算、游戏、设计等需要处理大量计算任务的场景。

2.图形处理器（GPU）型号：NVIDIA GeForce RTX 3080性能指标：8704个CUDA核心，主频1.44GHz（可超频至1.71GHz），显存10GBGDDR6X。

适用场合：游戏、图形渲染、机器学习等需要大规模并行计算的场景。

3.嵌入式处理器（MCU）型号：STMicroelectronics STM32F407性能指标：32位ARM Cortex-M4核心，主频168MHz，1MB Flash存储器，192KB SRAM。

适用场合：嵌入式系统、物联网设备、工业控制等对功耗和成本有限制的场景。

4.数字信号处理器（DSP）性能指标：32位双核SHARC+核心，主频400MHz，2MBRAM，16GB/s传输带宽。

适用场合：音频处理、视频编解码、通信系统等需要高性能信号处理的场景。

5.存储器芯片型号：Samsung PM1733性能指标：PCIe4.0接口，读取速度达到8GB/s，写入速度达到3.8GB/s，容量可达30.72TB。

适用场合：大规模数据存储、高性能计算、云计算等需要高速、大容量存储的场景。

6.网络芯片性能指标：支持千兆以太网，具备TCP/IP卸载引擎、虚拟化支持、高可靠性等特性。

适用场合：服务器、网络设备等需要高速网络传输和大量并发连接的场景。

7.无线通信芯片性能指标：支持5G NR下行速度达到7.5Gbps，上行速度达到3Gbps，支持多SIM卡、多载波聚合等功能。

适用场合：移动通信设备、物联网设备等需要高速稳定无线连接的场景。

8.传感器芯片型号：STMicroelectronics LIS3DH性能指标：三轴加速度传感器，测量范围可达±16g，分辨率可达0.01g。

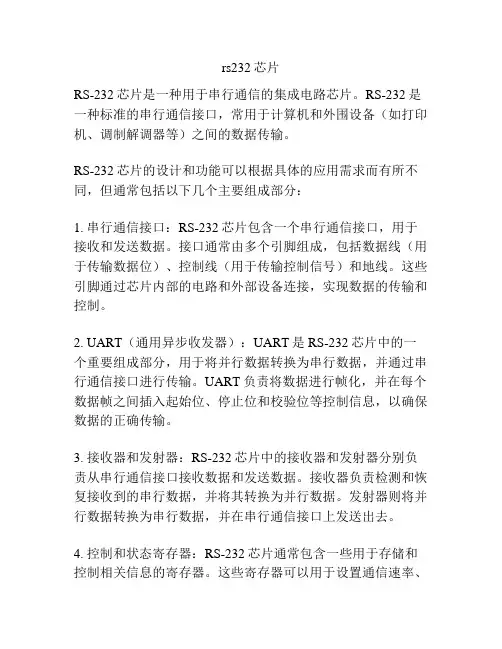

rs232芯片RS-232芯片是一种用于串行通信的集成电路芯片。

RS-232是一种标准的串行通信接口，常用于计算机和外围设备（如打印机、调制解调器等）之间的数据传输。

RS-232芯片的设计和功能可以根据具体的应用需求而有所不同，但通常包括以下几个主要组成部分：1. 串行通信接口：RS-232芯片包含一个串行通信接口，用于接收和发送数据。

接口通常由多个引脚组成，包括数据线（用于传输数据位）、控制线（用于传输控制信号）和地线。

这些引脚通过芯片内部的电路和外部设备连接，实现数据的传输和控制。

2. UART（通用异步收发器）：UART是RS-232芯片中的一个重要组成部分，用于将并行数据转换为串行数据，并通过串行通信接口进行传输。

UART负责将数据进行帧化，并在每个数据帧之间插入起始位、停止位和校验位等控制信息，以确保数据的正确传输。

3. 接收器和发射器：RS-232芯片中的接收器和发射器分别负责从串行通信接口接收数据和发送数据。

接收器负责检测和恢复接收到的串行数据，并将其转换为并行数据。

发射器则将并行数据转换为串行数据，并在串行通信接口上发送出去。

4. 控制和状态寄存器：RS-232芯片通常包含一些用于存储和控制相关信息的寄存器。

这些寄存器可以用于设置通信速率、校验模式和其他参数，以及监控和报告芯片的工作状态。

5. 电压转换电路：由于RS-232和常见的数字逻辑电平（如TTL）之间存在差异，RS-232芯片通常需要包含电压转换电路，以便能够与其他设备进行兼容。

这些电路可以将RS-232的信号电平转换为其他逻辑电平，并进行相应的电压级转换。

RS-232芯片的应用非常广泛，包括计算机通信、工业自动化、仪器仪表、通信设备等领域。

通过RS-232芯片，设备可以通过简单的串行接口实现数据的可靠传输和控制。

总之，RS-232芯片是一种用于串行通信的集成电路芯片，具有串行通信接口、UART、接收器和发射器、控制和状态寄存器以及电压转换电路等主要组成部分。

常用芯片常用芯片1：介绍本文档旨在介绍常用的芯片类型和其应用领域。

芯片是的核心部件，它们负责控制和驱动的运动、感知和决策能力。

了解不同的芯片类型和其特点可以帮助开发者选择合适的芯片，从而设计出更高性能和更智能的系统。

2：控制芯片控制芯片是中最重要的部件之一，它负责处理的运动控制、姿态控制和运动规划等任务。

常见的控制芯片包括：2.1 单片机（Microcontroller）单片机是一种集成了微处理器、存储器和各类接口的单芯片系统。

它通常用于较简单的应用，如遥控车、简单机械臂等。

2.2 嵌入式处理器（Embedded Processor）嵌入式处理器是一种专用的处理器，具有低功耗、高性能和丰富的外设接口。

它广泛用于工业、服务等复杂的系统。

2.3 FPGA（Field-Programmable Gate Array）FPGA是一种可编程逻辑器件，具有高度灵活性和可重构性。

它可以实现定制化的控制逻辑，常用于需要高实时性和并行计算能力的应用。

3：感知芯片感知芯片是实现环境感知和人机交互的关键组件，它可以接收、处理和分析传感器信号，以获取周围环境的信息。

常见的感知芯片包括：3.1 视觉处理器（Vision Processor）视觉处理器是一种专用的处理器，用于实时图像处理和分析。

它可以提取图像特征并实现目标识别、跟踪和三维重建等功能。

3.2 深度学习芯片（Deep Learning Chip）深度学习芯片是一种专用的芯片，用于实现深度学习算法。

它具有高并行计算能力和低功耗特点，可以用于图像识别、语音识别和自然语言处理等任务。

3.3 传感器接口芯片（Sensor Interface Chip）传感器接口芯片是一种与传感器连接的接口芯片，它可以将传感器信号转化为数字信号，并提供给控制芯片进行处理和分析。

4：决策芯片决策芯片是实现自主决策和规划能力的关键组件，它可以处理感知数据并相应的动作。

常见的决策芯片包括：4.1 高级控制单元（High-level Control Unit）高级控制单元是一种专用的芯片，用于实现的高级决策和规划算法。

单片机原理接口及应用单片机是一种集成电路芯片，包含了中央处理器、存储器和各种输入输出接口等基本组成部分。

单片机通过其接口与外部设备进行通信，实现各种应用。

1. 数字输入输出接口(Digital I/O Interface):单片机通过数字输入输出接口连接外部设备。

通过设置相应的寄存器和引脚配置，单片机可以读取外部器件的状态，并且能够控制外部器件的输出信号。

数字输入输出接口常用于连接开关、LED、蜂鸣器等设备。

2. 模拟输入输出接口(Analog I/O Interface):单片机的模拟输入输出接口可以将模拟信号转换为数字信号，或将数字信号转换为模拟信号。

通过模拟输入输出接口，单片机可以实现模拟信号的采集和输出，例如连接温度传感器、光电传感器等。

3. 串口接口(Serial Interface):串口接口是单片机与外部设备进行数据传输的重要接口。

单片机通过串口接口可以与计算机或其他单片机进行通信。

串口的通信速度和传输协议可以根据具体需求进行设置。

4. I2C总线接口(I2C bus Interface):I2C总线接口是一种常用的串行通信协议，具有多主机、多从机的特点。

单片机通过I2C总线接口可以与各种器件进行通信，如传感器、实时时钟等。

5. SPI接口(Serial Peripheral Interface):SPI接口是一种高速同步串行通信接口，常用于单片机与外部存储器、显示器和其他外设的连接。

SPI接口可以实现全双工通信，具有高速传输的优势。

6. 中断接口(Interrupt Interface):中断是单片机处理外部事件的一种方式。

通过中断接口，单片机可以响应来自外部设备的信号，并及时处理相应的事件，提高系统的实时性。

以上是单片机的一些常用接口及其应用。

不同的单片机具有不同的接口类型和功能，可以根据具体的应用需求选择合适的单片机型号。

8255A芯片简介及其应用班级：姓名：学号：一、简介8255是Intel公司生产的可编程并行I/O接口芯片，有3个8位并行I/O口。

具有3个通道3种工作方式的可编程并行接口芯片（40引脚）。

其各口功能可由软件选择，使用灵活，通用性强。

8255可作为单片机与多种外设连接时的中间接口电路。

二、内部结构8255作为主机与外设的连接芯片，必须提供与主机相连的3个总线接口，即数据线、地址线、控制线接口。

同时必须具有与外设连接的接口A、B、C口。

由于8255可编程,所以必须具有逻辑控制部分，因而8255内部结构分为3个部分：与CPU连接部分、与外设连接部分、控制部分。

1）与CPU连接部分根据定义，8255能并行传送8位数据，所以其数据线为8根D0～D7。

由于8255具有3个通道A、B、C，所以只要两根地址线就能寻址A、B、C 口及控制寄存器，故地址线为两根A0～A1。

此外CPU要对8255进行读、写与片选操作，所以控制线为片选、复位、读、写信号。

各信号的引脚编号如下：（1）数据总线DB：编号为D0～D7，用于8255与CPU传送8位数据。

（2）地址总线AB：编号为A0～A1，用于选择A、B、C口与控制寄存器。

（3）控制总线CB：片选信号、复位信号RST、写信号、读信号。

当CPU 要对8255进行读、写操作时，必须先向8255发片选信号选中8255芯片，然后发读信号或写信号对8255进行读或写数据的操作。

2）与外设接口部分根据定义，8255有3个通道A、B、C与外设连接，每个通道又有8根线与外设连接，所以8255可以用24根线与外设连接，若进行开关量控制，则8255可同时控制24路开关。

各通道的引脚编号如下：（1）A口：编号为PA0～PA7，用于8255向外设输入输出8位并行数据。

（2）B口：编号为PB0～PB7，用于8255向外设输入输出8位并行数据。

（3）C口：编号为PC0～PC7，用于8255向外设输入输出8位并行数据，当8255工作于应答I/O方式时，C口用于应答信号的通信。

USB接口芯片FT245BM的功能及其应用The Function and Application of USB Interface Chip FT245BM国防科技大学张景悦王明磊摘要：FT245BM芯片是FTDI(Future Technology Devices Intl. Ltd)公司生产的一种USB接口芯片，支持USB协议与并行I/O协议之间的转换，文中主要介绍了FT245BM芯片的内部结构、功能、工作原理，以及基于FT245BM芯片的硬件接口设计及软件编程。

关键字：FT245BM；USB概要通用串行总线USB（Universal Serial Bus）由于具有数据传输速率高、易于使用、支持热插拔等特点，越来越成为一种流行的计算机通信接口。

FT245BM芯片是由FTDI(Future Technology Devices Intl. Ltd)公司推出的第二代USB接口芯片，与其他USB芯片相比，应用FT245BM芯片进行USB外设开发，只需熟悉单片机（MCU）编程及简单的VC或VB 编程，而无需考虑固件设计以及驱动程序的编写，从而能大大缩短USB 外设产品的开发周期。

此外，FT245BM支持USB1.1及USB2.0规范，数据传输速度可达到1M byte/s。

因此，FT245BM是开发USB外设所需接口芯片的极佳选择。

FT245BM的结构与功能FT245BM芯片是一种32脚，LQFP封装的芯片，管脚定义如下：D[0-7]（25，24，23，22，21，20，19，18）：双向数据信号线；RD#（16）：读信号；WR（15）：写信号；TXE#（14）：FIFO发送缓冲区空标志信号；RXF#（12）：FIFO接收缓冲区非空标志信号；USBDP（7），USBDM（8）：USB数据信号正端，USB数据信号负端；EECS（32），EESK（1），EEDATA（2）：EEPROM片选线，时钟线，数据线；PWREN（10）：电源使能信号；SI/MU（11）：立即发送或唤醒信号；RESET（4）：复位信号；RSTOUT（5）：内部复位生成器的输出信号；XTIN（27），XTOUT（28）：时钟输入信号，输出信号；TEST（31）：测试信号；3V3OUT（6）：3.3V输出信号；VCC（3，26），VCCIO（13），AVCC（30）：芯片电源，控制引脚电源，内部模拟电源；GND（9，17），AGND（29）：芯片地，内部模拟地。

常用USB转串口芯片介绍常用USB转串口芯片介绍USB转串口是计算机与串行设备之间相互连接的方式。

使用串口通信协议，可以将计算机与各种设备连接起来，如调试器、机器人、嵌入式设备等。

USB转串口芯片则是用于将计算机的USB接口转为串口信号输出，实现计算机与串口设备的通讯。

下文将讨论常用的USB转串口芯片及其特点。

1. FTDI芯片FTDI（Future Technology Devices International）公司的FT232系列芯片是最常用的USB转串口芯片之一，在市场上具有较高的占有率和口碑。

FTDI的芯片采用USB2.0接口，支持全速和高速传输，通讯速率可达到12Mbps。

FT232系列芯片提供了专业的驱动程序，可以在Windows、Linux、MAC OS、Android 等多个操作系统下使用，兼容USB1.1和USB2.0接口。

此外，FTDI还提供了免费的开发工具、应用手册和API文档，可自定义串口输出格式和流控方式。

2. CP2102芯片CP2102芯片由Silicon Laboratories公司生产，是另一种常用的USB转串口芯片。

CP2102通过USB2.0接口，支持全速和高速传输，通讯速率最高可达1Mbps。

这种芯片具有低功耗、低成本、体积小、易于集成等特点。

CP2102还支持多种工作模式和流控方式，例如直接模式、流控模式、硬件流控等，可根据应用场景自行选择。

3. CH340芯片CH340芯片由中国北京朝晖公司研发生产，是国内一种比较流行的USB转串口芯片。

CH340通过USB1.1接口，传输速率最高可达115200bps，为节约成本采用了单片机内部RC振荡器，因此准确度相对较低。

不过，CH340的性价比非常高，价格便宜，需要的元器件也很少，很适合嵌入式开发、单片机下载等领域的用户。

4. PL2303芯片PL2303芯片是由Prolific Technology公司开发的USB转串口芯片。

常用接口芯片及应用1. 引言接口芯片是指在电子设备中作为连接器和连接器之间传输数据的一个媒介，扮演着信息传输的角色。

它能够对各种类型的数据进行解码和编码，并将其传输给终端设备。

常用接口芯片的种类繁多，本文将介绍一些常见的接口芯片及其应用。

2. USB接口芯片USB（Universal Serial Bus）是一种用于连接计算机与外部设备的串行总线。

USB接口芯片是用于USB接口的控制芯片。

它具有高速传输、热插拔和低功耗等特点，在计算机、手机、打印机等设备中广泛应用。

2.1 USB Type-C接口芯片USB Type-C接口芯片是一种新一代的USB接口标准，它可以实现高速数据传输和充电功能。

它的接口形状小巧，可以实现正反插拔，大大提高了用户的使用体验。

USB Type-C接口芯片广泛应用于笔记本电脑、智能手机、平板电脑等设备。

2.2 USB3.0接口芯片USB 3.0接口芯片是一种高速USB接口标准，它具有较高的数据传输速率和更大的带宽。

USB 3.0接口芯片可用于外部存储设备、高清摄像头、高速打印机等设备的连接。

3. HDMI接口芯片HDMI（High Definition Multimedia Interface）是一种用于高清视频和音频传输的接口标准。

HDMI接口芯片可以将高清视频和音频信号传输到显示器或电视上，实现高质量的影音体验。

HDMI接口芯片广泛应用于家庭影院、游戏机、高清电视等设备。

它的主要特点是支持高清视频传输、音频传输和多通道音频传输。

4. Ethernet接口芯片Ethernet是一种常见的局域网接口标准，用于在计算机和其他设备之间传输数据。

Ethernet接口芯片是用于Ethernet接口的控制芯片。

它可以实现高速网络连接、数据传输和数据包处理。

Ethernet接口芯片广泛应用于网络交换机、路由器、服务器等设备。

它的主要特点是支持高速数据传输、多种连接方式和广域网接入。

5. 蓝牙接口芯片蓝牙接口芯片用于实现蓝牙无线通信。

ar8033用法-回复AR8033是一款常用的以太网物理层接口芯片，广泛应用于网络设备和嵌入式系统中。

本文将一步一步回答有关AR8033的用法，以帮助读者更好地了解和使用这款芯片。

第一步：介绍AR8033芯片AR8033芯片是由德州仪器公司（Texas Instruments）推出的一款集成式以太网物理层接口（PHY）芯片。

它采用了低功耗设计，适用于各类网络设备，如路由器、交换机、无线接入点等。

AR8033支持IEEE 802.3标准，可实现10/100/1000Mbps自适应速率，并提供全双工和半双工通讯模式。

第二步：AR8033的引脚功能AR8033芯片共有48个引脚，其中包括用于数据传输和控制的引脚。

以下是AR8033的主要引脚功能介绍：1. MDIO：这是一个双向串行接口，用于与主控制器进行通信，传输控制和配置数据。

2. MDC：时钟引脚，用于控制MDIO的数据传输速率。

3. TX0/RX0：这是第一个以太网通道的发送和接收引脚。

4. TX1/RX1：这是第二个以太网通道的发送和接收引脚。

5. LED0/LED1：这些引脚用于连接到LED指示灯，以显示网络连接状态。

以上只是AR8033芯片部分引脚的功能介绍，其他引脚的功能可根据具体需求进行配置和使用。

第三步：使用AR8033的基本步骤下面是使用AR8033芯片的基本步骤：1. 连接电源：将AR8033芯片的VCC引脚与正电源连接，将GND引脚与地线连接，确保芯片正常工作。

2. 连接MDIO和MDC引脚：将AR8033的MDIO引脚连接到主控制器的MDIO引脚，将MDC引脚连接到主控制器的MDC引脚，以实现数据传输和控制。

3. 连接以太网通道：将AR8033的TX0/RX0引脚与第一个以太网通道的发送和接收引脚相连，将TX1/RX1引脚与第二个以太网通道的发送和接收引脚相连。

4. 连接LED指示灯：将AR8033的LED0/LED1引脚连接到LED指示灯，以显示网络连接状态。

rs232 接口特性和接口芯片
RS232 接口，就是普通电脑后面那个串口。

一般为9 针的，也有25 针的。

是1970 年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。

它的全名是数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准（RS-232C，其中C 表示此标准修改了三次）。

标准中包括了电气和机械方面的规定。

该标准规定采用一个25 个脚的DB25 连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。

后来随着设备的不断改进，成了目前大家普遍见到的9 脚。

rs232 接口特性：
（1）接口的电气特性：在RS-232C 中任何一条信号线的电压均为负逻辑关系。

即：逻辑1，-5 -15V；逻辑0 +5 +15V 。

噪声容限为2V。

即要求接收器能识别低至+3V 的信号作为逻辑0，高到-3V 的信号作为逻辑1。
