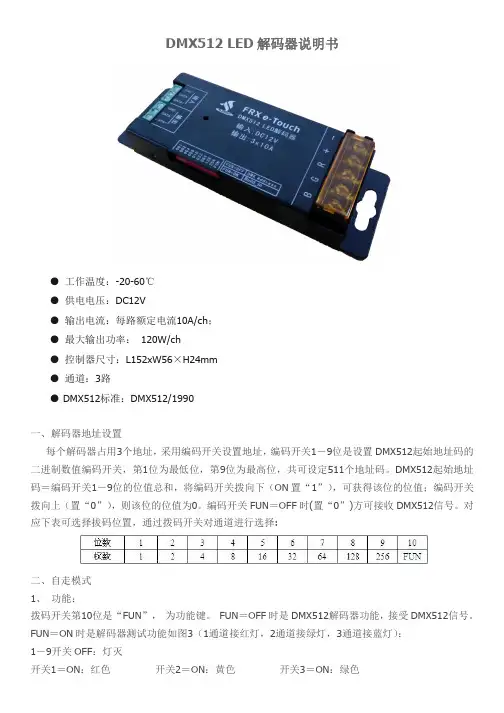

DMX512 LED解码器说明书
● 工作温度：-20-60℃ ● 供电电压：DC12V ● 输出电流：每路额定电流10A/ch； ● 最大输出功率： 120W/ch ● 控制器尺寸：L152xW56×H24mm ● 通道：3路 ● DMX512标准：DMX512/1990 一、解码器地址设置
每个解码器占用3个地址，采用编码开关设置地址，编码开关1－9位是设置DMX512起始地址码的二进制数值编码开关，第1位为最低位，第9位为最高位，共可设定511个地址码。DMX512起始地址
码＝编码开关1－9位的位值总和，将编码开关拨向下（ON置“1”），可获得该位的位值；编码开关拨向上（置“0”），则该位的位值为0。编码开关FUN＝OFF时(置“0”)方可接收DMX512信号。对
应下表可选择拔码位置，通过拨码开关对通道进行选择:
二、自走模式
1、 功能： 拨码开关第10位是“FUN”， 为功能键。 FUN＝OFF时是DMX512解码器功能，接受DMX512信号。
FUN＝ON时是解码器测试功能如图3（1通道接红灯，2通道接绿灯，3通道接蓝灯）： 1－9开关OFF：灯灭
开关1＝ON：红色 开关2＝ON：黄色 开关3＝ON：绿色 开关4＝ON：青色 开关5＝ON：蓝色 开关6＝ON：紫色
开关7＝ON：白色 开关8＝ON：七彩跳变(7档速度选择) 开关9＝ON：全彩渐变(7档速度选择) 开关10＝ON： 自走模式（测试模式）
2、跳变、渐变效果速度选择 1－7开关＝OFF：0档速度
开关1＝ON：1档速度 开关2＝ON：2档速度 开关3＝ON：3档速度 开关4＝ON：4档速度 开关5＝ON：5档速度 开关6＝ON：6档速度
开关7＝ON：7档速度(最慢) 三、DMX512控制模式
通道 定义 说明
1 红
2 绿
3 蓝
4 0～5关闭，6～240频闪，241～255常亮
5 速度 自走速度
6 0～5 RGB控制 6～20：七彩 自走模式-渐变5～127
DMX512控制器使用说明
1. 控制器连线方式:
如图所示，该示意图表示DMX512控台所控制的一条分支线路,所有的DMX512信号都是逐级串联控制，这样理论上可以达到无限多个串接，同时DMX512控台输出信号可同时并联驱动5条这样的主线分支,从而灵活应用于各种场合。注意尽量不要超过5条，否者信号将可能被严重衰减而无法控制，更严重会损坏控台和DMX512控制器.
2. 拨码开关相关
如上图所以，拨码开关为10位，其中1-8位是通道选择，9位为匹配电阻,10位使能接收数据，所有拨码开关都下拨至ON有效.
拨码具体含义详细说明:
1—8位是通道选择，按照8421加权码累加，故一共可以编码256个通道,
1位—-1
2位——2
3位——4
4位——8
5位—-16
6位——32
7位-—64
8位——128
举例说明：
DMX512控台对10通道开始控制，那么拨码值就是10-1=9,将第1位和第4位同时拨至ON有效位
DMX512控台对45通道开始控制，那么拨码值就是45-1=44将第3位第4位第6位同时拨至ON有效位
为什么要将拨码值—1呢?主要是DMX512控台码值为1-256，而DMX512控制器所对应的码值为0—255,所以需要—1进行数据对齐(目前—1对齐是针对该产品而言,其它产品需要根据说明书来配置)。
9位为匹配电阻，10位使能接收数据，让DMX512控制器接收信号时，需要让该2位都拨至ON有效位。
DMX512控制器输出模式控制方式说明：
每个DMX512控制器占用4个通道,通道1为模式控制,通道2—4根据模式1不同而不同 具体见下表：
DMX512控台对10通道开始控制，那么拨码值就是10—1=9，将第1位和第4位同时拨至ON有效位
那么，该控制器就占用10—13四个通道，10对应上表通道1功能,11对应上表通道2功能，12对应上表通道3功能,13对应上表通道4功能，那么下一个控制器只能拨码14或是6，否者 拨码会有重叠造成控制混乱。
PX0408DMX512/RDM RGBW DecoderSummary·Meets DMX512/1990,RDM /2009 protocol·Supported RDM parameters:DISC_UNIQUE_BRANCHDISC_MUTEDISC_UN_MUTEDEVICE_INFOSOFTWARE_VERSION_LABELDMX512/RDM_START_ADDRESSIDENTIFY_DEVICEMANUFACTURER_LABELSUPPORTED_PARAMETERSIn DMX mode set the DMX address manually by switch; in RDMmode, the host computer address allocationProduct FeaturesTechnical Parameter1. The product has 4 channels output. The maximum 8A current per channel and the total power up to 768W.2. Set the address with the dial switch, and the operation is simple and quick.3. 3-pin XLR and RJ45 two DMX interfaces are provided to improve signal transmission efficiency and anti-interference capability.4. With the RDM remote management protocol, the RDM master can browse and set the parameters, the DMX address modification, the device identifica-tion and other operations through the RDM master control.5. It has the functions of short-circuit, over-temperature, overload automatic protection and recovery.6. Fast self-test function.Over Load

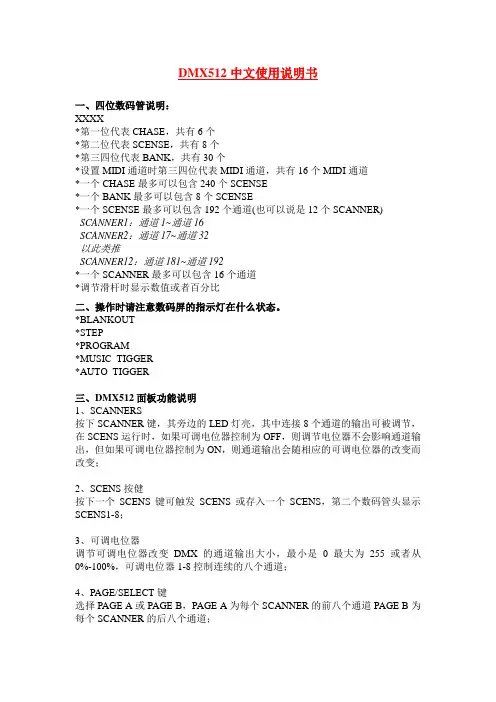

DMX512中文使用说明书
一、四位数码管说明：
XXXX
*第一位代表CHASE，共有6个
*第二位代表SCENSE，共有8个
*第三四位代表BANK，共有30个
*设置MIDI通道时第三四位代表MIDI通道，共有16个MIDI通道
*一个CHASE最多可以包含240个SCENSE
*一个BANK最多可以包含8个SCENSE
*一个SCENSE最多可以包含192个通道(也可以说是12个SCANNER)
SCANNER1：通道1~通道16
SCANNER2：通道17~通道32
以此类推
SCANNER12：通道181~通道192
*一个SCANNER最多可以包含16个通道
*调节滑杆时显示数值或者百分比
二、操作时请注意数码屏的指示灯在什么状态。
*BLANKOUT
*STEP
*PROGRAM
*MUSIC TIGGER
*AUTO TIGGER
三、DMX512面板功能说明
1、SCANNERS
按下SCANNER键，其旁边的LED灯亮，其中连接8个通道的输出可被调节，在SCENS运行时，如果可调电位器控制为OFF，则调节电位器不会影响通道输出，但如果可调电位器控制为ON，则通道输出会随相应的可调电位器的改变而改变；
2、SCENS按健
按下一个SCENS键可触发SCENS或存入一个SCENS，第二个数码管头显示SCENS1-8；
3、可调电位器
调节可调电位器改变DMX的通道输出大小，最小是0最大为255或者从0%-100%，可调电位器1-8控制连续的八个通道；
4、PAGE/SELECT键
选择PAGE A或PAGE B，PAGE A为每个SCANNER的前八个通道PAGE B为每个SCANNER的后八个通道；
5、SPEED SLIDER
推动这个推杆调整走灯速度；
6、FADE TIME SLIDER
推动这个推杆调整FADE TIME；
7、LED DISPLAY
8、BANK按键（↑/↓）
