轮胎基本知识讲座

石块刺穿保护装置


防止石块刺穿的保护设置 多一层对轮胎的保护 抵抗割伤/刺伤/创伤
代表性橫切面
橫切面
青岛双星轮胎工业有限公司
DOUBLE STAR
轮胎负重 (kg) 5000 4500 4000 3500 3000 2500 78 80 82 84 86 88 90 92 94 96 98 Year
带束层
第一层 带 束 胎体帘子布
轮胎部件功能： 胎面 提供抓地力、抗磨损及保护胎体 带束 多层结构（一般4层）,小角度（一般为17-25° ）,承 担主要负荷（70%以上）及防止刺穿胎体 胎侧 为帘布层提供保护,免受曲挠及外界空气影响 胎体 胎体 (一般90° )承受车辆及路面冲击、负荷、刹车、 转向力,在使用气压下支承受车辆的30%负荷 内衬层 附着在无内胎胎里的一层特制橡胶（一般由2层不 同性能胶料构成）, 主要功能是保护胎里、防止空 气外泄 胎圈钢丝 胎圈钢丝能恰当地固定和紧密住轮圈,使其维持 在一定的合适位置 三角胶 填充于胎圈钢丝及胎侧部位的橡胶提供胎圈钢丝 到胎侧硬度（刚性）过渡、加强胎圈强度 胎圈加强层 贴附在胎体末端的钢丝帘布,用来加强及稳定 胎圈到胎侧变形、提高胎圈强度 耐磨胶 一层硬质橡胶,用来防止胎圈与轮圈突缘的摩擦、 腐蚀 內胎 胶质的充气体,放置在有內胎轮胎内用来防止轮胎泄 气 垫带 一个放在内胎与轮圈之间的橡胶圈,防止轮胎破坏到 内胎
乘 用 轮 胎
速度类别标示 ZR 超过 240KM/H
青岛双星轮胎工业有限公司
DOUBLE STAR
负荷指数表
LI 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 KG 45 46.2 47.5 48.7 50 51.5 53 54.5 56 58 60 61.5 63 65 67 69 71 73 75 77.5 80 82.5 85 87.5 90 92.5 95 97.5 100 LI 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 KG 140 145 150 155 160 165 170 175 180 185 190 195 200 206 212 218 224 230 236 243 250 257 265 272 280 290 300 307 315 LI 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 KG 450 462 475 488 500 515 530 545 560 580 600 615 630 650 670 690 710 730 750 775 800 825 850 875 900 925 950 975 1000 LI 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 KG 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950 2000 2060 2120 2180 2240 2300 2360 2430 2500 2575 2650 2725 2800 2900 3000 3075 3150 LI 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 KG 4500 4625 4750 4875 5000 5150 5300 5450 5600 5800 6000 6150 6300 6500 6700 6900 7100 7300 7500 7750 8000 8250 8500 8750 9000 9250 9500 9750 10000

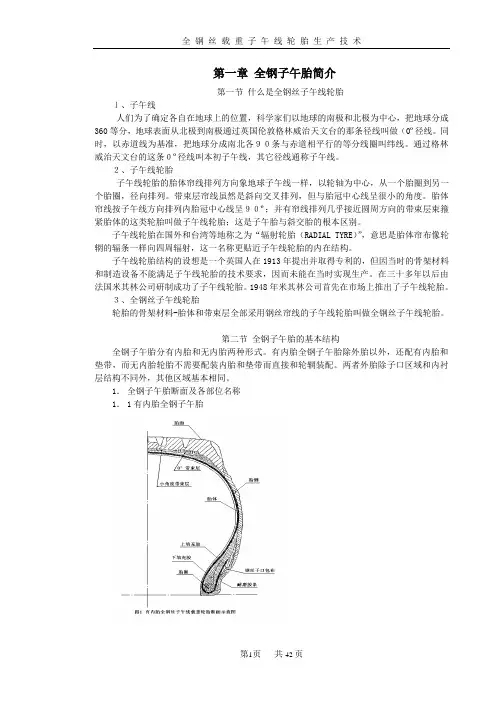

第一章全钢子午胎简介第一节什么是全钢丝子午线轮胎ｌ、子午线人们为了确定各自在地球上的位置，科学家们以地球的南极和北极为中心，把地球分成360等分，地球表面从北极到南极通过英国伦敦格林威治天文台的那条径线叫做（0º径线。

同时，以赤道线为基准，把地球分成南北各９０条与赤道相平行的等分线圈叫纬线。

通过格林威治天文台的这条０º径线叫本初子午线，其它径线通称子午线。

２、子午线轮胎子午线轮胎的胎体帘线排列方向象地球子午线一样，以轮轴为中心，从一个胎圈到另一个胎圈，径向排列。

带束层帘线虽然是斜向交叉排列，但与胎冠中心线呈很小的角度。

胎体帘线按子午线方向排列内胎冠中心线呈９０º；并有帘线排列几乎接近圆周方向的带束层束箍紧胎体的这类轮胎叫做子午线轮胎；这是子午胎与斜交胎的根本区别。

子午线轮胎在国外和台湾等地称之为“辐射轮胎（RADIAL TYRE）”，意思是胎体帘布像轮辋的辐条一样向四周辐射，这一名称更贴近子午线轮胎的内在结构。

子午线轮胎结构的设想是一个英国人在1913年提出并取得专利的，但因当时的骨架材料和制造设备不能满足子午线轮胎的技术要求，因而未能在当时实现生产。

在三十多年以后由法国米其林公司研制成功了子午线轮胎。

1948年米其林公司首先在市场上推出了子午线轮胎。

３、全钢丝子午线轮胎轮胎的骨架材料-胎体和带束层全部采用钢丝帘线的子午线轮胎叫做全钢丝子午线轮胎。

第二节全钢子午胎的基本结构全钢子午胎分有内胎和无内胎两种形式。

有内胎全钢子午胎除外胎以外，还配有内胎和垫带，而无内胎轮胎不需要配装内胎和垫带而直接和轮辋装配。

两者外胎除子口区域和内衬层结构不同外，其他区域基本相同。

1．全钢子午胎断面及各部位名称1．1有内胎全钢子午胎1．2 无内胎全钢胎2．各部件作用：2．1胎面胎面与地面相接触，故除保护胎体之外，尚有耐磨耗、缓和冲击、防滑、驱动和制动等作用。

2．2胎肩胎肩部位较厚，为轮胎支撑部位，此部位厚度大，散热慢，所以在轮胎设计时应特别注意散热功能。

三、华轮公司生产的全部为子午胎
华轮公司生产的轮胎分类： • 全钢载重子午线轮胎（分有内胎、无内胎） • 轻卡子午线轮胎（分有内胎、无内胎） • 轿车子午线轮胎（全部为无内胎）
四、子午胎同斜交胎相比的优点
• • • • • • • 1、滚动阻力小、节约燃料； 2、胎面耐磨、行驶里程高； 3、缓冲性能好、乘坐舒适； 4、耐刺能力强、行驶安全； 5、抓着力大、越野性能好； 6、设计合理、适合高温高速行驶； 7、可多次翻新、综合里程高、成本低。
轮胎上的标示 □ □ □ □ □ □ □ STEEL RADIAL：钢丝辐射层轮胎之标示。 TUBELESS：免内胎标示。 MAX 1140LBS . 36PSI：最大载重及充气量。 SIDE WALL POLYESTER 2：廉纱材质及胎边体构造。 TREAD POLYSTER 2 ＋ STEEL 2：环带层材质及胎面构造。 LOADRANGE B：廉纱载重等级。 通过标准之标记： D O T 美国交通部道路交通安全标准 欧洲共同体轮胎安全标准 □ 此外，具方向性轮胎者，还会有旋转方向之标示。 注意：本节中所提及之标示并不见得会在某一条轮胎上完全标 示出来。 事实上，目前市售轿车胎上所标示出的项目大都少于本节 中所提及者。
胎体（轮胎的主体） 胎体是轮胎的骨架部分，胎体的作用是维持气压，承受负荷 和冲击。 带束层（位于胎面与胎体之间的帘线层） 保护胎体，减缓外部震动，使胎体免受直接挤压和胎面损坏 ，避免胎体帘线层脱胶。 在子午线和带束斜交轮胎中，带束 沿胎冠方向加固于胎体和胎冠之间。不仅具有良好的制动性 能，而且可以通过紧束胎体提高胎面强度。
斜交线轮胎
子午线轮胎
4-2 胎面耐磨、行驶里程高
• 车轮在滚动时，轮胎的一部分圆弧被挤压成弦状，轮胎着 地面的印痕内不仅有变形，而且还有滑移。这种滑移大大 加速了胎面的磨损，速度越高，滑移也越大，胎面的磨损 也急剧增加。 • 子午线轮胎因胎冠刚性大，变形小，几乎没有滑移，此外 子午线轮胎下沉量大，接地面积大，单位面积的压力（接 地压强）小，并且印0—30%

无内胎轮胎胎里及胎圈与轮辋接触面上的耐透气胶层。可以防止胎里空气的泄露，而且轮胎上 若有小破洞时，仍然可以将泄露降至最低并保护胎里。
三角胶： 填充于胎圈钢丝及胎侧部位的橡胶提供胎圈钢丝到胎侧硬度（刚性）过渡、加强胎圈强度 耐磨胶: 一层硬质橡胶,用来防止胎圈与轮圈突缘的摩擦、腐蚀
半钢胎规格标示方法
冠带条(CAPPLY)：
冠带条是提升轮胎动平衡以及均匀性性能、保证轮胎行驶舒适性的主要部件，本设计采 用高密度改性尼龙材料，起到箍紧带束层，减少钢丝之间剪切力，降低生热的目的。从 而提高轮胎的高速性能，减少滚动阻力。并且采用先进螺旋缠绕技术，显著提高了轮胎 的动平衡和均匀性
轮胎各部件作用
带束层(BELT)：
品牌名称 均匀性点
通过与车轮振动的最小位 置（用白色圆圈表示）进 行比照，防止车体的振动。
DOUBLESTAR
动平衡点
该标识指示轮胎的滚动方向
制造编号/制造记号
生产的批次号 例如“1811”表示于2011年的 第18个星期制造 “ 0810” 表 示 于 2010 年 的 第08个星期制造
轮胎的规格
更重要的是取决于轮胎的缓冲性能。缓冲性能就是轮胎在负荷下的径
向变形量。
• 行驶的安全性能: 对于汽车而言，轮胎是一个安全部件。为保证汽车
轮胎结构
轮胎结构
• 轿车胎构成 – 胎面 • 冠带层、带束层
– 胎侧、子口耐磨胶
– 胎体 – 气密层 – 胎圈、三角胶 – 子口护布
半钢轮胎结构特点
• 轿车胎结构特点 – 胎面一般采用单一胶料，可不做分层设计 – 在带束层上增加一至两层纤维冠带层，提高轮胎高速性能
A1 A2 A3 A4
5 10 15 20
B C D E
