课题： §2－4，5，6 活塞连杆组的构造与维修
目的要求： 1、了解活塞连杆组的基本构造。
2、掌握活塞连杆组零部件的构造与工作原理。
3、掌握活塞连杆组的基本维修方法
重点、难点： 重点：活塞连杆组零部件的构造与工作原理。
难点：活塞连杆组的基本维修方法。
复习提问要点： 1.曲柄连杆机构的作用及其基本组成？
2.气缸体、汽缸盖、气缸的基本作用？
3.气缸磨损的检查与修理？
教具、实验及教学手段： 教具：教材、教案、备课笔记、课件。
教学手段：讲解为主，提问为辅。
作业布置： P34（8.11.12）
教学反映：
课后分析：
教学过程：
教 案 用 纸
课
程 汽车结构与拆装 项目3.2：机体组结构组成 审批签字
授 课 时 数 2 授课班级 车身16301、16302班 教
具 实物、多媒体
授 课 方 法 讲授法、举例法、演示法
教 学 目 的 知识目标：1、掌握曲柄连杆机构的作用与三大组成部分；
2、熟悉机体组的各部分组成和作用
能力目标：1、能认识曲柄连杆机构的三大组成实物；
2、能熟练说出曲柄连杆机构三大组成的作用。
情感目标：增强学生学习兴趣，锻炼学生的表达和理解能力。
教 学 重 点
和 难 点 重点：曲柄连杆机构的作用与三大组成部分
难点：机体组各零件作用的理解
提 要 教 学 内 容、方 法 和 过 程
育人教育
（2分钟）
知识回顾
（5分钟）
新课导入
（5分钟）
设问引导
（2分钟）
主要功能
（3分钟）
一、育人教育
要求大家学会守时，进行守时教育。
二、知识回顾
汽车和发动机的总体结构。
三、新课导入：
同学们，我们知道，发动机有两大机构：配气机构和曲柄连杆机构。那么，对于曲柄连杆机构，大家想不想知道它由哪几部分组成呢？它的工作情况又是什么样子的呢？今天我们就一起来学习曲柄连杆机构。
四、新课讲解：
设问1：同学们设想一下，对于发动机而言，我们的曲柄连杆机构要起什么作用，才能保证发动机正常工作？
1、曲柄连杆机构的作用：
将燃料燃烧时产生的热能转变为活塞往复运动的机械能，再转变为曲轴
设问引导
（3分钟）
三大组成
（15分钟，组成图见PPT）
工作过程
（5分钟）
主要部件
（30分钟，，部件图见PPT）
旋转运动而对外输出动力。
发动机实现热能与机械能相互转换的核心机构。
设问2：同学们设想一下，要保证上述作用，我们的曲柄连杆机构得由哪些部分组成？
2、曲柄连杆机构的组成：
（1）机体组
组成: 气缸体、气缸盖、气缸套、气缸盖罩、缸盖密封垫、油底壳等组成。
7.活塞连杆组的分解与组装
实训七活塞连杆组的分解与组装
一、实训内容
1)活塞连杆组的组成及其构造；
2)活塞连杆组各零部件间的相互连接及其装配关系；
3)活塞连杆组的拆装。
二、实训目的与要求
1)熟悉活塞连杆组各零部件的名称、构造、作用及相互间的关系；
2)掌握活塞连杆组的拆装要领。
三、所需工具、仪器与设备
1)常用工具、常用量具，常用专用工具各一套；
2)专用工具：活塞销冲头—件，发动机翻转架、工作台各—套；
3)CA6102型汽车发动机总成一台，活塞连杆组总成及本总成各零件一套；
4)发动机总成、活塞连杆组总成挂图或示教板一套。
四、安全与环保教育
1、树立安全文明生产意识。
2、合理使用工具、量具及设备。
3、操作规范，安全、文明作业。
4、学生应穿工作服进行实习操作，工作场地应打扫清洁，机具摆放整齐。
五、构造、原理、作用、技术标准和检验、维修方法
活塞连杆组主要由活塞、活塞环、活塞销和连杆等组成。其主要作用是承受可燃混合气燃烧的爆发压力，并推动活塞作往复运动，通过连杆转变为曲轴的旋转运动。
活塞由顶部、头部和裙部三部分组成。
活塞环分为气环和油环。
活塞销与活塞销孔的配合是过渡配合，活塞、活塞销、连杆装配成合件后，连杆应能在活塞销上自由摆动。 连杆由大头、小头和杆身组成。
活塞、连杆、连杆盖组合装配时，注意活塞顶缺口标记、连杆杆身凸点标记、连杆盖凸点标记要朝同一方向。
六、实训步骤
1、活塞连杆组的拆卸
拆卸活塞连杆组时，应将发动机放置在发动机翻转架上，首先拆去机体外的附件及气缸盖，然后将发动机侧置(转动翻转架)使挺杆室一侧向上，再拆下油底壳(先放尽机油)及其衬垫、机油集滤器、油管，同时拆下机油泵。然后按下列步骤拆卸活塞连杆组：
1)将要拆卸的活塞连杆组(有两个缸)转到活塞处于下止点，并检查活塞顶、连杆大端处有无记号，如无记号，应按次序在活塞顶、连杆大端上用钢字号码或尖铳铳上记号(连杆记号一般作在靠凸轮轴下一侧的基准面上)。
《船舶柴油机结构与维修》教案
- 1 - 江苏海事职业技术学院

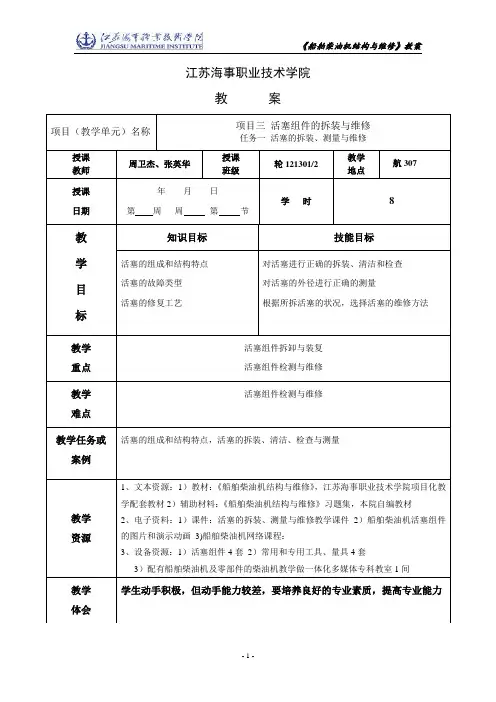

教 案
项目（教学单元）名称 项目三 活塞组件的拆装与维修
任务一 活塞的拆装、测量与维修
授课
教师 周卫杰、张英华 授课
班级 轮121301/2 教学
地点 航307
授课
日期 年 月 日
第 周 周 第 节 学 时 8
教
学
目
标 知识目标 技能目标
活塞的组成和结构特点
活塞的故障类型
活塞的修复工艺 对活塞进行正确的拆装、清洁和检查
对活塞的外径进行正确的测量
根据所拆活塞的状况，选择活塞的维修方法
教学
重点 活塞组件拆卸与装复
活塞组件检测与维修
教学
难点 活塞组件检测与维修
教学任务或
案例 活塞的组成和结构特点，活塞的拆装、清洁、检查与测量
教学
资源 1、文本资源：1）教材：《船舶柴油机结构与维修》，江苏海事职业技术学院项目化教学配套教材2）辅助材料：《船舶柴油机结构与维修》习题集，本院自编教材
2、电子资料：1）课件：活塞的拆装、测量与维修教学课件2）船舶柴油机活塞组件的图片和演示动画 3)船舶柴油机网络课程：
3、设备资源：1）活塞组件4套 2）常用和专用工具、量具4套
3）配有船舶柴油机及零部件的柴油机教学做一体化多媒体专科教室1间
教学
体会 学生动手积极，但动手能力较差，要培养良好的专业素质，提高专业能力
《船舶柴油机结构与维修》教案
- 2 -
教学过程设计
教学步骤 教学内容 教学活动设计 教学时间
（min）
项目引入 1. 知识回顾
2. 任务描述
3. 明确目标
教师活动：回顾拆装柴油机的流程；拆装中用到的主要工具和量具有哪些；强化安全教育，强调认真的工作态度和严谨的工作作风的重要性。进一步强调拆装的要求及注意事项。
学生活动：项目开展前的预习，讨论本项目开展应做得准备工作。 1课时
1、拆装前准备工作
