当前位置：文档之家 › 混凝土碱含量氯离子含量计算书

混凝土碱含量氯离子含量计算书

  • 格式：doc
  • 大小：34.00 KB
  • 文档页数：4

混凝土碱含量、氯离子含量计算书
1.计算依据：
1.1《混凝土结构工程施工质量验收规范》（GB50204-2002）
1.2《混凝土碱含量限值标准》（CECS53:93）
1.3陕西国华锦界煤电工程混凝土设计强度等级最高的为空冷柱混凝
土C50(配合比编号：HNTPB-2005-11)，除氧煤仓间框架混凝土C45(配
合比编号：BPCC/HNTPB-2005-09)，汽机基座上部结构(配合比编号：
C35 HNTPB-2005-16)，统计如下：

水泥(kg) 砂(kg) 石(kg) 外加剂(kg)
强度
等级
配合比编号 P.S42.5 P.O52.5 JF-9 FS-H

C50 HNTPB-2005-11 480 610 1079 11.5
C45 HNTPB-2005-09 478 606 1098 11.16
C35 HNTPB-2005-16 320 678 1210 33.36

1.4设计要求：混凝土结构的环境类别为二、b类，碱含量限值为3

kg/m3（每立方米混凝土碱含量）、氯离子含量限值为0.2%（占水泥
用量）。
1.5水泥、外加剂材质证明、砂石复试
1.6混凝土各组份碱含量及氯离子含量
水泥 砂 石 外加剂
P.S42.5 P.O52.5 JF-9 FS-H JA-1
碱含量（％） 0.3 0.3 0.07 0.04 3.64 0.51 2.56
氯离子含量（％） 0.03 0.03 0.03 0.04 0 0 0

2.碱含量计算

组
份
指

标

组
份
种

类
2.1计算公式
混凝土碱含量A=Ac+Aca＋Aaw
水泥碱含量Ac=WcKc(kg/m3)
Wc---水泥用量(kg/m3)
Kc---水泥平均碱含量（%）
外加剂碱含量Aca=aWcWaKca(kg/m3)
a---将钠或钾盐的重量折算成等当量Na2O重量的系数
Wa---外加剂掺量
Kca---外加剂中钠（钾）盐含量（%）
骨料引入混凝土碱含量Aaw＝Wa砂Pac砂＋Wa石Pac
石

Pac---骨料中碱含量（％）

Wa---骨料用量（kg/m3)
2.2单方混凝土碱含量
2.2.1空冷柱混凝土C50(配合比编号：HNTPB-2005-11)
混凝土配比：
水泥（P.O52.5):480kg; 砂：610kg; 石：1079kg; JF-9:11.5kg;
A空冷柱C50=480×0.3%+11.5×3.64%+610×0.07%+1079×0.04%=2.72
（kg/m3)＜3（kg/m3)。满足设计要求。
2.2.2除氧煤仓间框架混凝土C45(配合比编号：BPCC/HNTPB-2005-09)
混凝土配比：
水泥（P.S42.5):478kg; 砂：606kg; 石:1098 kg; F-9:11.16 kg
A除氧煤仓间框架C45=478×0.3%+11.16×3.64%+606×0.07%+1098×
0.04%=2.70（kg/m3) ＜3（kg/m3)。满足设计要求。
2.2.3汽机基座上部结构C35(配合比编号：C35 HNTPB-2005-16)
混凝土配比：
水泥（P.S42.5):320kg; 砂：678kg; 石:1210; FS-H:33.36kg
A汽机基座C35=320×0.3%+33.36×0.51%+678×0.07%+1210×0.04%=2.09
（kg/m3) ＜3（kg/m3)。满足设计要求。
3.氯离子含量计算
水泥中氯离子含量为0.03%，外加剂中均不含有氯离子。砂子中氯离
子含量为0.03%，石子中为0.04%。
CL-%空冷基础C50=（480×0.03%＋610×0.03%＋1079×0.04%）
/480=0.158%＜0.2%。满足设计要求。
CL%除氧煤仓间框架C45=（478×0.03%＋606×0.03%＋1098×0.04%）
/478=0.160%＜0.2%。满足设计要求。
混凝土碱含量、氯离子含量计算书
编写 时间：
审核 时间：

合集下载

桥面铺装C50膨胀混凝土配合比设计计算书

桥面铺装C50膨胀混凝土配合比设计计算书

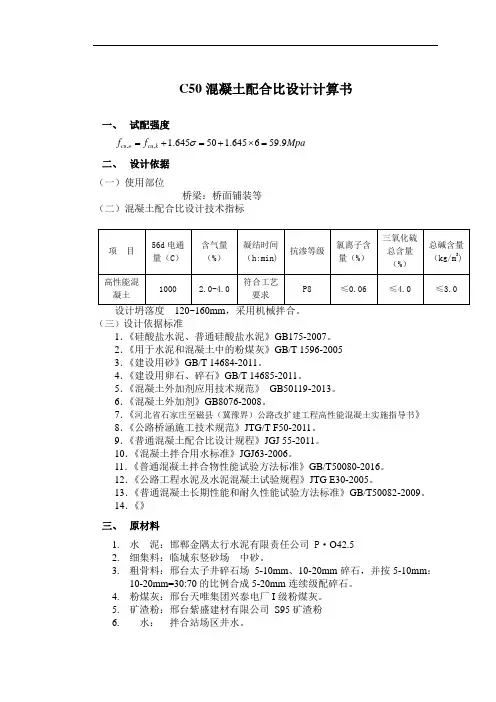

C50混凝土配合比设计计算书一、 试配强度,, 1.64550 1.645659.9cu o cu k f f Mpa σ=+=+⨯=二、 设计依据（一）使用部位桥梁：桥面铺装等（二）混凝土配合比设计技术指标（三）设计依据标准1．《硅酸盐水泥、普通硅酸盐水泥》GB175-2007。

2．《用于水泥和混凝土中的粉煤灰》GB/T 1596-2005 3．《建设用砂》GB/T 14684-2011。

4．《建设用卵石、碎石》GB/T 14685-2011。

5．《混凝土外加剂应用技术规范》 GB50119-2013。

6．《混凝土外加剂》GB8076-2008。

7．《河北省石家庄至磁县（冀豫界）公路改扩建工程高性能混凝土实施指导书》 8．《公路桥涵施工技术规范》JTG/T F50-2011。

9．《普通混凝土配合比设计规程》JGJ 55-2011。

10．《混凝土拌合用水标准》JGJ63-2006。

11．《普通混凝土拌合物性能试验方法标准》GB/T50080-2016。

12．《公路工程水泥及水泥混凝土试验规程》JTG E30-2005。

13．《普通混凝土长期性能和耐久性能试验方法标准》GB/T50082-2009。

14．《》 三、 原材料1. 水 泥：邯郸金隅太行水泥有限责任公司 P ·O42.5 2. 细集料：临城东竖砂场 中砂。

3. 粗骨料：邢台太子井碎石场 5-10mm 、10-20mm 碎石，并按5-10mm ：10-20mm=30:70的比例合成5-20mm 连续级配碎石。

4. 粉煤灰：邢台天唯集团兴泰电厂I 级粉煤灰。

5. 矿渣粉：邢台紫盛建材有限公司 S95矿渣粉 6. 水： 拌合站场区井水。

7. 外加剂：河北青华建材有限公司 FSS-PC 聚羧酸减水剂。

8. 聚丙烯纤维：北京天成肯特莱科技有限公司。

四、 计算过程1. 基本规定根据《河北省石家庄至磁县（冀豫界）公路改扩建工程高性能混凝土实施指导书》及经验，矿物掺合料掺量为25%，粉煤灰掺量为15%，矿渣粉掺量为10%。

碱含量氯离子计算公式

碱含量氯离子计算公式

碱含量氯离子计算公式1、碱含量计算公式碱含量是指样品中碱性物质的含量。

常见的碱性物质有氢氧化钠、氢氧化钾等。

碱含量可以用碳酸盐滴定法进行测定。

碳酸盐滴定法是利用酸和碱之间的中和反应来确定碱的含量。

碳酸盐滴定法步骤如下：1）取一定量的样品溶液，加入2~3滴酚酞指示剂。

2）用盐酸滴定样品溶液，每滴加入2~3滴盐酸后，用搅拌棒搅拌均匀。

3）滴定到颜色由粉红色变为无色，记录所用的盐酸滴定液的体积。

4）根据反应方程式计算样品中的碱含量。

碱含量的计算公式如下：碱含量（mg/L）= (V2 × C1 × 56 × 1000) / V1其中，V1为样品投入滴定瓶中的体积（mL），C1为盐酸的浓度，单位为mol/L，V2为滴定至终点所用盐酸溶液的体积（mL），56是氢氧化钠的摩尔质量。

氯离子是常见的无机阴离子，包括氯化钠、氯化钾等。

氯离子的含量可以用氯化银滴定法进行测定。

氯化银滴定法是利用银离子和氯离子的沉淀反应来确定氯离子的含量。

氯化银滴定法步骤如下：1）取一定量的样品溶液，加入几滴铬酸钾指示剂。

2）用过量的硝酸银溶液滴定样品溶液，每滴加入1~2滴硝酸银溶液后，用搅拌棒搅拌均匀。

3）滴定到颜色由无色变为浑浊，记录所用的硝酸银滴定液的体积。

4）根据反应方程式计算样品中的氯离子含量。

氯离子的计算公式如下：氯离子含量（mg/L）= (V2 - V1) × C1 × 35.5 × 1000 / V1其中，V1为样品投入滴定瓶中的体积（mL），C1为硝酸银的浓度，单位为mol/L，V2为滴定至终点所用硝酸银溶液的体积（mL），35.5是氯离子的摩尔质量。

总结：碱含量的计算公式为碱含量（mg/L）= (V2 × C1 × 56 × 1000) / V1，其中V1、C1、V2分别为样品投入滴定瓶中的体积、盐酸的浓度和滴定至终点所用盐酸溶液的体积。

碱含量计算表

碱含量计算表

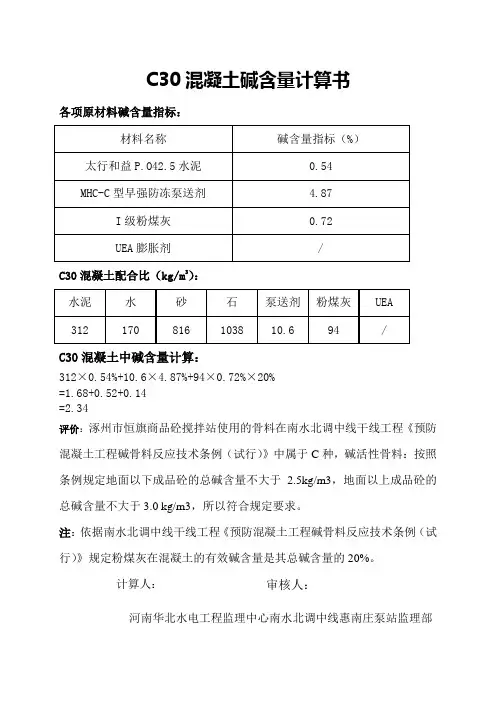

C30混凝土碱含量计算书
各项原材料碱含量指标：
C30混凝土配合比（kg/m3）：
C30混凝土中碱含量计算：
312×0.54%+10.6×4.87%+94×0.72%×20%
=1.68+0.52+0.14
=2.34
评价：涿州市恒旗商品砼搅拌站使用的骨料在南水北调中线干线工程《预防混凝土工程碱骨料反应技术条例（试行）》中属于C种，碱活性骨料：按照条例规定地面以下成品砼的总碱含量不大于2.5kg/m3，地面以上成品砼的总碱含量不大于3.0 kg/m3，所以符合规定要求。

注：依据南水北调中线干线工程《预防混凝土工程碱骨料反应技术条例（试行）》规定粉煤灰在混凝土的有效碱含量是其总碱含量的20%。

计算人：审核人：
河南华北水电工程监理中心南水北调中线惠南庄泵站监理部
2005年月日。

C40普通混凝土配合比计算书

C40普通混凝土配合比计算书

C40普通混凝土配合比设计计算书一、设计依据：1、JGJ55-2011 《普通混凝土配合比设计规程》；2、GB50010-2010 《混凝土结构设计规范》；3、GB/T50146-2014 《粉煤灰混凝土应用技术规范》；4、JTG/T F50-2011 《公路桥涵施工技术规范》；5、GB/T50081-2019 《普通混凝土力学性能试验方法标准》；6、GB/T 50082-2009 《普通混凝土长期性能和耐久性能试验方法标准》；7、JTG E30-2005 《公路工程水泥混凝土试验规程》；8、JTG E42-2005 《公路工程集料试验规程》；9、JGJ/T 10-2011 《混凝土泵送技术规范》；10、京台高速公路德州（鲁冀界）至齐河段改扩建工程主体工程设计图纸二、设计要求及用途1、设计标号：C402、设计坍落度：160-200mm3、设计抗渗等级：P84、使用部位：桥梁工程(盖梁、墩柱等)5、根据普通砼设计规程，混凝土强度标准差σ=5.0MPa，机械拌和。

三、组成材料1、水泥：故城山水水泥有限公司，P.O42.5；2、砂：行唐辉育砂厂，II区中砂,mx=2.8；3、碎石：济南鲁平建材有限公司5-10mm、10-20mm、16-31.5mm碎石；碎石掺量分为5-10mm：10-20mm：16-31.5mm=20%：50%：30%，经掺配后合成筛分，级配符合5-31.5mm碎石连续级配要求；4、水：饮用水，符合《公路桥涵施工技术规范》；5、粉煤灰：山东华能德州电力实业总公司，F类Ⅰ级；6、外加剂：德州中科新材料有限公司，ZK-T9H缓凝型聚羧酸系高性能减水剂。

四、设计步骤1、计算试配强度fcu.0=fcu,k+1.645σ=40+1.645×5.0=48.2Mpa2、计算基准混凝土（不掺粉煤灰的普通混凝土）的材料用量：W）（1）确定水胶比（Baa=0.53 ab=0.20 yf=0.95 rc=1.16 fce,g=42.5W/B=aa×fb/(fcu,o+aaabfcc)=0.53×0.95× 1.00× 1.16×42.5/48.2+(0.53×0.20×0.95×1.00×1.16×42.5)=0.47根据经验选定W/B=0.36。
