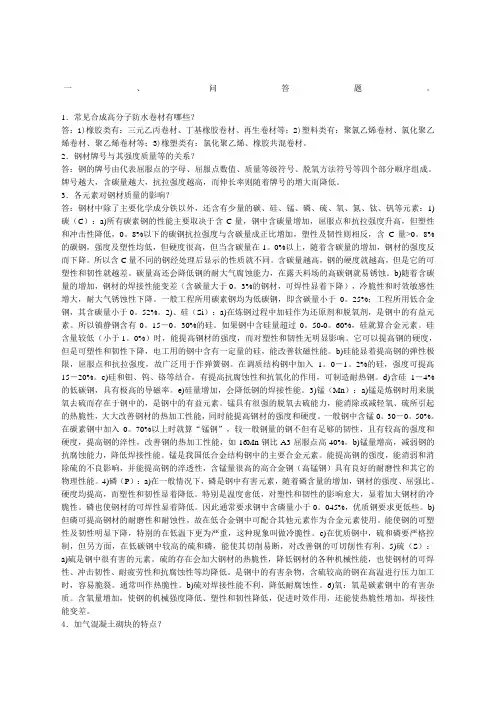

一、问答题。1．常见合成高分子防水卷材有哪些
答： 1) 橡胶类有：三元乙丙卷材、丁基橡胶卷材、再生卷材等； 2) 塑料类有：聚氯乙烯卷材、氯化聚乙烯卷材、聚乙烯卷材等； 3) 橡塑类有：氯化聚乙烯、橡胶共混卷材。
2．钢材牌号与其强度质量等的关系
答：钢的牌号由代表屈服点的字母、屈服点数值、质量等级符号、脱氧方法符号等四个部分顺序组成。牌号越大，含碳量越大，抗拉强度越高，而伸长率则随着牌号的增大而降低。
3．各元素对钢材质量的影响
答：钢材中除了主要化学成分铁以外，还含有少量的碳、硅、锰、磷、硫、氧、氮、钛、钒等元素： 1) 碳（C）： a) 所有碳素钢的性能主要取决于含C量，钢中含碳量增加，屈服点和抗拉强度升高，但塑性和冲击性降低，0。8%以下的碳钢抗拉强度与含碳量成正比增加，塑性及韧性则相反，含C量>0。8%的碳钢，强度及塑性均低，但硬度很高，但当含碳量在1。0%以上，随着含碳量的增加，钢材的强度反而下降。所以含C量不同的钢经处理后显示的性质就不同。含碳量越高，钢的硬度就越高，但是它的可塑性和韧性就越差。碳量高还会降低钢的耐大气腐蚀能力，在露天料场的高碳钢就易锈蚀。 b) 随着含碳量的增加，钢材的焊接性能变差（含碳量大于0。3%的钢材，可焊性显着下降），冷脆性和时效敏感性增大，耐大气锈蚀性下降。一般工程所用碳素钢均为低碳钢，即含碳量小于0。25%；工程所用低合金钢，其含碳量小于0。52%。 2) 、硅（Si）： a) 在炼钢过程中加硅作为还原剂和脱氧剂，是钢中的有益元素。所以镇静钢含有0。15－ 0。
30%的硅。如果钢中含硅量超过0。50-0。60%，硅就算合金元素。硅含量较低（小于1。0%）时，能提高钢材的强度，而对塑性和韧性无明显影响。它可以提高钢的硬度，但是可塑性和韧性下降，电工用的钢中含有一定量的硅，能改善软磁性能。
b) 硅能显着提高钢的弹性极限，屈服点和抗拉强度，故广泛用于作弹簧钢。在调质结构钢中加入1。0－1。2%的硅，强度可提高15－20%。 c) 硅和钼、钨、铬等结合，有提高抗腐蚀性和抗氧化的作用，可制造耐热钢。 d) 含硅1－4%的低碳钢，具有极高的导磁率。 e) 硅量增加，会降低钢的焊接性能。 3) 锰（Mn）：a) 锰是炼钢时用来脱氧去硫而存在于钢中的，是钢中的有益元素。锰具有很强的脱氧去硫能力，能消除或减轻氧、硫所引起的热脆性，大大改善钢材的热加工性能，同时能提高钢材的强度和硬度。一般钢中含锰0。30－0。50%。在碳素钢中加入0。70%以上时就算“锰钢”，较一般钢量的钢不但有足够的韧性，且有较高的强度和硬度，提高钢的淬性，改善钢的热加工性能，如16Mn钢比A3屈服点高40%。
b) 锰量增高，减弱钢的抗腐蚀能力，降低焊接性能。锰是我国低合金结构钢中的主要合金元素。能提高钢的强度，能消弱和消除硫的不良影响，并能提高钢的淬透性，含锰量很高的高合金钢（高锰钢）具有良好的耐磨性和其它的物理性能。
4) 磷（P）： a) 在一般情况下，磷是钢中有害元素，随着磷含量的增加，钢材的强度、屈强比、硬度均提高，而塑性和韧性显着降低。特别是温度愈低，对塑性和韧性的影响愈大，显着加大钢材的冷脆性。磷也使钢材的可焊性显着降低。因此通常要求钢中含磷量小于0。045%，优质钢要求更低些。 b) 但磷可提高钢材的耐磨性和耐蚀性，故在低合金钢中可配合其他元素作为合金元素使用。能使钢的可塑性及韧性明显下降，特别的在低温下更为严重，这种现象叫做冷脆性。 c) 在优质钢中，硫和磷要严格控制，但另方面，在低碳钢中较高的硫和磷，能使其
切削易断，对改善钢的可切削性有利。 5) 硫（S）： a) 硫是钢中很有害的元素。硫的存在会加大钢材的热脆性，降低钢材的各种机械性能，也使钢材的可焊性、冲击韧性、耐疲劳性和抗腐蚀性等均降低。是钢中的有害杂物，含硫较高的钢在高温进行压力加工时，容易脆裂。通常叫作热脆性。 b) 硫对焊接性能不利，降低耐腐蚀性。 6) 氧：氧是碳素钢中的有害杂质。含氧量增加，使钢的机械强度降低、塑性和韧性降低，促进时效作用，还能使热脆性增加，焊接性能变差。
4．加气混凝土砌块的特点
答： 1) 质轻； 2) 保温隔热； 3) 加工性好； 4) 利废。
5．常见的热固性塑料有哪些
答： 1) 酚醛树脂； 2) 氨基塑料； 3) 环氧树脂； 4) 玻璃纤维增强塑料； 5) 有机硅树脂。
6．什么是屈强比,对选用钢材有何意义
答：屈服强度与强度极限之比称为屈强比。当这个比值较小时，表示结构的安全度较大，即结构由于局部超载而发生破坏的强度储备较大，但比值过小时，则表示钢材强度的利用率偏低，不够经济。相反若屈强比较大，则表示钢材利用率较大，但比值过大，表示强度储备过小，脆断倾向增加，不够安全。因此这个值最好保持在0。60～0。75之间，既安全又经济。
7．造成硅酸盐水泥体积安定性不良的原因有哪些怎样检验
答：熟料中所含的游离氧化钙、游离氧化镁或掺入的石膏过多；游离氧化钙引起的安定性不良可采用试饼法或雷氏法检验，在有争议时以雷氏法为准，氧化镁和石膏的危害作用不便于快速检验，因此常在水泥生产中严格加以控制，国标规定
水泥中游离氧化镁质量分数不超过5%，三氧化硫质量成分数不超过3。5%。8．石油沥青的组分主要有哪几种各有何作用
答：主要有油分、树脂和地沥青质三个组分；油分赋予沥青流动性；树脂使沥青具有良好的塑性和粘结性；地沥青质则决定沥青的耐热性、粘性和硬性，其含量愈多，软化点愈高，粘性愈大，愈硬脆。
9．有效减少钢材腐蚀的措施
答：防止钢材锈蚀主要有三种方法：①制成合金钢；②表面覆盖；③设臵阳极或阴极保护。
10．高铝水泥适用于何种工程
答：主要应用于紧急军事工程、抢修工程等临时性工程；要求早强的特殊工程；耐热混凝土工程以及冬季施工等工程。
11．花岗岩有何特点
答：表观密度大；结构致密、抗压强度高；孔隙率小、吸水率极低；材质坚硬；化学稳定性好；装饰性好；耐久性好等。
12．胶粘剂的组成材料有哪些
答：有粘料、固化剂、填料、稀释剂等。
13．木材强度的特点
答：结构木材常用的强度有：抗压、抗拉、抗剪和抗弯强度。
1) 抗压强度：木材的抗压强度分为顺纹抗压强度和横纹抗压强度，顺纹抗压强度较高，且木材的疵点对其影响较小，在建筑工程工利用最广，常用于柱、桩、斜撑及桁架等承重构件。顺纹抗压强度是确定木材强度等级的依据。 2) 抗拉强度：也分为顺纹抗拉强度和横纹抗拉强度，顺纹抗拉强度是木材所有强度中最大的，担是木材的疵点对其影响极为显着，因此木材实际的顺纹抗拉能力反较顺纹
