夏普数码复印机维修代码及维修方法

000夏普复印机打印机常用代码故障解决大全夏普AR205复印机显“L4-11”故障解决方法对应机型：夏普AR205、AR160、AR255、AR275和AR276皮带有移位器的机型。

故障现象：1、主板供电不正常。

2、移位器原位传感器不正常。

解决方案：由于当时手边没有维修技术资料，照常理显示L4一般与主电机有关或者电机负载过大，于是把主电机负载减压，试机没有好转，再把主电机换一个，故障现象依旧，于是代换主电机连接电缆线，故障还是同样。

怀疑是复印机主板坏了，建议用户把主板换了后，似乎可以了，结果问题还是没有解决。

维修陷入困境，上中国维修网查阅资料得知：L4-11并不是主电机故障代码，而是移位器电机动作不正常的代码。

用-11代码检查后重回客户处。

在客户处再用-11代码检查，移位器动作不正常，为了区别故障部位，首先代换移位电机，故障依旧，主板已经代换过了，所以怀疑故障在移位器上，于是把后盖和右侧盖拆开取下移位器检查，发现移位器的导杆油污较重，于是用酒精球清洁后，再上质量较好的润滑油，上机试机，一切正常。

总结：原来故障如此简单，却走了那么多弯路，这只说明了一点，我们的技术没有得到及时更新以及没有及时的掌握，希再努力。

000夏普AR275显示“F5-02”处理方法故障现象：夏普AR275复印机显示F5-02故障代码。

故障原因：1、曝光灯损坏。

2、曝光灯线束不良。

3、电路板损坏。

解决方案：针对第一种故障原因，先接[#]键→插入键→[C]键→插入键进入模拟代码方式，执行代码5-3检查曝光灯是否工作正常，一般情况下曝光灯出现损坏的情况很少见。

接下来再检测曝光灯和电路板连接之间的线束，用万全表检测通断，再确认一下曝光灯到电路板之间的接插是否正常，如果线束不良，则更换线束。

一般出现F5-02普通都是线束不良引起的。

电路板出现损坏的情况很少，但不排除。

如果线束和曝光灯检测都正常的情况下，建议更换电路板，线束不良的原因主要是长期的磨损，定期检测线束是否扭曲，变形是防止出现F5-02故障的关键。

U2-11计数器错误U2-12调整直错误F5-02曝光灯错误F9-00打印交换故障F9-10打印交换通信故障F9-80打印交换通信故障(通信协议) F9-81打印交换通信故障（检测）F9-82打印交换通信故障（溢出）F9-84打印交换通信故障（信息包）F9-88打印交换通信故障（时间限制）E1-00电了分页器交换通信故障U9-00操作交换通信故障L8-01零交叉脉冲平故障E7-04CCD白电平故障E7-05CCD黑电平故障E7-12校正故障U3-29反射镜原始位置故障L1-00反射镜进给故障L3-00反射镜返回故障L4-01主电机锁紧L6-10多面镜电机故障F1-06配页器电机故障L4-10隔离器电机故障L5-034#5反光镜电机故障L5-044#5反光镜电机MHPS故障L5-05镜头电机故障L5-06镜头电机LHPS故障U4-02ADU校直板故障U4-04ADU后端板故障U5-00ADU通讯故障U5-01A电机故障U5-02B电机故障U5-03阻挡传感器故障U5-04排出传感器故障H2 00热敏电阻断开错误H3 00定影温度异常H4 00定影温度异常CC 原稿栓测传感错误U2 04 EEPRO,通夏普复印机的及内部代码进入方法维修代码方式内部代码方式机型举例C 插入0 插入C Ca 0 C SF1118/1025/AR161# 插入C 插入# 插入0 C AR275/AR255P * C * P * 0 C M350/M450C 浓度C 浓度C 浓度C 倍率AR158# * C * AR-m276维修代码:主代码副代码内容1 1 确认反射镜装置动作2确认刚学系统传感器动作2 1 SPF老化2 确认SPF传感器动作3 确认电动机正转方向动作4 确认SPF电动机逆转方向动作8 确认spf进纸电磁阀动作11 确认SPF ps解除电磁阀动作3 2 确认移动分离传感器动作3 确认分页器移动动作4 确认分离板动作11 确认配页器原位动作5 1 确认操作部显示2 确认加热灯亮确认冷却风机电动机动作3 确认复印灯亮6 1 确认进给电磁阀动作10 驱动主盒半圆棍7 1 预热时间表示有JAK老化4 预热省略6 间歇老化（有纸）8 预热时间表示10 确认墨粉电动机动作14 解除U2以外的故障16 解除U2故障20 1 清除保养计数(AR163)21 1 保养循环的设定22 1 保养计数器的显示2 保养预置值显示3 卡纸储存的显示4 总卡纸计数显示5 总计数显示6 显影计数器显示8 SPF计数器显示9 进纸计数器显示12 光鼓计数器显示14 FLASH ROM 的版本15 故障储存器表示17 复印计数器显示18 打印计数器显示19 电子分类计数器显示21 扫描计数器显示24 1 卡纸储存器卡纸计数器清除2 故障储存器清除4 保养计数器清除6 进纸计数器清除7 光鼓计数器清除8 复印计数器清除9 印刷计数器清除10 电子类计数器清除13 扫描计数器清除25 1 确认主电机动作10 确认LSU多面镜电动机动作26 1 选件开关的显示3 部门管理器的设定5 计数器方式设定6 发送地设定10 机种名称设定22 语言设定30 CE标记对应控制设定32 风扇旋转状况变化38 光鼓超寿命停止设定42 转印时间调整50 黑白转换功能设定51 分页/分组临时停止转换设定30 1 确认本体传感器动作41 2 调整OC原稿检测传感器3 原稿检测传感器受光电平显示43 1 定影温度设定46 1 复印浓度电平调整48 1 主扫描（前/后）方向倍率调整（复印/ OC SPF 共用）2 复印时OC方式副扫描方向倍率调整5 复印时SPF方式副扫描方向倍率调整50 1 复印画像位置调整10 用纸中心偏移调整13 OC方式原稿中心偏移调整16 SPF方式原稿中心偏移调整51 2 对位量调整63 1 确认校正数据64 1 自我打印功能夏普便携复印机鼓计数清零方法1、按曝光开机，现在除准备灯外所以指示灯都会点亮2、按住曝光约十秒钟直到三个灯同时点亮，松开曝光3、重新开机故障代码U(主板电池电压低)L(原稿台未回到规定位置)H（热辊定影器故障)F(暴光灯或定影灯温度保险断掉)维修方式：按清除键-重复键-加法键-减法键进入1 解除故障2 读出主计数器内容3 读出总计数器内容4读出维修计数器内容5 维修计数器复位内部代码:主码子码介绍70 01 显示热敏电阻阻值70 02 显示热敏电阻变化范围70 03 热敏电阻变化范围下限设定70 04 热敏电阻变化范围上限设定70 05 显示预热时间70 06 操作面板按键开关输入信号检查70 07 曝光灯检测70 08 双面(ADU)不检测模式设定70 09 显示总复印张数70 10 镜头锁定位置设定71 01 双面ADU走纸检测71 02 50%, 100%, 200% 自动复印71 03 纸路走纸检测73 ** 进稿器(RADF)计数器设定74 ** 双面(ADU)计数器设定75 01 装订计数器设定75 02 载体更换周期数计数设定75 03 鼓更换周期数计数设定80 01 显影器单元不检测模式设定80 02 显示或修改[25-2]TD传感器目标电压80 06 AE传感器增益设定80 09 缺省（デフォルト;default)值自动设定81 ** 显示或修改总计数器[22-05]82 ** 显示或修改当前保养计数器[22-01]（小人指示灯点亮）84 01 清除总复印张数计数器[22-05]85 ** 显示或修改当前载体印张计数器[22-06],[22-01](小太阳灯点亮)88 01 清除全部内存储器89 01 清除全部计数器键入’1′按复印键89 02 清除键操作码.记忆数据键入’2′按复印键90 01 显示[47]AE传感器增益数据80V *** 60V ***75V *** 55V ***70V *** 50V ***65V *** 45V ***90 10 过程控制数据显示STD ID：75 MARK：98 MAK BA 164BASE1：0 BASE2：0 BASE3：0BASE4：0 BASE5：0 BASE6：0BASE7：0 IDPAT1：0 IDPAT2：0IDPAT3：0 IDPAT4：0 IDPAT5：0IDPAT6：0 IDPAT7：092 01 SARM — EEPROM 数据传送92 02 EEPROM — SARM 数据传送80-19 载体参数调整83-1 SPF计数器设置83-2 双面计数器设置83-5 装订计数器设置83-6 告警计数器设置83-8 传真计数器83-10 打印计数器设置83-11 打印计数器设置83-12 其它计数器设置83-13 扫描方式计数器设置83-14 IMC计数器设置88-2 ZLO清除88-3 传真清除88-4 打印清除88-7 描扫清除89-3 传真密码清除数码机的进入方法可能不一样275/255：# 插0 C350/450：P * 0 C进入ar-206的维修代码是c-*_0_*主代码+附代码夏普模拟复印机消耗品一览表夏普墨粉型号对应夏普机型夏普zt-66td Z-66夏普sf-126st Sf-1116/1118/1016/1020/1026夏普sf-125st Sf-1025夏普sf-230st Sf-2030/2530夏普sf-240st Sf-2040/2540夏普sf-360st Sf-2050/2052/3060夏普数码复印机消耗品一览表夏普墨粉型号对应夏普机型夏普al－100td 数码机粉组件Al-1240夏普ar-153st-c Ar－158夏普ar-200td 数码机粉组件Ar-161/200夏普ar-201st-c Ar-163/201/206夏普ar-202st-c Ar-163n/201n/206n夏普ar-203st-c Ar-1818/1820/ar-163n/201n/206n 夏普ar-271st-c Ar-275/255夏普ar-451st-c Ar-m350/450普复印机碳粉产品名称产品描述夏普Sf-200td粉盒适用于sf-161复印机夏普Sf-201st粉盒适用于sf-263复印机夏普Sf-100td粉盒适用于sf-1240复印机夏普Sf-222原装硒鼓适用于sf-2022/2027复印机夏普Sf-222sti墨粉适用于sf-2022/2027复印机夏普Sf-880sti 适用于sf-8870/8350夏普sf-126st碳粉适用于sf-1116/1118机型夏普sf-214sdi墨粉适用于sf-2114/2214复印机夏普sf-216原装硒鼓适用于sf-2116/2118复印机夏普sf-216sti碳粉适用于sf-2118/2116复印机夏普sf-226原装硒鼓适用于sf-2218复印机夏普sf-226st墨粉适用于sf-2218复印机夏普sf-234原装硒鼓适用于sf-2414复印机夏普sf-234st碳粉适用于sf-2414复印机夏普sf-235sti墨粉适用于sf-2035复印机夏普sf-730sti墨粉适用于sf-7370复印机夏普sf-780sti墨粉适用于sf-7800/7850复印机。

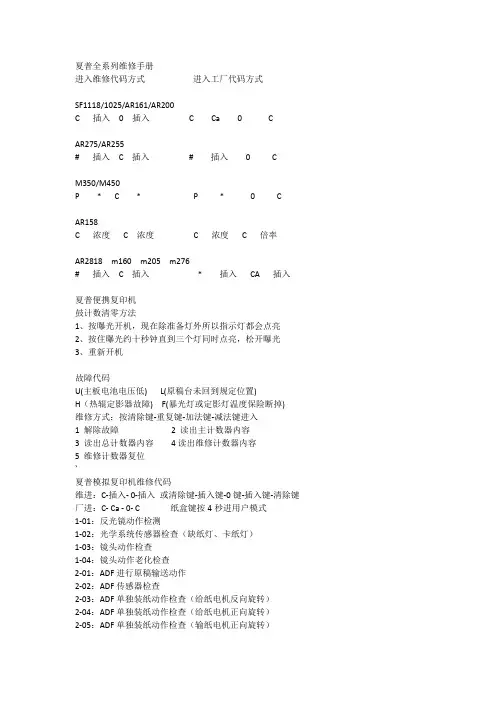

夏普全系列维修手册进入维修代码方式 进入工厂代码方式SF1118/1025/AR161/AR200C 插入 0 插入 C Ca 0 CAR275/AR255# 插入 C 插入 # 插入 0 CM350/M450P * C * P * 0 CAR158C 浓度 C 浓度 C 浓度 C 倍率AR2818 m160 m205 m276# 插入 C 插入 * 插入 CA 插入夏普便携复印机鼓计数清零方法1、按曝光开机，现在除准备灯外所以指示灯都会点亮2、按住曝光约十秒钟直到三个灯同时点亮，松开曝光3、重新开机故障代码U(主板电池电压低) L(原稿台未回到规定位置)H（热辊定影器故障) F(暴光灯或定影灯温度保险断掉)维修方式：按清除键‐重复键‐加法键‐减法键进入1 解除故障2 读出主计数器内容3 读出总计数器内容 4读出维修计数器内容5 维修计数器复位`夏普模拟复印机维修代码维进：C‐插入‐ 0‐插入 或清除键‐插入键‐0键‐插入键‐清除键厂进：C‐ Ca ‐ 0‐ C 纸盒键按4秒进用户模式1‐01：反光镜动作检测1‐02：光学系统传感器检查（缺纸灯、卡纸灯）1‐03：镜头动作检查1‐04：镜头动作老化检查2‐01：ADF进行原稿输送动作2‐02：ADF传感器检查2‐03：ADF单独装纸动作检查（给纸电机反向旋转）2‐04：ADF单独装纸动作检查（给纸电机正向旋转）2‐05：ADF单独装纸动作检查（输纸电机正向旋转）2‐06：ADF单独装纸动作检查（输纸电机反向旋转）2‐07：ADF单独装纸动作检查（原稿限位器电磁阀接通）2‐08：ADF单独装纸动作检查（送纸限位器）2‐10：ADF单独装纸动作检查3‐02：分页器传感器检查3‐03：分页器单独装纸动作检查（输纸电机）3‐04：分页器单独装纸动作检查（纸库电机）3‐05：分页器单独装纸动作检查（蜂鸣器）3‐06：分页器单独装纸动作检查（直线马达）（只适用于SF‐S54）3‐07：分页器单独装纸动作检查（钳夹马达）（只适用于SF‐S54）5‐01：操作面板显示检查（LED灯全亮5秒）5‐02：加热灯检查（以0.5秒间隔亮灭加热灯）5‐03：复印灯点亮检查5‐04：DL 光度检查(放电灯亮30秒)5‐05：BL 光度检查(消电灯以5秒间隔亮灭)6‐01：输纸系统装纸动作（离合器 / 电磁阀）通断30次6‐02：给纸电机动作检查（仅SP‐2118）6‐10：主纸盒半圆辊动作7‐01：预热时间显示和老化 预热计时并显示(秒)7‐04：预热省略7‐06：间歇老化7‐08：预热时间显示8‐01：显影偏压输出(30秒)8‐02：主 / 转印充电输出 / 栅极检查（ME）8‐03：主 / 转印充电输出 / 栅极检查（PE）8‐04：主 / 转印充电输出 / 栅极检查（T / S）8‐07：分离充电器输出(30秒)9‐02 ADU传感器检查测试指令9‐05 门电磁铁启动10 ： 色粉电机转动14 ： 故障消除（除U2故障外）15 废色粉装满（小人灯闪亮）取消16 U2 故障取消17 消除PF故障20‐01 保养计数器(小人灯亮)清零21‐01 保养周期设定 0=50000张 1=2500张 2=5000张 3=10000张 4=25000张 5=关闭 21‐02 显影器小修设置 0=80000张 1=5000张 2=10000张21‐03 彩色显影器小修设置 0=10000张 1=5000张22‐01：保养计数器显示22‐02：保养预置计数器显示22‐03：卡纸存储器显示22‐04：总卡纸存储器显示22‐05：总计数器显示22‐06：DV 计数器显示22‐07：DV 预置计数器显示(载体更换周期)22‐08：ADF 送纸数显示22‐10：装订计数显示22‐15：故障记忆显示(显示最近20个错误代码)24‐01：卡纸存储器 / 总卡纸计数器清零24‐02：故障记忆清除24‐04：ADF 计数器清零24‐05：装订计数清零24‐06：显影剂调整时间清零24‐07：鼓调整时间清零24‐06：纸盒计数器清零25‐01：主驱动系统检查25‐02：自动显影剂调整(更换载体后执行)（厂代中80‐2调浓度与漏粉）26‐01：选购件设定（输入选购件所表数值之和）26‐05：计数器方式设定( 0 A3计数 3 A4计数 )26‐06：目的地设定(设为10)26‐07：转鼓灵敏度设定 校正复印灯电压(1‐3 初始为2)26‐10：AE 原稿浓度设定(1低浓度原稿 2正常浓度原稿)26‐13：预热方式设定(0 正常 1主电机转至预热结束)26‐20：后缘空白设定(0 有空白 1无空白)26‐29：交流电压调整（0 100V 1 200V）30‐01：复印机传感器检查（纸检测 ）42‐01：清除小太阳符号 换载体后43‐01：定影温度设定（倍率键选择）44‐01：成像控制动作设定（输入校正方式代码总和，栅压校正+1 光学尘埃校正+2 鼓磨损校正+4）44‐05：栅极电压较正（显示图介浓度传感器A/D输入值）44‐06：栅极电压较正强行执行44‐07：图像浓度 / 转鼓标记传感器动作试验 （F‐J中0表示鼓标不能检测，1表示能检到） 44‐08：成像控制数据显示44‐09：成像控制数据显示（最新值）44‐10：栅极电压较正（转鼓表面 / 斑纹）数据显示44‐11：初级栅极偏压设定44‐12：中央控制处理器关闭时对复印功能进行检测主代码子代码内容46‐01：曝光调整47 ： AE 传感器增益自动调整（先在稿台上放几张A3白纸）48‐01：前 / 后(垂直)放大倍率调整（A值调100% B调200% C调50%）48‐02：输纸方向放大倍率调整（反光镜速度校正）50‐01：复印件前缘调整50‐02：前缘调整（简单型）（C值为245 显示为A45）51‐02：阻力量调整（A 托盘阻力 B手动给纸）53‐01：ADF 停止位置调整值（普通纸）设定53‐03：ADF 停止位置调整值（薄纸）设定53‐04：ADF 阻力传感器、宽度传感器调整53‐05：ADF出纸传感器调整53‐06：ADF 时间传感器调整54‐03：除去蜂鸣装置57 删边量调整58 ‐1 纸头调整 58‐2 空白区调整60 原稿尺寸检测97 补粉夏普模拟复印机故障代码L1‐00：反光镜进给故障（传感器坏、主板坏、反光镜传动索缺油） L3‐00：反光镜返回故障L4‐01：主电机故障L5‐00：镜头初始误差检测L5‐02：镜头故障L5‐03 第4/5反光镜电机故障L5‐04 第4/5反光镜电机MHPS故障L5‐05 镜头电机故障L5‐06 镜头原位检测出错L5‐8 镜头原位传感器故障L6 加粉电机故障L8‐01：零交叉脉冲故障L8‐03：AE传感器故障（执行47时，AE输入无变化）L9 分页器故障H2‐00：定影热敏电阻开路故障（热敏电阻输入超过3.81V）H3‐00：定影高温故障(定影温达240度,热敏电阻输入在0.36V下) H4‐00：定影低温故障U1 存储器电池电压底于2.2V，指令“13”，复位U2‐01：后备储存器故障U3‐8 镜架驱动电机检测异常U3‐10 镜架原位传感器故障U3‐20 反光镜电机锁定U3‐21 反光镜原始位置出错U3‐40 时钟脉冲故障U4‐02 ADU对位板操作错误检测U4‐04 ADU后端板故障U5‐00：ADF通信错误U5‐01：A马达错误检测U5‐03 时序传感器故障U5‐04 空传感器故障U5‐11：给纸电机故障U5‐12：输纸电机故障U6‐00：机架通信错误U6‐01：1纸盒电机错误U6‐02：2纸盒电机错误U6‐03：3纸盒电机错误U6‐08：机架24V线路出错U6‐10：机架送纸电机错误U6‐09：机架LCC电机过电流检测F1‐00：分页器通信错误F1‐02：输纸电机故障F1‐04：纸库上限/下限故障F1‐05：纸库原位传感器故障F1‐06：纸库电机故障F1‐14：输纸电势故障F2‐02：色粉粉斗电机错误F2‐31：图象浓度传感器故障（传感器脏、删边灯脏、鼓处插线坏） F2‐32：鼓标记传感器故障F2‐35：栅级电压校正故障F3‐12 上纸盒升起电机故障F3‐22 下纸盒升起电机故障C2 高压发生器故障 电极丝短路或断路CC 原稿尺寸传感器误检测EE‐EU：色粉不足EE‐EL：色粉过多CH： 亮是盖打开 闪烁是显影组件安装不到位夏普数码复印机维修代码1‐1 确认反射镜装置动作1‐2 确认光学系传感器动作1‐6 反光镜扫描连续动作2‐1 SPF连续动作2‐2 确认SPF传感器动作2‐3 确认SPF电动机正转方向动人2‐4 确认SPF电动机逆转方向动作2‐8 确认SPF进纸电磁阀动作2‐9 RSPF翻转电磁铁动作检查2‐10 RSPF出纸门电磁铁动作检查2‐11 确认SPF PS释放电磁阀动作3‐2 确认移动分离传感器动作3‐3 确认分页器移动动人3‐4 确认分离板动作（检测是否正常转动）3‐11 确认配页器原位动作5‐1 确认扣作部显示（面板LED灯全亮秒）5‐2 确认加热灯亮（定影灯50秒间隔亮5次）5‐3 确认复印机灯亮（10秒 浓度键改亮度）6‐1 确认进纸电磁阀动作（50秒间隔驱动20次）6‐10 驱动主盒半圆辊7‐1 预热时间表示有JAM老化7‐4 预热省略7‐6 间歇老化有纸7‐8 预热时间表示8‐1 复印模式的显影偏压输出8‐2 复印模式的主充电器栅极电压（High状态 高）输出8‐3 复印模式的主充电器栅极电压（Low状态 低）输出8‐6 转印电压输出8‐10 打印模式的显影偏压以及控制回路的动作确认和调整8‐11 打印模式的主充电器栅极电压（High状态）以及控制回路的动作确认8‐12 打印模式的主充电器栅极电压（Low状态）以及控制回路的动作确认8‐13 FAX模式的显影偏压以及控制回路的动作确认和调整8‐14 FAX模式的主充电器栅极电压（High状态）以及控制回路的动作确认8‐15 FAX模式的主充电器栅极电压（Low状态）以及控制回路的动作确认9‐1 双面器负载（马达）正转测试9‐2 双面器负载（马达）反转测试9‐4 双面器马达的转速调整9‐5 双面器马达的把向转换时间调整10 确认墨粉电动机动作14 解除U2以外的故障16 解除U2故障20‐1 清除保养计数21‐1 保养循环的设定（0=2500张 1=5000张 2=15000张 3=30000张 4=150000张 5=999999张）22‐1 保养计数器的显示22‐2 保养预置值显示（SIM20‐1设定值）22‐3 卡纸储存的显示（最近30次卡纸）22‐4 总卡纸计数显示22‐5 总计数显示22‐6 显影计数器显示22‐8 SPF计数器显示22‐9 进纸计数器显示22‐12 光鼓计数器显示22‐13 CRUM类型显示22‐14 FLASH ROM的版本22‐15 故障储存器显示（最近15次故障）22‐16 双面打印计数显示22‐17 复印计数器显示22‐18 打印计数器显示22‐19 电子分类计数器显示22‐21 扫描计数器显示22‐22 SPF卡纸计数器显示24‐1 卡纸储存器清除24‐2 故障储存器清除24‐4 SPF计数器清除24‐5 双面打印计数清除24‐6 进纸计数器清除24‐7 光鼓计数器清除24‐8 复印计数器清除24‐9 印刷计数器清除24‐10 电子类计数器清除24‐13 扫描计数器清除24‐14 SPF卡纸计数清除24‐15 扫描模式计数器清除25‐1 确认主电机机劝作（30秒）25‐10 确认LSU多面镜电动机动作（30秒）26‐1 选件开关的显示（选购件对应灯亮）26‐3 部门管理器的设定(0:计数模式 1:投币模式 )26‐4 本机双面动作设置(0:无双面 1:有双面功能)26‐5 计数器方式设定(0:双面计数 1:单面计数)26‐6 发送地设定(5:中国 6:台湾)26‐7 直接显示CPM旋转速度26‐10 网络扫描的试用设定26‐18 节粉方式(0:节粉关闭 1打开)26‐22 语言设定（打印卡面板语言）(0:日语 1:英语……)26‐30 CE标记对应控制设定(0:CE标记OFF 1:ON)26‐32 风扇旋转状况变化26‐36 (0:保养计数到停机 1:不停)26‐37 (0:载体计数到停机 1:不停)26‐38 光鼓超寿命停止设定（0停机 1不停机）26‐39 内存容量检测(16:16M内存 32:32M内存)26‐42 转印时间调整（R系列:1：240MS 3：260MS 9：320MS）(M系列机子取值1‐99 默认值50)26‐43 上下端空白设置(自动灯表下端,手动灯表上端)26‐50 黑白转换功能设定（0：可转 1：不可转）26‐51 复印机暂停功能设定（0：不停 1：停）26‐60 未装载FAX时，设定FAX模式键是否有效27‐1 设定有元PC／调制解调器的通信故障27‐5 输入机器的机号30‐1 确认本体传感器动作30‐2 确认给纸部的传感、检测器及相关回路的动作40‐1 确认手动托盘的纸张尺寸检测器及相关回路的动作41‐2 调整OC原稿检测传感器41‐3 原稿检测传感器受光电平显示41‐4 OC盖板20度时的检测电平调整42‐1 载体记数清除43‐1 定影温度设定（倍率键调）43‐10 明信片纸张进纸周期设置(取值1‐99)43‐11 明信片纸定影温度设置43‐12 待机模式定影风扇转动设置(0:低速 1:高速)43‐13 定影纸张间隙控制(0:禁止 1:允许)44‐34 转印电流设定44‐40 墨粉补充前转动时间设置(取值1‐99)46‐1 复印浓度300dpi电平调整46‐2 复印曝光600dpi浓度等级调整46‐7 分别调整复印曝光浓度等级（超级照片）46‐9 复印浓度等级单独调整 手动300dpi等级（文字）46‐10 复印浓度等级单独调整 手动600dpi（文字／照片）46‐11 复印浓度等级单独调整（照片）46‐18 复印对比度调整 300dpi46‐19 曝光时的图像质量调整46‐20 SPF的曝光浓度校正46‐29 复印对比度调整 600dpi46‐30 进行AE设定(取值0‐30)46‐31 图像锐度调整(0:黑白校正 2:清晰)46‐39 调整传真模式对比度46‐45 调整传真模式的图像浓度48‐1 主（前后）扫描方向倍率调整48‐2 复印时OC方式副扫描方向倍率调整48‐3 自动调整前端．副扫描倍率48‐5 复印时SPF方式副扫描方向倍率调整49‐1 FLASH ROM程序写入模式50‐1 复印画像位置调整（左右方向，值加减1移动0.127MM） 50‐5 调整图像先端位置50‐6 调整复印模式SPF／RSPF原稿图像位置50‐10 用纸中心偏移调整(上下方向)50‐12 调整复印模式原稿图像中心位置50‐13 OC方式原稿中心偏50‐16 SPF方式原稿中心偏听偏信移调整50‐18 双面复印时反面图像位置调整50‐19 双面复印时后端空白调整51‐02 对位量调整51‐8 设定禁止感光鼓分离爪动作53‐8 SPF扫描位置调整56‐1 传送MFP控制器数据61‐1 检测LSU的动作61‐2 调复印模式激光功率（绝对值）61‐3 六棱镜电机检测62‐1 格式化硬盘62‐3 检测硬盘读写操作62‐8 格式化硬盘（除系统数据区域）62‐10 删除完成作业列表（同时删除作业日志）63‐1 确认黑白校正数据63‐2 执行黑白校正63‐7 自动调整SPF白校正开始的像素位置64‐1 自我打印功能65‐5 进行操作面板的检测66‐22 调传真听筒音量66‐23 下载传真程序66‐24 清除传真数据内存66‐39 设定发货地规格66‐60 设定ACR数据67‐11 用于设定“select‐in“信号67‐14 进行flash programs写入／比较检测67‐17 进行NVROM的清除67‐18 清除FLASH ROM 的Network Scanner Application(网络扫描应用软件)用数据区域 67‐20 装载网络扫描组件时，检测网络连接夏普数码复印机故障代码H2 00 热敏电阻断开（电阻到MCU板的连接、SIM14清）H3 00 定影部高温故障（温超240度、SIM5‐2灯闪时：查接线。

印机保养时需执行代码
保养前需执行的代码
备 注 保养前执行此两项代码目的：1）记录复印和打印计数的和来了解卡纸率 保养前执行此代码目的：1）记录卡纸数。2）根据卡纸数了解卡纸情况做重点检查
保养后需执行的代码
备 注 保养后必须执行目的:1)清除保养显示符号.2)防止保养符号显示 保养后必须执行.目的是通过代码"SIM22-4"显示卡纸张数,结合复印计数和打印计数的和来 计算卡纸率. 保养后必须执行.目的是通过代码"SIM22-4"显示卡纸张数了解复印机某一阶段卡纸状况
更换消耗品须执行代码
项 目 模 拟 代 码 SIM24-6 SIM24-7 显影计数清除 光鼓计数清除
X
AR-158S AR-158S
ARAR-158
AR-208X AR-208X
ARAR-208
AR-208N AR-208N 系列数码复印机维修代码进入方法
ห้องสมุดไป่ตู้
→C→曝光模式转换键→ 主代码) 开始→ 子代码) 开始→输入调整参数→ →C→曝光模式转换键→(主代码)→开始→(子代码)→开始→输入调整参数→开始存储 曝光模式转换键 数码复印机维修代码进入方法 主代码) 开始→ 子代码) 开始→输入调整参数→ → (主代码) → 开始→ (子代码) → 开始→输入调整参数→ 开始存储
更换消耗品须执行代码
备 注 更换载体时执行此代码目的：1）清除旧载体计数，记录新载体计数。2）通过SIM22-6显示 新载体计数帮助判断载体的寿命. 更换感光鼓时执行此代码目的：1）清除旧光鼓计数，记录新光鼓计数。2）通过SIM22-12显 示新光鼓计数帮助判断载体的寿命.
夏普AR夏普AR-1240 AR
