夏普复印机维修代码大全1-1 确认反射镜装置动作1-2 确认光学系传感器动作1-6 反光镜扫描连续动作2-1 SPF连续动作2-2 确认SPF传感器动作2-3 确认SPF电动机正转方向动人2-4 确认SPF电动机逆转方向动作2-8 确认SPF进纸电磁阀动作2-9 RSPF翻转电磁铁动作检查2-10 RSPF出纸门电磁铁动作检查2-11 确认SPF PS释放电磁阀动作3-2 确认移动分离传感器动作3-3 确认分页器移动动人3-4 确认分离板动作（检测是否正常转动）3-11 确认配页器原位动作5-1 确认扣作部显示（面板LED灯全亮秒）5-2 确认加热灯亮（定影灯50秒间隔亮5次）5-3 确认复印机灯亮（10秒浓度键改亮度）6-1 确认进纸电磁阀动作（50秒间隔驱动20次）6-10 驱动主盒半圆辊7-1 预热时间表示有JAM老化7-4 预热省略7-6 间歇老化有纸7-8 预热时间表示8-1 复印模式的显影偏压输出8-2 复印模式的主充电器栅极电压（High状态高）输出8-3 复印模式的主充电器栅极电压（Low状态低）输出8-6 转印电压输出8-10 打印模式的显影偏压以及控制回路的动作确认和调整8-11 打印模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-12 打印模式的主充电器栅极电压（Low状态）以及控制回路的动作确认8-13 FAX模式的显影偏压以及控制回路的动作确认和调整8-14 FAX模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-15 FAX模式的主充电器栅极电压（Low状态）以及控制回路的动作确认9-1 双面器负载（马达）正转测试9-2 双面器负载（马达）反转测试9-4 双面器马达的转速调整9-5 双面器马达的把向转换时间调整10 确认墨粉电动机动作14 解除U2以外的故障16 解除U2故障20-1 清除保养计数21-1 保养循环的设定（0=2500张1=5000张2=15000张3=30000张4=150000张5=999999张）22-1 保养计数器的显示22-2 保养预置值显示（SIM20-1设定值）22-3 卡纸储存的显示（最近30次卡纸）22-4 总卡纸计数显示22-5 总计数显示22-6 显影计数器显示22-8 SPF计数器显示22-9 进纸计数器显示22-12 光鼓计数器显示22-13 CRUM类型显示22-14 FLASH ROM的版本22-15 故障储存器显示（最近15次故障）22-16 双面打印计数显示22-17 复印计数器显示22-18 打印计数器显示22-19 电子分类计数器显示22-21 扫描计数器显示22-22 SPF卡纸计数器显示24-1 卡纸储存器清除24-2 故障储存器清除24-4 SPF计数器清除24-5 双面打印计数清除24-6 进纸计数器清除24-7 光鼓计数器清除24-8 复印计数器清除24-9 印刷计数器清除24-10 电子类计数器清除24-13 扫描计数器清除24-14 SPF卡纸计数清除24-15 扫描模式计数器清除25-1 确认主电机机劝作（30秒）25-10 确认LSU多面镜电动机动作（30秒）26-1 选件开关的显示（选购件对应灯亮）26-3 部门管理器的设定(0:计数模式1:投币模式)26-4 本机双面动作设置(0:无双面1:有双面功能)26-5 计数器方式设定(0:双面计数1:单面计数)26-6 发送地设定(5:中国6:台湾)26-7 直接显示CPM旋转速度26-10 网络扫描的试用设定26-18 节粉方式(0:节粉关闭1打开)26-22 语言设定（打印卡面板语言）(0:日语1:英语……)26-30 CE标记对应控制设定(0:CE标记OFF 1:ON)26-32 风扇旋转状况变化26-36 (0:保养计数到停机1:不停)26-37 (0:载体计数到停机1:不停)26-38 光鼓超寿命停止设定（0停机1不停机）26-39 内存容量检测(16:16M内存32:32M内存)26-42 转印时间调整（R系列:1：240MS 3：260MS 9：320MS）(M系列机子取值1-99 默认值50)26-43 上下端空白设置(自动灯表下端,手动灯表上端)26-50 黑白转换功能设定（0：可转1：不可转）26-51 复印机暂停功能设定（0：不停1：停）26-60 未装载FAX时，设定FAX模式键是否有效27-1 设定有元PC／调制解调器的通信故障27-5 输入机器的机号30-1 确认本体传感器动作30-2 确认给纸部的传感、检测器及相关回路的动作40-1 确认手动托盘的纸张尺寸检测器及相关回路的动作41-2 调整OC原稿检测传感器41-3 原稿检测传感器受光电平显示41-4 OC盖板20度时的检测电平调整42-1 载体记数清除43-1 定影温度设定（倍率键调）43-10 明信片纸张进纸周期设置(取值1-99)43-11 明信片纸定影温度设置43-12 待机模式定影风扇转动设置(0:低速1:高速)43-13 定影纸张间隙控制(0:禁止1:允许)44-34 转印电流设定44-40 墨粉补充前转动时间设置(取值1-99)46-1 复印浓度300dpi电平调整46-2 复印曝光600dpi浓度等级调整46-7 分别调整复印曝光浓度等级（超级照片）46-9 复印浓度等级单独调整手动300dpi等级（文字）46-10 复印浓度等级单独调整手动600dpi（文字／照片）46-11 复印浓度等级单独调整（照片）46-18 复印对比度调整300dpi46-19 曝光时的图像质量调整46-20 SPF的曝光浓度校正46-29 复印对比度调整600dpi46-30 进行AE设定(取值0-30)46-31 图像锐度调整(0:黑白校正2:清晰)46-39 调整传真模式对比度46-45 调整传真模式的图像浓度48-1 主（前后）扫描方向倍率调整48-2 复印时OC方式副扫描方向倍率调整48-3 自动调整前端．副扫描倍率48-5 复印时SPF方式副扫描方向倍率调整49-1 FLASH ROM程序写入模式50-1 复印画像位置调整（左右方向，值加减1移动0.127MM）50-5 调整图像先端位置50-6 调整复印模式SPF／RSPF原稿图像位置50-10 用纸中心偏移调整(上下方向)50-12 调整复印模式原稿图像中心位置50-13 OC方式原稿中心偏50-16 SPF方式原稿中心偏听偏信移调整50-18 双面复印时反面图像位置调整50-19 双面复印时后端空白调整51-02 对位量调整51-8 设定禁止感光鼓分离爪动作53-8 SPF扫描位置调整56-1 传送MFP控制器数据61-1 检测LSU的动作61-2 调复印模式激光功率（绝对值）61-3 六棱镜电机检测62-1 格式化硬盘62-3 检测硬盘读写操作62-8 格式化硬盘（除系统数据区域）62-10 删除完成作业列表（同时删除作业日志）63-1 确认黑白校正数据63-2 执行黑白校正63-7 自动调整SPF白校正开始的像素位置64-1 自我打印功能65-5 进行操作面板的检测66-22 调传真听筒音量66-23 下载传真程序66-24 清除传真数据内存66-39 设定发货地规格66-60 设定ACR数据67-11 用于设定“select-in“信号67-14 进行flash programs写入／比较检测67-17 进行NVROM的清除进入工厂代码方式158 1240 联想Ｍ9100C 浓度 C 倍率160 205 2616 2818 2820 255 275 236 276* 插入 CA 插入AR161/AR200161 200 1818 1820 163Ｎ201Ｎ206ＮAR275/AR255# 插入 0 C。
夏普复印机故障代码U2-11计数器错误U2-12调整直错误F5-02曝光灯错误F9-00打印交换故障F9-10打印交换通信故障F9-80打印交换通信故障(通信协议)F9-81打印交换通信故障（检测）F9-82打印交换通信故障（溢出）F9-84打印交换通信故障（信息包）F9-88打印交换通信故障（时间限制）E1-00电了分页器交换通信故障U9-00操作交换通信故障L8-01零交叉脉冲平故障E7-04CCD白电平故障E7-05CCD黑电平故障E7-12校正故障U3-29反射镜原始位置故障L1-00反射镜进给故障L3-00反射镜返回故障L4-01主电机锁紧L6-10多面镜电机故障F1-06配页器电机故障L4-10隔离器电机故障L5-034#5反光镜电机故障L5-044#5反光镜电机MHPS故障L5-05镜头电机故障L5-06镜头电机LHPS故障U4-02ADU校直板故障U4-04ADU后端板故障U5-00ADU通讯故障U5-01A电机故障U5-02B电机故障U5-03阻挡传感器故障U5-04排出传感器故障夏普复印机故障代码58的进入方式是C-----复印模式键-------C---------复印模式键，SM-14。
Ｌ１镜片移动后前进扫描不能１０秒完成Ｌ２镜片电机锁定镜片原位检测器故障Ｌ３镜片初始化１０秒后镜片无法完成退回Ｌ５－０３４／５号镜电机故障Ｌ５－０４４／５号镜电机ＭＨＰＳ故障Ｌ５－０５镜头电机故障Ｌ６旋转纸匣检测器ＲＣ电机故障Ｌ８电源频率异常Ｈ２热敏电阻开路Ｈ３热辊温度过高Ｈ４热辊温度过低Ｈ５下热辊定影保险开路Ｈ６下热辊温度保险开路Ｕ１后备电池电压过低Ｕ２存储器累计检查出错Ｕ３ＡＥ传感器故障Ｕ４ＡＤＵ故障Ｕ５－００ＡＤＦ通讯故障Ｕ５－０１Ａ电机故障Ｕ５－０２Ｂ电机故障Ｕ５－０３阻力传感器故障Ｕ５－０４排出传感器故障。
夏普复印机常见的故障代码及维修在夏普复印机当中，最常见也是最基本的故障代码，有的时候这些‘H’带头的故障代码，可以用C+插入+0+插入+14+复印键消除，但是有些时候是消除不掉的，这时就必须仔细检查定影器这一块了。
如果是‘H2’的话，就检查热敏电阻的断开出错，以及定影器上的保险是否断开。
还有‘H3’的话，就检查定影器的温度，这是定影器是偏高，也可以调整定影温度，用‘43-1’代码进行调整，用百分比号进行降低。
如果还不行，就检查定影热敏电阻的高度，是否没有紧贴定影上辊。
如果没有的话，还要进行调整它的高度，要不然会烧坏定影灯。
如果出现‘H4’数障代码，就要检查，定影灯是否亮了，这个代码是说定影温度过低所至。
如果定影灯亮了，还要检查热敏电阻，是否已坏或保险断开。
如果没有，可以进入维修程序进行定影温度的调整，将定影温度调整偏高即可夏普复印机常见故障维修代码故障代码? 故障原因?Ｌ１?镜片移动后前进扫描不能１０秒完成??Ｌ２?镜片电机锁定镜片原位检测器故障??Ｌ３?镜片初始化１０秒后镜片无法完成退回??Ｌ５－０３?４／５号镜电机故障??Ｌ５－０４?４／５号镜电机ＭＨＰＳ故障?? Ｌ５－０５?镜头电机故障??Ｌ６?旋转纸匣检测器ＲＣ电机故障??Ｌ８?电源频率异常??Ｈ２?热敏电阻开路??Ｈ３?热辊温度过高??Ｈ４?热辊温度过低??Ｈ５?下热辊定影保险开路??Ｈ６?下热辊温度保险开路??Ｕ１?后备电池电压过低??Ｕ２?存储器累计检查出错??Ｕ３?ＡＥ传感器故障??Ｕ４?ＡＤＵ故障??Ｕ５－００?ＡＤＦ通讯故障??Ｕ５－０１?Ａ电机故障??Ｕ５－０２?Ｂ电机故障??Ｕ５－０３?阻力传感器故障??Ｕ５－０４?排出传感器故障??ＥＥ－ＥＬ?显影剂过深??ＥＥ－ＥＵ?显影剂过浅??Ｆ２－０２?碳粉电机故障??Ｆ３－１２?主机上纸匣提升电机故障??Ｆ３－２２?主机下纸匣提升电机故障??以上夏普ＳＦ系列故障代码于不同机型其代码略有增减机型: 夏普2022-2027?代码: F104 故障: 指标上限解决: 关开机?代码: F105 故障: 指标上限解决: 关开机?代码: F106 故障: 移位电机故障解决: 关开机??代码: L100?故障: 反光镜进纸故障 (初始化时,反光镜开始进纸起的秒内,MHPS不断开复印时,从反光镜?开始进给起的秒内MHPS不断开在复印期间反光镜进给开始时,反光镜不在原始位置)?解决: 断开接通电源?代码: L401?故障: 主电机故障 (主电机转动期间MMRE脉冲检测不到的时间长于秒?解决: 断开接通电源?代码: L801?故障: 零交叉脉冲故障 (零交叉脉冲移位宽度大于10%)?解决: 断开接通电源?代码: U201?故障: 后备存储器故障（即使器增加值与校验值总和值互存在差异）?解决: 执行模拟16?代码: U501?故障: 阻力传感器阻力宽度传感器调整故障（执行阻力传感器和阻力宽度传感器调整（模拟?53-4）时，调整值超出规定的范围）?解决: 执行模拟14?代码: U511?故障: 给纸电机故障（给纸电机转动期间，秒以上未检测到转动脉冲?解决: 执行模拟14?代码: U512?故障: 输纸电机故障(输纸电势转动期间,01秒以上未检测到转动脉冲)?解决: 执行模拟14?代码: F100?故障: 分页器通信错误(在分页器和主组件进行通信中出现错误)?解决: 执行模拟14?代码: F102?故障: 输纸电机故障(在输纸电机转动期间,秒以上未检测到转动脉冲?解决: 执行模拟14?代码: F104?故障: 纸库上限下限故障: (当转换纸库时,上限或下限检测错误)?代码: F105?故障: 纸库原位传感器故障 (纸库被初始化时,在1秒内纸库原位传感器未检测)?解决: 执行模拟14?代码: F106?故障: 纸库电机故障 (纸库电机转动期间,秒以上未检测到转动脉冲?解决: 执行模拟14?代码: F231?故障: 图象浓度传感器故障 (图像浓度传感器光反射量增至最大,输入值未达图像浓度传?感器光反射量减至最小,输入值未达在执行栅极电压校正期间,元件电平为3V以下.?机型: 夏普1025?代码: L401 故障: 主电机异常（锁定检测）解决: 执行指令14?代码: L801 故障: 电源频率异常解决: 执行指令14?代码: U321 故障: 反射镜原位状况检测异常解决: 执行指令14?代码: F312 故障: 本体上段供纸盘上升电机异常解决: 执行指令14?代码: L100 故障: 反光镜前进（扫描装置前进故障反光镜进给起动后，6秒钟以内前进没完成。
夏普数码复印机维修代码及维修方法
1.故障代码E1：传真机连续传送纸张错误
维修方法：
-检查纸长是否超出规定范围，如超出范围，则按照规定范围裁剪纸张。
-检查纸盘中是否有错误的纸张，如果有，则清理纸盘，并更换正确
的纸张。
-检查传真机是否有杂质，如有，则清理传真机内部。
2.故障代码E2：传真机纸张堵塞
维修方法：
-确认纸盘中的纸张是否放置正确，如果纸张堆积太多，则减少纸张
堆叠。
-检查纸盘是否松动，如果松动，则重新固定纸盘。
-清除纸盘中的纸屑或杂质。
3.故障代码E3：传真机发生传送错误
维修方法：
-检查传真文档是否放置正确，如未放置正确，则重新放置传真文档。
-检查传真文档是否过大或过小，如果是，则重新调整传真文档的大小。
-检查传真文档是否放置完全，如果未完全放置，则重新放置传真文档。
4.故障代码E4：传真机纸张用完
维修方法：
-检查纸盘中是否有纸张，如果没有，则添加纸张。
-检查纸盘中的纸张是否正常堆叠，如果不正常则重新堆叠纸张。
-检查纸盘内部是否有堵塞，如有，则清理堵塞。
5.故障代码E5：传真机纸张卡纸
维修方法：
-清除卡纸，可以打开传真机的纸盖，检查是否有纸张卡住，如果有，则轻轻将纸张拉出。
-检查纸盘是否安装正确，如果不正确，则固定纸盘。
-检查传真机的传送系统是否有杂质堵塞，如有，则清除堵塞。
需要注意的是，在进行维修时，务必先将夏普数码复印机断电，并确
认已经拔掉电源插头。
另外，在进行维修时应该小心操作，避免造成更大
的损坏。
夏普复印机部分故障代码详解夏普复印机部分故障代码详解L1 镜片移动后前进扫描不能10秒完成L2 镜片电机锁定镜片原位检测器故障L3 镜片初始化10秒后镜片无法完成退回L5-03 4/5号镜电机故障L5-04 4/5号镜电机MHPS故障L5-05 镜头电机故障L6 旋转纸匣检测器RC电机故障L8 电源频率异常H2 热敏电阻开路H3 热辊温度过高H4 热辊温度过低H5 下热辊定影保险开路H6 下热辊温度保险开路U1 后备电池电压过低U2 存储器累计检查出错U3 AE传感器故障U4 ADU故障U5-00ADF通讯故障U5-01 A电机故障U5-02 B电机故障U5-03 阻力传感器故障U5-04 排出传感器故障EE-EL 显影剂过深EE-EU 显影剂过浅F2-02 碳粉电机故障F3-12 主机上纸匣提升电机故障F3-22 主机下纸匣提升电机故障。
夏普SF复印机故障代码表故障代码故障原因Ｌ１镜片移动后前进扫描不能１０秒完成Ｌ２镜片电机锁定镜片原位检测器故障Ｌ３镜片初始化１０秒后镜片无法完成退回Ｌ５－０３４／５号镜电机故障Ｌ５－０４４／５号镜电机ＭＨＰＳ故障Ｌ５－０５镜头电机故障Ｌ６旋转纸匣检测器ＲＣ电机故障Ｌ８电源频率异常Ｈ２热敏电阻开路Ｈ３热辊温度过高Ｈ４热辊温度过低Ｈ５下热辊定影保险开路Ｈ６下热辊温度保险开路Ｕ１后备电池电压过低Ｕ２存储器累计检查出错Ｕ３ＡＥ传感器故障Ｕ４ＡＤＵ故障Ｕ５－００ＡＤＦ通讯故障Ｕ５－０１Ａ电机故障Ｕ５－０２Ｂ电机故障Ｕ５－０３阻力传感器故障Ｕ５－０４排出传感器故障ＥＥ－ＥＬ显影剂过深ＥＥ－ＥＵ显影剂过浅Ｆ２－０２碳粉电机故障Ｆ３－１２主机上纸匣提升电机故障Ｆ３－２２主机下纸匣提升电机故障一、进入方法维修代码方式内部代码方式机型举例C 插入0 插入C Ca 0 C SF1118/1025/AR161 # 插入C 插入# 插入0 C AR275/AR255P * C * P * 0 C M350/M450C 浓度C 浓度C 浓度C 倍率AR158二、代码注：并不是每种代码都适用于每种机型主码子码介绍70 01 显示热敏电阻阻值70 02 显示热敏电阻变化范围70 03 热敏电阻变化范围下限设定70 04 热敏电阻变化范围上限设定70 05 显示预热时间70 06 操作面板按键开关输入信号检查70 07 曝光灯检测70 08 双面(ADU)不检测模式设定70 09 显示总复印张数70 10 镜头锁定位置设定71 01 双面ADU走纸检测71 02 50%, 100%, 200% 自动复印71 03 纸路走纸检测73 ** 进稿器(RADF)计数器设定74 ** 双面(ADU)计数器设定75 01 装订计数器设定75 02 载体更换周期数计数设定75 03 鼓更换周期数计数设定80 01 显影器单元不检测模式设定80 02 显示或修改[25-2]TD传感器目标电压80 06 AE传感器增益设定80 09 缺省（デフォルト;default)值自动设定81 ** 显示或修改总计数器[22-05]82 ** 显示或修改当前保养计数器[22-01]（小人指示灯点亮）84 01 清除总复印张数计数器[22-05]85 ** 显示或修改当前载体印张计数器[22-06],[22-01](小太阳灯点亮)88 01 清除全部内存储器89 01 清除全部计数器键入'1'按复印键89 02 清除键操作码.记忆数据键入'2'按复印键90 01 显示[47]AE传感器增益数据80V *** 60V ***75V *** 55V ***70V *** 50V ***65V *** 45V ***90 10 过程控制数据显示STD ID：75 MARK：98 MAK BA 164BASE1：0 BASE2：0 BASE3：0BASE4：0 BASE5：0 BASE6：0BASE7：0 IDPAT1：0 IDPAT2：0IDPAT3：0 IDPA T4：0 IDPAT5：0IDPAT6：0 IDPA T7：092 01 SARM -- EEPROM 数据传送92 02 EEPROM -- SARM 数据传送L8 01 零交叉脉冲检测出错（主板、电源板、连线）CE 00 发生其他通信故障（确认NETWORK CABLE正确安装）01 未安装打印网卡（AR-NC5J）或网卡不良（打NIC CONFIG PAGE页看NIC板本）02 未找到指定的邮件服务器、FTP服务器（确认NETWORK CABLE正确安装、网络用TCP/IP协议、在WEB PAGE 中确认PC地址、DNS地址）03 图像发送时指定服务器没有应答（确认NETWORK CABLE正确安装、服务器正常）04 输入的FTP服务器帐户名或密码无效05 输入的FTP服务器的目录无效EE EL 显影剂调整故障（墨粉过多、SIM25-2）EU 显影剂调整故障（墨粉不足）PF 00 收到RIC复印禁止信号CH亮：门未关，主板闪烁：显影器未装、主板夏普数码复印机用户模式及维修模式的进入方法推荐AR-158X/ 158S/ 158/ 158F用户模式的进入方法：持续按住浓度中的淡键5秒钟，用数字键输入功能号，按开始键，选择设定代码，复印数量显示窗口显示“--”，持续按浓度中的淡键退出用户模式。

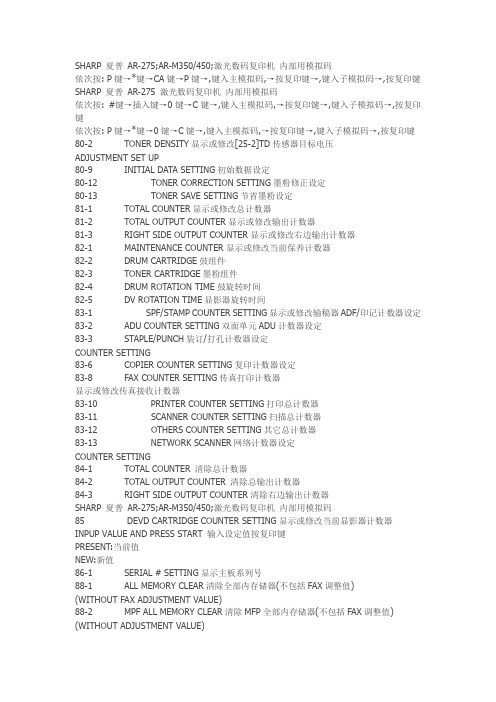

SHARP 夏普AR-275;AR-M350/450;激光数码复印机内部用模拟码依次按: P键→*键→CA键→P键→,键入主模拟码,→按复印键→,键入子模拟码→,按复印键SHARP 夏普AR-275 激光数码复印机内部用模拟码依次按: #键→插入键→0键→C键→,键入主模拟码,→按复印键→,键入子模拟码→,按复印键依次按: P键→*键→0键→C键→,键入主模拟码,→按复印键→,键入子模拟码→,按复印键80-2 TONER DENSITY显示或修改[25-2]TD传感器目标电压ADJUSTMENT SET UP80-9 INITIAL DATA SETTING初始数据设定80-12 TONER CORRECTION SETTING墨粉修正设定80-13 TONER SAVE SETTING节省墨粉设定81-1 TOTAL COUNTER显示或修改总计数器81-2 TOTAL OUTPUT COUNTER显示或修改输出计数器81-3 RIGHT SIDE OUTPUT COUNTER显示或修改右边输出计数器82-1 MAINTENANCE COUNTER显示或修改当前保养计数器82-2 DRUM CARTRIDGE鼓组件82-3 TONER CARTRIDGE墨粉组件82-4 DRUM ROTATION TIME鼓旋转时间82-5 DV ROTATION TIME显影器旋转时间83-1 SPF/STAMP COUNTER SETTING显示或修改输稿器ADF/印记计数器设定83-2 ADU COUNTER SETTING双面单元ADU计数器设定83-3 STAPLE/PUNCH装订/打孔计数器设定COUNTER SETTING83-6 COPIER COUNTER SETTING复印计数器设定83-8 FAX COUNTER SETTING传真打印计数器显示或修改传真接收计数器83-10 PRINTER COUNTER SETTING打印总计数器83-11 SCANNER COUNTER SETTING扫描总计数器83-12 OTHERS COUNTER SETTING其它总计数器83-13 NETWORK SCANNER网络计数器设定COUNTER SETTING84-1 TOTAL COUNTER 清除总计数器84-2 TOTAL OUTPUT COUNTER 清除总输出计数器84-3 RIGHT SIDE OUTPUT COUNTER清除右边输出计数器SHARP 夏普AR-275;AR-M350/450;激光数码复印机内部用模拟码85 DEVD CARTRIDGE COUNTER SETTING显示或修改当前显影器计数器INPUP VALUE AND PRESS START 输入设定值按复印键PRESENT:当前值NEW:新值86-1 SERIAL # SETTING显示主板系列号88-1 ALL MEMORY CLEAR清除全部内存储器(不包括FAX调整值) (WITHOUT FAX ADJUSTMENT VALUE)88-2 MPF ALL MEMORY CLEAR清除MFP全部内存储器(不包括FAX调整值) (WITHOUT ADJUSTMENT VALUE)88-3 FAX ALL MEMORY CLEAR清除FAX全部内存储器(不包括FAX调整值) (WITHOUT ADJUSTMENT VALUE)88-4 PRINTTER ALL MEMORY CLEAR清除打印全部内存储器88-5 FAX ALL MEMORY CLEAR清除FAX全部内存储器(包括FAX调整值) (WITH ADJUSTMENT VALUE)88-6 PCU ALL MEMORY CLEAR清除PCU全部内存储器88-7 SCAMMER ALL MEMORY CLEAR清除扫描器全部内存储器89-1 ALL COUNTER DATA CLEAR清除全部计数器数据89-2 KEY POERATOR CODE/DATA CLEAR键操作员密码/数据清除89-3 KEY POERATOR CODE/DATA清除键操作员密码/数据(包括FAX)CLEAR(INCLUDE FAX)70-1 PRODUCT LOAD TEST产品负荷测试70-12 EXP LEVEL SETUP (L AUTO SET)曝光电平设定(自动设定)70-15 PROCESS DATA CLEAR过程控制数据清除71-1 DV BIAS SETTING(AUTO)显影偏压设定(自动)71-2 VG SETTING(AUTO)鼓栅压设定(自动)71-3 LASER P0WER SETTING(AUTO)激光电源设定(自动)72-1 FAX SOFT SW CLEARFAX 软件开关清除79-1 MEMORY SETTING内存设定60-1 DRAM TEST动态RAM 测试小人灯是指维修保养，清计数器就可以显影剂灯（小太阳），是指显影计数满，清零就可以维修代码：C---插入/暂停---数字键0---插入/暂停，此时面板灯全灭，数字键2---数字键0---复印键---数字键1---复印键（已经清好维修保养灯）；再按清除键c（面板上无显示，灯全灭），数字键4---数字键2---复印键---数字键1---复印键（已经清好显影灯），按两下清除键退出。
SHARP 夏普 AR-275;AR-M350/450;激光数码复印机内部用模拟码依次按: P键→*键→CA键→P键→,键入主模拟码,→按复印键→,键入子模拟码→,按复印键SHARP 夏普 AR-275 激光数码复印机内部用模拟码依次按: #键→插入键→0键→C键→,键入主模拟码,→按复印键→,键入子模拟码→,按复印键82-4 DRUM ROTATION TIME鼓旋转时间82-5 DV ROTATION TIME显影器旋转时间83-1 SPF/STAMP COUNTER SETTING显示或修改输稿器ADF/印记计数器设定83-2 ADU COUNTER SETTING双面单元ADU计数器设定83-3 STAPLE/PUNCH装订/打孔计数器设定COUNTER SETTING83-6 COPIER COUNTER SETTING复印计数器设定83-8 FAX COUNTER SETTING传真打印计数器显示或修改传真接收计数器NEW:新值86-1 SERIAL # SETTING显示主板系列号88-1 ALL MEMORY CLEAR清除全部内存储器(不包括FAX调整值) (WITHOUT FAX ADJUSTMENT VALUE)88-2 MPF ALL MEMORY CLEAR清除MFP全部内存储器(不包括FAX调整值)(WITHOUT ADJUSTMENT VALUE)88-3 FAX ALL MEMORY CLEAR清除FAX全部内存储器(不包括FAX 调整值)(WITHOUT ADJUSTMENT VALUE)88-4 PRINTTER ALL MEMORY CLEAR清除打印全部内存储器71-1 DV BIAS SETTING(AUTO)显影偏压设定(自动)71-2 VG SETTING(AUTO)鼓栅压设定(自动)71-3 LASER P0WER SETTING(AUTO)激光电源设定(自动)72-1 FAX SOFT SW CLEARFAX 软件开关清除79-1 MEMORY SETTING内存设定60-1 DRAM TEST动态RAM 测试热时间表示有JAM老化 7-4 预热省略 7-6 间歇老化有纸 7-8 预热时间表示 8-1 复印模式的显影偏压输出 8-2 复印模式的主充电器栅极电压（High状态高）输出 8-3 复印模式的主充电器栅极电压（Low状态低）输出 8-6 转印电压输出 8-10 打印模式的显影偏压以及控制回路的动作确认和调整 8-11 打印模式的主充电器栅极电压（High状态）以及控制回路的动作确认 8-12 打印模式的主充电器栅极电压（Low状态）以及控制回路的动作确认 8-13 FAX模式的显影偏压以及控制回路的动作确认和调整 8-14 FAX模式的主充电器栅极电压（High状态）以及控制回路的动作确认 8-15 FAX模式的主充电器栅极电压（Low状态）以及控制回路的动作确认 9-1 双面器负载（马达）正转测试 9-2 双面器负载（马达）反转测试 9-4 双面器马达的转速调整 9-5 双面器马达的把向转换时间调整 10 确认墨粉电动机动作 14 解除U2以外的故障 16解除U2故障 20-1 清除保养计数 21-1 保养循环的设定（0=2500张1=5000张 2=15000张 3=30000张 4=150000张 5=999999张） 22-1 保养计数器的显示 22-2 保养预置值显示（SIM20-1设定值） 22-3 卡纸储存的显示（最近30次卡纸） 22-4 总卡纸计数显示 22-5 总计数显示 22-6 显影计数器显示 22-8 SPF计数器显示 22-9 进纸计数器显示 22-12 光鼓计数器显示 22-13 CRUM类型显示 22-14 FLASH ROM的版本 22-15回路的动作 40-1 确认手动托盘的纸张尺寸检测器及相关回路的动作 41-2 调整OC原稿检测传感器 41-3 原稿检测传感器受光电平显示 41-4 OC盖板20度时的检测电平调整 42-1 载体记数清除 43-1 定影温度设定（倍率键调） 43-10 明信片纸张进纸周期设置(取值1-99) 43-11 明信片纸定影温度设置 43-12 待机模式定影风扇转动设置(0:低速 1:高速) 43-13定影纸张间隙控制(0:禁止 1:允许) 44-34 转印电流设定 44-40 墨粉补充前转动时间设置(取值1-99) 46-1 复印浓度300dpi电平调整 46-2 复印曝光600dpi浓度等级调整 46-7 分别调整复印曝光浓度等级（超级照片） 46-9 复印浓度等级单独调整手动300dpi等级（文字） 46-10 复印浓度等级单独调整手动600dpi（文字／照片） 46-11 复印浓度等级单独调整（照片） 46-18 复印对比度调整 300dpi 46-19 曝光时的图像质量调整 46-20 SPF的曝光浓度校正 46-29 复印对比度调整 600dpi 46-30 进行AE设定(取值0-30) 46-31 图像锐度调整(0:黑白校正 2:清晰) 46-39调整传真模式对比度 46-45 调整传真模式的图像浓度 48-1 主（前后）扫描方向倍率调整 48-2 复印时OC方式副扫描方向倍率调整 48-3 自动调整前端．副扫描倍率 48-5 复印时SPF方式副扫描方向倍率调整 49-1 FLASH ROM程序写入模式 50-1 复印画像位置调整（左右方向，值加减1移动0.127MM） 50-5 调整图像先端位置 50-6 调整复印模式SPF／RSPF。
夏普复印机维修代码大全夏普复印机维修代码大全1-1 确认反射镜装置动作1-2 确认光学系传感器动作1-6 反光镜扫描连续动作2-1 SPF连续动作2-2 确认SPF传感器动作2-3 确认SPF电动机正转方向动人2-4 确认SPF电动机逆转方向动作2-8 确认SPF进纸电磁阀动作2-9 RSPF翻转电磁铁动作检查2-10 RSPF出纸门电磁铁动作检查2-11 确认SPF PS释放电磁阀动作3-2 确认移动分离传感器动作3-3 确认分页器移动动人3-4 确认分离板动作（检测是否正常转动）3-11 确认配页器原位动作5-1 确认扣作部显示（面板LED灯全亮秒）5-2 确认加热灯亮（定影灯50秒间隔亮5次）5-3 确认复印机灯亮（10秒浓度键改亮度）6-1 确认进纸电磁阀动作（50秒间隔驱动20次）6-10 驱动主盒半圆辊7-1 预热时间表示有JAM老化7-4 预热省略7-6 间歇老化有纸7-8 预热时间表示8-1 复印模式的显影偏压输出8-2 复印模式的主充电器栅极电压（High状态高）输出8-3 复印模式的主充电器栅极电压（Low状态低）输出8-6 转印电压输出8-10 打印模式的显影偏压以及控制回路的动作确认和调整8-11 打印模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-12 打印模式的主充电器栅极电压（Low状态）以及控制回路的动作确认8-13 FAX模式的显影偏压以及控制回路的动作确认和调整8-14 FAX模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-15 FAX模式的主充电器栅极电压（Low状态）以及控制回路的动作确认9-1 双面器负载（马达）正转测试9-2 双面器负载（马达）反转测试9-4 双面器马达的转速调整9-5 双面器马达的把向转换时间调整10 确认墨粉电动机动作14 解除U2以外的故障16 解除U2故障20-1 清除保养计数21-1 保养循环的设定（0=2500张1=5000张2=15000张3=30000张4=150000张5=999999张）22-1 保养计数器的显示22-2 保养预置值显示（SIM20-1设定值）22-3 卡纸储存的显示（最近30次卡纸）22-4 总卡纸计数显示22-5 总计数显示22-6 显影计数器显示22-8 SPF计数器显示22-9 进纸计数器显示22-12 光鼓计数器显示22-13 CRUM类型显示22-14 FLASH ROM的版本22-15 故障储存器显示（最近15次故障）22-16 双面打印计数显示22-17 复印计数器显示22-18 打印计数器显示22-19 电子分类计数器显示22-21 扫描计数器显示22-22 SPF卡纸计数器显示24-1 卡纸储存器清除24-2 故障储存器清除24-4 SPF计数器清除24-5 双面打印计数清除24-6 进纸计数器清除24-7 光鼓计数器清除24-8 复印计数器清除24-9 印刷计数器清除24-10 电子类计数器清除24-13 扫描计数器清除24-14 SPF卡纸计数清除24-15 扫描模式计数器清除25-1 确认主电机机劝作（30秒）25-10 确认LSU多面镜电动机动作（30秒）26-1 选件开关的显示（选购件对应灯亮）26-3 部门管理器的设定(0:计数模式1:投币模式)26-4 本机双面动作设置(0:无双面1:有双面功能)26-5 计数器方式设定(0:双面计数1:单面计数)26-6 发送地设定(5:中国6:台湾)26-7 直接显示CPM旋转速度26-10 网络扫描的试用设定26-18 节粉方式(0:节粉关闭1打开)26-22 语言设定（打印卡面板语言）(0:日语1:英语……) 26-30 CE标记对应控制设定(0:CE标记OFF 1:ON)26-32 风扇旋转状况变化26-36 (0:保养计数到停机1:不停)26-37 (0:载体计数到停机1:不停)26-38 光鼓超寿命停止设定（0停机1不停机）26-39 内存容量检测(16:16M内存32:32M内存)26-42 转印时间调整（R系列:1：240MS 3：260MS 9：320MS）(M系列机子取值1-99 默认值50)26-43 上下端空白设置(自动灯表下端,手动灯表上端)26-50 黑白转换功能设定（0：可转1：不可转）26-51 复印机暂停功能设定（0：不停1：停）26-60 未装载FAX时，设定FAX模式键是否有效27-1 设定有元PC／调制解调器的通信故障27-5 输入机器的机号30-1 确认本体传感器动作30-2 确认给纸部的传感、检测器及相关回路的动作40-1 确认手动托盘的纸张尺寸检测器及相关回路的动作41-2 调整OC原稿检测传感器41-3 原稿检测传感器受光电平显示41-4 OC盖板20度时的检测电平调整42-1 载体记数清除43-1 定影温度设定（倍率键调）43-10 明信片纸张进纸周期设置(取值1-99)43-11 明信片纸定影温度设置43-12 待机模式定影风扇转动设置(0:低速1:高速)43-13 定影纸张间隙控制(0:禁止1:允许)44-34 转印电流设定44-40 墨粉补充前转动时间设置(取值1-99)46-1 复印浓度300dpi电平调整46-2 复印曝光600dpi浓度等级调整46-7 分别调整复印曝光浓度等级（超级照片）46-9 复印浓度等级单独调整手动300dpi等级（文字）46-10 复印浓度等级单独调整手动600dpi（文字／照片）46-11 复印浓度等级单独调整（照片）46-18 复印对比度调整300dpi46-19 曝光时的图像质量调整46-20 SPF的曝光浓度校正46-29 复印对比度调整600dpi46-30 进行AE设定(取值0-30)46-31 图像锐度调整(0:黑白校正2:清晰)46-39 调整传真模式对比度46-45 调整传真模式的图像浓度48-1 主（前后）扫描方向倍率调整48-2 复印时OC方式副扫描方向倍率调整48-3 自动调整前端．副扫描倍率48-5 复印时SPF方式副扫描方向倍率调整49-1 FLASH ROM程序写入模式50-1 复印画像位置调整（左右方向，值加减1移动0.127MM）50-5 调整图像先端位置50-6 调整复印模式SPF／RSPF原稿图像位置50-10 用纸中心偏移调整(上下方向)50-12 调整复印模式原稿图像中心位置50-13 OC方式原稿中心偏50-16 SPF方式原稿中心偏听偏信移调整50-18 双面复印时反面图像位置调整50-19 双面复印时后端空白调整51-02 对位量调整51-8 设定禁止感光鼓分离爪动作53-8 SPF扫描位置调整56-1 传送MFP控制器数据61-1 检测LSU的动作61-2 调复印模式激光功率（绝对值）61-3 六棱镜电机检测62-1 格式化硬盘62-3 检测硬盘读写操作62-8 格式化硬盘（除系统数据区域）62-10 删除完成作业列表（同时删除作业日志）63-1 确认黑白校正数据63-2 执行黑白校正63-7 自动调整SPF白校正开始的像素位置64-1 自我打印功能65-5 进行操作面板的检测66-22 调传真听筒音量66-23 下载传真程序66-24 清除传真数据内存66-39 设定发货地规格66-60 设定ACR数据67-11 用于设定“select-in“信号67-14 进行flash programs写入／比较检测67-17 进行NVROM的清除进入工厂代码方式158 1240 联想Ｍ9100C 浓度 C 倍率160 205 2616 2818 2820 255 275 236 276 * 插入 CA 插入AR161/AR200161 200 1818 1820 163Ｎ201Ｎ206ＮAR275/AR255# 插入 0 C。
SHARP 夏普 AR-M350;AR-M450 数码复印机维修(模拟)程序维修(模拟)程序进入1,依次按: "P"键→" * " 键→"C"键→" * " 键→(复印张数显示息灭)2,用数字键键入主模拟码→按复印键→键入子模拟码→按复印键.(如果有第3级代码时,再键入子模拟码→按复印键)菜单画面上数据说明液晶显示屏模拟诊断程序菜单画面上反转显示的数字表示该数字是当前的设定值液晶显示屏模拟诊断程序菜单画面上反转显示的字符表示,该字符所表示的器件是当前正处在被检测状态程序表中的设定数说明例:[0～745/ 485V /用数字键修改]，"0～745"表示设定范围/"粗黑体字485"表示缺省值/"用数字键修改"表示设定值可用数字键进行修改;每步1V表示每递增/递减1个数变化1V;或1:电机启动10秒;2:正常,其中加粗黑体字表示缺省值维修(模拟)程序表主模拟码 1扫描器动作检查1-1,按"用户设定"键,扫描停止或扫描结束自动停止并返回到主模拟码菜单1-2扫描原位传感器MHPS 检查按复印“START“键,动作检查时,显示反转,按"用户设定"键,返回到主模拟码菜单主模拟码 2输稿器(SPF/ADF/RADF/UDH)动作检查2-1用户设定"键,输稿器停止,并返回到主模拟码菜单2-22-3主模拟码 3分页器Finisher(AR-FN6)3-23-3分页器Finisher(AR-FN6)电机,电磁铁等输出测试3-6Finisher拍纸板位置调整[40～60/ 50 /用数字键修改]，按复印键,开始移动;动作完成后停止或按"用户设定"键动作停,止并返回到主模拟码菜单制作:WGF2016/4/17主模拟码 4三层(3×500张)纸盒工作台(AR-D14)或大容量LCC(500+2000张)纸盒工作台(AR-D13)测试4-24-3三层(3×500张)纸盒工作台(AR-D14)或大容量LCC(500+2000张)纸盒工作台键入测试号后,按复印“START“键被测试元件动作;按"用户设定"键，动作停止,返回到主模拟码菜单主模拟码 5灯ON/OFF和液晶显示屏幕(LCD)对比度检测5-1面板指示灯操作面板LED灯ON/OFF和液晶显示屏幕(LCD)对比度检测,以6秒的速度变换5-2定影灯HL1或HL2 ON/OFF检查1,HL 1(LOWER) 下定影灯HL1 ; 2,HL 2(UPPER) 上定影灯 ON/OFF检查键入1或2按复印键,下或上定影灯按照ON:0.5秒→OFF:0.5秒的顺序工作5次后自动停止,或按"用户设定"键,并返回到主模拟码菜单5-3原稿曝光灯或CIS灯 ON1,COPY LAMP 原稿曝光灯 ; 2:CIS 接触式传感器CIS灯 ON注:CIS灯仅安装了DSPF双面输稿扫描组件AR-EF1用键入1或2按复印键,原稿曝光灯或CIS灯 ON,10秒后自动停止,或按"用户设定"键停止,并返回到主模拟码菜单制作:WGF 2016/4/17主模拟码 6电磁铁/离合器/继电器动作检查6-16-2主模拟码 7键入测试号后,按复印“START“键被测试项目动作;按"用户设定"键，动作停止,返回到主模拟码菜单7-17-67-8设定有无"预热时间"显示键入是"Yes",按复印键,开始预热,以"秒"为计时单位显示预热时间,显示预热完成后,按"用户设定"键返回到主模拟码菜单主模拟码 8高压调整8-1(电压输出30秒后停止)或按"用户设定"键,返回到主模拟码菜单[0～745/ 485V /每步1V][0～745/ 485V /每步1V][0～745/ 485V /每步1V][0～745/ 485V /每步1V][0～745/ 485V /每步1V][0～745/ 485V /每步1V][0～745/ 150V /每步1V]8-2栅极高压调整,键入1或(2～6)按复印键,修改设定值后按复印键(电压输出30秒后停止)或按"用户设定"键,返回到主模拟码菜单制作:WGF2016/4/17[200～-900V/ -640V /每步1V][200～-900V/ -640V/每步1V][200～-900V/ -640V /每步1V][200～-900V/ -640V /每步1V][200～-900V/ -640V /每步1V][200～-900V/ -640V /每步1V]8-6(电压输出30秒后停止)或按"用户设定"键,返回到主模拟码菜单[0～620/ 267V(45张机);220V(35张机) /每步1V],[0～620/ 310V(45张机);267V(35张机) /每步1V],[0～620/ 267V(45张机);220V(35张机) /每步1V],[0～620/ 310V(45张机);267V(35张机) /每步1V],8-17(电压输出30秒后停止)或按"用户设定"键,返回到主模拟码菜单[0～375/ 160V(45张机);120V(35张机) /每步1V],[0～375/ 160V(45张机);120V(35张机) /每步1V][0～-1250/ -780 V /每步1V],主模拟码 99-1"键,动作停止并返回到主模拟码菜单9-2主模拟码 10供粉电机ON/OFF1:电机启动10秒;2:正常键入1按复印“START “键,电机启动10秒后自动停止或按"用户设定"键,返回到主模拟码菜单主模拟码 13清除U1(传真组件用)故障码1:清除 ; 2:正常键入1或2按复印键,故障码清除或不清除,并返回到主模拟码菜单主模拟码 14清除U1/U2/LCC/PF以外的故障码1:清除 ; 2:正常键入1或2按复印键,故障码清除或不清除,并返回到主模拟码菜单主模拟码 15清除U6(06/20/21/22)的故障码1:清除 ; 2:正常键入1或2按复印键,故障码清除或不清除,并返回到主模拟码菜单主模拟码 16清除U2故障码1:清除 ; 2:正常键入1或2按复印键,故障码清除或不清除,并返回到主模拟码菜单主模拟码 21设定保养周期计数21-1设定保养周期设定数0＝缺省值；1＝40K；2＝50K；3＝80K；4＝100K；5＝120K; 6:不设定保养周期主模拟码 22显示计数器计数22-1显示各种计数器计数制作:WGF2016/4/1722-222-322-4显示故障历史记录可显示最近100个故障的历史记录22-522-622-7显示已设定的复印机管理人员密码22-822-922-1022-10制作:WGF22-12显示输稿器卡纸历史记录可显示100个卡纸的历史记录22-1322-19主模拟码 24清除计数器24-12:正常,后再按复印键或按"用户设定"键,返回到主模拟码菜单24-2"键,返回到主模拟码菜单24-3"键,返回到主模拟码菜单24-41MANTENANCE清除保养计数器24-5清除载体计数器,键入1按复印键,再选择,1:清除或2:正常,后再按复印键或按"用户设定"键,返回到主模拟码菜单1DV CARTRIDGE清除载体计数器24-6清除复印计数器,键入1按复印键,再选择,1:清除或2:正常,后再按复印键或按"用户设定"键,返回到主模拟码菜单1COPY清除复印计数器制作:WGF 2016/4/1724-7"按复印键,再选择,1:清除或2:正常,后再按复印键或按"用户设定"键,返回到主模拟码菜单24-9"按复印键,再选择,1:清除或2:正常,后再按复印键或按"用户设定"键,返回到主模拟码菜单24-11清除鼓"或2"清除载体旋转时间计数器"或3"清除鼓/载体旋转/供粉时间计数器"按复印键,24-15"键,返回到主模拟码菜单主模拟码 25电机动作检查和载体调整25-1电机动作检查和载体调整显示TD 传感器的输出值,按复印键,3粉钟后自动停止或按"用户设定"键动作停止,返回到主模拟码菜单25-2载体调整TD 传感器的值被取样16次存储平均值,按复印“START“键2粉钟后自动停止或按"用户设定"键动作停止,返回到主模拟码菜单主模拟码 26选购件;目的地;等特殊要求的设定26-326-526-626-10"结束,或按"用户设定"键,返回到主模拟码菜单26-18节粉模式设定,键入1"不设定节粉模式"或0"设定节粉模式",或按"用户设定"键,返回到主模拟码菜单;注:仅JAPAN 日本;UK 英国版本机有效26-30CE 标记设定,键入1"不设定CE 标记模式"或0"设定CE 标记模式",或按"用户设定"键,返回到主模拟码菜单26-35发生同一故障记录方式设定0:发生同一故障(和前一次相同)记录一次1:同一故障(和前一次相同)发生一次就记录一次26-38载体寿命停机设定0,PRINT CONTINUE 载体寿命到不停机 ; 1,PRINT STOP 载体寿命到停机26-41鞍式装订时自动倍率设定0:不使用自动倍率模式AMS 1:使用自动倍率模式AMS 26-52非复印的纸计数设定0:不计数 ; 1:计数 注:非复印的纸就是不复印的插页,封面,封底等的计数设定主模拟码 30纸路传感器等过程控制检查30-1顾客更换单元CUR:Customer Replaceadle Unit制作:WGF2016/4/1730-240-140-2将尺寸宽度导向板移到最大位置,键入1按复印键,显示完成"COMPLETE"后,按"用户设定"键,返回到主模拟码菜单将尺寸宽度导向板移到P1位置,键入2按复印键,显示完成"COMPLETE"后,按"用户设定"键,返回到主模拟码菜单将尺寸宽度导向板移到P2位置,键入3按复印键,显示完成"COMPLETE"后,按"用户设定"键,返回到主模拟码菜单将尺寸宽度导向板移到最小位置,键入4按复印键,显示完成"COMPLETE"后,按"用户设定"键,返回到主模拟码菜单40-740-11(AR-D13)或(AR-D14)中40-12"error"表示调整不正确,需要重新调整将尺寸宽度导向板移到最大位置,键入1按复印键,显示完成"COMPLETE"后,按"用户设定"键,返回到主模拟码菜单将尺寸宽度导向板移到最小位置,键入2按复印键,显示完成"COMPLETE"后,按"用户设定"键,返回到主模拟码菜单41-141-2注:在调整时,如果显示"error"表示调整不正确,需要重新调整打开原稿盖板,不放原稿,键入1按复印键,显示完成"COMPLETE"后,按"用户设定"键,返回到主模拟码菜单稿台上放A3原稿,键入2按复印键,显示完成"COMPLETE"后,按"用户设定"键,返回到主模拟码菜单制作:WGF2016/4/1741-3注:[ ]内的数值是41-2的调整值主模拟码 43定影温度设定43-1[165～210度/ 190度 /每步1度][165～210度/ 190度 /每步1度][100～160度/ 150度 /每步1度][100～160度/ 150度 /每步1度][165～210度/ 190度 /每步1度][165～210度/ 190度 /每步1度]主模拟码 4444-1设定值范围:0～511Bit 位=1时有补偿设定设定值范围:0～511Bit 位=1时有补偿设定设定值范围:0～511Bit 位=1时有补偿设定设定值范围:0～511Bit 位=1时有补偿设定设定值范围:0～511Bit 位=1时有补偿设定设定值范围:0～511Bit 位=1时有补偿设定设定值范围:0～511Bit 位=1时有补偿设定44-4[0～180秒/ 45秒 /每步1秒],[0～-150V/ ***V /每步1V],***为缺省值[0～-150V/ ***V /每步1V],***为缺省值[0～-150V/ ***V /每步1V],***为缺省值[0～-150V/ ***V /每步1V],***为缺省值[0～-150V/ ***V /每步1V],***为缺省值[0～-150V/ ***V /每步1V],***为缺省值(设定0时,由过程控制热敏电阻的实测温度控制;设定不是0时,由强行设定的温度值控制44-9制作:WGF主模拟码 46复印浓度电平调整46-246-2主菜单中的缺省值是1，在该模式中必需从1,"复印开始"在46-2的纸盘选择菜单中的缺省值是第1纸盘；在46-2的曝光电平选择菜单中的缺省值是AE 模式1, 按复印键后(执行缺省值设定1的COPY START 复印开始)进入"NOM COPYING,新的复印"菜单画面显示EXP LEVE SETUP(2) .NOW COPYING 2, 按"用户设定"键,开始复印并进入"3,AE 3.0 "菜单画面,并显示出AE 曝光电平的缺省值50,可用数字键输入新的设定值[0～99/ 50 /每步1]后按"P"键存储设定值,再按"用户设定"键,返回到46-2的主菜单;如果要选择其它纸盘执行第3步,如果要选择其它曝光模式执行第4步注:如果在复印中出错,可能显示DOOR OPEN 门打开,JAM 卡纸,PAPER NMPTY 无纸;正常时显示正在复印NOW COPYING3,键入0,按复印键,进入纸盘选择"菜单画面,缺省值是第1纸盘,用数字键选择其它纸盘号后再按复印键或按"用户设定"键,返回到46-2的主菜单4,键入2,按复印键,进入曝光电平选择"菜单画面,显示出缺省值是AE 3.0,可用数字键选择其它曝光模式号后再按复印键或按"用户设定"键,返回到46-2的主菜单46-9文字模式复印浓度调整46-9主菜单中的缺省值是1，在该模式中必需从1,"复印开始"执行46-9"文字模式复印浓度调整"在46-9的纸盘选择菜单中的缺省值是第1纸盘；在46-9的曝光电平选择菜单中的缺省值是3, 1.0档1, 按复印键后(执行缺省值设定1的COPY START 复印开始)进入"NOM COPYING,新的复印"菜单画面显示EXP LEVE SETUP(CHAR 2) .NOW COPYING制作:WGF2016/4/172, 按"用户设定"键,开始复印并进入"3, 1.0 "菜单画面,并显示出3, 1.0的曝光电平缺省值是50,可用数字键输入新的设定值[0～99/ 50 /每步1]后,按"P"键存储设定值,再按"用户设定"键,返回到46-9的主菜单;如果要选择其它纸盘执行第3步,如果要选择其它曝光模式执行第4步注:如果在复印中出错,可能显示DOOR OPEN 门打开,JAM 卡纸,PAPER NMPTY 无纸;正常时显示正在复印NOW COPYING3,键入0,按复印键,进入纸盘选择"菜单画面,缺省值是第1纸盘,可用数字键选择其它纸盘号后再按复印键或按"用户设定"键,返回到46-9的主菜单4,键入2,按复印键,进入曝光电平选择"菜单画面,显示出缺省值是3, 1.0档,可用数字键选择其它曝光档号后再按复印键或"用户设定"键,返回到46-9的主菜单46-10文字/照片模式复印浓度调整46-10主菜单中的缺省值是1，在该模式中必需从1,"复印开始"执行46-10"文字/照片模式复印浓度调整"在46-10的纸盘选择菜单中的缺省值是第1纸盘；在46-10的曝光电平选择菜单中的缺省值是3, 1.0档1, 按复印键后(执行缺省值设定1的COPY START 复印开始)进入"NOM COPYING,新的复印"菜单画面显示EXP LEVE SETUP(MAX. 2) .NOW COPYING 2, 按"用户设定"键,开始复印并进入"3, 1.0 "菜单画面,并显示出3, 1.0曝光电平的缺省值50,可用数字键输入新的设定值[0～99/ 50 /每步1]后,按"P"键存储设定值,再按"用户设定"键,返回到46-10的主菜单;如果要选择其它纸盘执行第3步,如果要选择其它曝光模式执行第4步注:如果在复印中出错,可能显示DOOR OPEN 门打开,JAM 卡纸,PAPER NMPTY 无纸;正常时显示正在复印NOW COPYING3,键入0,按复印键,进入纸盘选择"菜单画面,缺省值是第1纸盘,用数字键选择其它纸盘号后再按复印键或按"用户设定"键,返回到46-10的主菜单4,键入2,按复印键,进入曝光电平选择"菜单画面,显示出缺省值是3, 1.0档,用数字键选择其它曝光档号后再按复印键或按"用户设定"键,返回到46-10的主菜单46-11照片模式复印浓度调整制作:WGF2016/4/1746-11主菜单中的缺省值是1，在该模式中必需从1,"复印开始"执行46-10"文字/照片模式复印浓度调整"在46-11的纸盘选择菜单中的缺省值是第1纸盘；在46-11的曝光电平选择菜单中的缺省值是3, 1.0档1, 按复印键后(执行缺省值设定1的COPY START 复印开始)进入"NOM COPYING,新的复印"菜单画面显示EXP LEVE SETUP(PHOTO. 2) .NOW COPYING 2, 按"用户设定"键,开始复印并进入"3, 1.0 "菜单画面,并显示出3, 1.0曝光电平的缺省值50,可用数字键输入新的设定值[0～99/ 50 /每步1]后,按"P"键存储设定值,再按"用户设定"键,返回到46-11的主菜单;如果要选择其它纸盘执行第3步,如果要选择其它曝光模式执行第4步注:如果在复印中出错,可能显示DOOR OPEN 门打开,JAM 卡纸,PAPER NMPTY 无纸;正常时显示正在复印NOW COPYING3,键入0,按复印键,进入纸盘选择"菜单画面,缺省值是第1纸盘,用数字键选择其它纸盘号后再按复印键或按"用户设定"键,返回到46-11的主菜单4,键入2,按复印键,进入曝光电平选择"菜单画面,显示出缺省值是3, 1.0档,用数字键选择其它曝光档号后再按复印键或按"用户设定"键,返回到46-11的主菜单46-17CCD/CIS 遮蔽(Shading)增益数据设定,缺省值=1282,可用数字键输入新的曝光电平设定值[0～255/ 128 /每步1];按复印键,存储设定值后,按"用户设定"键,返回到46-17的主菜单46-18各种复印模式珈玛γ值设定γ值调整浓度深浅制作:WGF2016/4/17GAMMA 的缺省值=64数据设定缺省值=642,可用数字键输入新的曝光电平设定值[0～127/ 64/每步1]设定数大倾斜大;按复印键,存储设定值后,按"用户设定"键,返回到46-18的主菜单46-19AE 2,如果选择1,进入AE 模式画面可选择1,图像质量优先模式或2,墨粉消耗量优先模式再按"用户设定"键,返回到46-19的主菜单3,如果选择2,进入AE 停止模式画面可选择1,AE 停止模式功能OFF 或2,AE 停止模式功能ON,再按复印键或按"用户设定"键,返回到46-19的主菜单46-20,DSPF 双面自动进稿器的复印浓度调整(46-17的补正值+该设定值)曝光补正的缺省值=128～255/ 128 /每步1],设定数大倾斜大;按复印键,存储设定值后,按"用户设定"键,返回到46-20的主菜单46-21 /每步1],按复印键,或 按"用户设定"键,返回到46-21的主菜单46-22～99/ 50 /每步1],按"P"键存储设定值,按复印键,或按"用户设定"键,返回到46-22的主菜单46-23～99/ 50 /每步1],按"P"键存储设定值,按复印键,或按"用户设定"键,返回到46-22的主菜单46-24制作:WGF2016/4/17～99/ 50 /每步1],按"P"键存储设定值,按复印键,或按"用户设定"键,返回到46-22的主菜单46-25～99/ 50 /每步1],按"P"键存储设定值,按复印键,或按"用户设定"键,返回到46-22的主菜单主模拟码 48复印倍率调整48-1复印倍率调整",在48-的纸盘选择菜单中的缺省值是第1纸盘1, 按复印键后(执行缺省值设定1的COPY START 复印开始)进入"MAGNIFICATION ADJUSTMENT.NOW COPYING"菜单画面2, 按"用户设定"键,开始复印并进入复印倍率调整菜单画面,并显示出选择定的项目的倍率缺省值50,可用数字键输入新的设定值[0～99/ 50 /每步0.1%]后按"复印"键存储设定值,再按"用户设定"键,返回到48-1的主菜单;如果要选择其它纸盘执行第3步,如果要选择其它复印倍率执行第4步注:如果在复印中出错,可能显示DOOR OPEN 门打开,JAM 卡纸,PAPER NMPTY 无纸;正常时显示正在复印NOW COPYING3,键入0,按复印键,进入纸盘选择"菜单画面,缺省值是第1纸盘,用数字键选择其它纸盘号后再按复印键或按"用户设定"键,返回到48-1的主菜单注:选择的纸盘号加上10以后的号表示该纸盘可进行双面复印4,键入2,按复印键,进入复印倍率调整"菜单画面,缺省值是100,可用数字键该变复印倍率[25～400/ 100 /每步1%]后再按复印键或按"用户设定"键,返回到48-1的主菜单5,要选择其它复印倍率可在48-1主菜单中选择3,CCD主扫描倍率或4,CCD副扫描倍率或5,SPF输稿器原稿正面副扫描倍率或6,CIS输稿器原稿反面主扫描倍率后按复印键进入复印倍率调整菜单画面,并显示出选择定的项目的倍率缺省值50,可用数字键输入新的设定值[0～99/ 100 /每步0.1%]后按"复印"键开始复印并存储设定值,再按"用户设定"键,返回到48-1的主菜单;如果要选择其它纸盘执行第3步,如果要选择其它复印倍率执行第4步48-5扫描电机速度(副扫描倍率)调整50-1制作:WGF2016/4/17[0～99/50 /每步0.2毫米],[0～99/ 50 /每步0.1毫米],[0～99/ 50 /每步0.1毫米],[0～99/ 15 /每步0.1毫米],[0～99/ 20 /每步0.1毫米],[0～99/ 50 /每步0.1毫米],[0～99/ 30 /每步0.1毫米],1,根据要求的前沿(纵向)图像损失量;前/后边沿(横向)图像损失量;前沿空白(纵向)宽度进行调整,[0～99/ /每步0.1毫米],2,调整原稿读入开始位置,使在实际100%复印时在前沿(纵向)图像损失量的设定值上加上+1.5毫米,[0～99/ /每步0.2毫米],使200%复印时在前沿(纵向)图像损失量的设定值上加上+0.75毫米,[0～99/ /每步0.2毫米],使50%复印时在前沿(纵向)图像损失量的设定值上加上+3.0毫米,[0～99/ /每步0.2毫米],3,对位辊离合器ON 时间调整,使其符合步骤1设定的前沿空白(纵向)宽度4,后沿(纵向)空白宽度和前/后边沿(横向)空白宽度调整,[0～99/ /每步0.1毫米],注:如果在复印中出错,可能显示DOOR OPEN 门打开,JAM 卡纸,PAPER NMPTY 无纸;正常时显示正在复印NOW COPYING 1,根据要求的前沿(纵向)图像损失量;前/后边沿(横向)图像损失量;前沿空白(纵向)宽度进行调整,[0～99/ /每步0.1毫米],2,将L1和L2的当前值设定到"0"3,使用稿台模式400%复印,并将该偏移量输入到L1和L2中,[0～999/ /每步0.1毫米],4,反复进行顺序3的调整使其符合步骤1设定的前沿空白(纵向)宽度5,调整后沿(纵向)空白宽度和前/后边沿(横向)空白宽度,[0～99/ /每步0.1毫米],注:如果在复印中出错,可能显示DOOR OPEN 门打开,JAM 卡纸,PAPER NMPTY 无纸;正常时显示正在复印NOW COPYING50-6制作:WGF2016/4/171,使用50-1或50-2进行前沿空白(纵向)宽度调整,[0～99/ /每步0.1毫米],2,根据要求的SIDE1/SIDE2的前沿(纵向)图像损失量,[0～99/ /每步0.2毫米],3,调整SIDE1/SIDE2原稿读入开始位置,使在实际复印时符合步骤2设定的设定值上加上+1.5毫米,[0～99/ /每步0.2毫米],4,调整使用SPF 时SIDE1/SIDE2的后沿图像损失量,[0～20/ /每步1毫米],注:如果在复印中出错,可能显示DOOR OPEN 门打开,JAM 卡纸,PAPER NMPTY 无纸;正常时显示正在复印NOW COPYING50-71,使用50-1或50-2进行前沿空白(纵向)宽度调整,[0～99/ /每步0.1毫米],2,根据要求的SIDE1/SIDE2的前沿(纵向)图像损失量,[0～99/ /每步0.2毫米],3,将L4和L5的当前值设定到"0"4,使用SPF 模式200%复印,并将该偏移量输入到L4和L5中,[0～999/ /每步0.1毫米],5,反复进行顺序4的调整使其符合200%复印时在前沿(纵向)图像损失量的设定值上加上+0.75毫米,[0～99/ /每步0.2毫米],6,调整使用SPF 时SIDE1/SIDE2的后沿图像损失量,[0～20/ /每步1毫米],注:如果在复印中出错,可能显示DOOR OPEN 门打开,JAM 卡纸,PAPER NMPTY 无纸;正常时显示正在复印NOW COPYING50-10制作:WGF2016/4/17倍率[25～400/ 100 /每步1%][0～99/ 50 /每步0.1%]注:纸盘设定数+10表示可双面复印[0～99/ 50 /每步0.1%][0～99/ 50 /每步0.1%][0～99/ 50 /每步0.1%][0～99/ 50 /每步0.1%][0～99/ 50 /每步0.1%]2,输入设定值按"P"键存储设定值,按复印键,开始打印并存储设定值,再按"用户设定"键,返回到50-10的主菜单3,确定打印出来的复印品中心位置,反复进行顺序2的调整使其符合要求注:如果在复印中出错,可能显示DOOR OPEN门打开,JAM卡纸,PAPER NMPTY无纸;正常时显示正在复印NOW COPYING50-12倍率[25～400/ 100 /每步1%][0～99/ 50 /每步0.1%][0～99/ 50 /每步0.1%][0～99/ 50 /每步0.1%]2,输入设定值按"P"键存储设定值,按复印键,开始打印并存储设定值,再按"用户设定"键,返回到50-10的主菜单3,确定打印出来的复印品中心位置,反复进行顺序2的调整使其符合要求注:如果在复印中出错,可能显示DOOR OPEN门打开,JAM卡纸,PAPER NMPTY无纸;正常时显示正在复印NOW COPYING51-2[0～99/ 50 /每步1毫秒]注:纸盘设定数+10表示可双面复印[0～99/ 50 /每步1毫秒][0～99/ 50 /每步1毫秒][0～99/ 50 /每步1毫秒][0～99/ 50 /每步1毫秒][0～99/ 50 /每步1毫秒][0～99/ 50 /每步1毫秒]53-6注:在调整时,如果显示出错"error"表示调整不正确,需要重新调整将导板放在最大位,键入1按复印键后显示调整完成COMPLETE,按"用户设定"键,返回到53-6的主菜单将导板放在位置 1,键入2按复印键后显示调整完成COMPLETE,按"用户设定"键,返回到53-6的主菜单制作:WGF2016/4/17将导板放在位置 2,键入3按复印键后显示调整完成COMPLETE,按"用户设定"键,返回到53-6的主菜单将导板放在最小位,键入4按复印键后显示调整完成COMPLETE,按"用户设定"键,返回到53-6的主菜单53-7[0～1023/ 66 /每步1]键入1按复印键,输入设定值按复印键,按"用户设定"键,返回到53-7的主菜单[0～1023/ 456 /每步1]键入2按复印键,输入设定值按复印键,按"用户设定"键,返回到53-7的主菜单[0～1023/ 713 /每步1]键入3按复印键,输入设定值按复印键,按"用户设定"键,返回到53-7的主菜单[0～1023/ 791 /每步1]键入4按复印键,输入设定值按复印键,按"用户设定"键,返回到53-7的主菜单60-1键入1或2按复印键开始存储器的测试,如果测试正常显示OK;如果测试不正常显示NG;按"用户设定"键,返回到60-1的主菜单61-1键入1按复印键开始激光输出的测试,如果测试正常显示OK;如果测试不正常显示NG ;按"用户设定"键,返回到61-1的主菜单61-245张机:[104～150/ 104 /每步1];35张机:[80～150/ 80 /每步1]45张机:[104～150/ 104 /每步1];35张机:[80～150/ 80 /每步1]45张机:[104～150/ 104 /每步1];35张机:[80～150/ 80 /每步1]45张机:[104～150/ 104 /每步1];35张机:[80～150/ 80 /每步1]"键,返回到61-2的主菜单61-445张机:[104～150/ 104 /每步1];35张机:[80～150/ 80 /每步1]键入1按复印键,输入设定值按复印键或按"用户设定"键,返回到61-4的主菜单62-2如果测试正常显示OK;如果测试不正常显示NG键入1按复印键,开始硬盘读/写测试,按复印键或按"用户设定"键,返回到62-2的主菜单62-3如果测试正常显示OK;如果测试不正常显示NG键入1按复印键,开始硬盘读/写测试,按复印键或按"用户设定"键,返回到62-3的主菜单制作:WGF 2016/4/1763-163-2执行时显示正在执行"EXECUTING";执行结束时显示执行完成"SHADING COMPLETED"63-7[ 1～ 16/ 6 / 每步0.5毫米]64-1[ 50～ 99/ 87 / 每步1][ 1～ 255/ 100 / 每步1][ 1～ 999/ 1 / 每步1][ 1～ 8/ 1 / 每步1][ 1～ 5/ 3 / 每步1]1:单面打印;2:双面打印全面1BY1纵向有刻度的打印调整方式全面1BY1横向点阵方式全面1BY2纵向斜线45度全面1BY2横向斜线26.6度全面1BY3纵向斜线63.4度全面1BY3横向ID.BG 方式制作:WGF2016/4/17全面1BY4纵向网点方式125%全面1BY4横向网点方式28%全面1BY5纵向网点方式50%全面1BY5横向全面误差扩散良好全面2BY2纵向全面抖动处理良好全面2BY2横向1模块128像素/32灰度等级全面2BY3纵向1模块128像素/16灰度等级全面2BY3横向1模块128像素/8灰度等级专用方式纵向清除检测方式全面良好存储器检测方式1模块128像素/32灰度等级补偿检测方式1模块128像素/8灰度等级测试B图像(AE图像)1模块128像素/16灰度等级测试B图像(老化用)1光点图形5%倍率打印键入1按复印键,输入设定值按复印键或按"用户设定"键,返回到64-1的主菜单65-1液晶显示屏的检测位置调整65-2液晶显示屏的检测位置调整结果电源确认67-2打印并行口I/F动作检测显示"Ready",按复印键进行打印并行口I/F动作检测,如果测试正常显示OK;如果测试不正常显示NG,按"用户设定"键,返回到67-2的主菜单67-11打印并行口I/F选择IN信号有无设定0:OFF; 1:ON67-16网络卡动作检测按复印键进行网络卡动作检测,如果测试正常显示OK;如果测试不正常显示NG,按"用户设定"键,返回到67-16的主菜单AR-M350,M450维修资料共21页 ,第21页。
