第一章6502电气集中、64D型半自动闭塞设备使用办法第1节6502型电气集中设备使用办法（一）设备概况：6502型电气集中设备，分为室内和室外两部分。
室内设备有：供行车人员操纵的单元控制台。
在继电室内设有继电器组合及组合架，供电气集中设备使用的交流电源屏、直流电源屏以及分线盘等。
室外设备有：色灯信号机、电动转辙机、轨道电路和信号电缆。
与半自动闭塞结合时，还设有继电半自动闭塞设备。
（二）6502型电气集中设备应保证下列技术条件：1．当进路上的有关道岔开通位置不对或敌对信号机未关闭时，该信号机不能开放。
信号机开放后，该进路上的有关道岔不能扳动，其敌对信号机不能开放。
2．当进路内轨道区段有车占用时，有关列车信号机不能开放（引导信号除外）。
道岔区段有车占用时，有关道岔不能扳动。
3．与进站色灯信号机同方向的位于正线上的出站信号机未开放时，进站色灯信号机不能显示绿色灯光。
主体信号机未开放时，预告及复示信号机不能显示表示主体信号机开放的信号。
4．在控制台上，能监督线路及道岔区段是否占用，检查线路开通方向，反映有关信号机的显示，监督是否挤岔，并于挤岔的同时，使进路的有关信号机自动关闭。
5．在道岔第一连接杆处的尖轨与基本轨间有4毫米及其以上不密贴时，应无表示及不能锁闭道岔或开放信号机。
16．列车及调车进路应设有进路锁闭和接近锁闭。
在排好进路开放信号机后，首先构成进路锁闭，当列车或车列进入信号机的接近区段时，应构成接近锁闭。
未设接近区段时，信号机开放后应构成接近锁闭。
7．在进站信号机外制动距离内有超过6‰的下坡道而接车线末端无隔开设备时，除办理通过进路及延续进路外，相对方向的接车进路、非同一到发线上同向的发车进路以及对方咽喉的调车进路均不能同时排列。
8．当进站（进路）及正线出站信号机显示的红色灯光熄灭时，应不能开放该信号机。
在信号机开放后，应对开放的信号机的灯丝状态不间断地进行检查。
列车信号机应具有主副灯丝自动转换设备。

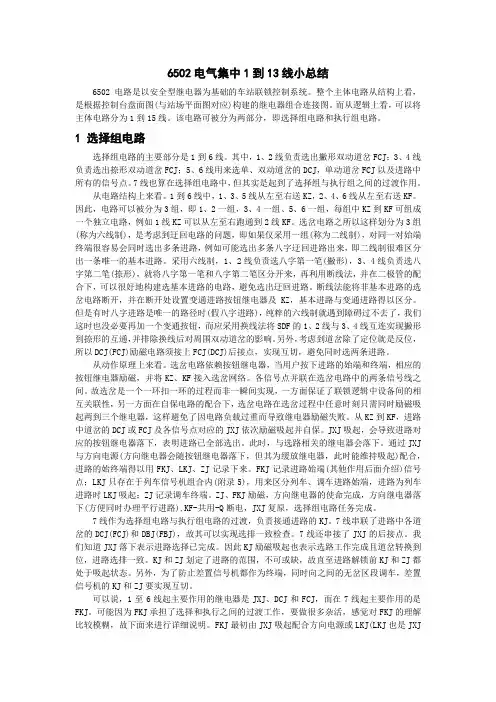

6502电气集中1到13线小总结6502电路是以安全型继电器为基础的车站联锁控制系统。
整个主体电路从结构上看，是根据控制台盘面图(与站场平面图对应)构建的继电器组合连接图。
而从逻辑上看，可以将主体电路分为1到15线。
该电路可被分为两部分，即选择组电路和执行组电路。
1 选择组电路选择组电路的主要部分是1到6线。
其中，1、2线负责选出撇形双动道岔FCJ；3、4线负责选出捺形双动道岔FCJ；5、6线用来选单、双动道岔的DCJ，单动道岔FCJ以及进路中所有的信号点。
7线也算在选择组电路中，但其实是起到了选择组与执行组之间的过渡作用。
从电路结构上来看。
1到6线中，1、3、5线从左至右送KZ，2、4、6线从左至右送KF。
因此，电路可以被分为3组，即1、2一组，3、4一组、5、6一组，每组中KZ到KF可组成一个独立电路，例如1线KZ可以从左至右跑通到2线KF。
选岔电路之所以这样划分为3组(称为六线制)，是考虑到迂回电路的问题，即如果仅采用一组(称为二线制)，对同一对始端终端很容易会同时选出多条进路，例如可能选出多条八字迂回进路出来，即二线制很难区分出一条唯一的基本进路。
采用六线制，1、2线负责选八字第一笔(撇形)，3、4线负责选八字第二笔(捺形)，就将八字第一笔和八字第二笔区分开来，再利用断线法，并在二极管的配合下，可以很好地构建选基本进路的电路，避免选出迂回进路。
断线法能将非基本进路的选岔电路断开，并在断开处设置变通进路按钮继电器及KZ，基本进路与变通进路得以区分。
但是有时八字进路是唯一的路径时(假八字进路)，纯粹的六线制就遇到障碍过不去了，我们这时也没必要再加一个变通按钮，而应采用换线法将SDF的1、2线与3、4线互连实现撇形到捺形的互通，并排除换线后对周围双动道岔的影响。
另外，考虑到道岔除了定位就是反位，所以DCJ(FCJ)励磁电路须接上FCJ(DCJ)后接点，实现互切，避免同时选两条进路。
从动作原理上来看。
12、第1、2线为八字形第一笔双动道岔反位操纵继电器FCJ的网络线。
第3、4线为八字形第二笔双动道岔反位操纵继电器FCJ的网络线。
第5、6线为单动、双动道岔定位操纵继电器DCJ 和反位操纵继电器FCJ，及选信号的的进路选择继电器JXJ用的网络线。
第7线是开始继电器KJ的励磁网络。
第8线为信号检查继电器XJJ的励磁网络线。
第9线为区段检查继电器QJJ和股道检查继电器ＣＪＪ的励磁网络线．第１０线是ＱＪＪ的自闭网络线。
第１１线为信号继电器ＸＪ的励磁电路。
第１２、13线为解锁网络。
第14、15是控制台光带表示灯用的网络线。
13、当进路选出与与进路选排一致时，7线网络上的开始继电器吸起。
14、执行组电路的作用：检查进路道岔位置是否正确，进路是否空闲。
未建立敌对进路，实现进路解锁，检查开放的联锁条件后开放信号完成进路的正常解锁，取消人工解锁调车中途返回解锁，引导进路解锁等任务。
16、执行组电路有八条网络线执行组除了8条还有：信号点灯电路，道岔控制电路，取消继电器电路，照查继电器电路，接近预告继电气电路，锁闭继电气电路，以及各种表示灯电路，报警电路等。
17、6502电气集中动作程序：办理进路，进路选出，转换道岔，进路锁闭，开放信号，列车或调车车列驶入，进路解锁。
13、6502对道岔进路锁闭分为：单独锁闭，全咽喉总锁闭，区段锁闭，进路锁闭。
16、接车进路和正线发车的进路的人工锁闭从信号关闭信号时起3分钟站线发车进路和调车进路掩饰30S。
18、6502的锁闭方式有：正常解锁，人工解锁，取消进路，调车中途返回解锁，引导解锁和故障解锁19、实现进路锁闭及解锁的必要条件：锁闭SJ继电器，轨道反复式继电器FGDJ，传递继电器CJ，进路继电器１ＬＪ，２ＬＪ20、车站进站显示情况：三显示5种；红（禁止越过）绿（正线接车）黄黄（依规定速度侧线行车）红、月白引导4显示16种：还包括绿黄1、（信号组合，道岔组合、区间组合）是继电器组合的三种基本形态。
