25m钢结构人行天桥计算书

  • 格式：docx
  • 大小：167.44 KB
  • 文档页数：15

一、公司简介 坂澜大道市政工程主线天桥 计算书 （道路桩号 K0+331.223 ）

计算： 复核： 审核：

*********************** 页脚内容 1 一、公司简介 2009 年 06 月

页脚内容 2 一、公司简介

一、 概述 拟建的坂澜大道市政工程主线天桥（道路桩号 K0+331.223）主桥全长 25.45米。自西向东跨径布置为： 1.75米（悬臂） +23.3 米 +0.4 米（悬臂）。主桥采用单箱单室薄壁闭合钢箱梁，梁高 1.00米。

二、主要设计规范 1.《城市人行天桥与人行地道技术规范》 CJJ69-95；

2.《公路钢筋混凝土及预应力混凝土桥涵设计规范》 JTG D62-2004；

3.《公路桥涵设计通用规范》 JTG D60-2004；

4.《公路桥涵地基与基础设计规范》 JTG D63-2004；

三、计算方法 采用桥梁博士程序 3.1版本，采用平面杆系有限元，主梁离散为平面梁单元。计 算按桥梁施工流程划分计算阶段， 对施工阶段及运营阶段均进行内力、 应力、结构刚度的计算。 并根据桥梁的实际施工过程和施工方案划分施工阶段， 进行荷载组合，求得结构在施工阶段和运营阶段时的应力、 内力和位移， 按规范中所规定的各项容许指标，验算主梁是否满足要求。

四、主要材料及设计参数 混凝土、钢材等材料的弹性模量、设计抗压（拉）强度参数等基本参数均按规范取值。

1． 混凝土现浇层容重、标号

页脚内容-1- 一、公司简介 钢筋混凝土容重： 26kN/m3 混凝土标号： C40 2. 钢材 Q345B钢材设计参数

抗拉、抗 抗拉抗 屈服强 压设计 抗剪设 压允许 抗剪允

度 值 计值 应力 许应力

fy fd fvd f fv 345 310 180 263 150

3．人群荷载： 4.5kPa 4．恒载 一期恒载：钢箱梁容重ρ＝ 3 3 7.85X10 kg/m

二期恒载：包括 7cm桥面铺装、栏杆等共计为： 15kN/m

5．温度梯度 温度变化按升温 20℃和降温 20℃计算。 正温度梯度计算按照《公路桥涵设计通用规范》 （JGJD60-2004）中 4.3.10中规定

页脚内容-2- 一、公司简介 取值，负温度梯度按照正温度梯度的 50%计算。

图 1 温度梯度计算简图 其中 T1＝25℃， T2＝ 6.7℃ 6. 风载：基本风压 0.75kPa 五、验算过程 1、荷载组合 按钢结构受弯构件进行设计，计算情况包括：标准值组合验算；整体、局部稳定 计算。

2、计算方法概述 根据荷载组合要求验算各项内容是否符合规范要求。 验算部分主要有： 应力、整 体稳定、局部稳定、挠度。

3、计算模型 结构计算、施工模拟分析以设计图纸所示跨度、跨数、断面尺寸及支承形式为基础， 主梁中的各横隔板及加劲板采用集中荷载形式加在相应节点位置，其余有关计算参数

页脚内容-3- 一、公司简介 和假定以现行国家有关设计规范规程为依据。采用的计算软件是桥梁博士 3.0。 钢箱梁横断面及计算图式见下图所示。

图 2 标准断面图 相应的计算图式为：

图 3 计算图式 计算模型共分 19个单元，支承支点为 3、 19号节点。

4、支承反力

页脚内容-4- 一、公司简介 5、应力验算 正常使用极限状态组合 III （标准值效应组合）应力验算：

表 1

单元号 节点号 上缘正应力 下缘正应单元号 节点号 最大值 容许值 满足 ? 最小值 容许值 满足 ? 最大值 容许值 满足 ? 最 1 1 9.61 263 是 -4.8 -263 是 8.39 263 是 - 2 9.4 263 是 -5.19 -263 是 8.93 263 是 - 2 2 9.4 263 是 -5.19 -263 是 8.93 263 是 - 3 8.81 263 是 -6.31 -263 是 10.5 263 是 -3 3 3 8.81 263 是 -6.31 -263 是 10.5 263 是 -3 页脚内容-5- 一、公司简介 4 24.5 263 是 2.13 -263 是 -1.2 263 是 -24 4 24.5 263 是 2.13 -263 是 -1.2 263 是 -2 5 38.1 263 是 9.45 -263 是 -11.3 263 是 -45 5 38.1 263 是 9.45 -263 是 -11.3 263 是 -4 6 49.6 263 是 15.7 -263 是 -19.9 263 是 -56 6 49.6 263 是 15.7 -263 是 -19.9 263 是 -5 7 59 263 是 20.8 -263 是 -27 263 是 -77 7 59 263 是 20.8 -263 是 -27 263 是 -7 8 66.4 263 是 24.7 -263 是 -32.5 263 是 -88 8 66.4 263 是 24.7 -263 是 -32.5 263 是 -8 9 71.6 263 是 27.6 -263 是 -36.5 263 是 9 9 71.6 263 是 27.6 -263 是 -36.5 263 是

页脚内容-6- 一、公司简介 1074.8263是29.4-263 是-38.9263 是-9

10 10 74.8 263 是 29.4 -263 是 -38.9 263 是 -9

11 75.9 263 是 30 -263 是 -39.8 263 是 -9

11 11 75.9 263 是 30 -263 是 -39.8 263 是 -9

12 74.9 263 是 29.5 -263 是 -39.1 263 是 -9

12 12 74.9 263 是 29.5 -263 是 -39.1 263 是 -9

13 71.8 263 是 28 -263 是 -36.9 263 是 -9

13 13 71.8 263 是 28 -263 是 -36.9 263 是 -9

14 66.7 263 是 25.3 -263 是 -33.2 263 是 - 14 14 66.7 263 是 25.3 -263 是 -33.2 263 是 - 15 59.4 263 是 21.5 -263 是 -28 263 是 - 15 15 59.4 263 是 21.5 -263 是 -28 263 是 -

页脚内容-7- 一、公司简介 16 50.1 263 是 16.5 -263 是 -21.1 263 是 -6

16 16 50.1 263 是 16.5 -263 是 -21.1 263 是 -6

17 38.6 263 是 10.5 -263 是 -12.8 263 是 -4

17 17 38.6 263 是 10.5 -263 是 -12.8 263 是 -4

18 25.1 263 是 3.37 -263 是 -2.92 263 是 -2

18 18 25.1 263 是 3.37 -263 是 -2.92 263 是 -2

19 9.57 263 是 -4.88 -263 是 8.5 263 是 - 19 19 9.57 263 是 -4.88 -263 是 8.5 263 是 - 20 9.61 263 是 -4.8 -263 是 8.39 263 是 -

表 2 主应力 剪 单元号 节点号

最大主压 容许值 满足 ? 最小主拉 容许值 满足 ? 最大值 容许值 满足 ?

页脚内容-8- 一、公司简介 1 1 11.5 263 是 -23 -263 是 0 150 是 2 11.5 263 是 -23.2 -263 是 1.09 150 是 2 2 11.5 263 是 -23.2 -263 是 0 150 是 3 11.3 263 是 -23.8 -263 是 2.16 150 是 3 3 20.8 263 是 -30.4 -263 是 14.3 150 是 4 24.5 263 是 -24.8 -263 是 0 150 是 4 4 24.5 263 是 -24.8 -263 是 12.7 150 是 5 38.1 263 是 -43.6 -263 是 0 150 是 5 5 38.1 263 是 -43.6 -263 是 10.9 150 是 6 49.6 263 是 -59.5 -263 是 0 150 是 6 6 49.6 263 是 -59.5 -263 是 9.18 150 是 7 59 263 是 -72.6 -263 是 0 150 是

页脚内容-9-

合集下载

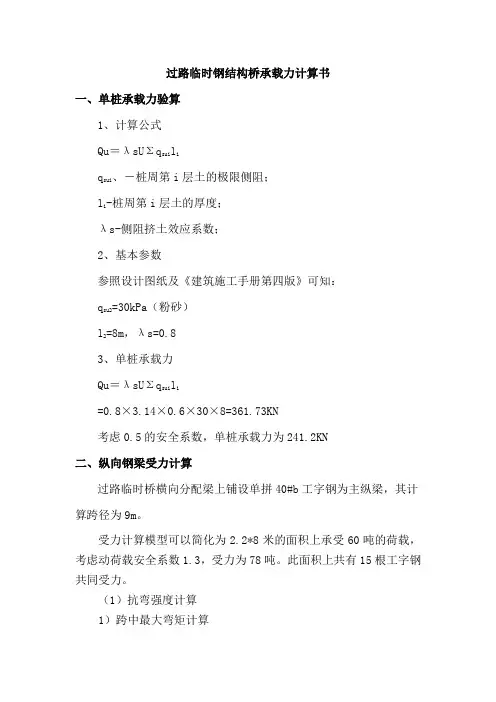

过路临时钢结构桥承载力计算书
