1. 工程概况本工程为福建省国省道干线纵二线磁灶井边至新垵段改造工程桩号K206+488处设置的人行天桥。
桥梁上跨国道纵二线，桥梁综合考虑场地标高、道路断面以及远期人非混合道的拓宽需求，跨径布置为：2x26m连续钢箱梁。
2．设计标准1．《城市人行天桥与人行地道技术规范》(CJJ 69-95)2．《公路钢结构桥梁设计规范》（JTJ D64-2015）3．《钢结构设计规范》（GB 50017-2003）4．《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）5．《公路桥涵地基与基础设计规范》（JTG D63-2007）6．《公路桥涵设计通用规范》（JTG D60-2015）7．《城市桥梁抗震设计规范》（CJJ 166-2011）8．《公路桥梁抗震设计细则》（JTG/TB02-01-2008）9.《钢管混凝土结构技术规范》（GB 50936-2014）10.《钢结构焊接规范》（GB 50661-2001）3. 天桥设计标准1．设计荷载：人群荷载：5.0 kN/m2；栏杆推力：2.5kN/m；基本风压：1.56kN/m2；2．抗震设防烈度为7度，地震动峰值加速度为0.15g，设计地震分组为第二组，设计特征周期为0.40s，桥梁设防措施等级为8度，桥梁抗震设防类别B类；3．净空高度：机动车道净空≥5.0m，人非混合道净空≥4.5m；4．上部结构竖向自振频率≥3Hz；5．环境类别：Ⅱ类环境；6．设计基准期：100年，设计使用年限：50年；7．结构安全等级：一级。
4．人行天桥结构验算4.1 结构形式天桥主梁采用2x26m连续钢箱梁，主梁总长55.5m，天桥主梁桥面净宽4.2m，含栏杆全宽4.5m；梯道净宽3.2m，含栏杆全宽3.5m。
具体尺寸详见施工图设计图纸及相关文件。
主梁墩顶设置板式橡胶支座，主桥墩柱采用钢筋砼花瓶桥墩，采用φ150cm钻孔灌注桩基础；梯道支墩均采用φ60cm钢管柱式墩，φ100cm钻孔灌注桩基础。
人行天桥计算书一、计算跨径8米，设计荷载：人群荷载3KN/(m2); 附加荷载（桥面系荷载）折合10cm厚混凝土计即2.5KN/(m2)。
计算如下：人群荷载：0.5*3*8*8/8=12（KN.m）附加荷载：0.5*25*0.1*8*8/8=10（KN.m）I18工字钢：24.1*9.8*8*8/8=1889（N.m）以上合计：12+10+1.9=23.9（KN.m）δ=23.9*1000/185=129Mpa<145MPa (满足要求)验算：桥梁博士系统文本结果输出输出单元号:4-5输出节点号:4-5********************************************************************************正常使用阶段内力位移输出********************************************************************************承载能力极限状态荷载组合I内力结果:单元号 = 4, 左节点号 = 4内力性质最大轴力最小轴力最大剪力最小剪力最大弯矩最小弯矩轴力 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 剪力 2.393e-001 2.393e-001 3.343e+000 2.393e-001 3.343e+000 2.393e-001 弯矩 1.795e+000 1.795e+000 2.507e+001 1.795e+000 2.507e+001 1.795e+000 单元号 = 4, 右节点号 = 5内力性质最大轴力最小轴力最大剪力最小剪力最大弯矩最小弯矩轴力 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 剪力 -1.910e-014 -1.910e-014 -1.910e-014 -2.101e-014 -2.757e-013 -1.910e-014 弯矩 1.914e+000 1.914e+000 1.914e+000 2.106e+000 2.675e+001 1.914e+000 单元号 = 5, 左节点号 = 5内力性质最大轴力最小轴力最大剪力最小剪力最大弯矩最小弯矩轴力 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 剪力 9.326e-015 9.326e-015 1.026e-014 9.326e-015 -2.444e-013 9.326e-015 弯矩 1.914e+000 1.914e+000 2.106e+000 1.914e+000 2.675e+001 1.914e+000 单元号 = 5, 右节点号 = 6内力性质最大轴力最小轴力最大剪力最小剪力最大弯矩最小弯矩轴力 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 剪力 2.393e-001 2.393e-001 3.343e+000 2.393e-001 3.343e+000 2.393e-001 弯矩 1.795e+000 1.795e+000 2.507e+001 1.795e+000 2.507e+001 1.795e+000 正常使用极限状态荷载组合I内力结果:单元号 = 4, 左节点号 = 4内力性质最大轴力最小轴力最大剪力最小剪力最大弯矩最小弯矩轴力 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000剪力 2.393e-001 2.393e-001 2.989e+000 2.393e-001 2.989e+000 2.393e-001 弯矩 1.795e+000 1.795e+000 2.242e+001 1.795e+000 2.242e+001 1.795e+000 单元号 = 4, 右节点号 = 5内力性质最大轴力最小轴力最大剪力最小剪力最大弯矩最小弯矩轴力 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 剪力 -1.910e-014 -1.910e-014 -1.910e-014 -1.910e-014 -2.465e-013 -1.910e-014 弯矩 1.914e+000 1.914e+000 1.914e+000 1.914e+000 2.391e+001 1.914e+000 单元号 = 5, 左节点号 = 5内力性质最大轴力最小轴力最大剪力最小剪力最大弯矩最小弯矩轴力 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 剪力 9.326e-015 9.326e-015 9.326e-015 9.326e-015 -2.180e-013 9.326e-015 弯矩 1.914e+000 1.914e+000 1.914e+000 1.914e+000 2.391e+001 1.914e+000 单元号 = 5, 右节点号 = 6内力性质最大轴力最小轴力最大剪力最小剪力最大弯矩最小弯矩轴力 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 剪力 2.393e-001 2.393e-001 2.989e+000 2.393e-001 2.989e+000 2.393e-001 弯矩 1.795e+000 1.795e+000 2.242e+001 1.795e+000 2.242e+001 1.795e+000 正常使用极限状态荷载组合I位移结果:节点号 = 4位移性质最大水平最小水平最大竖向最小竖向最大转角最小转角水平位移 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 竖向位移 -3.319e-003 -3.319e-003 -3.319e-003 -4.146e-002 -3.319e-003 -4.146e-002 转角位移 -5.265e-004 -5.265e-004 -5.265e-004 -6.578e-003 -5.265e-004 -6.578e-003 节点号 = 5位移性质最大水平最小水平最大竖向最小竖向最大转角最小转角水平位移 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000竖向位移 -3.585e-003 -3.585e-003 -3.585e-003 -4.478e-002 -3.585e-003 -3.585e-003 转角位移 -4.337e-018 -4.337e-018 -4.337e-018 -6.679e-017 -4.337e-018 -4.337e-018 正常使用阶段支承反力汇总:荷载组合I支承反力组合结果:节点号 = 1内力性质水平最大水平最小竖向最大竖向最小弯矩最大弯矩最小水平力 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 竖向力 9.571e-001 9.571e-001 1.196e+001 9.571e-001 9.571e-001 9.571e-001 弯矩 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 节点号 = 9内力性质水平最大水平最小竖向最大竖向最小弯矩最大弯矩最小水平力 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 竖向力 9.571e-001 9.571e-001 1.196e+001 9.571e-001 9.571e-001 9.571e-001弯矩 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000e+000 0.000e+000 0.000e+000。
某人行天桥上部结构计算书一、主梁计算主梁跨度布置为1.5+35+26.25+1..5m ，按二跨连续梁两边带悬臂计算。
模型计算主梁截面特性值A=0.2109m2，I=0.0641m4，h=1.2m，y下=0.653m。
E=2.1e5MPa。
1、计算荷载1）恒载恒载按均布荷载考虑。
主桥自重=178542/64.25/1000*10*1.1=30.57 kN/m（考虑10%的焊缝）雨棚=(33139.7+915*0.01*1000)/(114+64.25)/1000*10=2.37kN/m栏杆=8747/(114+64.25)/1000*10=0.49 kN/m铺装=27.5/1000*4.5*25+15/1000*1*25 =3.47 kN/m包装取1 kN/m梁端梯道反力每端按2×93.4kN集中力作用在距支点左右各0.6m处。
均布荷载q合计=37.9 kN/m2）活载人群：ql=5x6=30 kN/m（考虑花盆荷载）3）支点沉降单支点按沉降5mm计算，并按最不利情况组合。
4）温度力分别按顶板升温10℃和降温5℃线性温差考虑。
2、支点反力（单位：kN）3、控制截面内力4、截面计算1）主梁截面特性主梁受力截面只考虑顶底板和腹板（纵肋有现场拼接，计算截面特性时偏安全不考虑其作用）。
2）截面抗弯应力（中支点截面）σmax=M/Wx=9483.7/0.098114=96660kPa=96.7Mpa<[σw]=210 Mpa。
3）截面抗剪应力（中支点左截面）τmax=1.5Q/ht=1.5*1457.6/(1.16*0.032)=58901kPa=58.9MPa<[τ]=120 Mpa4）挠度(单位：mm)4）自振频率参照《公规》（JTGD60-2004）混凝土连续梁计算正弯矩区：f1=13.616/2/PI()/L^2*SQRT(E*I/q0/9.81/10)=13.616/2/PI()/35^2*SQRT(2.1*1e8*0.0 641/37.9*9.81) =3.3hz>[f]=3hz负弯矩区：f2=23.651/2/PI()/L^2*SQRT(E*I/q0/9.81/10)=23.651/2/PI()/35^2*SQRT(2.1*1e8*0.0 641/37.9*9.81) =5.7hz>[f]=3hz5）横梁计算由于三个支点处横梁结构相同，中支点Z1内力较大，故以中支点横梁控制。
人行天桥结构计算书(总46页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除林州市人行天桥结构计算书审定：审核：设计：2012年2月目录一.工程概况............................................................... 错误!未定义书签。
二.设计原则与标准......................................................... 错误!未定义书签。
三.结构布置和构件截面..................................................... 错误!未定义书签。
结构布置 ................................................................... 错误!未定义书签。
杆件截面 ................................................................... 错误!未定义书签。
支座和边界约束 ............................................................. 错误!未定义书签。
四.荷载与作用............................................................. 错误!未定义书签。
五.材料................................................................... 错误!未定义书签。
六.构件包络应力........................................................... 错误!未定义书签。
整体应力分布 ................................................................ 错误!未定义书签。
45m人行天桥简支钢箱梁计算书1. 引言人行天桥是城市交通建设中常见的一种桥梁形式，为了保障行人的安全通行，设计和计算人行天桥的结构是非常重要的一项工作。
本文将以45m人行天桥的简支钢箱梁为例，展开计算和分析。
2. 桥梁参数我们需要了解桥梁的基本参数。
根据设计要求，本人行天桥的主跨长度为45m，采用简支钢箱梁结构。
根据设计荷载标准，我们选择了适当的荷载参数进行计算。
3. 梁的截面计算简支钢箱梁的截面计算是桥梁设计中的重要一环。
我们首先需要根据荷载参数计算出梁的弯矩和剪力大小。
然后，根据这些力的大小，我们可以选择合适的钢箱梁截面形状和尺寸。
在这个过程中，我们需要考虑到梁的强度和刚度要求，以及材料的可用性和成本等因素。
4. 材料选择钢材是常见的桥梁材料之一，具有优良的强度和刚度特性。
在选择材料时，我们需要考虑到梁的承载能力和使用寿命等因素。
同时，根据实际情况和工程要求，我们还需要选择合适的防腐措施，以延长梁的使用寿命。
5. 梁的支座设计在人行天桥的设计中，支座的设计也是非常重要的。
合理的支座设计可以保证桥梁的稳定性和安全性。
我们需要根据桥梁的荷载和结构特点，选择合适的支座形式和位置。
同时，我们还需要考虑到支座的材料和防腐措施等因素。
6. 梁的施工及安装钢箱梁的施工和安装是一个复杂的过程，需要考虑到多个因素。
首先，我们需要制定详细的施工方案，包括起吊、运输、安装等各个环节。
其次，我们还需要选择合适的施工设备和工具，以确保施工的顺利进行。
在施工过程中，我们需要严格按照设计要求进行操作，并及时处理施工中的问题和风险。
7. 结论通过对45m人行天桥简支钢箱梁的计算和分析，我们可以得出合理的结论。
根据计算结果，我们可以确定合适的梁截面形状和尺寸，选择合适的材料和支座形式，并制定详细的施工方案。
这些措施可以保证人行天桥的安全性和稳定性，为行人提供便捷和安全的通行条件。
8. 展望虽然本文以45m人行天桥简支钢箱梁为例进行计算和分析，但实际的桥梁设计是一个复杂而繁琐的过程。
一、工程概况新建人行天桥位于新科三路以北，中心桩号为MK15+367.045，跨越江北大道主线。
江北大道道路中央分隔带内有地铁11号线。
主要是为满足交叉口行人过街的功能要求，天桥主桥为一跨钢桁架桥，跨径组合为:12.5m+46m+12.5m=71m。
天桥两端均设置钢结构梯道。
本工程主桥结构可分为1联桁架以及2个人行梯道，本计算书即对主桥桁架、人行梯道及全桥下部结构进行验算。
二、设计采用主要规范结构分析和验算采用的主要标准和规范如下：（1）《公路工程技术标准》（JTG B01-2003）（2）《公路桥涵设计通用规范》（JTG D60-2004）（3）《城市人行天桥与人行地道技术规范》（CJJ69-95）（4）《城市桥梁设计荷载标准》（CJJ77-98）（5）《公路钢筋混凝土及预应力混凝土设计规范》（JTG D62-2004）（6）《公路桥涵地基与基础设计规范》（JTG D63－2007）（7）《公路桥梁抗震设计细则》（JTG/T B02－01－2008）（8）《公路桥涵钢结构及木结构设计规范》( JTJ025-1986 )（9）《钢结构设计规范》(GB 50017-2003)三、主桥桁架结构分析1、概述本工程主桥桁架跨径为12.5+46+12.5本次计算主要包括以下内容：➢成桥阶段杆件强度校核➢杆件疲劳校核➢动力特性分析➢正常使用阶段校核2、结构几何模型模型使用的单元类型均为平面梁单元，桁架几何模型如下所示。
桁架结构整个几何模型可分为上弦杆、下弦杆、腹杆。
上、下弦杆均为矩形焊接截面，材料为Q345qD，上弦杆高45cm，下弦杆高60cm，截面如下：上弦杆截面下弦杆截面腹杆材料为Q345qD，矩形焊接截面，截面如下：腹杆截面3、模型建立3、1 整体计算模型整体结构分析程序采用桥博3.0。
计算模型桁架杆件均采用梁单元，所有节点均为刚接。
所有杆件自重以程序自动计入。
主桁钢结构及中横梁、端横梁采用Q345qD钢材，模型使用到的材料按照图纸和相关规范取用。
9、1梯道墩截面脸算9、2桩基础验算……十、结论二、主要技术标准 三.设计规范 四、主要材料及计算歩数 4、1混凝土 ....... 4、2普通钢筋…… 4、3钢材 ......... 4、4计算荷载取值 4、4、1永久作用. 4、4、2可变作用… 五.人行天桥计雾模型 2 2 2 3 3 35. 1梁单元计算简图 ......... 5、2有限元模型中梁截面模型 六.人行天桥主桥上部结构分析结果描述 6、1应力分析 ....... 6、2、模态分析……6、3挠度计算 ....... 6、4整体稳定性计算 6、5局部稳定性计算. 4 5 6 6 7七.人行天桥主桥下部结构分析结呆描述 7、1主墩截面脸算 7、2桩基础验算… 八.人行天桥梯道渠上部结构分析结果描述 8. 1应力分析…… 8、2模态分析…… 8、3挠度计算结果9 10 11 九.人行天桥梯道梁下部结构分析结果描述 1111 12 13工程概述XXX路人行过街系统位于XXXX附近，结构形式为钢箱梁人行天桥。
主桥得设计釆用直线Q345钢箱梁主梁，梁高1.5m,主梁跨径布置为1、15m+28.05m+1. 15m=30. 35nb桥面全宽3. 7叫其横向布置为0、1 (栏杆)+3、5m(净宽)+0、 1 (栏杆)=3、7nu梯道得设计釆用梯道梁与梯踏步组合而成，梯道梁釆用Q345钢板焊接，梁高0、 3nb宽1.0m,在梯道梁上设置预制C30钢筋於梯踏步，梯道全宽2、3nb其横向布置为 0、1(栏杆)+2. 1m(净宽)+0、1(栏杆)=2、3m。
下部结构主桥墩采用C4()钢筋於花瓶形桥墩，厚0、65m;基础釆用直径为1、5m 得C3()钢筋於桩基础。
梯道桥墩釆0、5x0、5m C4()钢筋於矩形桥墩，基础釆用直径为仁Om得C30钢筋於桩基础。
二J主要技术标准(1)设计荷载:人群荷栽:4、36 kN/m' 二期恒载(桥面铺装与栏杆总与)：9、0 kN/m；结构整体升降温：±209。
工字钢人行天桥计算一、工程概略人行天桥桥梁宽度为 1.5m，桥梁长 12m，主梁采纳工字钢，桥面采纳 5mm厚钢板满铺。
二、计算模型自己行天桥构造依据简支构造计算，荷载依据静力荷载计算，人群荷载依据满人荷载。
三、根本参数桥梁宽度〔 m〕桥梁长度〔 m〕人群荷载重度〔 KN/m2)1.5122.5钢板厚度〔 m〕钢板单位重〔 kg/m3)重力加快度〔 N/kg〕0.0057.859.8四、人群及钢板荷载人群荷载=45KN钢板荷载= 6.92KN荷载共计 =人群荷载 +钢板荷载=51.92 KN五、工字钢构造形式工字钢片数3工字钢构造型号28a 对应的有关参数h(mm)b(mm)d(mm)t(mm)r(mm)r1(mm)2801228.513.710.5 5.3截面面积〔 cm2)理论质量〔 kg/m)Ix:Sx55.40443.49224.6Ix(cm4)Wx(cm3)ix(cm)Iy(cm4)Wy(cm3)iy(cm) 711050811.334556.6 2.5工字钢采纳材质为Q235x轴的塑性展开系数 Yx 1.05弹性模量抗弯设计值 f(N/mm2)抗弯设计值 fv(N/mm2)挠度控制值 L/250 〔mm)E〔GPa) 20512548200六、构造受力构造计算时，模拟每片梁所受荷载一致，梁上荷载为均布荷载部署。
每片工字钢受力=22.42KN工字钢均布荷载 q= 1.87KN/m工字钢最大弯矩 Mmax=33.63KN.m支点反力 R=11.21KN七、强度及刚度验算最大曲折正应力σ max=63.06N/mm2<f知足要求支点处剪应力τ=53.62N/mm2<fv知足要求最大挠度 fmax=35.48mm<L/250知足要求综上表格，输入3片25a工字钢计算，挠度不知足要求；输入3片25b工字钢计算，挠度计算47.41mm，介于上述荷载未算工字钢间横向连结件自重，实质挠度计算值会超出挠度控制值。
45KN 6.92KN 51.92KN 328a
22.42KN 1.87KN/m
人行天桥桥梁宽度为1.5m，桥梁长12m，主梁采用工字钢，桥面采用5mm厚钢板满铺。
本人行天桥结构按照简支结构计算，荷载按照静力荷载计算，人群荷载按照满人荷载。
工字钢均布荷载q=结构计算时，模拟每片梁所受荷载一致，梁上荷载为均布荷载布置。
每片工字钢受力=
荷载合计=人群荷载+钢板荷载=五、工字钢结构形式
工字钢片数
工字钢结构型号对应的相关参数
人群荷载=
钢板荷载=
工字钢人行天桥计算
一、工程概况
二、计算模型
33.63KN.m 11.21KN 63.06N/mm2<f 53.62N/mm2<fv 35.48mm <L/250综上表格，输入3片25a工字钢计算，挠度不满足要求；输入3片25b工字钢计算，挠度计算47.41mm，介于上述荷载未算工字钢间横向连接件自重，实际挠度计算值会超过挠度控制值。
建议采用3片28a工字钢布置，同时应加强工字钢间的横向连接。
支点处剪应力τ=
满足要求最大挠度fmax=满足要求
工字钢最大弯矩Mmax=
支点反力R=
七、强度及刚度验算
最大弯曲正应力σmax=
满足要求
为输入数据为结果
度计算值为会超过挠度控制值。
足要求足要求足要求。
钢结构人行天桥计算书*********************** 2014年06月一、概述本天桥位于xxx附近，为保障道路畅通并确保人流安全穿越道路修建此工程。
跨径布置为三跨11m+27m+11m，梁高1.1m，全长51.4m，采用整体式钢箱梁截面，桥宽3.6m。
二、主要设计规范1.《城市人行天桥与人行地道技术规范》CJJ69-95；2.《钢结构设计规范》（GB50017-2003）3.《公路桥涵钢结构及木结构设计规范》（JTJ025-86）4.《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2004；5.《公路桥涵设计通用规范》JTG D60-2004；6.《公路桥涵地基与基础设计规范》JTG D63-2004；三、计算方法采用空间杆系单元建立模型。
计算按桥梁施工流程划分计算阶段，对施工阶段及运营阶段均进行内力、应力、结构刚度的计算。
并根据桥梁的实际施工过程和施工方案划分施工阶段，进行荷载组合，求得结构在施工阶段和运营阶段时的应力、内力和位移，按规范中所规定的各项容许指标，验算主梁是否满足要求。
四、主要材料及设计参数混凝土、钢材等材料的弹性模量、设计抗压（拉）强度参数等基本参数均按规范取值。
1．混凝土现浇层容重、标号钢筋混凝土容重：26kN/m32. 钢材3．人群荷载： 5kPa4．恒载一期恒载：钢箱梁容重ρ＝7.85X103 kg/m3二期恒载：包括桥面铺装、栏杆等5．温度梯度温度变化按升温20℃和降温20℃计算。
正温度梯度计算按照《公路桥涵设计通用规范》（JGJD60-2004）中 4.3.10中规定取值，负温度梯度按照正温度梯度的50%计算。
图1 温度梯度计算简图其中T1＝25℃，T2＝6.7℃6. 风载：基本风压0.45kPa五、上部结构验算1、荷载组合按钢结构受弯构件进行设计，计算情况包括：基本组合强度验算；整体、局部稳定计算。
2、计算方法概述根据荷载组合要求验算各项内容是否符合规范要求。

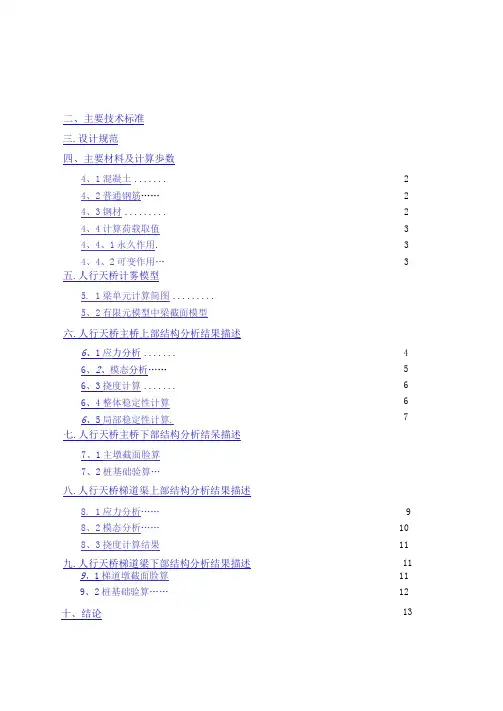

目录一、工程概述 (1)二、主要技术标准 (1)三、设计规范 (1)四、主要材料及计算参数 (2)4.1混凝土 (2)4.2 普通钢筋 (2)4.3钢材 (2)4.4 计算荷载取值 (3)4.4.1 永久作用 (3)4.4.2可变作用 (3)五、人行天桥计算模型 (3)5.1梁单元计算简图 (3)5.2有限元模型中梁截面模型 (4)六、人行天桥主桥上部结构分析结果描述 (4)6.1 应力分析 (4)6.2. 模态分析 (5)6.3 挠度计算 (6)6.4 整体稳定性计算 (6)6.5局部稳定性计算 (7)七、人行天桥主桥下部结构分析结果描述 (7)7.1 主墩截面验算 (7)7.2 桩基础验算 (8)八、人行天桥梯道梁上部结构分析结果描述 (10)8.1 应力分析 (10)8.2 模态分析 (11)8.3 挠度计算结果 (12)九、人行天桥梯道梁下部结构分析结果描述 (12)9.1 梯道墩截面验算 (12)9.2 桩基础验算 (13)十、结论 (14)一、工程概述xxx路人行过街系统位于xxxx附近，结构形式为钢箱梁人行天桥。
主桥的设计采用直线Q345钢箱梁主梁，梁高 1.5m，主梁跨径布置为1.15m+28.05m+1.15m=30.35m，桥面全宽3.7m，其横向布置为0.1(栏杆)+3.5m(净宽)+0.1(栏杆) =3.7m。
梯道的设计采用梯道梁与梯踏步组合而成，梯道梁采用Q345钢板焊接，梁高0.3m，宽1.0m，在梯道梁上设置预制C30钢筋砼梯踏步，梯道全宽2.3m，其横向布置为0.1(栏杆)+2.1m(净宽)+0.1(栏杆) =2.3m。
下部结构主桥墩采用C40钢筋砼花瓶形桥墩，厚0.65m；基础采用直径为1.5m 的C30钢筋砼桩基础。
梯道桥墩采0.5x0.5m C40钢筋砼矩形桥墩，基础采用直径为1.0m的C30钢筋砼桩基础。
二、主要技术标准（1）设计荷载：人群荷载：4.36 kN/m2；二期恒载（桥面铺装与栏杆总和）：9.0 kN/m；结构整体升降温：±20℃。
（2）地震烈度：抗震设防烈度为6度，设计基本地震加速度值为0.05g，桥梁抗震设防类别为D类；（3）设计安全等级：一级；（4）环境类别：Ⅰ类；（5）设计基准期：100年。
三、设计规范（1）《公路工程技术标准》(JTG B01—2003)（2）《城市桥梁设计规范》（CJJ 11－2011）（3）《城市人行天桥与人行地道技术规范》（CJJ69-95）（4）《公路桥涵设计通用规范》(JTG D60-2004)（5）《公路圬工桥涵设计规范》(JTG D61-2005)（6）《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)（7）《公路桥涵地基与基础设计规范》（JTG D63-2007）（8）《公路桥梁抗震设计细则》（JTG/T B02-01-2008）（9）《公路桥涵施工技术规范》（JTG/T F50-2011）四、主要材料及计算参数4.1混凝土人行天桥桥墩采用C40混凝土，梯踏步、桩基础均采用C30混凝土，梯步底部砌体调整平台结构采用C25片石混凝土。
其轴心抗压设计强度、轴心抗拉设计强度、弹性模量等指标应满足《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)以及《公路圬工桥涵设计规范》（JTG D61-2005）的材料要求。
C25混凝土：轴心抗压强度设计值f cd=11.5Mpa，轴心抗拉强度设计值f td=1.23Mpa，弹性模量Ec=2.8x104Mpa。
C30混凝土：轴心抗压强度设计值f cd=13.8Mpa，轴心抗拉强度设计值f td=1.39Mpa，弹性模量E c=3.0x104Mpa。
C40混凝土：轴心抗压强度设计值f cd=18.4Mpa，轴心抗拉强度设计值f td=1.65Mpa，弹性模量E c=3.25x104Mpa。
4.2 普通钢筋一般钢筋直径大于等于12mm者为HRB400钢筋，直径小于等于10mm者为HPB300钢筋。
HPB300、HRB400钢筋标准应分别符合《钢筋混凝土用钢第1部分：热轧光圆钢筋》（GB 1499.1-2008），《钢筋混凝土用钢第2部分：热轧带肋钢筋》（GB 1499.2-2007）标准的规定。
HPB300钢筋：抗拉标准强度f sk≥300Mpa，弹性模量Es=2.1×105Mpa。
HRB400钢筋：抗拉标准强度f sk≥400Mpa，弹性模量Es=2.0×105Mpa。
4.3钢材钢材的弹性模量、设计抗压（拉）强度参数等基本参数均按规范取值。
Q345钢材：拉、压设计强度值为310MPa4.4 计算荷载取值4.4.1 永久作用一期恒载：按照实际结构尺寸考虑。
二期恒载（桥面铺装与栏杆总和）：设计按9.0 kN/m取值。
4.4.2可变作用a、人群荷载整体计算中按照4.36 kN/m2设计。
b、温度荷载结构整体升温：20℃结构整体降温：-20℃；五、人行天桥计算模型桥梁纵向计算按梁单元建模计算，根据实际施工过程及使用过程的最不利状况，进行荷载组合，求得结构最不利状态下的应力和位移，按规范中所规定的各项容许指标，并得出结构自振频率，验算主梁是否满足要求。
5.1梁单元计算简图采用midas 2012有限元软件，建立天桥主桥模型。
注意：在P0-1号、P1-1号5.2有限元模型中梁截面模型人行天桥钢箱梁截面模型人行天桥梯道钢梁截面模型六、人行天桥主桥上部结构分析结果描述6.1 应力分析组合按照《公路桥涵设计通用规范》（JTGD60-2004），并进行构件应力验算（所有组合系数取1）。
设计是按《钢结构设计规范》（GB 50017-2003）取用Q345钢材。
Q345钢，拉、压设计强度值为310MPa。
承载能力极限状态梁顶板应力包络图承载能力极限状态梁底板应力包络图根据midas有限元模型计算分析可知：顶板最大压应力为35.6MPa，底板最大拉应力为58.6MPa。
从上部结构纵向计算几种组合的验算结果可以看出，天桥主梁的应力验算满足要求。
6.2. 模态分析模态分析采用midas 2012有限元软件进行分析，用梁单元建立了上部主梁单元，空间模型如下：质量源选取：主梁自重及桥面铺装等恒荷载。
经计算钢结构一阶竖向自振频率为3.95Hz ，满足规范规定大于3Hz 要求，桥梁使用性满足要求。
一阶模态振形图：（周期T=0.284）6.3 挠度计算根据《城市人行天桥与人行地道技术规范》2.5.2条规定，由人群荷载计算的最大竖向挠度为13.238mm ，小于规范要求的允许值L/600=4.675cm 。
6.4 整体稳定性计算根据《钢结构设计规范》（GB 50017-2003）4.2.4条规定：4.783452359548.12248.2/05.28/,6578.02248/1300/010=<==<==b l b h ,所以整体稳定满足要求。
6.5局部稳定性计算对于主梁腹板位置，根据《钢结构设计规范》（GB 50017-2003）4.3.2条规定：03.6623580725.8016/6.1291/0=>==yw f t h ,故需设横向加劲，采用横隔板进行加劲。
80.123235150725.8016/6.1291/0=<==yw f t h ,故不需设纵向加劲。
加劲区域稳定验算：根据《钢结构设计规范》（GB 50017-2003）4.3.3条规定，若满足，则满足要求，具体如下：跨中截面：满足要求。
,1592.078.30806.17203.1772.23105.5722<=⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛ 支点截面：满足要求。
,1559.031006.1721801.113101.222<=⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛ 七 、人行天桥主桥下部结构分析结果描述由于桥梁规模较小，引起水平荷载不显著。
故可近似的按轴心受压构件计算. 桥墩验算，采用桥梁博士进行墩身截面验算7.1 主墩截面验算(1)墩身抗压承载能力验算桥梁最大支座反力991.9 KN ，主墩自重为122.5KN 。
考虑按矩形截面计算取，最小截面1.0m x 0.65m ，按照JTG D62-2004 5.3.1条计算，由：)''(9.00s sd cd d A f A f N r +≤ϕΨ——控制稳定性,与lo(构件计算长度)有关;A ——构件毛截面面积,当钢筋配筋率大于3%时An=A-A's; A's ——为全部纵向钢筋面积;fcd ——混凝土轴心抗压强度设计值，C40取18.4MPa.(2)墩顶局部抗剪承载能力验算主墩采用花瓶型桥墩，墩顶支座位置对应竖向截面需验算局部抗剪承载能力验算。
其中，单个支座最大反力496.0 KN 。
根据《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)第5.2.10条，302td 00.5010(kN)d V f bh γα-⨯≤公式左边为：1.1496.0=545.6kN ⨯公式右边为：30.5010 1.0 1.6565028321517.66kN -⨯⨯⨯⨯⨯=满足公式及规范要求，故可不进行斜截面抗剪承载力验算。
7.2 桩基础验算由[Ra]= C1Apfrk+u∑c2ihi+1/2ζsu∑liqik式中:[Ra]--- 单桩轴向受压容许承载力(kpa)，桩身自重与置换土重（当自重计入浮力时，置换土重也计入浮力）的差值作为荷载考虑；C1----据清孔情况、岩石破碎程度等因素而定的端阻发挥系数，按表5.3.4采用;Ap----桩端截面面积（m2）,对于扩底桩，取扩底截面面积;frk----桩端截岩石饱和单轴极限抗压强度(kpa)，粘土质岩取天然湿度单轴抗压强度标准值；C2i----据清孔情况、岩石破碎程度等因素而定的第i层岩层的侧阻发挥系数，按表5.3.4采用; u----各土层或各岩层部分的桩身周长（m）；hi----桩嵌入各岩层部分的厚度(m)，不包括强风化层和全风化层；m----岩层的层数不包括强风化层和全风化层；ζs----覆盖层土的侧阻力发挥系数，根据桩端frk确定：当2MPa≤frk＜15 MPa时，取0.80;当15MPa≤frk＜30 MPa时，取0.50;当frk＞30 MPa时，取0.20；li----各土层的厚度（m）；qi----桩侧第i层土的侧阻标准值（Kpa），宜采用单桩摩阻力试验值，当无试验条件时，对钻（挖）孔桩按本规范表5.3.3-1选用，对于沉桩按本规范表5.3.3-4选用；n----土层的层数，强风化和全风化岩层按土层考虑.计算得到计算结果八、人行天桥梯道梁上部结构分析结果描述 8.1 应力分析组合按照《公路桥涵设计通用规范》（JTGD60-2004），并进行构件应力验算（所有组合系数取1）。
