当前位置：文档之家 › MzT24-1模块编程手册v1[1].0

MzT24-1模块编程手册v1[1].0

  • 格式：pdf
  • 大小：1.79 MB
  • 文档页数：31

图 1.1 模块接口示意图
北京铭正同创科技有限公司

mzdesign@
1
MzT24-1 模块编程手册
接口引脚 Vcc Vled
D0~D7 CS RST RS RW RD GND
表 1.1 模块接口引脚说明 说明
TFT-LCD 显示板电源（推荐 3.0V） 背光灯电源 8 位数据总线
片选（低电平有效） Reset 复位（低电平复位） 控制寄存器/数据寄存器选择（低电平选择控制寄存器）
写信号（低电平有效） 读信号（低电平有效）
接地
1.3 系统环境
MzT24-1 模块的极限电气特性如下表所示：
表 1.2 TFT LCD 面板极限电压范围
2.3.1 MzT24-1 模块控制方法............................................................................................................. 9
2.3.2 显存地址指针........................................................................................................................... 10
2.3.5 常用寄存器设置说明 ............................................................................................................... 13
2.4 MzT24-1 模块寄存器初始化参考 ........................................................................................................ 16 3 MzT24-1 模块驱动程序 .............................................................................................................................. 19
MzT24-1 模块编程手册
1 产品简介
1.1 主要功能与基本参数
MT24-01 是一块高画质的 TFT 真彩 LCD 模块，具有丰富多样的接口、编程方便、易于扩展等良好 性能。MT24-01 内置专用驱动和控制 IC（SPFD5408），并且驱动 IC 自己集成显示缓存，无需外部显示缓 存。
MT24-01 彩色 TFT LCD 显示模块的基本参数如下表：
2.3.3 显存的窗口工作模式 ............................................................................................................... 11
2.3.4 控制寄存器 .............................................................................................................................. 11
1.1 主要功能与基本参数 ............................................................................................................................. 1 1.2 模块结构 ................................................................................................................................................. 1 1.3 系统环境 ................................................................................................................................................. 2 2 液晶显示器介绍 ............................................................................................................................................ 4
目录
1 产品简介 ........................................................................................................................................................ 1
3.1 驱动程序架构 ....................................................................................................................................... 19 3.2 常用功能函数介绍（用户API） ......................................................................................................... 20 3.3 MzT24-1 模块显示控制流程 ................................................................................................................ 22 4 用户自定义汉字/位图注意事项 ................................................................................................................. 24
项目
规格
单位
注备
显示点阵数
240×RGB×320
Dots
LCD 尺寸
2.4（对角线）
英寸
LCM 外形尺寸
42.72×59.46×3.0
mm
பைடு நூலகம்不包括转接 PCB 以及 FPC
动态显示区
36.72×48.96
mm
象素尺寸
0.147×0.147
mm
象素成份
a-Si TFT
LCD 模式
65K TFT
总线
8 位 Intel 80 总线
4.1 利用MzT24-1 模块基础驱动程序显示汉字/位图概述 ...................................................................... 24 4.2 相关代码介绍 ....................................................................................................................................... 24 5 附录 .............................................................................................................................................................. 27
2.1 液晶显示器 ............................................................................................................................................. 4 2.1.1 液晶显示器结构 ......................................................................................................................... 4
2.1.2 显示RAM区映射情况................................................................................................................ 6
2.2 操作时序 ................................................................................................................................................. 7 2.3 控制方法及LCD显示特性 ..................................................................................................................... 9
MzT24-1 彩色 TFTLCD 显示模块
产品说明书
V1.0 – 2007.04
北京铭正同创科技有限公司技术资料
版权声明
北京铭正同创科技有限公司保留对此文件修改的权利且不另行通知。北京铭正同创科技 有限公司所提供的信息相信为正确且可靠的信息, 但并不保证本文件中绝无错误。请于向北 京铭正同创科技有限公司提出订单前, 自行确定所使用的相关技术文件及产品规格为最新版 本。若因贵公司使用本公司的文件或产品, 而涉及第三人之专利或著作权等知识产权的应用 时, 则应由贵公司负责取得同意及授权，关于所述同意及授权, 非属本公司应为保证的责任。

合集下载

（下部）超级工控资料！西门子培训教程、手册合集,工控手册信控电气▍PLCworld

（下部）超级工控资料！西门子培训教程、手册合集,工控手册信控电气▍PLCworld

（下部）超级工控资料！西门子培训教程、手册合集,工控手册信控电气▍PLCworld01_Introduction04_PROFIBUS10181022[1]1444_CPU31xC_Specifications1446_CPU31xC_Technological_Function315与EM277组态配置400H如何与S7-200通讯4POTDIS 模块6es70系列变频器与s7通讯设置6KV微机综合保护测控装置技术说明书6RA70故障诊断问题集锦6SE70内部电路图6SE70变频器怎么通过DP通讯由编码器实现反馈实例6SE70变频器高级培训教程6SE70矢量控制使用大全（上册）6SE70矢量控制使用大全（下册）6se70调试参数及应用总结6se70调试设置及故障排除Addressing and Diagnosis Instrument for AS-iAS-i Introduction and basics ManualA网通信：S7-1200 与 S7-300_400 (CE-X18) 之间的数据交换ba_op7xx_chs_zh-CHSc7_613控制系统的初步调试Catalog ST 80_2006CFC_for_S7_eConfiguring Graphics Displays Product BriefConfiguring Hardware and Communication Connection ManualConfiguring Plants in iMapConfiguring Text-based Displays Product BriefCP 243-2 AS-i Master ManualCP 340 Getting Started PrinterCP 340 Getting StartedCP 340 ManualCP 340 PtP 打印机驱动程序CP 340 PtP 打印机驱动程序入门指南CP 340安装与组态手册CP 341 Getting StartedCP 341 ManualCP 341设备手册CP 342-5_CP 342-5 FO ManualCP 343-1 lean手册CP 343-1 PN ManualCP 343-1手册CP 343-2_343-2P AS-i Master ManualCP 440 Getting StartedCP 440 ManualCP 441 Getting StartedCP 441 ManualCP 443-5 BASIC ManualCP 443-5 Ext ManualCP 5511 ManualCP243-1与PC间通讯线的制作CP243-1与工控机实现以太网通讯组态CP243-1以太网模块通讯设置CP243-1以太网通讯模块配置说明CP243-1在智能楼控中的应用CP243-1实验报告CP243-1工业以太网通讯处理器技术手册CP243-1快速入门CP243-1模块的以太网连接设置CP243-1模板的配置CP243-1的TSAP的设定CP243-1通信处理器CP243-1配置文档CP243-2简明使用手册cp243快速入门使用教程CP343_1之间的以太网通讯设置CP5611卡的安装与卸载CP5611卡的安装及测试方法CP5611技术手册CP5611板卡作为虚拟主站与STEP7的详细配置方法CP5611连接S7-200CPU 315T-2DP编程手册CPU 317T-2DP GS_Real_AxisCPU 317T-2DP编程手册CPU 31xC 和 CPU 31x技术规范设备手册CPU 31xC 和CPU 31x安装操作说明CPU31X安装手册CPU技术数据1022CSM 1277 紧凑型交换机模块Distributed IO System ET 200S ManualDP-DP Coupler User DescriptionDP_AS-i Link 20E ManualDrive Monitor使用简介DriveES 软件的简易使用指南Drives Profibus通讯事例EM231 TC（热电偶）模块常见问题EM235CN通用技术规范EM235使用EM235和热电阻接线EM235实例讲解EM235开关设定EM235接线图EM235模块在压力传感器标定中的应用EM235模块手册EM235模拟量控制应用实例EM235模拟量模块EM235模拟量的控制以及AD值转换em235模拟量编程EM235模拟量输入输出模块在1280压机上的应用EM235的使用及简单程序举例EM235订货数据EM235问题EM235，温度传感器，RS485通信ET 200B ManualET 200B 分布式IOET 200eco PN操作说明ET 200eco 分布式从站故障-安全 IO 模块ET 200eco操作指导ET 200iS ManualET 200iSP操作说明ET 200L 分布式 IO 设备ET 200M Operating InstructionsET 200M 分布式 IO 站操作手册ET 200M 分布式IO站操作指导ET 200M 用于过程自动化的信号模块ET 200M操作说明ET 200pro IM 154-8 CPU 接口模块ET 200pro Operating InstructionsET 200pro 电器启动器ET 200pro操作说明ET 200pro故障安全模块操作说明ET 200R ManualET 200R 分布式IO 设备ET 200S 串行接口模块ET 200S 分布式 IO 4 IQ-SENSE 模块 (6ES7138-4GA00-0AB0) ET 200S 分布式IO IM151-1 STANDARD 接口模块(6ES7151-1AA04-0AB0)ET 200S 分布式IO PM-E DC24..48VAC24..230V 功率模块(6ES7138-4CB11-ET 200S操作说明ET 200S设备手册ET 200X BM 147 CPU ManualET 200X BM 147 CPU 基本模块ET 200X ManualET 200X 分布式IOET 200产品目录ET 200产品目录2008Et200mET200S FC 控制单元 ICU24(F)ET200S 工艺模块ET200S 数字量模块 4DOET200S 模拟量 2AI U HSET200S_Modbus培训资料ET200手册合集（书签版）excel+表格+和+WINCC+报表FB41_FB42_FB43中实现PID 控制FC105-FC106使用与实例FC5 FC6功能块使用First Time UserFirst Time User_eFM 450-1 计数模板手册(英文)FM 450-1使用入门 - 调试入门指南FM 451定速定位功能模块手册(英文)FM 453定位控制功能模板手册(英文)FM 455 C 入门指南FM 455 S 入门指南FM357-2手册FM455 PID控制功能模板手册(中文)FM458-1DP与WINCC通讯的实现与探讨From DP to PROFINET IO Programming Manual G120使用手册G120操作手册（简明版）HMI 系列，适用于各种需要的操作员界面IM 151-1 BASIC 接口模块IM 151-1 FO STANDARD 接口模块IM 151-1 HIGH FEATURE 接口模块IM 151-1 STANDARD 接口模块IM 151-3 PN FO 接口模块IM 151-3 PN 接口模块IM 151-7 CPU 接口模块IM151-3 PN FO 接口模块 (6ES7151-3BB22-0AB0) IM_174Industrial Communication Catalog 2009K-TP 178micro (WinCC flexible)操作指导LED倒计时显示控制LOGO！手册METTLER-TOLEDO称重模块安装维护指南(用户使用) METTLER_TOLEDO称重传感器Mobile Panel 170 Equipment ManualMobile Panel 170(WinCC flexible) 操作指导Mobile Panel 277（WinCC flexible）操作指导MODBUS RTU通讯协议在S7-200中的应用Modular PID ControlMP 270B, TP 270, OP 270MP 270B, TP 270, OP 270_eMP 270B,TP 270,OP 270 Equipment ManualMP 277 (WinCC flexible)-CHSMP 277 (WinCC flexible)-USMP 370 (WinCC flexible)_chsMP 370 (WinCC flexible)_eMP 370 (WinCC flexible)操作指导MP 370_cnMP 370_eMP 377 (WinCC flexible)-USMP_277（WinCC flexible）操作指导Multi Panel MP270 Equipment ManualMulti Panel MP370 Equipment ManualOP 73, OP 77A, OP 77B (WinCC flexible)-USOP 73micro, TP 177micro (WinCC flexible)_chs OP 73micro, TP 177micro (WinCC flexible)_eOP 77B (WinCC flexible)-CHSOP 77B (WinCC flexible)-USOP 77B操作指导OP27、OP37 操作面板设备手册PC机和S7站之间的工业以太网通讯PID Self-TunerPID Temperature Control_cnPID温度控制N0312PID过程控制系统调试PP7, PP17-I, PP17-II Push Button Panels Equipment Manual PPI_SiemensPRODAVE使用PROFACE通迅线教程PROFIBUS CP组态和调试手册Profibus Technology and Applicationprofibus to profinet 编程手册Profibus 通讯快速入门Profibus-DP总线连接器接线作业标准PROFIBUS-PA应用技术手册profibus现场总线应用大全PROFINET CBA 通信入门PROFINET CBA 通信快速入门PROFINET CBA用户程序接口入门PROFINET CBA通信入门PROFINET IO Configuration and Diagnostics PROFINET IO IWLAN_PB iPCF 通讯（更新版）PROFINET IO 入门指南集PROFINET产品样本2005PROFINET技术和应用系统描述profinet接口组态N0294Profinet系统手册PROFINET系统说明 2006-10PROFINET编程手册 2006-10profn2_ePROFNET IO入门指南Programming with STEP 7 V5.2ProTool使用大全Quick_start_manual_Profibus（S7-300）RESERVE 模块S120 BLM调试说明S120入门指南S120变频调速柜S120快速选型s120故障列表s120故障报警信息配置S120的基本定位功能S120硬件结构及工作原理分析S120组态及与S7-300通讯范例S3700400集成PN通信s5编程电缆制作方法S7 F_FH Systems ManualS7 Graph ManualS7 Graph V5.2S7 PID控制用户手册S7- 300CPU存储器介绍与存储卡的使用S7-1200 Step7 Basic V10.5使用介绍S7-1200 可编程控制器S7-1200 高速计数功能简介S7-1200PLC产品样本S7-1200_OPC_SIMATIC-NET_eS7-1200与S7-200的Modbus通讯S7-1200与S7300通过TCP及ISO ON TCP通讯S7-1200与第三方设备实现自由口通信S7-1200产品样本S7-1200入门手册S7-1200入门指南S7-1200入门设备手册S7-1200可编程控制器系统手册S7-1200和S7-200MODBUS通信教程S7-1200和自由口通讯s7-1200基于以太网通信使用指南S7-1200基本以太网通讯指南S7-1200常见问题S7-1200系统手册S7-1200高级培训（完整版）S7-1200高速记数器简介S7-300400 路由功能S7-300400CPU集成工业以太网口以OPENIE的通信方式与SIMOTION实现TCPIP通信S7-300全套接线图（点击书签看订货号）S7-400 产品目录S7-400 模块数据参考手册S7-400 模块规范参考手册S7-400 硬件与安装手册S7-400, M7-400 Module SpecificationsS7-400H Fault-tolerant Systems ManualS7-400H 容错系统手册S7-400H冗余IOS7-400H冗余系统实践S7-400H冗余系统手册S7-400H冗余系统手册2004S7-400H冗余系统配置教程S7-400H冗余连接使用入门S7-400H启动配置S7-400H培训教程S7-400H快速入门s7-400h硬冗余系统配置教程S7-400H系统信息及诊断S7-400H系统通讯S7-400与常用上下位软件通讯教程S7-400产品样本S7-400冗余系统常问问题集S7-400多CPU通讯S7-400容错系统手册S7-400手册合集（书签版）S7-400指令列表(中文)S7-400新产品简介S7-400梯形图(LAD)编程手册S7-400模块规格(中文)S7-400硬件和安装手册(英文)S7-400系统培训教程S7-400高级编程培训资料S7-CPs for PROFIBUS Configuring and Commissioning ManualS7-CPU 317T 同步飞剪机应用说明S7-HiGraph for S7-300 and S7-400S7-HiGraph V5.3编程手册S7-PLCSIM User ManualS7-PLCSIM V5.2 manualS7-PLCSIM V5.4 User ManualS7-PLCSIM V5.4的应用S7-PLCsim 使用入门S7-PLCSIM仿真软件在程序调试中的应用S7-PLCSIM使用入门S7-PLCSIM用户仿真多CPU注意事项S7-SCL ManualS7-SCL V5.3 for S7-300&400S7-SCL中文版S7200PLC模拟量及PID控制的实例剖析s7200模拟量模块使用问题S7200通过PC ACCESS与WINCC的通讯实现S7300400 STL语言编程参考手册S7300400FBD语言编程参考手册CS7300400GRAPH1S7300400GRAPH2S7300400LAD语言编程参考手册CS7300400LAD语言编程参考手册ES7300400PID1S7300400PID2S7300400PLCSIMS7300400SCL1S7300400SCL2S7300400标准函数E1S7300400标准函数E2S7300400编程手册S7300400运行配置S7300_400与WinCC之间的以太网通讯s7300产品选型指南S7300入门指南S7300模块数据手册2009S7300硬件和网络组图手册S731xC_TF_Examples_ManualS7400_module_data_en_en-USS7400存储器介绍及存储卡的使用S7400技术规范S7NET编程接口S7prv54_cnS7和PCS7应用实战S7系列PLC工业通讯S7系统软件和标准功能CS7软件安装、授权导入导出、PGPC设定SCADA系统教程-SCADA系统SCALANCE W788通讯组态Scalance X 交换机选型样本SCALANCE X-200 操作说明SCALANCE X-400 SNMP管理入门SCALANCE X-400 VLAN组态快速入门SCALANCE X-400路由指导手册SCL V5.1 manualScout如何上载simotion程序setup-s7_v30eSF6高压电器设计（第三版）SFC14和SFC15的应用SFC中文手册Siemens CP340模块与岛电SR93温控仪表之间的ASCII码通讯Siemens ET200M 分布式IO设备.HART模拟模块设备手册Siemens PLC上位计算机监控软件的开发SIEMENS PLC的热插拔选型与应用Siemens PLC系统软件冗余的说明与实现SIEMENS PLC远程访问诊断方案研究SIEMENS S7-200 PLC与M20 GSM Modem的通信SIEMENS S7-300 400程序块的类型及区别SIEMENS 在汽车行业解决方案siemens 组织块使用说明SiemensCP340模块与岛电SR93温控仪表之间的ASCII码通讯Siemens_MM440系列变频器的使用siemens变频及应用培训教程siemens工控行业应用实例大全SIEMENS建立主站与从站的组态步骤siemens梯形图(LAD)编程手册siemens组织块使用说明SIMATIC ET 200M IM 153-2 接口模块产品信息SIMATIC ET 200pro 分布式 IO 系统操作说明SIMATIC ET 200S IM 151-7 CPU 接口模块产品信息SIMATIC FM350相关资料（有书签）SIMATIC HMI WinCC flexible 安装指南SIMATIC NET OPC Server通讯组态设置指导手册SIMATIC NET OPC Server与S7-200 EM277 ET200S PA仪表通讯组态设置指导手册SIMATIC NET OPC 服务器概述SIMATIC Net V6.0 通过Profibus PA 连接PC StationSIMATIC NET 网络解决方案SIMATIC NET工业以太网SIMATIC NET的IT解决方案SIMATIC NET网络解决方案SIMATIC PCS7 SOEsimatic pcs7_boxSIMATIC PLC 计时器的使用SIMATIC PROFIBUS 模块 IM174SIMATIC S7 S7-1200 可编程控制器SIMOTION XSEND XRECEIVE 通信函数使用入门SIMOTION 同步运行功能介绍simotion 培训笔记SIMOTION 编程指南SIMOTION 运动控制系统SIMOTIOND在饮料自动装箱系统中的应用Simotion_D_在飞剪控制中的应用SIMOTION_PROFIBUS-DP通信入门Simotion与HMI的连接及组态SIMOTION与OPC的通讯simotion中认可的IO模块SIMOTION以太网快速入门SIMOTION在数字化对接系统中的多轴同步控制应用simotion安装方法SIMOTION工程simotion的任务执行机制及系统时钟SIMOTION的可应用编码器列表SIMOTION程序设计与应用培训Simotion第三方人机界面(HMI)解决方案SIMOTION系统组态及调试入门simotion综述SIMOTION读写D425驱动器参数Simotion路径插补功能介绍SIMOTION轮切解决方案与标准应用手册simotion轴的回零功能SIMOTION运动控制器基础应用Simotion连接FM350模块SIMOTION项目实战SIMOVERT+MASTERDRIVES+Vector+Control Simple+PID+Controllers+for+the+S7-300400 SINAMICS DCM 参数手册SINAMICS DCM 自由功能块手册SINAMICS DCM （6RA80）手册SINAMICS G110、G120培训SINAMICS S110功能手册SINAMICS S110调试手册SINAMICS S120 CF卡介绍与选型SINAMICS S120 G150报A1507如何解决Sinamics S120 培训教程SINAMICS S120S150 参数手册（中文版）SINAMICS S120与S7-200及HMI的通讯Sinamics S120入门教程SINAMICS S120固件版本升级的步骤SINAMICS S120故障安全功能(PROFIsafe)调试指导SINAMICS S120调试手册Sinamics S120选型手册SITOP 冗余模块SITOP 模块 5A 10A 单相SIWAREX FTA模块SIWAREX MS称重产品在OEM行业中的应用SIWAREX MS装置手册SIWAREXU_Rev1.0_WTSIWAREX_R全系列称重传感器SM331-AI8x12位入门指南SPWM变频调速应用技术（第4版）SQL语言与数据库操作技术大全Standard Functions Part 2Standard PID Control ManualStandard PID ControlStatement List (STL)STEP 7 Basic V11.0 SP2系统手册STEP 7 Micro_WIN 或 S7-200 PC Access 与 MS Windows 的版本兼容性怎样_STEP 7 PID控制STEP 7 Professional WinCC Advanced V11 入门指南，项目示例 - 灌装站STEP 7 Professional V11.0 SP2系统手册STEP 7 V5.0 使用入门STEP 7 V5.1 编程使用手册STEP 7 V5.2 Getting StartedSTEP 7 V5.4 编程手册STEP 7 V5.4 软件安装及新功能介绍STEP 7 编程软件的使用方法STEP 7使用入门STEP5中文培训教程STEP7 5.3编程手册（中文）STEP7 IO冗余编程方法（更新版）STEP7 V5.4 编程手册STEP7 常用功能块说明STEP7 用于 S7-300 和S7-400 的功能块图STEP7 硬件组态教程STEP7 网络组态步骤教程STEP7 网络组态步骤教程中文版STEP7 高级培训-故障诊断step7&变频器&HMI综合培训STEP7-MicroWIN编程软件功能实用教程step7-PLC通讯STEP7-WINCC安装问题汇总STEP7-组态硬件和通讯连接STEP7v5.2编程手册Step7V5.5中文版使用入门Step7V5.5中文版指令列表Step7V5.5中文版梯形图手册Step7V5.5中文版硬件配置与通信连接Step7V5.5中文版系统函数参考手册Step7V5.5中文版编程手册Step7V5.5中文版语句表手册STEP7V52WORKSTEP7V52使用入门ASTEP7V52编程BStep7v54编程使用手册1019Step7_V4STEP7上机讲义（青岛大学）STEP7下的MODBUS通讯教程STEP7使用入门STEP7使用初步教程step7基本讲解STEP7怎样使用多重背景数据块STEP7怎样使用多重背景数据块？STEP7指令系统及应用STEP7指令系统及应用设计与故障诊断STEP7梯形图编程手册第二版Step7硬件状态与通信连接STEP7硬件组态、以太网、恒压供水实际应用STEP7硬件组态培训课程Step7组态硬件和通讯连接N0308step7编程之地址概念详解STEP7读书笔记STEP7软件安装与兼容说明STEP7连接与上传下载程序Step7集成WINCCSTEP7高级维护STEP_7_V5.4安装及新功能介绍STM32F系列ARM Cortex-M3核微控制器开发与应用T-CPU-technologyT-CPU基于SIMATIC S7-300PLC运动控制方案T400 SIMADYN D Function Blocks_eTD 200操作员界面用户手册TD17 Text Display Equipment ManualTD400C用户手册TDC中文用户指导手册TDC组态与编程Text Display (TD) User ManualTIA：Portal视图直观配置界面TIA：体验直观Portal视图TIA：体验高效IEC编程TIA：博途 HMI介绍TIA：博途 HMI应用TIA：博途通信网络配置介绍TIA：博途集成系统诊断TIA：新产品介绍-SIMATIA S7-300TIA：新产品介绍-SIMATIC HMI 精智面板TIA：新产品介绍-TIA博途TIA：高效项目编程介绍Touch Panel TP 070 Equipment ManualTP 170A, TP 170B, OP 170B Equipment ManualTP 177A, TP 177B, OP 177B (WinCC flexible)-CHSTP 177A, TP 177B, OP 177B (WinCC flexible)-USTP 177A、TP 177B、OP 177B (WinCC flexible)操作指导TP 270, OP 270, MP 270B (WinCC flexible)_chsTP 270, OP 270, MP 270B (WinCC flexible)_eTP 270, OP 270, MP 270B(WinCC flexible)操作指导TP 277, OP 277 (WinCC flexible)-CHSTP 277, OP 277 (WinCC flexible)-USTP170micro,TP170A,TP170B,OP170B（WinCC flexible）操作指导TP27、TP37 触摸面板设备手册WinCC V6.0中的常见问题WinCC Advanced V11.0 SP2系统手册WinCC and PLC connected by OPCWinCC Basic V11.0 SP2系统手册WinCC Configuration Manual Volume 1_cnWinCC Configuration Manual Volume 1_eWinCC Configuration Manual Volume 2 _eWinCC Configuration Manual Volume 2_cnWinCC Configuration Manual Volume 3_cnWinCC Configuration Manual Volume 3_eWINCC C语言基础培训教程WinCC flexible 2004 使用入门－选件WinCC flexible 2004 使用入门－首次使用WinCC flexible 2004 使用入门－高级用户WinCC flexible 2004 移植用户手册WinCC flexible 2004 运行系统用户手册WinCC flexible 2004(压缩版_标准版_高级版)用户手册WinCC flexible 2005 - Communication Part 1 User's Manual WinCC flexible 2005 - Communication Part 2 User's Manual WinCC flexible 2005 - Migration User's ManualWinCC flexible 2005 - Runtime User's ManualWinCC flexible 2005 Micro User's ManualWinCC flexible 2005 Migration_enWinCC flexible 2005 User's ManualWinCC flexible 2005-GettingStarted FirstTime UserWinCC flexible 2005-GettingStarted OptionsWinCC flexible 2005-GettingStarted PowerUserWinCC flexible 2007 Communication Part 1-chs WinCC flexible 2007 Communication Part 1-US WinCC flexible 2007 Communication Part 2-US WinCC flexible 2007 Communication Part 2_chs WinCC flexible 2007 Compact Standard Advanced-US WinCC flexible 2007 Compact Standard Advanced_chs WinCC flexible 2007 Runtime-USWinCC flexible 2007 Runtime_chswincc flexible 2008手册WinCC flexible Options_chsWinCC flexible Options_eWinCC flexible Power User_chsWinCC flexible Power User_eWinCC flexible2004使用入门-高级用户WINCC FLEXIBLE2005使用入门WinCC flexible人机界面高效组态WinCC flexible使用入门-首次使用WinCC flexible使用快速入门wincc flexible创建脚本的技巧WinCC flexible如何使用VBScriptWinCC flexible快速入门WinCC flexible的使用WINCC flexible的初步使用WinCC flexible系统手册WINCC S7-300 cp5611通讯WinCC TIA 诊断功能WinCC V5.0速成手册WinCC V6 手册 (中文)WinCC V6.2 新特性WinCC V6快速入门手册WinCC V7.0 SP1 MDM - WinCCDataMonitor系统手册WINCC V7.0 SP1 MDM-WinCC工具（智能工具、用户归档、界面）WinCC V7.0 SP1中文手册-之系统综述WINCC V7.0 使用手册WinCC V7.0 组态手册WinCC V7.0通信手册WinCC V7.0通用信息手册wincc 以太网WINCC 全局脚本手册WinCC 在SIMATIC中集成WinCC 安装注意事项wincc 报表WINCC 通过SIMATIC NET OPC与 S7-1200 CPU的以太网通信WinCC-Flexible电子签名WINCC-PLC程序上传下载WinCC5.0中文手册WinCC6.0 VBS 参考手册wincc70 通信WinccFlexible与S120通讯WinCCv6完整电子讲义WinCC_flexible_OPC_XML_V1_1_ewincc_step7安装问题WinCC、PLC之OPC连接wincc与200通过OPC通讯WinCC与CPU224XP之间的OPC通信WINCC与S7-200PLC通讯方法WinCC与S7-400H的容错S7通讯WinCC中以表格形式输出过程值WinCC中以趋势形式输出过程值WinCC中使用控件WinCC中使用项目WinCC中创建页面布局WinCC中的对象属性WinCC中的用户管理的结构Wincc主要功能和特点WINCC之OPC通信WinCC入门wincc全套脚本总结wincc和400H系统通过simantic net通讯WINCC和S7-200链接WinCC基本手册1WinCC基本手册2WinCC基础课程课件wincc学习教程（图文并貌）WinCC完全安装方法WINCC完全手册WINCC完全手册（整理版）WinCC常见问题处理WinCC常见问题（FAQs集）wincc常见问题（大全）WinCC技巧Wincc数据库培训教程WinCC数据报表实现方法介绍WinCC数据报表实现的方法总结WINCC的VBS脚本从入门到精通手册WINCC的主要问题集锦WinCC的移植WinCC组态DCOM配置详解wincc组态和运行系统数据的文档WINCC组态手册完整版（共3册）WINCC组态软件及其应用WinCC组态软件培训WinCC经典（书签版）WINCC维护站WinCC访问S7-200可使用哪些选项Wincc课件学习资料WINCC连接Siemens PLC的常用方式wincc选项手册WinCC通过RSLinx OPC与AB PLC通信WINCC通过SIMATIC的OPC功能跨网络访问异质网络上的PLC WINCC集成到MES和ERP的IT解决方案WinCC高级课程培训讲义Working with S7-HiGraph上海市维修电工高级技师全套教程与S7的通信与STEP 7 的集成两个S71200之间以太网通讯中央空调新风机组控制系统乳化液自动配比及输送装置方案井下安全阀液压控制试验系统的设计什么类型的HMI可以与SIMOTION设备连接从PROFIBUS DP到PROFINET IO编程手册从s7-200过渡到s7-1200从继电器到plc熟练运用以太网模块CP243-1快速入门培训传感器基础知识（传感器模块）使用CP 343-1 IT_CP 443-1 IT的信息技术手册使用OLE将WinCC归档数据导出到Excel使用S7-1200系列的存储卡使用S7-1200自由口与第三方设备通讯使用STEP 7编程使用STEP 7编程手册使用Wincc Flexible与PLCSIM进行联机调试供暖锅的压力、温度检测及_PLC控制装置的设计全新组态软件SIMATIC WinCC flexible全自动洗衣机原理与维修关于S7-300和400的指针寻址功能说明几种品牌的PLC应用实例（入门）分布式 IO 系统 ET200S 故障安全模块分布式 IO 系统ET 200S分布式 IO 设备 ET 200eco分布式 IO 设备 ET 200iSP分布式 IO 设备 ET 200M分布式I O系统ET200接线功率模块 PM-E DC24-48V功率模块 PM-E DC24-48V_AC24-230V功率模块 PM-E DC24V功能块编程FBD功能模块 FM 452安装和参数分配操作说明变频器在恒压供水系统中的应用设计变频恒压供水PLC控制系统的设计可调压的水塔水位闭环控制系统(终稿)各种PLC人机通讯大全在WinCC中如何生成用户自定义操作员输入消息基于EM235 的步进电机调速系统基于EM235的测压系统基于PLC、变频器、触摸屏的水位控制基于PLC大棚温湿自动控制系统基于PLC控制的恒压变频调速供水系统设计与仿真基于PLC的串级控制程序的课程设计基于PLC的加热炉温度控制系统设计基于PLC的带式输送机在线监测系统设计基于PLC的循环硫化床锅炉燃烧控制系统的设计基于PLC的抽油机变频控制柜的研究基于PLC的挖掘机控制实现基于PLC的流量控制-毕业设计(论文)基于PLC的液位控制系统研究基于PLC的温度控制系统设计基于PLC的直流电动机双闭环调速系统设计基于PLC的重介洗选煤控制系统设计基于PLC的锅炉温度控制系统基于PLC的锅炉温度控制系统毕业设计基于S7-200的污水处理系统基于S7200的自制温度控制系统设计基于SIWAREXFTA称重模块的动态电子轨道衡系统设计基于TIA博途 V11软件平台的S7-1200 ModbusTCP通讯快速入门基于以太网的水情监控系统设计基于单片机的乳粉包装称重控制设计基于单片机的电子秤设计基于变频器的智能恒压供水系统设计基于模糊自适应PID的温度控制系统基于现场总线的加热炉PLC控制系统多泵组变频供水控制器的设计大中型plc应用教程（S7-300）大型可编程序控制器系统设计如何使用 MPIPROFIBUS 将 WinCC (TIA Portal) 的组态传送到操作面板中？如何使用 PC Access 访问 S7-1200 ？需要考虑什么？如何使用STEP7 Professional V11组态PC与一个PLC的OPC 通讯如何使用以太网的方式将WinCC (TIA Portal)的组态传送到操作屏上如何在 SIMATIC WinCC （TIA Portal）中建立面板与变频器的直接连接？如何在HMI上显示Simotion工艺对象的报警信息如何在不使用“S7 Timer”的条件下，为“S7”创建一个定时器？如何定义Simotion的系统循环时钟如何实现SIMOTION_与计算机的PROFINET_RT通信如何实现SIMOTION和OPC的通讯如何实现SIMOTION设备与CF卡的绑定如何实现两个S7-1200 CPU之间的以太网通信如何实现两个s7-1200cpu之间的以太网通信如何将Basic Panel的时间与 S7-1200 PLC同步如何将集成在SIMOTION中的ProTool项目转换为WinCC_flexible项目如何转换S7-1200 CPU模拟量如何转换S7-1200模拟量如何通过STEP7 MicroWin软件调试SIWAREX MS称重模块如何配置CP 343-2P如何重置Scout工具栏安防技术-从入门到精通定位模板FM353快速使用入门实用流量仪表的原理及其应用（第2版）工业以太网CP组态与调试手册应变式称重传感器故障检测方法及步骤恒压供水指导恒压供水系统-山东科技大学恒温恒湿plc编程控制控制工程项目指南摸屏的水位自动控制设计数字电子模块 2DI AC120V ST(1)数字电子模块 2DI AC120V ST数字电子模块 2DI DC24V HF数字电子模块 2DI DC24V ST数字电子模块 4DI DC24V HF数字电子模块 4DI DC24V ST数字电子模块 4DI DC24V_SRC ST数字电子模块 4DI NAMUR数字电子模块 4DI UC24..48V HF施耐德称PLC重模块手册智能预应力张拉设备的研制某技工学校PLC培训教材某铁路供水系统案例解说PLC、触摸屏及变频器综合应用梅特勒-托利多_称重传感器全套资料梅特勒-托利多称重方案梅特勒－托利多模块称量过程控制梅特勒－托利多称重传感器及称重模块梅特勒－托利多称重传感器安装要点梅特勒－托利多称重模块产品介绍与应用梅特勒－托利多称重模块安装调试梅特勒－托利多称重模块应用梅特勒－托利多称重模块应用_简化梅特勒－托利多称重模块应用及介绍梅特勒－托利多称重模块系统应用指南模块式电子皮带秤的结构和特点模拟量EM235编程实例经验模拟量S200问题解答模拟量处理及PID回路指令模拟量扩展模块与PID控制模拟量模块的应用模拟量输入输出实验毕业设计说明书（南京理工）流量测量仪表应用技巧（书签版）流量计完整培训教程液位(恒压供水)控制系统混合器温度控制系统设计湿度的PLC采集滤波技术在PLC控制饲料配料系统中的应用热处理车间烘房PLC控制系统用PLC和变频器实现石油气压缩机的自动控制用Step7中SFB41FB 41、SFB42FB42、SFB43FB43实现PID控制用于S7的系统软件和标准功能参考手册用于自动控制系统的工业通讯网络由入门到精通-吃透PID电力线通信（plc）技术与应用电子定量包装称重系统电子称设计与制作电子称重模块安装作业指导书电子称重系统受压力影响的解决方法探讨电子膨胀阀的控制与仿真电控实用技术手册（隋振有）皮带秤称重模块的设计监控组态软件与PLC入门监控组态软件技术及应用（力控）硬件组态硬件组态（科莱德科技开发有限公司）称重PLC使用说明书（科威）称重与配料称重仪表使用维护注意事项称重传感器、力传感器技术服务手册称重传感器使用方法称重传感器原理、结构线路及其应用称重传感器常用技术参数大全称重传感器故障检测步骤称重和过程保护选型指南称重模块如何连接打印机称重模块选型与安装指导称重系统在水泥行业中的应用管状皮带称重计量的方法组态硬件和通讯连接手册组织块使用说明终端模块罗宾康高压变频器中文用户手册（内部资料）罗宾康高压变频器操作及维护培训罗宾康高压变频器现场技术培训（谢绝外传）罗宾康高压变频器说明书（内部资料）自动仓库运料小车的PLC控制系统设计自动化机械手控制系统PLC课程设计自动化综合实践自动称重系统-毕业论文西S7-200PLC程序详解（图文并貌)触摸屏与PLC入门触摸屏工程应用计算机组装与维护实训教程-李远敏语句表(STL)编程参考手册语句表(STL)编程手册语句表2006课程设计报告-PLC控制变频器调速系统设计与调试谷物烘干机PLC的设计车载称重系统专利研究软冗余的原理、调试和例程（更新版）过控方向设计—PLC单回路温度控制过程控制毕业设计运动控制系统（陈伯时）运行系统中的操作远程控制系统选型资料1-导轨选型资料10-模拟量输入模块选型资料11-模拟量输出模块选型资料12-模拟量输入输出模块选型资料13-Ex系列输入输出模块和F系列输入输出模块选型资料14-功能模块选型资料15-通信模块选型资料16-接口模块选型资料17- IO模块接线选型资料18-机架选型资料19-电源模块选型资料2-电源模块选型资料20-CPU模块选型资料21-数字量模块选型资料22-模拟量模块选型资料23-功能模块选型资料24-通信模块选型资料26-接口模块选型资料27- IO接线选型资料3-标准型CPU选型资料4-紧凑型CPU选型资料5-技术功能型CPU选型资料6-故障安全型CPU选型资料7-数字量输入模块选型资料8-数字量输出模块选型资料9-数字量输入输出模块配料仓称重传感器安装调试工法配置硬件和通信连接锅炉水温控制系统的PID调节附录B STL指令速查附录C 软件标准库FCFB速查附录D 软件标准库SFCSFB速查零基础自学PLC入门面板上传下载问题大全高精度智能化称重模块研究提取的文件名总数为：925。

模块模块型号接线方式说明书(SM)

模块模块型号接线方式说明书(SM)

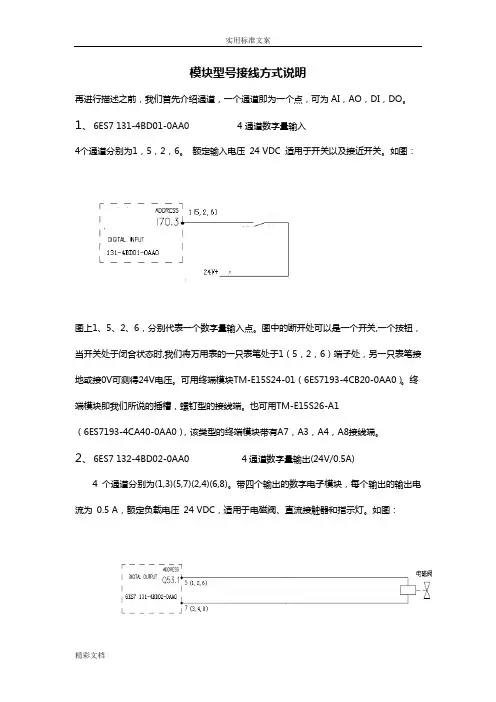

模块型号接线方式说明再进行描述之前，我们首先介绍通道，一个通道即为一个点，可为AI，AO，DI，DO。
