桥梁的基本组成和分类

桥梁与涵洞工程的组成与分类一、桥梁的组成分类㈠桥梁的基本组成部分、桥梁跨越部分的承载结构)。

一般包括桥面构造桥跨结构)(行车道、人行道、栏杆等上部结构1.( 和桥梁支座。

将其荷载传递至地基的结构部分。

下部结构。

是指桥梁结构中设置在地基上用以支承桥跨结构，2. 一般包括桥墩、桥台及墩台基础。

⑴桥墩。

是多跨桥梁中处于相邻桥跨之间并支承上部结构的构造物。

⑵桥台。

是位于桥梁两端与路基相连并支承上部结构的构造物。

⑶墩台基础。

是桥梁墩台底部与地基相接触的结构部分。

㈡桥梁的分类、钢筋混凝土桥、包括砖、石、混凝土桥⑴根据桥梁主跨结构所用材料，划分为木桥、圬工桥() 预应力混凝土桥和钢桥。

(⑵根据桥梁所跨越的障碍物，划分为跨河桥、跨海峡桥、立交桥包括跨线桥)、高架桥等。

⑶根据桥梁的用途，划分为公路桥、农桥以及管道桥等。

人行桥、运水桥、铁路桥、公铁两用桥、，0m大桥(L≥500m或L0≥l00m)(L≥10不同，分为特大桥⑷根据桥梁跨径总长L和单孔跨径L0 或(30m≥L≥8m40m>L0>20m)；小桥20m>L0>≥5m)L0≥40m)；中桥(l00m>L>30或⑸根据桥面在桥跨结构中的位置，分为上承式、中承式和下承式桥。

⑹根据桥梁的结构形式，划分为梁式、拱式、刚架、悬索和组合式桥。

二、桥梁上部结构㈠桥面构造桥面铺装及排水、防水系统1.:⑴桥面铺装。

即行车道铺装，亦称桥面保护层。

桥面铺装的形式有水泥混凝土或沥青混凝土铺装。

装配式钢筋混凝土、预应力混凝土桥通常采用水泥混凝土或沥1)青混凝土铺装，其厚度为60~80mm，强度不低于行车道板混凝土的强度等级。

2)防水混凝土铺装。

在需要防水的桥梁上，当不设防水层时，可在桥面板上以厚80~l00mm且带有横坡的防水混凝土作铺装层，其强度不低于行车道板混凝土强度等级，一般可不另设面层而直的沥青表面作磨耗接承受车轮荷载。

但为了延长桥面铺装层的使用年限，宜在上面铺筑厚20mm 层。

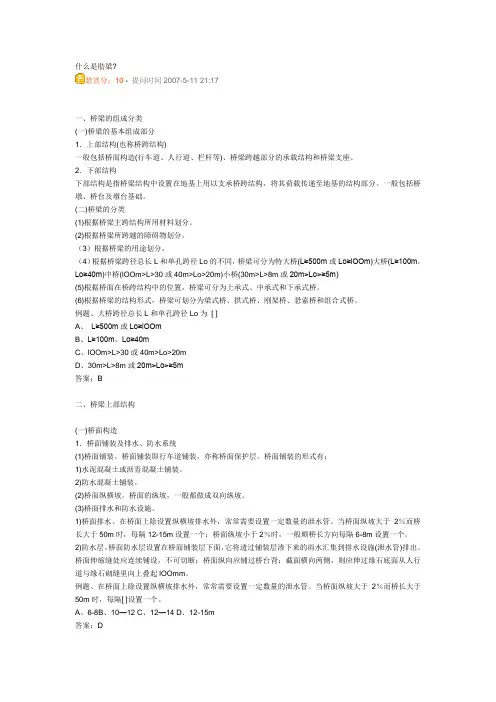

悬赏分：10 - 提问时间2007-5-11 21:17一、桥梁的组成分类(一)桥梁的基本组成部分1．上部结构(也称桥跨结构)一般包括桥面构造(行车道、人行道、栏杆等)、桥梁跨越部分的承载结构和桥梁支座。

2．下部结构下部结构是指桥梁结构中设置在地基上用以支承桥跨结构，将其荷载传递至地基的结构部分。

一般包括桥墩、桥台及墩台基础。

(二)桥梁的分类(1)根据桥梁主跨结构所用材料划分。

(2)根据桥梁所跨越的障碍物划分。

（3）根据桥梁的用途划分。

（4）根据桥梁跨径总长L和单孔跨径Lo的不同，桥梁可分为特大桥(L≥500m或Lo≥lOOm)大桥(L≥100m，Lo≥40m)中桥(lOOm>L>30或40m>Lo>20m)小桥(30m>L>8m或20m>Lo>≥5m)(5)根据桥面在桥跨结构中的位置，桥梁可分为上承式、中承式和下承式桥。

(6)根据桥梁的结构形式，桥梁可划分为梁式桥、拱式桥、刚架桥、悬索桥和组合式桥。

例题、大桥跨径总长L和单孔跨径Lo为[ ]A、L≥500m或Lo≥lOOmB、L≥100m，Lo≥40mC、lOOm>L>30或40m>Lo>20mD、30m>L>8m或20m>Lo>≥5m答案；B二、桥梁上部结构(一)桥面构造1．桥面铺装及排水、防水系统(1)桥面铺装。

桥面铺装即行车道铺装，亦称桥面保护层。

桥面铺装的形式有：1)水泥混凝土或沥青混凝土铺装。

2)防水混凝土铺装。

(2)桥面纵横坡。

桥面的纵坡，一般都做成双向纵坡。

(3)桥面排水和防水设施。

1)桥面排水。

在桥面上除设置纵横坡排水外，常常需要设置一定数量的泄水管。

当桥面纵坡大于2％而桥长大于50m时，每隔12-15m设置一个；桥面纵坡小于2％时，一般顺桥长方向每隔6-8m设置一个。

2)防水层。

桥面防水层设置在桥面铺装层下面，它将透过铺装层渗下来的雨水汇集到排水设施(泄水管)排出。

.
二 桥梁的基本结构
梁式桥基本体系
（a）简支梁桥；（b）连续梁桥；（c）悬臂梁桥 .
二 桥梁的基本结构
3.连续梁桥 连续梁桥属超静定结构,其承重结构为不间 断的连续跨越几个桥孔的梁而形成的。连 续梁由于在荷载作用下支点截面产生负弯 矩从而显著减小了跨中正弯矩。这样可以 减小跨中的建筑高度,而且能节省钢筋混凝 土数量。连续梁桥孔数不宜过多。
二 桥梁的基本结构
德国高速铁路桥梁实例
• 全长1628m，37孔
44m简支梁等跨布置
• 移动模架施工
• 索尔姆 富尔达谷架桥.
二 桥梁的基本结构
日本“北陆新干线”桥梁实例
• 钢筋混凝土连续刚架. 桥，桥位灌筑
二 桥梁的基本结构
法国“地中海线”桥梁实例
• Vernegues（凡纳格）预应力混凝土连续梁桥，全长1210m，共27跨 • 桥梁采用弧形截面，外型美观 • 本桥采用了悬臂灌筑、顶推、.满布支架多种施工方法
.
二 桥梁的基本结构
3-3 按施工方法分类 1.整体浇筑式梁桥
整体浇筑式梁桥多数在桥孔支架模板上现 场浇筑而成的.如膺架法、移动模架法、悬 臂法、顶推法、转体法等。 整体浇筑的梁桥整体性好、刚度大、易于 做成复杂形状, 但整体浇筑梁桥施工周期 长、施工速度较慢,耗费大量支架模板,因 此条件十分困难时才采用;
板桥横截面型式
.
肋梁桥横截面型式
二 桥梁的基本结构
3.箱形梁桥 箱形梁桥承重结构是由一个或几个封闭的薄壁箱梁组成。 箱形结构具有较大的抗弯惯矩,而且有较大的抗扭刚度,适 用于较大跨径的悬臂梁桥和连续梁桥。
箱形梁桥横截面型式
.
二 桥梁的基本结构
3-2 按承重结构的静力体系分类 1.简支梁桥 简支梁桥属静定结构,使用十分广泛,它具有构造 简单,且相邻各孔独自受力,易于标准化和工厂化 生产。 2.悬臂梁桥 悬臂梁桥属静定结构，它由设有悬臂的梁组成， 一端悬出的称为单悬臂梁桥，两端悬出的称为双 悬臂梁桥。当跨径较长时，还可在相邻悬臂之间 搭设挂梁形成多孔桥。

桥梁的基本组成（五⼤部件和五⼩部件）你有所了解么桥梁：道路路线遇到江河湖泊、⼭⾕深沟以及其他线路等障碍时，为了保持道路的连续性⽽专门建造的⼈⼯构造物。

桥梁既保证桥上的交通运⾏，也要保证桥下⽔流的宣泄、船只的通航或车辆的通⾏。

（1）、桥梁五⼤部件的组成：桥跨结构（上部结构）、⽀座系统、桥墩、桥台、墩台基础。

⼀、桥跨结构（上部结构）：在线路中断时障碍的主要承载结构。

1、作⽤：承受桥上的⾏⼈和车辆。

⼆、⽀座系统：连接桥梁上部结构和下部结构的传⼒装置。

1、作⽤：传⼒装置；不仅传递很⼤的荷载，保证桥跨结构不产⽣变位。

三、桥墩：多跨桥的中间⽀承结构称为桥墩。

1、作⽤：⽀承桥跨结构，把桥⾯荷载传⾄地基。

四、桥台：位于桥梁两端，⽀承桥梁上部结构并和路堤相衔接的建筑物。

1、作⽤：把路⾯荷载传⾄地基；与路堤相衔接、抵御路堤⼟压⼒；防⽌路堤⼟的滑坡和坍落。

五、墩台基础：将结构所承受的各种作⽤传递到地基上的结构组成部分。

1、作⽤：⽀承上部桥跨结构。

（2）、桥梁五⼩部件的组成：桥⾯铺装、防排⽔系统、栏杆、伸缩缝、灯光照明。

⼀、桥⾯铺装：为保护桥⾯板和分布车轮的集中荷载，⽤沥青混凝⼟、⽔泥混凝⼟、⾼分⼦聚合物等材料铺筑在桥⾯板上的保护层。

1、作⽤：保护桥⾯板和分布车轮的集中荷载⼆、防排⽔系统：排⽔的收集、输送、⽔质的处理和排放等设施。

1、作⽤：收集、把⽔排放到指定位置、防⽌内涝等。

三、栏杆：桥梁和建筑上的安全设施。

1、作⽤：安全、分隔、导向的作⽤。

四、伸缩缝：防⽌构件由于⽓候温度变化(热胀、冷缩)，使结构产⽣裂缝或破坏⽽沿建筑物或者构筑物施⼯缝⽅向的适当部位设置的⼀条构造缝。

1、作⽤：防裂。

五、灯光照明：⼈造光源创造⼀种环境⽓氛感，并把这种⽓氛感富于感染⼒，通过各种媒介表现给⼈。

1、作⽤：照明、创造环境⽓氛。
