功能输入通道 (12)MG 专业音频调音台具有多达16个（MG166CX/MG166C：10个）话筒/线路输入或多达四个立体声输入，可以同时连接各种装置：话筒、线路电平装置、立体声合成器等等。
压缩 (10)压缩可增大总体电平，同时不会因压缩话筒和吉他信号的过多峰值造成失真。
AUX 发送与立体声AUX 返回 (16)可以用AUX SEND插口发送信号至外部信号处理器，随后通过RETURN插口返回处理后的立体声信号。
高品质数字效果（MG166CX）........................................................... 第15、19页MG166CX 具有内置的数字效果，可以独立提供范围广泛的声响效果。
ZH2MG206C/MG166CX/MG166C 使用说明书MG206C/MG166CX/MG166C 使用说明书3请在操作使用前，首先仔细阅读下述内容* 请将本说明书存放在安全的地方，以便将来随时参阅。
警告为了避免因触电、短路、损伤、火灾或其它危险可能导致的严重受伤甚至死亡，请务必遵守下列基本注意事项。
这些注意事项包括但不限于下列情况：G只能使用本设备所规定的额定电压。
所要求的电压被印在本设备的铭牌上。
G 只能使用提供的 AC 电源适配器（ P A-30或 YAMAHA 推荐的相应产品）。
G请勿将电源线放在热源如加热器或散热器附近，不要过分弯折或损伤电源线，不要在其上加压重物，不要将其放在可能被踩踏引起绊倒或可能被碾压的地方。
G请勿打开本设备并试图拆卸其内部零件或进行任何方式的改造。
本设备不含任何用户可自行修理的零件。
若出现异常，请立即停止使用，并请有资格的 YAMAHA 维修人员进行检修。
G请勿让本设备淋雨或在水附近及潮湿环境中使用，或将盛有液体的容器放在其上，否则可能会导致液体溅入任何开口。
G切勿用湿手插拔电源线插头。
G若电源线出现磨损或损坏，使用设备过程中声音突然中断或因此而发出异常气味或冒烟，请立即关闭电源开关，从电源插座中拔出电源线插头，并请有资格的 YAMAHA 维修人员对设备进行检修。
MIXING CONSOLE用户手册CLea detenidamente antes de conectar la lámpara a la toma bilateral LAMP . (página 18)•No utilice una lámpara que ponga a tierra la patilla 2 o la patilla 3 en la carcasa. El uso de un tipo de lámpara inco-rrecto puede provocar averías en la mesa de mezclas. Lámparas recomendadas: lámparas flexo Littlite, serie X-HI.•No conecte accidentalmente un micrófono bilateral a la toma LAMP . Un micrófono se puede averiar si se conecta a esta toma.Lámparas admitidas: 12 V (CA o CC), máx. 5 W.Suministra 12 V a las patillas 2 y 3. La patilla 1 no está conectada.••Aviso importante – Conectar una l ámpara –Tipo de lámpara incorrectoTipo de lámpara correctoSJ© 2004 Yamaha CorporationWE16440MG32/14FX, MG24/14FX 2MG32/14FX, MG24/14FX3请在操作使用前，首先仔细阅读下述内容*请将本手册存放在安全的地方，以便将来随时参阅。

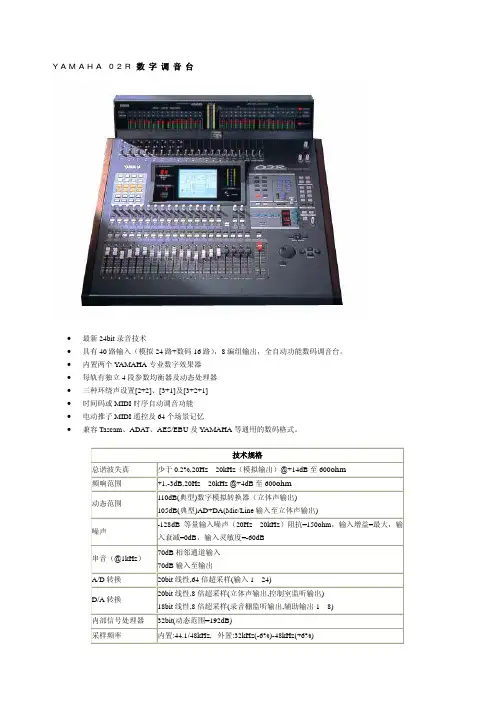

Y A M A H A02R数字调音台• 最新24bit录音技术• 具有40路输入（模拟24路+数码16路），8编组输出，全自动功能数码调音台。
• 内置两个YAMAHA专业数字效果器• 每轨有独立4段参数均衡器及动态处理器• 三种环绕声设置[2+2]、[3+1]及[3+2+1]• 时间码或MIDI时序自动调音功能• 电动推子MIDI遥控及64个场景记忆• 兼容Tascam、ADAT、AES/EBU及YAMAHA等通用的数码格式。
技术规格总谐波失真 少于0.2%,20Hz—20kHz（模拟输出）@+14dB至600ohm频响范围 +1,-3dB,20Hz—20kHz @+4dB至600ohm动态范围 110dB(典型)数字模拟转换器（立体声输出)105dB(典型)AD+DA(Mic/Line输入至立体声输出)噪声 -128dB等量输入噪声（20Hz—20kHz）阻抗=150ohm，输入增益=最大，输入衰减=0dB，输入灵敏度=-60dB串音（@1kHz） 70dB相邻通道输入70dB输入至输出A/D转换 20bit线性,64倍超采样(输入1—24)D/A转换 20bit线性,8倍超采样(立体声输出,控制室监听输出) 18bit线性,8倍超采样(录音棚监听输出,辅助输出1—8)内部信号处理器 32bit(动态范围=192dB)采样频率 内置:44.1/48kHz, 外置:32kHz(-6%)-48kHz(+6%)均衡器 4段均衡器频率：20Hz—20kHz(120点), 增益：+18dB(0.5dB 间隔),Q 值：0.1-10(41点)-4部分类型:坡状/滤波器-低频/高频(40输入,内置效果返回1,2，立体声输出)推子 21个100mm 电动式推子记忆 情景（全部呼叫） 96通道存储库 64均衡器存储库 128（40个预置）动态效果存储库 128（40个预置）效果存储库 128（40个预置）自动混音 16（512kB ）显示 320 × 240点阵背光式液晶显示屏（带对比控制）立体声电平表21段 × 2 LED 体积（宽×高×深）662.7 × 221.5 × 685mm 重量 30kgY A M A H A 02R 数字调音台功能及操作(1)YAMAHA 02R调音台是带有电脑液晶显示屏的数字调音设备。
YAMAHA MG124CX调音台使用说明书YAMAHA12路调音台示意图下图为各个接口连接示意图下面我们将调音台上的各个功能按钮使用方式详细的说明:1、MIC输入插口（通道1-4、5/6、7/8）这些是平衡式XLR型话筒输入插口。
2、LINE输入插口（通道1-4）这些是平衡式TRS耳机插口型线性输入插口。
3、LINE输入插口（通道5/6-11/12）这些是非平衡式耳机插口型立体声线性插入插口。
4、LINE输入插口（9/10、11/12）这些是非平衡式立体声RCA针式插口。
5、INSERT插口（通道1-4）每个这类插口都在相应输入通道的均衡器与衰减器之间提供一个插入点。
这些INSERT 插口可用来独立地将图形均衡器、压缩器或噪声器过滤器等设备接入相应的通道。
这些插口是TRS（尖端、环、套筒）耳机插口，可以同时携带发送信号和返回信号。
6、GAIN控制旋钮调节输入信号电平为了获得信噪比和动态范围的最佳平衡，调节电平使PEAK指示灯（9）仅在最高输入瞬间峰值时偶尔短暂地亮起。
7、开关（高通滤波器）此开关使HPF打开或者关闭。
要打开HPF，请按下此开关，HPF将削去80HZ以下的频率（HPF不使用于立体声输入通道3、4的线性输入）。
8、COPMP控制按钮调节应用到通道的压缩电平值。
将旋钮向向右旋转时，压缩率将增大，同时相应的自动调节输出增益。
将获得一个更平滑的、甚至是动态的效果，这是由于整体电平增强后高声信号变得柔和所致。
9、PEAK指示灯检测EQ后信号的峰值电平。
当电平达到削波以下3dB时，PEAK指示灯亮红灯。
对于配有XLR的立体声输入通道（5/6和7/8），将同时检测EQ后和后置话筒放大器的峰值电平，并在其中任一电平达到削波以下3dB时指示灯亮红灯。
10、均衡器（HIGH、MID、LOW）该三频段均衡器可在高、中和低三个频率带调节通道。
通道9/10和11/12有两个频率带：高和低。
将旋钮设定在下箭头位置可以在相应的频率带产生平坦的响应。
