BBU和RRU上的接口和指示灯

  • 格式：doc
  • 大小：66.50 KB
  • 文档页数：6

CC板
功能：
提供GPS系统时钟和射频基准时钟；
Abis/Iub接口功能；
以太网交换功能，提供信令流和媒体流交换平面；
机框管理。

指示灯说明：
灯明 颜色 含义 说明

HS
蓝 插拔指示灯 亮：表示单板可拔出 闪：表示单板在激活状态捉着去激活的过程中

灭：表示单板不可拔出

RUN
绿 运行指示灯 亮：单板处于复位状态 1Hz闪烁：单板运行，状态正常

灭：表示自检失败

ALM
红 告警指示灯

亮：表示单板有告警

灭：表示单板无告警

E0S
绿 0-3路E1/T1状态指示灯 分时依次闪烁，每秒最多闪4次，5Hz闪烁频率 第1秒，闪1下表示第0路正常，不亮表示不可用 第3秒，闪2下表示第1路正常，不亮表示不可用

第5秒，闪3下表示第2路正常，不亮表示不可用
第7秒，闪4下表示第3路正常，不亮表示不可用

E1S
绿 4-7路E1/T1状态指示灯 同上

E2S
绿 8-11路E1/T1状态指示灯 同上
E3S
绿 12-15路E1/T1状态指示灯 同上

MS
绿

主备状态指示灯 亮：单板处于主用状态

灭：单板处于备用状态

REF
绿 GPS天线状态或2MHz状态，对应面板SMA

口不同连接情
况

常量：表示天馈正常
常灭：表示天馈和卫星正常
慢闪：表示天馈断路，1Hz闪烁
快闪：天馈正常但收不到卫星信号，2Hz闪烁
极慢闪：天线短路，闪烁
极快闪：初始未收到电文，5Hz闪烁

ETH0
绿

ABIS/Iub口链路状态 亮：ABIS/Iub的网口电口或光口物理链路正常

灭：ABIS/Iub网口物理链路断

ETH1
绿

ETH1网口链路状态 亮：网口物理链路正常

灭：网口物理链路断

按键说明：
按键名 说明
M/S
主备倒换开关

RST
复位开关

面板接口说明：
接口名称 说明

ETH0
用于BBU和BSC/RNC之间的以太网连接。该接口在面板上有以
太网光接口和电接口两种形式（10M/100M/1000M自适应）

ETH1
用于BBU的级联、调试或本地维护，以太网电接口
（10M/100M/1000M自适应）
EXT
外置通信口，连接外置接收机，主要是485、PP1S+/2M+接口
REF
外接GPS天线，SMA(F)接口

UBPG板
UBPG板提供以下功能：
基带调制，下行最大处理12载波的业务；
基带解调，上行最大处理12载波的业务；
支持基带调频；
支持静态和动态功率控制。

指示灯说明：
灯明 颜色 含义 说明

HS
蓝 插拔指示灯 亮：表示单板可拔出 闪：表示单板在激活状态捉着去激活的过程中

灭：表示单板不可拔出

RUN
绿 运行指示灯 亮：单板处于复位状态 1Hz闪烁：单板运行，状态正常

灭：表示自检失败

ALM
红 告警指示灯

亮：表示单板有告警

灭：表示单板无告警

按键说明：
按键名 说明
RST
复位开关

FS板
FS的功能：
基带IQ数据的交换；
提供BBU与RRU之间的接口。
指示灯说明：
灯明 颜色 含义 说明

HS
蓝 插拔指示灯 亮：表示单板可拔出 闪：表示单板在激活状态捉着去激活的过程中

灭：表示单板不可拔出

RUN
绿 运行指示灯 亮：单板处于复位状态 1Hz闪烁：单板运行，状态正常

灭：表示自检失败

ALM
红 告警指示灯

亮：表示单板有告警

灭：表示单板无告警

MS
绿

主备状态指示灯 亮：单板处于主用状态

灭：单板处于备用状态

按键说明：
按键名 说明
M/S
主备倒换开关

RST
复位开关

面板接口说明：
接口名称 说明
TX0 RX0—TRX5 RX5
光接口，连接RRU

RRU
指示灯说明：
名称 颜色 含义 工作方式

RUN
绿 运行指示 常亮：RU60处于复位、启动状态
1Hz闪烁：RU60状态正常
5Hz闪烁：版本下载过程
灭：表示自检失败

ALM
红 告警指示

灭：表示运行无故障或正在复位、启动或者下载
版本
5Hz闪烁：严重或紧急告警
1Hz闪烁：一般或轻微告警

LNK
绿 光链路指示

常量：光纤连接正常
灭：光纤不同
5Hz闪烁：以该链路为时钟参考源，且锁相环处
于快捕状态
闪烁：以该链路为时钟参考源，且锁相环处于跟
踪状态

RF
绿 射频工作状态指示灯 灭：射频无输出 亮：射频有输出

面板接口说明：
名称 接口 接口类型/连接器

LC1
BBU与RRU的
接口/RRU级联接口 LC型光接口（IEC874）

LC2
BBU与RRU的
接口/RRU级联接口 LC型光接口（IEC874）

AISG
AISG设备接口 8芯航空插座（IEC60130-9-ED）

MON
外部设备接口
（监控、LMT等）
37芯航空插座
DC IN
电源接口 直流接口： 连接器G18T4KIPI-01+ 线缆截面积

1.5mm2

RX
接收分集射频线
接口
50欧 DIN 型连接器

RX/TX
发射/接收主集
射频线接口
50欧 DIN 型连接器

RXout
频点扩展接口 N-KY(MIL-C-39012或IEC169-16)

RXin
频点扩展接口 N-KY(MIL-C-39012或IEC169-16)

GND
整机接地 线缆截面积35mm2

按键说明：
按键名 说明
RST
复位开关

RF
按一次射频开关状态切换一次或进行驻波比自检

CAL
按下此键一次自环检测光口是否正常

合集下载

基站建设与维护：基站主设备

基站建设与维护：基站主设备


状态
含义
常亮 慢闪(1s亮，1s灭)
绿灯常亮
红灯常亮
工作正常(发射通道打开 或软件在未开工状态下进行加载)
单板运行(发射通道关闭)
CPRI(Common Public Radio Interface)链 路正常
光模块收发异常(可能原因：光模块故障、光纤 折断等)
红灯慢闪 (1s亮，1s灭)
CPRI链路失锁(可能原因：双模时钟互锁问题、 CPRI接口速率不匹配等) 处理建议：检查系统配置
常灭
QSFP(Quad Small Form-factor Pluggable)模块不在位或光模块电源下电
AAU端口运用
续表2： 标识 颜色
CPRI1
红绿双 色
状态 绿灯常亮 红灯常亮
红灯慢闪 (1s亮，1s灭)
含义 CPRI链路正常
光模块收发异常(可能原因：光模块 故障、光纤折断等)
CPRI链路失锁(可能原因：双模时钟 互锁问题、CPRI接口速率不匹配等) 处理建议：检查系统配置
管理和操作维护的功能。
BBU5900槽位
BBU运用
配置半宽板时，BBU上有11个槽位：
FAN Slot 16
Slot 0 UBBP Slot 1 UBBP Slot 2 UBBP Slot 3 UBBP
UPEU/UEIU Slot 18
Slot 4 UBBP Slot 5 UBBP Slot 6 UMPT Slot 7 UMPT
用电源环境接口单元。 UEIUb板：UEIUb(Universal Environment Interface Unit type b)是环境监控单
元。 FANf板：FANf是BBU的风扇模块。
AAU结构组成
BBURRU通讯链路断故障排查案例

BBURRU通讯链路断故障排查案例

B B U R R U通讯链路断故障排查案例The pony was revised in January 2021BBU-RRU通讯链路断故障排查案例现场故障现象：站名为××室内覆盖总共二台RRU261，在框号=46，47上，告警显示BBU IR光接口异常告警，RRU配置但不可用超时，由于此室分站为S33配置，所以2个小区都同时退服，进站发现BBU两个光口都为红灯亮，由此说明BBU到RRU通信链路断开。

故障定位过程：通常BBU-RRU通信链路断有以下几方面原因：1．RRU没有供电，这类故障在室分站当中出现的由为较多。

由于室分站中的RRU供电方式多为交流市电直接供电，所以当市电停电或空开下电等情况时，就会出现。

此类故障的显着特点是：某个扇区的所有级联RRU同时断链，产生一系列告警，如BBU IR光接口异常告警或射频单元IR接口异常告警。

2．BBU和RRU某一侧光纤收发接反。

这类故障在现网中出现的几率较小，收发接反后BBU侧的光口指示灯会为红灯，但在现网中不会出现光纤收发接反的故障告警。

3．光缆损坏。

此类故障导致的BBU-RRU通讯链路断较多。

尤其是在室内覆盖当中，由于现场路由复杂、走线困难等，在布放光缆时容易导致光纤或接头损坏，从而导致RRU断链。

对于此类故障不要急于更换光缆，因为布线的难度和工作量是比较大的，可以先使用光功率计等仪器进行测量，测量值一般在—15dBm以上为正常值，否则，光纤或接头有可能在光纤路由过程中被损坏，需要更换光缆或者熔纤。

4．光模块故障。

此类故障出现的可能性比较小，如果怀疑是光模块的原因，可以将其它光口的光模块与之交换，看故障是否解除，如果故障消除则说明是光模块的原因，须对其进行更换。

5．其它。

室内覆盖当中，许多站点在安装过程中由于无安装位置、物业等原因，实际安装的RRU数目与设计方案存在一定差异。

后台按照设计方案配置，但实际并未安装，这也容易造成BBU-RRU通讯链路断的假象，应首先予以排除。

ltebbu和rru之间的接口是什么协议

ltebbu和rru之间的接口是什么协议

ltebbu和rru之间的接⼝是什么协议
CPRI协议定义了两个协议层。

两个协议层为物理层(L1)和数据链路层(L2)。

在物理层中，将上层接⼊点的传输数据进⾏复/分接，并采⽤8B/10B编解码，通过光模块串⾏收发数据。

数据链路层定义了⼀个同步的帧结构，包含基本帧和超帧(由256个基本帧组成)，数据在L2层中，通过CPRI固定的帧结构形式进⾏相应的成帧和解帧处理。

基带处理单元(BBU)和射频拉远单元(RRU)之间可以通过⼀条或多条CPRI数据链路来连接，每条CPRI数据链路⽀持614．4Mbps、1228．8M-bps和2457．6Mbps三种⽐特率⾼速串⾏传输。

当前⼯业界，通过将四条并⾏CPRI数据链路进⾏相应串⾏化处理，可实现BBU 与RRU之间通过光纤以近10Gbps(即4X2457．6 Mbps)速率超⾼速传输。

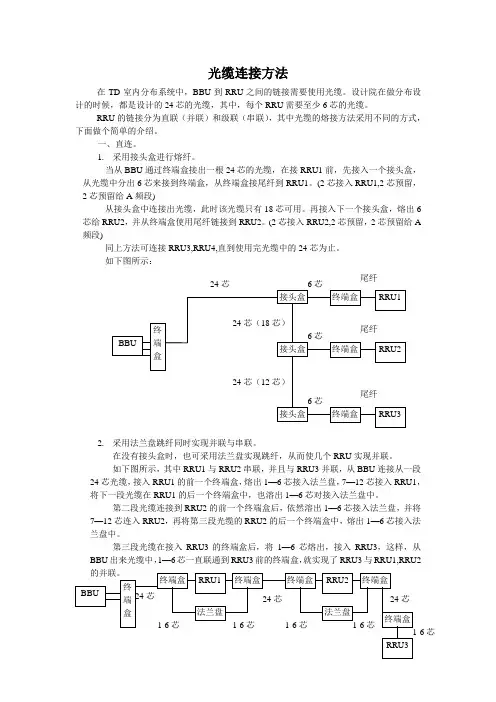

BBU-RRU光缆连接方法
