拉伸法测金属丝的杨氏模量实验报告一、实验目的1、学会用拉伸法测量金属丝的杨氏模量。
2、掌握光杠杆放大原理和测量微小长度变化的方法。
3、学会使用游标卡尺、螺旋测微器等测量长度的仪器。
4、学习数据处理和误差分析的方法。
二、实验原理杨氏模量是描述固体材料抵抗形变能力的物理量。
假设一根粗细均匀的金属丝，长度为＼（L\），横截面积为＼（S\），在受到外力＼（F\）作用下伸长了＼（＼Delta L\）。
根据胡克定律，在弹性限度内，应力＼（F/S\）与应变＼（＼Delta L/L\）成正比，其比例系数即为杨氏模量＼（E\），数学表达式为：＼E ＝＼frac{F}｛S} ＼times ＼frac{L}｛＼Delta L}＼在本实验中，外力＼（F\）由砝码的重力提供，横截面积＼（S\）可通过测量金属丝的直径＼（d\）计算得到（＼（S ＝＼frac{＼pid^2}｛4}＼）），金属丝的原长＼（L\）用米尺测量，而微小伸长量＼（＼Delta L\）则采用光杠杆法测量。
光杠杆装置由光杠杆、望远镜和标尺组成。
光杠杆是一个带有三个尖足的平面镜，前两尖足放在平台的沟槽内，后尖足置于金属丝的测量端。
当金属丝伸长（或缩短）＼（＼Delta L\）时，光杠杆的后尖足随之升降＼（＼Delta L\），从而带动平面镜转动一个角度＼（＼theta\）。
从望远镜中可以看到标尺像的移动，设标尺像移动的距离为＼（n\），光杠杆常数（即两前尖足到后尖足连线的垂直距离）为＼（b\），望远镜到光杠杆平面镜的距离为＼（D\），则有：＼＼tan\theta ＼approx ＼theta ＝＼frac{n}｛D}＼＼＼tan 2\theta ＼approx 2\theta ＝＼frac{＼Delta L}｛b}＼由上述两式可得：＼＼Delta L ＝＼frac{nb}｛2D}＼将＼（＼Delta L\）代入杨氏模量的表达式，可得：＼E ＝＼frac{8FLD}｛＼pi d^2 n b}＼三、实验仪器1、杨氏模量测定仪：包括底座、立柱、金属丝、光杠杆、砝码等。

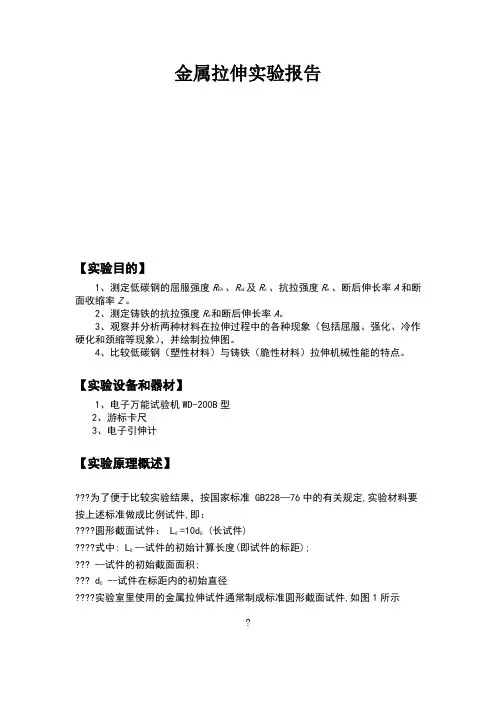

实验报告（一）实验名称：金属静态拉伸破坏实验实验目的：1、测定低碳钢的屈服极限S σ、强度极限b σ、延伸率δ、截面收缩率ψ。
2、测定铸铁的抗拉强度极限b σ。
3、观察低碳钢和铸铁在拉伸过程中表现的现象，绘出外力和变形间的关系曲线（L F ∆-曲线）。
4、分析和比较低碳钢和铸铁的拉伸力学性能和破坏特征。
实验设备和仪器：材料试验机、游标卡尺、试样划线器等。
拉伸试件：金属材料拉伸实验常用的试件形状如图所示。
图中工作段长度l 称为标距，试件的拉伸变形量一般由这一段的变形来测定，两端较粗部分是为了便于装入试验机的夹头内。
为了使实验测得的结果可以互相比较，试件必须按国家标准做成标准试件，即dl10=。
=或dl5对于一般板的材料拉伸实验，也应按国家标准做成矩形截面试件。
其截面面积和试件标距关系为A.5=，A为标距段l65l3.=或A11内的截面积。
实验原理：1、低碳钢低碳钢的拉伸图全面而具体的反映了整个变形过程。
观察自动绘图机绘出的拉伸图。
图1-2从图中可以看出，当载荷增加到A点时，拉伸图上OA段是直线，表明此阶段内载荷与试件的变形成比例关系，即符合虎克定律的弹性变形范围。
当载荷增加到B'点时，L-曲线变成锯齿状，这时变形F∆增加很快，载荷在小幅度内波动很慢；这说明材料产生了流动（或者叫屈服）与B'点相应的应力叫上流动极限（屈服高限），与B相应的应力叫下流动极限（屈服低限），因下流动极限比较稳定，所以材料的流动极限一般规定按下流动极限取值。
以B点相对应的载荷值F除S以试件的原始截面积A 即得到低碳钢的流动极限S σ，AF SS =σ流动阶段后，试件要承受更大的外力，才能继续发生变形若要使塑性变形加大，必须增加载荷，如图形中C 点至D 点这一段为强化阶段。
当载荷达到最大值b F （D 点）时，试件的塑性变形集中在某一截面处的小段内，此段发生截面收缩，即出现“颈缩”现象（局部变形）。
此时记下最大载荷值b F ，用b F 除以试件的原始截面积A ，就得到低碳钢的强度极限A F /b b =σ。
金属材料的拉伸与压缩实验报告
一、前言
拉伸与压缩实验是金属材料力学性能测试中常用的方法之一。
通过实验可以得到金属材料的抗拉强度、屈服强度、延伸率等性能参数。
本实验旨在通过对不同金属材料的拉伸与压缩实验，探索金属材料的力学特性。
二、实验原理
拉伸与压缩实验的原理是将金属样本放入拉力机中，通过施加相应的拉伸或压缩力，在不同的应变下测量样本的力学性能。
应变可以通过求解样本的伸长量与原始长度的比值得到。
三、实验步骤
1. 将金属样本放置在拉力机上，并调整夹具使样本稳固；
2. 开始拉伸实验，慢慢增加加载量，记录下载荷和伸长量；
3. 当样本出现明显的变形时停止拉伸，记录此时的载荷和伸长量；
4. 根据记录数据计算拉力与伸长量之间的比值，得到材料的抗拉强度和延伸率；
5. 进行压缩实验，步骤同拉伸实验；
6. 根据实验数据计算压力与压缩量之间的比值，得到材料的抗压强度和压缩率。
四、实验结果分析
本实验对不同金属材料进行了拉伸与压缩实验。
实验结果表明，不同材料的力学
性能存在较大的差异。
其中，钢材的抗拉强度最高，铝材的延伸率较高。
对于同一材料，在拉伸和压缩实验中得到的结果存在差异，这是由于材料在不同的加载形式下会表现出不同的力学特性。
五、实验总结
拉伸与压缩实验是研究金属材料力学性能的重要手段。
通过实验可以得到材料的抗拉强度、屈服强度、延伸率等性能参数，有助于了解不同材料的应用范围和性能要求。
在实验中需要注意样本的选择和制备，以及试验过程中的操作规范和数据记录精确。
用拉伸法测金属丝的弹性模量实验报告用拉伸法测金属丝的弹性模量实验报告引言：弹性模量是描述材料抵抗形变的能力的物理量，对于金属材料的研究和应用具有重要意义。
本实验旨在通过拉伸法测量金属丝的弹性模量，探究金属丝的力学性质。
实验目的：1. 了解弹性模量的概念和意义；2. 掌握拉伸法测量金属丝弹性模量的实验方法；3. 分析金属丝的力学性质。
实验仪器与材料：1. 弹簧秤：用于测量金属丝的受力；2. 金属丝：选用直径均匀的金属丝，如铜丝、铁丝等；3. 千分尺：用于测量金属丝的长度。
实验原理：拉伸法是一种常用的测量金属丝弹性模量的方法。
当金属丝受到外力拉伸时，会发生形变，即金属丝的长度会发生变化。
根据胡克定律，金属丝的形变与受力之间存在线性关系，即形变量与受力成正比。
通过测量金属丝的形变量和受力，可以计算出金属丝的弹性模量。
实验步骤：1. 准备金属丝和弹簧秤；2. 用千分尺测量金属丝的初始长度，并记录；3. 将金属丝固定在实验台上，并将弹簧秤挂在金属丝上；4. 逐渐增加弹簧秤的负荷，记录每个负荷下金属丝的形变量和弹簧秤的读数；5. 按照一定的负荷间隔重复步骤4，直至金属丝断裂。
实验数据处理：根据实验记录的金属丝形变量和弹簧秤读数，可以绘制出金属丝的受力-形变曲线。
根据胡克定律的线性关系，可以通过线性拟合得到金属丝的弹性模量。
实验结果：通过实验测量和数据处理，得到金属丝的弹性模量为XXX GPa。
根据实验结果，可以得出金属丝具有较高的强度和抗变形能力，适用于承受大荷载的工程应用。
实验讨论：1. 实验误差分析：在实验过程中，由于实验条件和操作技巧等因素的影响，可能会导致实验结果存在一定误差。
例如，金属丝的初始长度测量可能存在一定误差，弹簧秤读数的精度也会影响实验结果的准确性。
2. 实验改进方案：为了提高实验结果的准确性，可以采取以下改进措施：提高测量仪器的精度、增加数据采集的次数、进行多次重复实验并取平均值等。
3. 实验应用展望：金属丝的弹性模量是材料力学性质的重要指标，对于工程设计和材料选择具有重要意义。
