手机维修(拆装常见手机机壳)

一、教学目标1. 知识目标：- 掌握手机拆修的基本流程和步骤。

- 了解手机主要部件的结构和功能。

- 熟悉常用拆修工具的使用方法。

2. 技能目标：- 能够独立完成手机外壳的拆卸和安装。

- 能够识别和更换手机的主要部件，如屏幕、电池、摄像头等。

- 能够进行简单的手机故障诊断和维修。

3. 情感目标：- 培养学生对电子产品的兴趣和探索精神。

- 增强学生的动手能力和解决问题的能力。

- 培养学生的责任感和团队协作精神。

二、教学内容1. 手机拆修基础知识：- 手机拆修的职业道德和安全规范。

- 手机主要部件的结构和功能。

- 常用拆修工具和材料的介绍。

2. 手机拆修实践操作：- 手机外壳的拆卸和安装。

- 屏幕的拆卸和更换。

- 电池的拆卸和更换。

- 摄像头的拆卸和更换。

- 其他部件的拆卸和维修。

3. 手机故障诊断与维修：- 常见手机故障的类型和原因。

- 故障诊断的方法和技巧。

- 故障维修的步骤和注意事项。

三、教学方法1. 讲授法：- 讲解手机拆修的基本理论和操作规范。

- 分析典型故障案例，讲解故障诊断和维修方法。

2. 演示法：- 教师现场演示手机拆修的操作过程。

- 学生观摩并记录操作步骤。

3. 实践法：- 学生分组进行手机拆修实践操作。

- 教师巡回指导，解答学生疑问。

4. 讨论法：- 组织学生讨论手机拆修中的常见问题和解决方法。

- 鼓励学生提出自己的见解和经验。

四、教学步骤1. 导入：- 引导学生了解手机拆修的重要性。

- 阐述教学目标和内容。

2. 基础知识讲解：- 讲解手机拆修的基本理论和操作规范。

- 介绍常用拆修工具和材料。

3. 演示操作：- 教师现场演示手机拆修的操作过程。

- 学生观摩并记录操作步骤。

4. 实践操作：- 学生分组进行手机拆修实践操作。

- 教师巡回指导，解答学生疑问。

5. 故障诊断与维修：- 讲解常见手机故障的类型和原因。

- 教授故障诊断的方法和技巧。

6. 总结与评价：- 学生总结所学知识和技能。

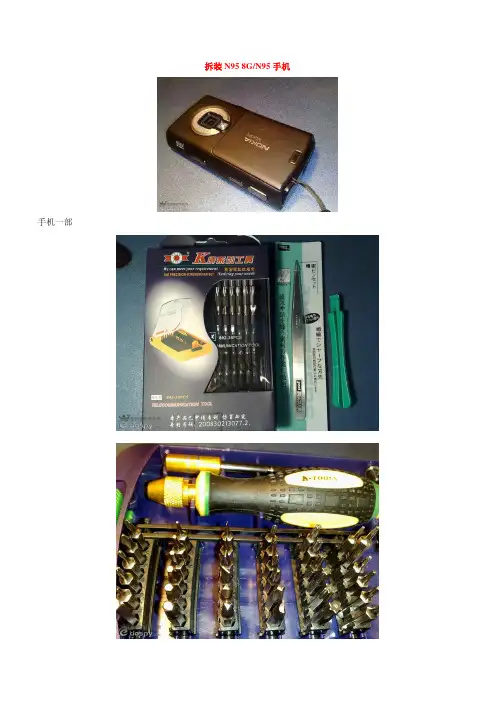

拆装N95 8G/N95手机手机一部拆机工具一套（有T5 T6两个六角的螺丝刀即可），一个带吹的小皮球，用来吹灰尘，有T5 T6两个六角的螺丝刀即可，电脑城有卖散件的，一把2元，也可以网上购买成套的，图中的工具淘宝价20出头，送一把镊子，一根拆机棒，特别说明，拆机不需要用到拆机棒，使用拆机棒相反会容易弄坏器件、我们替代拆机棒的工具是自己的指甲，下文有说明擦镜头屏幕的布一块拆机棒（事实证明，完全不需要，新手使用拆机棒相反很容易把配件弄变形，替代工具，自己的指甲）酒精，最好是不含水的，这样在机器上擦拭时候不会留下水分，不会腐蚀机器，酒精很快就会挥发掉，我是拆开清理油渍的，大家根据自己需要用不用这个。

开始拆机：首先去掉电池，如果仅仅是拆机擦内屏，或者换键盘，换机壳，不下电池也可以的，下面的图都是先上图，图下面配文字，江南不擅长作图，所以图片都没有加自己的水印，也没有在图片上写字，都是在下面配上说明文字。

第一部分：拆机换机壳、更换导航键、数字键盘篇拆屏幕上面的外壳：屏幕顶部两颗T5螺丝底部两颗T5螺丝用拆机棒感觉没有直接用手指甲方便，用大拇指从屏幕顶端的缝隙或者侧面的缝隙插进去，然后慢慢的松动外壳，左右2侧各有2个卡子，弄松即可拿下外屏的盖子，第一次动手的网友可能会有些紧张，担心弄断，不会的，多弄一会，就可以拿下，以后就熟练了这样，前面板就拆下来了，前面板中间的那个东东是手机听筒的喇叭，有2个弹簧的脚，当盖回去的时候会自动和手机上的2个触点对接，有的手机听筒听声音时断时续，就是这里接触不好，装的时候上进螺丝就好，或者把那个弹簧的角向外搬一点，让他更容易接触手机上的触点这个外屏的罩子，自己是有一个透明的塑料壳的，可以起到保护内屏的作用，我们的手机贴膜就是贴在这个透明的塑料壳上的，所以，大家尽管放心，不要担心内屏会有问题，如果外壳真的花了，连同键盘在内所有的外壳配件一套也就40-50元，是台*湾产的3A高仿的，很不错然后就可以拿掉导航键了，轻轻向上一抬即可现在是拆数字键，数字键盘看起来很严密，没有缝隙，仔细观察，在最下面，也就是手机外壳的上面一点点的地方，有个缝隙，用食指或者拇指的指甲塞进去，然后翘起来，（这里因为缝隙小，用拆机棒反而会把外壳弄变形）是键盘灯，激活键盘的时候4个灯都会亮起抬起来后，想上拿，键盘就可以取下来了，这里说一下，键盘是随时都可以拿下来的，不用经过前面的拆机步骤，也就是说，手机键盘进水了，有灰尘了，不用担心，随时都可以拿下来，然后用水清洗都可以，因为全部都是塑料的，完全不怕水拆手机背面的外壳仔细的看一下外壳和机体连接的地方，有条缝隙，和拆上面外壳一样把手指甲伸进去，然后弄松塑料卡扣，可以两边同时进行完全松动了，可以拿下来了拿下来了，就是这个样子，外壳完全是塑料的，可以用水清洗手机侧面的照相，音量调制，媒体键，是有弹性的，按的时候完全放心，特别是照相键，行程大，适合照相，用力按，不用担心会出问题拆掉了后壳后，顶部的那个电源键的顶板的2颗螺丝才能看到，这个是T6的螺丝，拆掉这两颗螺丝顶板很轻松的就拿掉了，看见右下角的最右边2个铜脚了吗，这是用来和手机前面板上的天线相连的针脚，现在螺丝是松开的，连不上天线所以手机没信号，找不到网络服务商，如果这个时候想测试电话，用一只手按住手机背部，让那两针脚和面板上的铜触点接触，就可以搜到网络信号了，所以手机装回去的时候这颗螺丝一定要上紧移动水机用户如果网络使用自动模式，没有网络时会自动找到联通的3G标示，用手捏紧后面板，移动信号马上就正常了顶板就是这个样子，面板上的所有的按键，在手机上都有一个小小的凸起按钮，外壳拿掉后，手机可以正常打电话、拍照，使用程序，唯一不行的就是上部的外面板拿掉后，没有了耳机听筒，开启扬声器，一样可以通话这些是上下外壳、导航键、数字键、顶板拆掉后的合影，网友拆机维护保养一般拆到这样就可以，我的任务就是擦洗键盘，已经完成任务了！掀起屏幕，先活动活动，观察一下抬起导航键底板，即可看见屏幕的排线，原装的手机这个导航键底板的左上角有一块胶，粘在下面的主机板上，不要担心弄坏他，用力些就抬起来了，翻新的机器就没有这个胶，翻新机器把元件放进机器清洗后这些胶就没有了看清楚排线的插槽，用指甲尖轻轻的从底部向上抬起，一边动一点，注意保持两边平衡，这样不会弄坏排线，很快就可以拆下来这样外屏拆下来了，正面和背面，这台机器很显然是原装货，我拆过其他的，屏幕背面有石灰一样的白点，是在专用液体里面清洗浸泡的结果，那个就是翻新的机器了，翻新机器的其他配件都有痕迹，但是从外观是很难看出来的，只有拆开后才能一目了然，然而JS是不可能给你拆机先看的，并且会把螺丝孔贴上封签拿掉屏幕后的前面板背面的两颗T6螺丝，继续拆掉两颗丝拿掉后，前主机板和后主机板直接只有一根排线相连了，小心的放下手机，观察一下排线的接口慢抬起它即可，两边用力要均匀拿下来咯前后主机板分离了后主机板，还可以再拆开一层，先拆下右侧的两颗T6螺丝，然后拿下底部挡板中间的2个小黑色的圆球看见了吗，这个是红外设备要把后主机板继续拆开，需要把手机底部的保护板先拆下来有两颗T6螺丝，拆掉即可手机的后主机板一分为二，现在算是彻底变成零件了，想换主板现在就可以，想换相机，把相机拿下，再把相机的排线拆下即可，动手能力强的，如果某个芯片坏了，自己可以用电烙铁拆下旧的，换上新的，但是焊接技术一定要过关，不然会烧坏接口的，自己买配件维修机器最多只能更换元件，因为机器是印刷电路，主板电路方面自己是无法修理的，送到厂家维修，也是更换元件，不可能对损坏的元件进行维修的，那个底保护板上有两个天线，应该是wlan的，另一个我不确定是不是蓝牙的这块板子上面都是值钱的好东西，BB5机型的2个CPU、GPS、手机闪存、大容量存储、照相机等等芯片都在正反两面了，中间位置由个白色的纽扣电池，就是主板电池，有的网友手机经常开机没时间，就是这个电池没电了，可以对手机直冲解决，如果无效就更好电池好了，右边黑色的是USB接口的塑料保护圈，没有螺丝，可以拿下来右下角那个白色的元件是手机的震动马达被分离开的单薄的后主机板底部，左面上下2个白色的是手机的外放喇叭，看起来很壮观，难怪音效那么好，我比较懒，到现在SIM也没拿下来，我早已经把需要保洁的部分全部清理过啦所有的零配件合影，到这里就算是拆完了，还有些零件也是可以拆下的，比如外放喇叭、相机外保护壳等等，需要更换或者清理的网友可以小心拆下组装机器：和拆机过程相反，把清理或更换好的元件装回去，下面帮助一部分网友把机器重新装起来，有的网友动手能力比较强，不用看下面的图了先装好底部的保护挡板，拧好螺丝，不要太紧，感觉自己的手感，遇到80%左右的阻力就好，这个安装好了，手机后主机板就可以二合为一了插好前后主机板连接的排线，排线接口对准后，一定要两边一起均匀的平压下去，看我的手排线接好后，稳妥的将前后主机板对上，对好螺丝孔，特别是那根排线，一定要整齐的放进去，在拧紧螺丝前，先上下推动几次，确定滑道很流畅了，才可以拧上螺丝两颗螺丝拧好把屏幕装回前主机板排线接口对准后，看我手的动作，要两边一起均匀的平稳按下去用专用的布和橡皮吹给屏幕保洁，如果有玻璃清洗剂，放一滴效果就更好了，可惜我没有屏幕保洁后很干净了这个时候不要着急安装其他的部件，建议先装上电池，开始测试，看看是不是有什么地方没装好开机测试完全正常，可以继续安装外壳等配件4个卡子卡好，用手捏捏就可以到位上顶板的时候两颗螺丝一定要拧紧，让天线有效接触触点，再把下机壳装上，按紧卡槽装上电池和后盖还有四颗T5螺丝不要忘记了，特别是上面的2个一定要注意，不要拧的太紧了，否则螺母的塑料底座容易损坏，如果有的网友螺母拧坏了，听筒接触不好，也不要紧，把听筒的两个针脚向外扳一点，就容易和手机的触点接触了，上面少一颗两颗螺丝，对手机使用没有什么影响，如果都断了，也没什么，外壳是有卡槽的，以后等其它外观部件都旧了，40-50元买一整套包括键盘在内的外壳换上就行了，螺丝不要丢了，以后换壳还要用到的好啦，大功告成，可以使用啦！。

手机拆机教程手机拆机教程1. 准备工具和材料：- 一个小螺丝刀套装- 一个塑料开胶片- 一个吸盘- 一个细长的塑料夹子- 一张防静电垫2. 关机并取出SIM卡和存储卡。

将手机置于防静电垫上。

3. 使用小螺丝刀套装，找到手机背面的螺丝位置。

4. 一边用吸盘吸住手机背面玻璃，一边使用小螺丝刀拧下螺丝。

5. 将塑料开胶片插入手机背面玻璃与手机金属框之间，轻轻滑动，以切断双面胶的粘附。

6. 用细长的塑料夹子轻轻插入手机背面玻璃与手机金属框之间，再次切断双面胶的粘附。

7. 用手掌按住背面玻璃，轻轻向上推，直到背面玻璃与手机金属框分离。

8. 拆下背面玻璃后，找到手机电池连接线。

使用小螺丝刀轻轻松动电池连接线上的固定扣，再用手指拔掉电池连接线。

9. 找到手机屏幕连接线和其他部件连接线。

同样使用小螺丝刀轻轻松动固定扣，再用手指拔掉连接线。

10. 将手机背面玻璃和部件连接线保持在安全的地方，以防丢失或损坏。

11. 接下来可以根据需要拆卸其他部件或更换配件，只需重复步骤9即可。

12. 当需要重新组装手机时，将背面玻璃和部件连接线按正确位置插入，并轻轻按下固定扣。

13. 按照倒序重新安装螺丝，用吸盘将手机背面玻璃对准手机金属框，轻轻按下，确保背面玻璃与手机金属框牢固连接。

14. 放回SIM卡和存储卡，并重新开机。

注意事项：- 操作时要小心轻柔，避免过度用力导致损坏手机内部零件。

- 拆机过程中要注意防静电，确保在防静电垫上操作，或者在操作前先触碰金属物品以释放静电。

- 如果对手机拆卸没有经验或不确定的话，建议寻求专业维修人员的帮助，以免造成损坏。

THANKS
感谢观看
手机电池更换
总结词
电池是手机能源来源，随着使用 时间增长，电池性能会下降，需 要更换。
详细描述
如果手机电池性能下降，如充电 次数减少、电池续航时间变短， 需要更换电池。更换电池需要小 心操作，以免损坏其他硬件。
手机音频设备维修
总结词
手机音频设备包括扬声器和麦克风，如果出现问题会影响通话和媒体播放。
在进行维修操作前，应先关闭手机电 源，并确保电池与手机完全分离，以 避免短路和电流过大对电路造成损害 。
遵循正确的维修流程
遵循正确的维修流程是确保手机维修 安全的重要措施，应按照厂家提供的 维修指南或专业维修人员的指导进行 操作。
在进行维修操作前，应先了解手机的 基本结构和电路原理，避免盲目拆解 和操作，以免造成不必要的损失和安 全事故。
熟悉电子元件
了解常见的电子元件，如电阻、电容、 电感、二极管和晶体管等的作用和工 作原理，这对于分析手机电路故障非 常有帮助。
手机维修工具的使用
螺丝刀
用于拆解手机外壳和固定螺丝 ，根据不同型号的手机，需要
选择合适的螺丝刀。
吸盘
用于拆卸手机屏幕，通过吸盘 吸附在屏幕上并慢慢提起，即 可分离屏幕与机身。
详细描述
如果手机扬声器或麦克风出现问题，如声音小、杂音等，需要检查和维修。这 可能需要专业工具和技术，不建议非专业人士自行操作。
手机摄像头维修
总结词
摄像头是手机的重要功能之一，如果出现问题会影响拍照和 录像功能。
详细描述
如果手机摄像头出现问题，如拍照模糊、无法录像等，需要 检查和维修。摄像头维修可能需要专业工具和技术，不建议 非专业人士自行操作。
撬棒
用于撬起手机按键、排线等部 件，使用时要避免刮伤表面。
