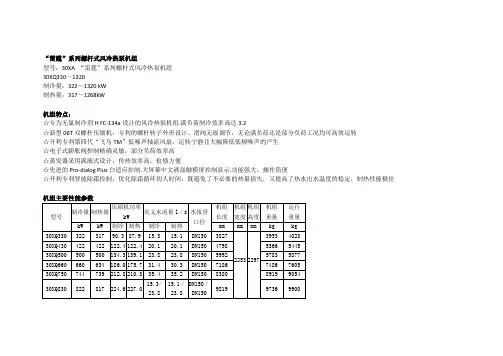

“雷霆”系列螺杆式风冷热泵机组
型号：30XA “雷霆”系列螺杆式风冷热泵机组
30XQ330～1320
制冷量：322～1320 kW
制热量：317～1268kW
机组特点：
☆专为无氯制冷剂H FC-134a设计的风冷热泵机组.满负荷制冷效率高达3.2
☆新型06T双螺杆压缩机，专利的螺杆转子外形设计、滑阀无级调节，无论满负荷还是部分负荷工况均可高效运转
☆开利专利第四代“飞乌TM”低噪声轴流风扇，运转宁静且大幅降低低频噪声的产生
☆电子式膨胀阀控制精确灵敏，部分负荷效率高
☆蒸发器采用满液式设计，传热效率高，检修方便
☆先进的Pro-dialog Plus白适应控制.大屏幕中文液晶触摸屏控制显示.功能强大，操作简便
☆开利专利智能除霜控制，优化除霜循环切人时间，既避免了不必要的热量损失，又提高了热水出水温度的稳定，制热性能极佳机组主要性能参数
注：1.名义制冷工况：冷水进／出水温度1 2／7℃，室外空气干球温度35℃
2.名义制热工况：热水进／出水温度40／45℃，室外空气干球温度7℃，相对湿度87％。
冷水机组技术要求一、招标范围：1、中央空调冷源设备：离心式冷水机组四台（变频控制）、螺杆式冷水机组一台（定频控制）2、本次招标的设备，需要配置控制柜，该控制柜必须由该设备制造商连同设备一并提供。
并在控制柜内预留一定的空间，配合消防施工单位对漏电火灾报警系统的安装和调试。
二、冷水机组主要技术参数：2、螺杆式冷水机组三、一般要求：1、冷水机所使用的保温和隔声材料必须为防火材料，且满足NFPA及国家标准。
2、机组的所有主要部件、配件均需经过防锈处理包括不同金属的隔离以防止产生电化锈蚀。
3、设备的制冷能力、出入水温度等各项参数须满足第二条中的各项要求。
4、机组所产生的噪音，需满足汕头环保部门的有关要求。
5、设备的预期正常使用寿命不少于二十年。
6、冷水机组的制冷功能应满足下列标准要求：1）美国制冷协会（ARI）575；2）美国制冷协会（ARI）550/590；3）ASHRAE15-94；4）ASHRAE30-95；7、冷水机组机身应附有原厂的标志牌，标志牌上应有产家的名称、型号、编号及有关技术数据。
四、具体要求一）、离心式压缩机A、类型1、坚固耐用的密封无需轴封型，或在驱动轴上配有旋转轴封，能有效地防止冷媒或润滑剂的泄漏的开放式型。
2、离心式，压缩级数视乎要求。
3、可依负荷大小，实行分段调节操作。
B、配备1、叶轮：采用高强度铸铝合金或其它具相等质量之有色金属制成。
2、转子a、转子制成后须经过动态或静态平衡测试，测试速度须超过其正常运转速度的25%。
b、具有足够之刚度以防在正常转速（低于第一临界速度）运行时产生振动。
3、外壳：精密铸铁或其它具认可相等质量之金属制成。
4、强制循环润滑油系统，主油泵以电动机或以压缩机警齿轮驱动，以保证在电力发生故障时仍维持叶轮轴承之间的油压供应，直到叶轮自转停止。
5、润滑油系统应包括下列全部由厂方安装及试验的装备：a、油压安全阀b、供油循环管道c、以仿真或数字显示的压力计d、观察孔e、以仿真或数字式显示的温度计f、油压开关g、润滑油冷却器：利用冷冻水、冷却水或直接以冷媒作冷却h、润滑油过滤器i、贮油池j、油加热器以保持制冷机停止操作时之润滑油的温度k、油泵6、对于多级压缩型的冷水机组，在冷却器所产生的冷媒内蒸汽体需要排走。
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载格力螺杆式水冷冷水机组(R22)地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容第二章 LH系列螺杆式水冷冷水机组(R22) 产品概述1、产品特点：在水冷冷水机市场上，效率和运行成本越来越为人们所关注，格力螺杆式水冷冷水机组高效节能，运行稳定可靠，还可以选择附加热回收功能，在制冷运行的同时，可免费提供最高55℃的生活热水，不附加消耗能源。
在名义工况下的制冷量范围为：190～1700KW，可广泛适用于各类办公楼宇、医院、学校、商场，也可应用于生产工艺流程的降温。
高效节能获取中国首批冷水机组节能认证证书◆ 采用满液式蒸发方式A、蒸发器中的制冷剂分布更均匀，温度场优化换热效率更高。
B、满液式蒸发器，大幅度地提高了机组的蒸发温度，提升了机组的换热效率。
C、通过与高性能高可靠性的专用螺杆压缩机的搭配，大大提升了机组的制冷量和能效比。
D、热回收时利用制冷产生的余热制取热水，能源利用效率更高，减少了能源消耗和对环境的热污染。
E、热回收器内置于壳管冷凝器中，不附加占用空间，外形简洁美观。
F、热回收器内采用高效换热铜管，抗腐蚀性能强，保证生活热水的清洁卫生。
满液式蒸发方式效果图◆ 新型节流自动计算最佳能效比值，并快速调节实际值，按需输出进一步优化控制逻辑。
电子膨胀阀更精确地调节制冷流量及蒸发器液位的变化。
机组的部分负荷效率始终保持最高，运行范围更宽。
◆ 多机并联、部分负荷效率更高由于大部分运行时间处于非设计工况，在选择冷水机组时应注意：它不但要满足满负荷的设计要求，并且在较低负荷时，以及冷却塔水温较低时也能高效运行，相同满负荷能效比的冷水机组，在部分负荷运行费用有时会相差10%以上。
各类冷水机组正常运行参数螺杆式冷水机组正常运行的标志1) 压缩机排气压力为1.1-1.5MPa (表压)。
2) 压缩机排气温度为45 ~90℃;最高温度不得超过105℃ 。
3) 压缩机的油温为40~55℃。
4)压缩机的油压为0.2-0.3MPa (表压)。
5) 压缩机的运行电流在额定值范围内，避免电动机的烧毁。
6)压缩机运行声音平稳、均匀，不应有敲击声和异常的声音。
7) 压缩机的冷凝温度一般控制在40℃左右，冷却水进、出口温度一般是32℃ ，37℃ 。
8) 压缩机机组的蒸发温度应比冷冻水的出水温度低3~5℃。
冷冻水进、出口温度一般是7℃ ，12℃。
9) 压缩机的油压比排气压力高0.5 x106 ~2.94x106Pa(表压)。
10) 压缩机润滑油的油位不得低于油视镜的l/3。
11) 机组在正常运行中，任何部位都不应有油迹，否则意味着泄漏，须立即检漏修补。
离心式冷水机组正常运行的标志1) 操作盘上电流表的读数不超出规定值。
2) 压缩机吸气口温度应比蒸发温度高1-2℃ ，最高不超过15℃ 。
3) 压缩机排气温度不超过60-70℃ ，否则会引起冷却水的变质，造成冷却水系统的损坏。
4) 冷凝温度比冷却水出水温度高2-3℃ ，冷却水进口温度不高于32℃ ，并使制冷剂有2 ℃左右的过冷度。
5) 蒸发温度比冷冻水出水温度低2-3℃ ，在满足用户要求的情况下，冷冻水出水温度应取高值。
6) 压缩机的油压应该比吸气压力高0.15-0.2MPa。
7) 润滑油温度在45℃以上，油泵温度在60-70℃之间，若高出83℃ 机组会自动停机。
8) 冷凝器水侧阻力为0.06-0.07MPa，蒸发器水侧阻力为0.05-0.06MPa。
9) 机组运行平稳，无异常声响和振动。
活塞式冷水机组正常运行的标志1）压缩机在运行时其油压应比吸气压力高0.1-0.3MPa。
2）曲轴箱上若有一个视油孔时，油位不得低于视油孔的1/2；若有两个视油孔时，油位不超过上视油孔的1/2，不低于下视油孔的1/2。
