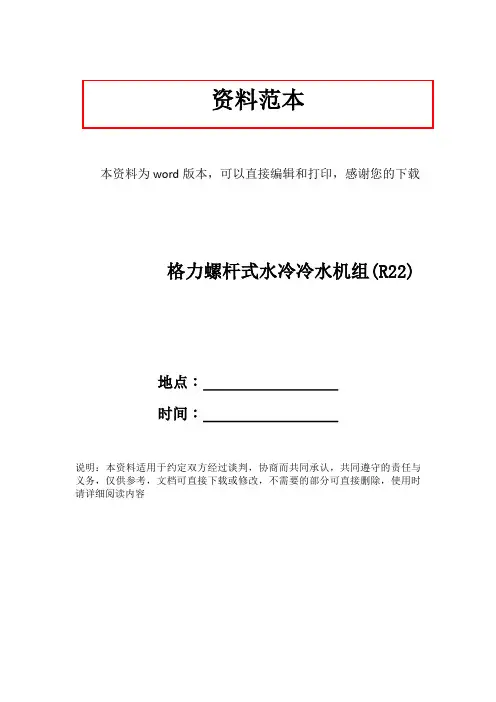

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载格力螺杆式水冷冷水机组(R22)地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容第二章 LH系列螺杆式水冷冷水机组(R22) 产品概述1、产品特点：在水冷冷水机市场上，效率和运行成本越来越为人们所关注，格力螺杆式水冷冷水机组高效节能，运行稳定可靠，还可以选择附加热回收功能，在制冷运行的同时，可免费提供最高55℃的生活热水，不附加消耗能源。
在名义工况下的制冷量范围为：190～1700KW，可广泛适用于各类办公楼宇、医院、学校、商场，也可应用于生产工艺流程的降温。
高效节能获取中国首批冷水机组节能认证证书◆ 采用满液式蒸发方式A、蒸发器中的制冷剂分布更均匀，温度场优化换热效率更高。
B、满液式蒸发器，大幅度地提高了机组的蒸发温度，提升了机组的换热效率。
C、通过与高性能高可靠性的专用螺杆压缩机的搭配，大大提升了机组的制冷量和能效比。
D、热回收时利用制冷产生的余热制取热水，能源利用效率更高，减少了能源消耗和对环境的热污染。
E、热回收器内置于壳管冷凝器中，不附加占用空间，外形简洁美观。
F、热回收器内采用高效换热铜管，抗腐蚀性能强，保证生活热水的清洁卫生。
满液式蒸发方式效果图◆ 新型节流自动计算最佳能效比值，并快速调节实际值，按需输出进一步优化控制逻辑。
电子膨胀阀更精确地调节制冷流量及蒸发器液位的变化。
机组的部分负荷效率始终保持最高，运行范围更宽。
◆ 多机并联、部分负荷效率更高由于大部分运行时间处于非设计工况，在选择冷水机组时应注意：它不但要满足满负荷的设计要求，并且在较低负荷时，以及冷却塔水温较低时也能高效运行，相同满负荷能效比的冷水机组，在部分负荷运行费用有时会相差10%以上。
产品分类: 工业冷水机系列-水冷螺杆冷水机系列
水冷螺杆冷水机特点:
1、世界名牌压缩机：原装进口双螺杆系列压缩机。
双螺杆5：6齿数比及先进的线型设计，节能高效。
高效活阀能量控制，实现分级或无级能控。
平衡设计，运转超静平稳。
运动部件严格处理，特殊
排气处油平衡块设计，维修周期长，无故障运行40000小时以上。
高效油分离器，排气带出油量小于1.5%，有效提高两器换热，更加节能耐用。
2、新型高效蒸发器：日本神户最新高效内螺纹铜管，增强传热效果，更加节能高效。
运用最新CAD/CAM设计加工技术，CNC加工中心制作完成，结构紧凑，体积小巧，经久耐用。
U
型结构的换热管束，可整体抽出清洗内部水垢，方便维修保养。
干式蒸发器，方便回油，提高压缩机寿命和系统的可靠性。
3、水冷式冷凝器：日本神户最新高效外螺纹铜管制作，散热量大，体积小巧。
运用最新CAD/CAM设计加工技术，配合CNC加工中心制作完成，结构紧凑，可靠
性高。
外形美观，高效节能。
4、风冷式冷凝器：散热翅片由高速冲床冲孔，翻片质量可靠。
二次翻边，铜管与翅片更加紧密接触，换热效率高。
采用全进口铜管和全自动弯头焊接，大大增强了氧
密性，杜绝制冷剂泄漏现象。
尤其适合水资源缺乏或水质硬度高的地区使用。
5、微处理控制系统：工业级PLC机组集中控制，配合压缩机的能调系统，可及时准确控制机组制冷量与冷负荷的匹配，保证机组以最佳效率运行，降低运行费用。
内部
集成断水、低温、高低压、防冻、缺相、延时启动、逆相、过载、电机过热、油压差等多项安全保护及处理功能。

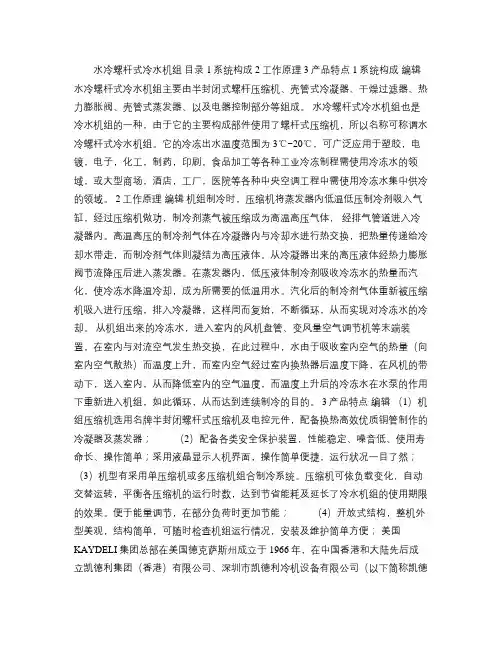

水冷螺杆式冷水机组目录 1系统构成 2工作原理 3产品特点 1系统构成编辑水冷螺杆式冷水机组主要由半封闭式螺杆压缩机、壳管式冷凝器、干燥过滤器、热力膨胀阀、壳管式蒸发器、以及电器控制部分等组成。
水冷螺杆式冷水机组也是冷水机组的一种，由于它的主要构成部件使用了螺杆式压缩机，所以名称可称谓水冷螺杆式冷水机组。
它的冷冻出水温度范围为3℃~20℃，可广泛应用于塑胶，电镀，电子，化工，制药，印刷，食品加工等各种工业冷冻制程需使用冷冻水的领域，或大型商场，酒店，工厂，医院等各种中央空调工程中需使用冷冻水集中供冷的领域。
2工作原理编辑机组制冷时，压缩机将蒸发器内低温低压制冷剂吸入气缸，经过压缩机做功，制冷剂蒸气被压缩成为高温高压气体，经排气管道进入冷凝器内。
高温高压的制冷剂气体在冷凝器内与冷却水进行热交换，把热量传递给冷却水带走，而制冷剂气体则凝结为高压液体。
从冷凝器出来的高压液体经热力膨胀阀节流降压后进入蒸发器。
在蒸发器内，低压液体制冷剂吸收冷冻水的热量而汽化，使冷冻水降温冷却，成为所需要的低温用水。
汽化后的制冷剂气体重新被压缩机吸入进行压缩，排入冷凝器，这样周而复始，不断循环，从而实现对冷冻水的冷却。
从机组出来的冷冻水，进入室内的风机盘管、变风量空气调节机等末端装置，在室内与对流空气发生热交换，在此过程中，水由于吸收室内空气的热量（向室内空气散热）而温度上升，而室内空气经过室内换热器后温度下降，在风机的带动下，送入室内，从而降低室内的空气温度，而温度上升后的冷冻水在水泵的作用下重新进入机组，如此循环，从而达到连续制冷的目的。
3产品特点编辑（1）机组压缩机选用名牌半封闭螺杆式压缩机及电控元件，配备换热高效优质铜管制作的冷凝器及蒸发器；（2）配备各类安全保护装置，性能稳定、噪音低、使用寿命长、操作简单；采用液晶显示人机界面，操作简单便捷，运行状况一目了然；（3）机型有采用单压缩机或多压缩机组合制冷系统。
压缩机可依负载变化，自动交替运转，平衡各压缩机的运行时数，达到节省能耗及延长了冷水机组的使用期限的效果。
水冷螺杆式冷水机组参数整理水冷螺杆式冷水机组主要由半封闭式螺杆压缩机、壳管式冷凝器、干燥过滤器、热力膨胀阀、壳管式蒸发器、以及电器控制部分等组成。
水冷螺杆式冷水机组也是冷水机组的一种，由于它的主要构成部件使用了螺杆式压缩机，所以名称可称谓水冷螺杆式冷水机组。
它的冷冻出水温度范围为3℃~20℃，可广泛应用于塑胶，电镀，电子，化工，制药，印刷，食品加工等各种工业冷冻制程需使用冷冻水的领域，或大型商场，酒店，工厂，医院等各种中央空调工程中需使用冷冻水集中供冷的领域。
2工作原理机组制冷时，压缩机将蒸发器内低温低压制冷剂吸入气缸，经过压缩机做功，制冷剂蒸气被压缩成为高温高压气体，经排气管道进入冷凝器内。
高温高压的制冷剂气体在冷凝器内与冷却水进行热交换，把热量传递给冷却水带走，而制冷剂气体则凝结为高压液体。
从冷凝器出来的高压液体经热力膨胀阀节流降压后进入蒸发器。
在蒸发器内，低压液体制冷剂吸收冷冻水的热量而汽化，使冷冻水降温冷却，成为所需要的低温用水。
汽化后的制冷剂气体重新被压缩机吸入进行压缩，排入冷凝器，这样周而复始，不断循环，从而实现对冷冻水的冷却。
从机组出来的冷冻水，进入室内的风机盘管、变风量空气调节机等末端装置，在室内与对流空气发生热交换，在此过程中，水由于吸收室内空气的热量（向室内空气散热）而温度上升，而室内空气经过室内换热器后温度下降，在风机的带动下，送入室内，从而降低室内的空气温度，而温度上升后的冷冻水在水泵的作用下重新进入机组，如此循环，从而达到连续制冷的目的。
3产品特点（1）机组压缩机选用名牌半封闭螺杆式压缩机及电控元件，配备换热高效优质铜管制作的冷凝器及蒸发器；（2）配备各类安全保护装置，性能稳定、噪音低、使用寿命长、操作简单；采用液晶显示人机界面，操作简单便捷，运行状况一目了然；（3）机型有采用单压缩机或多压缩机组合制冷系统。
压缩机可依负载变化，自动交替运转，平衡各压缩机的运行时数，达到节省能耗及延长了冷水机组的使用期限的效果。

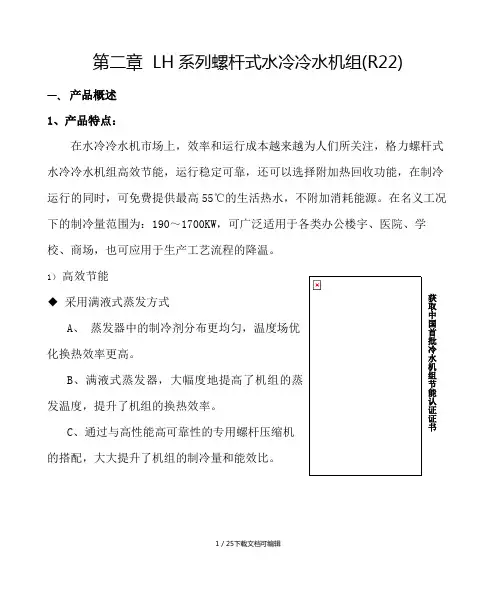

第二章 LH系列螺杆式水冷冷水机组(R22)一、产品概述1、产品特点：在水冷冷水机市场上，效率和运行成本越来越为人们所关注，格力螺杆式水冷冷水机组高效节能，运行稳定可靠，还可以选择附加热回收功能，在制冷运行的同时，可免费提供最高55℃的生活热水，不附加消耗能源。
在名义工况下的制冷量范围为：190～1700KW，可广泛适用于各类办公楼宇、医院、学校、商场，也可应用于生产工艺流程的降温。
1）高效节能◆采用满液式蒸发方式A、蒸发器中的制冷剂分布更均匀，温度场优化换热效率更高。
B、满液式蒸发器，大幅度地提高了机组的蒸发温度，提升了机组的换热效率。
C、通过与高性能高可靠性的专用螺杆压缩机的搭配，大大提升了机组的制冷量和能效比。
D、热回收时利用制冷产生的余热制取热水，能源利用效率更高，减少了能源消耗和对环境的热污染。
E、热回收器内置于壳管冷凝器中，不附加占用空间，外形简洁美观。
F、热回收器内采用高效换热铜管，抗腐蚀性能强，保证生活热水的清洁卫生。
◆新型节流A、自动计算最佳能效比值，并快速调节实际值，按需输出进一步优化控制逻辑。
B、电子膨胀阀更精确地调节制冷流量及蒸发器液位的变化。
C、机组的部分负荷效率始终保持最高，运行范围更宽。
获取中国首批冷水机组节能认证证书◆多机并联、部分负荷效率更高A、由于大部分运行时间处于非设计工况，在选择冷水机组时应注意：它不但要满足满负荷的设计要求，并且在较低负荷时，以及冷却塔水温较低时也能高效运行，相同满负荷能效比的冷水机组，在部分负荷运行费用有时会相差10%以上。
B、部分负荷综合值（IPLV）真实有效反映部分负荷的性能指标。
C、格力满液式多机并联技术，可设置双机并联运行，也可设置单机独立运行，部分负荷运行时效率更高，IPLV值可高达7.5。
部分负荷效果图◆容量调节与机组负荷匹配A、可根据用户需求进行有级或无级容量调节。
B、压缩机在最小负荷位置启动，可对制冷量进行无级调节。
C、无级滑阀调节强制输气，与实际负荷完全匹配。
第二章 LH系列螺杆式水冷冷水机组(R22)一、产品概述1、产品特点：在水冷冷水机市场上，效率和运行成本越来越为人们所关注，格力螺杆式水冷冷水机组高效节能，运行稳定可靠，还可以选择附加热回收功能，在制冷运行的同时，可免费提供最高55℃的生活热水，不附加消耗能源。
在名义工况下的制冷量范围为：190～1700KW，可广泛适用于各类办公楼宇、医院、学校、商场，也可应用于生产工艺流程的降温。
1）高效节能◆采用满液式蒸发方式A、蒸发器中的制冷剂分布更均匀，温度场优化换热效率更高。
B、满液式蒸发器，大幅度地提高了机组的蒸发温度，提升了机组的换热效率。
C、通过与高性能高可靠性的专用螺杆压缩机的搭配，大大提升了机组的制冷量和能效比。
获取中国首批冷水机组节能认证证书D、热回收时利用制冷产生的余热制取热水，能源利用效率更高，减少了能源消耗和对环境的热污染。
E、热回收器内置于壳管冷凝器中，不附加占用空间，外形简洁美观。
F、热回收器内采用高效换热铜管，抗腐蚀性能强，保证生活热水的清洁卫生。
满液式蒸发方式效果图◆新型节流A、自动计算最佳能效比值，并快速调节实际值，按需输出进一步优化控制逻辑。
B、电子膨胀阀更精确地调节制冷流量及蒸发器液位的变化。
C、机组的部分负荷效率始终保持最高，运行范围更宽。
◆多机并联、部分负荷效率更高A、由于大部分运行时间处于非设计工况，在选择冷水机组时应注意：它不但要满足满负荷的设计要求，并且在较低负荷时，以及冷却塔水温较低时也能高效运行，相同满负荷能效比的冷水机组，在部分负荷运行费用有时会相差10%以上。
B、部分负荷综合值（IPLV）真实有效反映部分负荷的性能指标。
C、格力满液式多机并联技术，可设置双机并联运行，也可设置单机独立运行，部分负荷运行时效率更高，IPLV值可高达7.5。
部分负荷效果图◆容量调节与机组负荷匹配A、可根据用户需求进行有级或无级容量调节。
B、压缩机在最小负荷位置启动，可对制冷量进行无级调节。

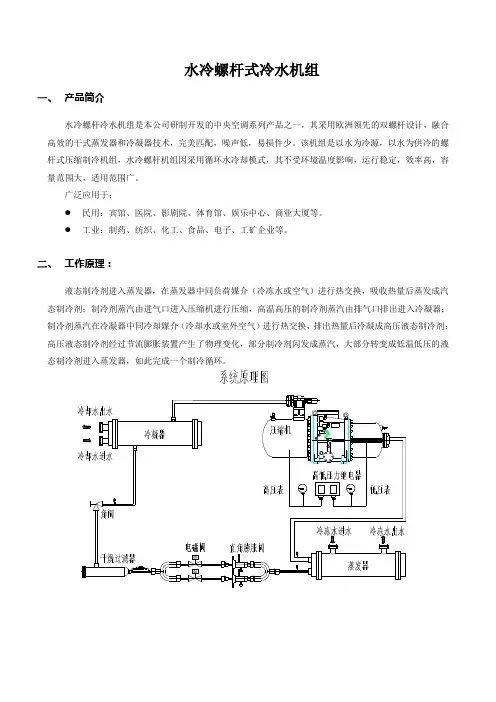

水冷螺杆式冷水机组一、产品简介水冷螺杆冷水机组是本公司研制开发的中央空调系列产品之一，其采用欧洲领先的双螺杆设计，融合高效的干式蒸发器和冷凝器技术，完美匹配，噪声低，易损件少。
该机组是以水为冷源，以水为供冷的螺杆式压缩制冷机组，水冷螺杆机组因采用循环水冷却模式，其不受环境温度影响，运行稳定，效率高，容量范围大，适用范围广。
广泛应用于：●民用：宾馆、医院、影剧院、体育馆、娱乐中心、商业大厦等。
●工业：制药、纺织、化工、食品、电子、工矿企业等。
二、工作原理：液态制冷剂进入蒸发器，在蒸发器中同负荷媒介（冷冻水或空气）进行热交换，吸收热量后蒸发成汽态制冷剂；制冷剂蒸汽由进气口进入压缩机进行压缩，高温高压的制冷剂蒸汽由排气口排出进入冷凝器；制冷剂蒸汽在冷凝器中同冷却媒介（冷却水或室外空气）进行热交换，排出热量后冷凝成高压液态制冷剂；高压液态制冷剂经过节流膨胀装置产生了物理变化，部分制冷剂闪发成蒸汽，大部分转变成低温低压的液态制冷剂进入蒸发器，如此完成一个制冷循环。
三、产品技术特点：1、多级能量调节压缩机可在最小负荷位置启动，通过一连续作用的滑阀，可以在25%、50%、75%、100%的负荷范围内进行容量调节，保证压缩机效能完全发挥。
2、高能效比非对称的阴阳转子不增加输入功率情况，增加制冷量，提高能效比。
大容量直连式电机没有传动损失。
变负荷自动变容控制压缩机可根据工况的不同，自动调吸气容积，减少不必要的容积损失，提高压机运行效率。
换热器采用内外加强的螺纹铜管，结构紧凑，占地空间小，便于安装和布置，热性能优良，传热系数大，换热效果好，大大提高整机的制冷效率。
通过科学合理匹配，把高技术、高质量的附件组装在一起，从而创造出整机技术领先市场上同类产品五年的优秀产品，高效节能的压缩机、换热器和优良的配件以及科学合理的匹配设计，保证了系统的高效节能。
3、外形简洁美观，结构紧凑，安装方便整个机组设计紧凑精密，占地空间少。
