高压变频器在烧结脱硫增压风机中的应用摘要：本文介绍了高压变频器在建龙集团炼铁厂烧结脱硫增压风机中的应用情况。

现场运行情况表明，采用高压变频器对烧结脱硫增压风机进行调速节能，节能效果是明显的。

关键词：高压变频器烧结增压风机节能1引言众所周知，在我国因SO2排放而形成的酸雨危害日益严重，每年造成数千亿的经济损失，SO2及酸雨污染已成为制约我国经济和社会发展的重要因素。

―十二五‖期间，SO2减排成为环保工作的重点。

钢铁行业是SO2排放的主要行业之一，特别是烧结生产工序的SO2排放总量占到钢铁行业SO2排放总量的50%，解决好烧结工序的SO2减排，就是抓住了钢铁行业SO2减排工作的重点，将为钢铁行业完成―十二五‖规划中要求的SO2减排任务打下坚实的基础。

2原生产状况以及工艺要求吉林建龙钢铁有限责任公司成立于2001年5月，是全国知名民企建龙重工集团的下属子公司，是集烧结、炼铁、炼钢、轧材于一体的综合型钢铁加工企业，是吉林省民营经济纳税金星企业和省再就业明星企业。

建龙集团炼铁厂烧结车间有一座360平米烧结机，配有1套烟气脱硫装置，脱硫入口烟气接至烧结机主抽风机房外出口烟道。

经过脱硫后，净烟气经脱硫塔烟囱排放，烧结烟气脱硫工艺流程如图1所示。

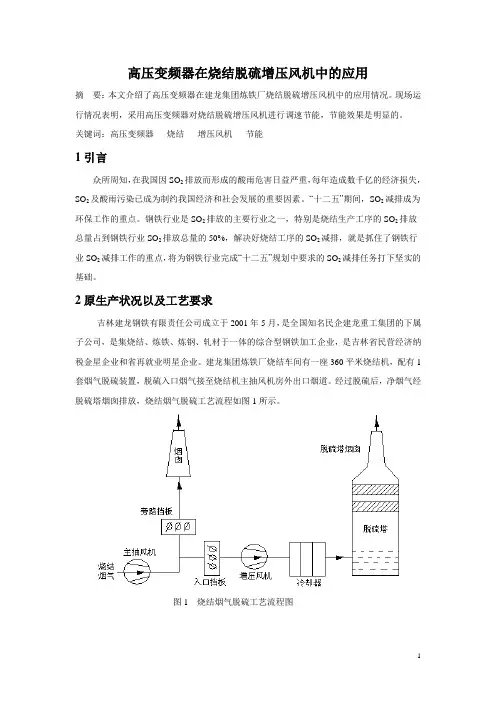

图1 烧结烟气脱硫工艺流程图来自烧结厂引风机的烟气，经增压风机增压后进入冷却器。

在冷却器中，原烟气被工业水和来自吸收塔的浆液冷却，然后烟气以一定压力导入吸收塔进行反应，净化后的烟气从脱硫塔烟囱排出。

脱硫塔将吸收后的SO2通过相关装置转化为硫酸钙，并排出至指定位置。

增压风机是用于克服脱硫装置的烟气阻力，将原烟气引入脱硫系统，并稳定出口压力的主要设备。

增压风机作用是克服脱硫装置的阻力，补偿烟气在脱硫装置中的压力损失。

脱硫系统的阻力主要由烟道沿程阻力、冷却器、除雾器阻力及脱硫塔内液位高度形成的压力等组成。

脱硫增压风机的风量和压头按下列要求选择：（1）脱硫增压风机的基本风量按吸收塔的设计工况下的烟气量考虑。
