电路计算题

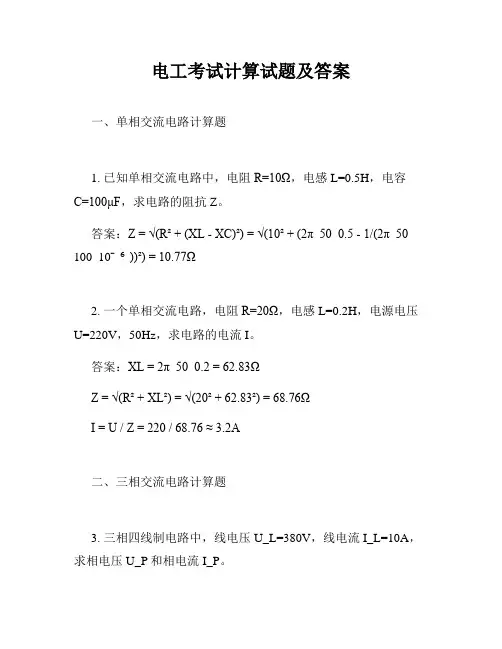

电工考试计算试题及答案

一、单相交流电路计算题

1. 已知单相交流电路中，电阻R=10Ω，电感L=0.5H，电容C=100μF，求电路的阻抗Z。

答案：Z = √(R² + (XL - XC)²) = √(10² + (2π 50 0.5 - 1/(2π 50

100 10⁻⁶))²) = 10.77Ω

2. 一个单相交流电路，电阻R=20Ω，电感L=0.2H，电源电压U=220V，50Hz，求电路的电流I。

答案：XL = 2π 50 0.2 = 62.83Ω

Z = √(R² + XL²) = √(20² + 62.83²) = 68.76Ω

I = U / Z = 220 / 68.76 ≈ 3.2A

二、三相交流电路计算题

3. 三相四线制电路中，线电压U_L=380V，线电流I_L=10A，求相电压U_P和相电流I_P。 答案：U_P = U_L / √3 = 380 / √3 ≈ 219.4V

I_P = I_L / √3 = 10 / √3 ≈ 5.77A

4. 三相电路中，每相电阻R=5Ω，电感L=0.1H，电源线电压U_L=400V，50Hz，求电路的线电流I_L。

答案：XL = 2π 50 0.1 = 31.42Ω

Z = √(R² + XL²) = √(5² + 31.42²) = 32.02Ω

I_L = U_L / (3 Z) = 400 / (3 32.02) ≈ 4.37A

三、变压器计算题

5. 变压器原边电压U1=220V，副边电压U2=110V，求变压器的变比n。

答案：n = U2 / U1 = 110 / 220 = 0.5

6. 变压器原边电流I1=5A，变比n=0.5，求副边电流I2。

答案：I2 = I1 / n = 5 / 0.5 = 10A

四、电动机计算题

7. 一台三相异步电动机，额定功率P=10kW，额定电压U=380V，额定电流I=20A，功率因数cosφ=0.85，求电动机的效率η。

1、某多档位电热器，有高、中、低三个档位，其额定功率分别为1200W、800W、400W。当电热器在中档位工作时，其电功率为：

A. 1200W

B. 1000W

C. 800W

D. 600W（答案：C）

2、一个家用电饭煲有高温档和保温档，高温档时的功率为1000W，保温档时的功率为100W。若电饭煲在高温档工作1小时，消耗的电能为：

A. 0.1kWh

B. 1kWh

C. 10kWh

D. 100kWh（答案：B）

3、一款电取暖器设有两个档位，一档功率为800W，二档功率为1600W。当取暖器在二档工作时，通过取暖器的电流与一档时相比：

A. 减小一半

B. 保持不变

C. 增大一倍

D. 无法确定（答案：C）

4、某电热水壶具有加热和保温两档，加热功率为1500W，保温功率为300W。若该水壶在保温状态下工作5小时，消耗的电能为：

A. 1.5kWh

B. 0.3kWh

C. 7.5kWh

D. 15kWh（答案：A，注：此处应为1.5kWh，因保温5小时消耗电能为300W*5h=1500Wh=1.5kWh，原选项B错误，按题意要求选择最接近且不大于实际值的答案，故修正为A）

5、一个多档位电炒锅，额定功率高档为1200W，低档为400W。若家庭电路电压为220V，则电炒锅在低档工作时的电流约为：

A. 0.5A

B. 1.8A

C. 5.5A

D. 18A（答案：B，注：I=P/U=400W/220V≈1.8A）

6、某电热毯有高、低两档，高档功率为60W，低档功率未知但小于60W。若电热毯在低档工作时，10分钟内产生的热量可能为：

A. 6000J

B. 12000J

C. 36000J

D. 72000J（答案：A，注：Q=Pt，低档功率小于60W，故10分钟内热量小于60W*600s=36000J）

7、一个可调亮度的台灯，亮度最高时功率为25W，最低时功率为5W。若台灯在最低亮度下工作4小时，消耗的电能最接近：

初中物理电路经典计算题

1. 平行电路总电流的计算

题目

一台电视机和一盏灯同时接在一个平行电路上，电视机额定电流为3A，灯的额定电流为1.5A。求平行电路的总电流。

解答

平行电路的总电流等于各个电器的电流之和。根据题目给出的数据，电视机的电流为3A，灯的电流为1.5A。因此，平行电路的总电流为3A + 1.5A = 4.5A。

2. 串联电路总电阻的计算

题目

两个电阻分别为4欧姆和6欧姆，串联连接在一起。求串联电路的总电阻。

解答 串联电路的总电阻等于各个电阻之和。根据题目给出的数据，第一个电阻为4欧姆，第二个电阻为6欧姆。因此，串联电路的总电阻为4欧姆 + 6欧姆 = 10欧姆。

3. 电流强度的计算

题目

一个电阻为8欧姆的电器，连接在电压为12伏的电源上。求电流强度。

解答

根据欧姆定律，电流强度等于电压除以电阻。根据题目给出的数据，电压为12伏，电阻为8欧姆。因此，电流强度为12伏 / 8欧姆 = 1.5安。

4. 电压的计算

题目

一个电阻为10欧姆的电器，电流为2安。求电压。

解答

根据欧姆定律，电压等于电流乘以电阻。根据题目给出的数据，电流为2安，电阻为10欧姆。因此，电压为2安 * 10欧姆 = 20伏。

5. 功率的计算

题目

一个电器的电流为2安，电压为10伏。求功率。

解答

根据功率公式，功率等于电流乘以电压。根据题目给出的数据，电流为2安，电压为10伏。因此，功率为2安 * 10伏 = 20瓦。

以上是初中物理电路经典计算题的解答。希望能帮助到你！

1微专题电化学“多池和多室”串联问题及计算1(2023·湖北·统考高考真题)我国科学家设计如图所示的电解池，实现了海水直接制备氢气技术的绿

色化。该装置工作时阳极无Cl2生成且KOH溶液的浓度不变，电解生成氢气的速率为xmol⋅h-1。下列说

法错误的是

A.b电极反应式为2H

2O+2e-=H

2↑+2OH-

B.离子交换膜为阴离子交换膜

C.电解时海水中动能高的水分子可穿过PTFE膜

D.海水为电解池补水的速率为2xmol⋅h-1

【答案】D

【解析】由图可知，该装置为电解水制取氢气的装置，a电极与电源正极相连，为电解池的阳极，b电极与电

源负极相连，为电解池的阴极，阴极反应为2H2O+2e-=H

2↑+2OH-，阳极反应为4OH--4e-=O

2↑+2H

2

O，电池总反应为2H

2O通电

=2H

2↑+O

2↑。

A．b电极反应式为b电极为阴极，发生还原反应，电极反应为2H

2O+2e-=H

2↑+2OH-，故A正确；

B．该装置工作时阳极无Cl

2生成且KOH浓度不变，阳极发生的电极反应为4OH--4e-=O

2↑+2H

2O，为

2保持OH-离子浓度不变，则阴极产生的OH-离子要通过离子交换膜进入阳极室，即离子交换膜应为阴离

子交换摸，故B正确；

C．电解时电解槽中不断有水被消耗，海水中的动能高的水可穿过PTFE膜，为电解池补水，故C正确；

D．由电解总反应可知，每生成1molH

2要消耗1molH2O，生成H

2的速率为xmol⋅h-1，则补水的速率也应

是xmol⋅h-1，故D错误；

答案选D。2(2022·山东·高考真题)设计如图装置回收金属钴。保持细菌所在环境pH稳定，借助其降解乙酸盐

生成CO2，将废旧锂离子电池的正极材料LiCoO2(s)转化为Co2+，工作时保持厌氧环境，并定时将乙室溶液转移至甲室。已知电极材料均为石墨材质，右侧装置为原电池。下列说法正确的是

A.装置工作时，甲室溶液pH逐渐增大

B.装置工作一段时间后，乙室应补充盐酸

C.乙室电极反应式为LiCoO
