(完整版)电工电子题库-.电路基础计算题

电工电子技术考试题库一、选择题1. 电流的单位是：A. 伏特(V)B. 安培(A)C. 欧姆(Ω)D. 瓦特(W)2. 电阻的基本单位是：A. 欧姆(Ω)B. 千欧姆(kΩ)C. 兆欧姆(MΩ)D. 微欧姆(μΩ)3. 以下哪个不是基本的电路元件？A. 电阻B. 电容C. 电感D. 变压器4. 欧姆定律的公式是：A. V = I * RB. V = I / RC. I = V / RD. I = V * R5. 串联电路中，总电阻等于：A. 各电阻之和B. 各电阻之积C. 各电阻之差D. 各电阻之商6. 并联电路中，总电阻的倒数等于：A. 各电阻之和的倒数B. 各电阻倒数之和C. 各电阻倒数之积D. 各电阻之商的倒数7. 交流电的频率单位是：A. 赫兹(Hz)B. 伏特(V)C. 安培(A)D. 欧姆(Ω)8. 以下哪个是半导体材料？A. 铜B. 铁C. 硅D. 铝9. 三极管的放大作用是利用：A. 电流控制电流B. 电压控制电流C. 电流控制电压D. 电压控制电压10. 整流电路的作用是将：A. 直流电转换为交流电B. 交流电转换为直流电C. 直流电转换为高频信号D. 高频信号转换为直流电二、填空题11. 电路的基本组成部分包括电源、_________和负载。

12. 电容器的单位是法拉(F)，1微法拉(μF)等于_________法拉。

13. 电流的流动方向是_________电荷的移动方向。

14. 电路中，电压与电流的关系可以用_________定律来描述。

15. 串联电路的总电阻等于各个电阻的_________。

16. 并联电路的总电阻的倒数等于各个电阻倒数的_________。

17. 交流电的周期性变化可以用_________来表示。

18. 半导体材料的导电能力介于_________和绝缘体之间。

19. 三极管的三个极分别是发射极、基极和_________。

20. 整流电路的输出波形是_________。

《电工基础》试题库说明：『1』本试题库使用专业：机电系大专专业『2』课程考核要求与知识点第一章电路的基本概念和基本定律1、识记：基本概念基本定律2、理解：（1）电位、电功率、电能的概念。

（2）电压、电流及它们的参考方向。

（3）电阻元件电压与电流关系，欧姆定律。

（4）电压源和电流源的电压与电流关系（5）基尔霍夫电流定律和电压定律。

3、运用：（1）参考方向的应用；（2）应用KCL、KVL求未知电流和电压第二章电路的分析方法1、识记：（1）电阻并、串联特性；（2）电阻星、三角连接的等效互换公式（3）两种电源模型的等效互换条件；(4) 戴维宁定理的条件和内容2、理解：（1）等效变换的概念。

（2）两种电源模型的等效互换条件；（3）戴维宁定理的条件和内容（4）叠加定理的条件和内容3、运用：（1）电阻串联、并联、混联的连接方式和等效电阻、电压、电流、功率的计算，电路中各点电位的计算。

（2）支路电流法、网孔法、节点法求解电路的方法（3）应用戴维宁定理确定负载获得最大功率的条件（4）运用叠加定理分析含有两个直流电源的电路。

第三章正弦交流电路1、识记：（1）正弦量的频率、角频率、周期的关系；（2）正弦量有效值、最大值、平均值的关系；（3）正弦量的相量表示法；（4）各种元件的复阻抗；（5）R、L、C元件电压与电流关系，感抗、容抗，平均功率（有功功率）、无功功率。

2、理解：（1）正弦交流电路量的特点；（2）R、L、C元件在正弦交流电路中电压和电流的各种关系；（3）串、并联谐振；3、运用：（1）RL、RC串、并联电路的分析（2）RLC串、并联电路的分析（3）有功功率、无功功率、视在功率、功率因数的计算第四章三相正弦交流电路1、识记：（1）对称三相正弦量（2）星形、三角形两种联结方式下线电压、相电压的关系，线电流、相电流、中性线电流的关系（3）对称三相电路的功率2、理解：（1）对称三相电路的分析方法（2）不对称三相电路的分析方法及中线的作用3、运用：（1）对称三相电路的分析计算（2）不对称三相电路的分析计算第五章磁路与变压器1、识记：（1）磁路的基本概念和定律；（2）变压器的特性参数2、理解：（1）铁磁性物质的磁化性能与磁化曲线和磁路的欧姆定律（2）交流铁心线圈电路磁通与外加电压的关系（3）变压器的结构和工作原理（4）特殊变压器的使用第六章供电与安全用电1、识记：安全用电和节约用电常识2、理解：发电、输电及工企供电配电第七章电工测量1、识记：（1）电工仪表与测量的基本常识；（2）万用表的使用方法2、理解：万用表的的结构3、运用：电压、电流的测量；电阻的测量；电功率的测量；电能的测量『3』考试命题内容具体分配情况（1）试题对不同能力层次要求的比例为：识记约占15%，理解约占45%，运用占40%；（2）试卷中不同难易度试题的比例为：较易占20%，中等占70%，较难占10%；（3）期末试题从本试题库中抽取。

电路基础练习题库与参考答案一、单选题（共60题，每题1分，共60分）1、1KWH电可供一只“220V.25W的灯泡正常发光的时间是()。

A、20hB、40hC、25hD、45h正确答案：B2、我国低压供电电压单相为220伏,三相线电压为380伏,此数值指交流电压的()。

A、平均值B、最大值C、有效值D、瞬时值正确答案：A3、10度电可供220V/40W的灯泡正常发光()。

A、250hB、20hC、200hD、260h正确答案：B4、某正弦电压有效值为380V,频率为50Hz,计时始数值等于380V,其瞬时值表达式为()。

A、u=380sin314t(V);B、u=380sin(314t+90^0)V;C、u=537sin(314t+45^0)V;D、u=537sin(314t+90^0)正确答案：C5、已知某正弦量i=5A2sin(314t+30°)A,则其最大值为()。

A、5B、5a2C、10D、以上皆正确正确答案：A6、当用万用表测较大电阻值时,不小心将两手接触在电阻两端,此时测量值会()。

A、不变B、偏大C、偏小D、以上皆正确正确答案：C7、常用电工仪表的难确度等级分为()。

A、四级B、七级C、五级D、以上皆正确正确答案：B8、交流发电机用转子总成来产生()。

A、磁场B、电场C、电磁场D、以上皆正确正确答案：A9、三相四线制电源的线电压与相电压的数量关系为()。

A、UL=A3UPB、UL=A2UPC、UL=UPD、以上皆正确正确答案：A10、1安培等于()微安。

A、102B、109C、106D、103正确答案：C11、下列设备中,其中通常作为电源()。

A、发电机B、电视机C、电炉D、以上皆正确正确答案：A12、电流表必须如何在被测电路中进行测量()。

A、并联B、串联C、串并联D、以上皆正确正确答案：B13、电容器电容量的大小与极板的哪一部分成正比关系()。

A、面积B、之间的距离C、尺寸D、材料正确答案：A14、锗二极管的管压降约为()。

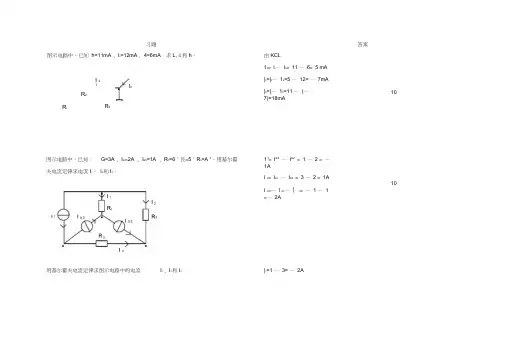

习题答案图示电路中，已知h=11mA , l4=12mA , 4=6mA。

求L, 4和h。

R24I 2T由KCL13= I i —I5= 11 —6= 5 mA|2=|3—14=5 —12= —7mA|6=|i—12=11 —(—7)=18mA10R i R3图示电路中，已知：G=3A , I S2=2A , I S3=1A , R1=6「艮=5「R3=A 1。

用基尔霍夫电流定律求电流I1，I2和I3。

11= I S3—I S2 = 1 — 2 = —1AI 3= I S1—I S2 = 3 —2 = 1AI 2=—I S3 —丨 3 = —1 —1=—2A10 |1=1 —3= —2A用基尔霍夫电流定律求图示电路中的电流I1 , I2和I3104------ 6 "—12 6= —1AI 2= — I 3— 1=1 — 1=0已知图示电路中的 B 点开路。

求B 点电位。

6-(-4) 8V A=6 — 8 2= —2VV B =V A — U S = — 2— 10= —12V4 10已知图示电路中的 B 点开路。

求B 点电位。

V A =80 —80-(-20)4 6=40VV B =V A =40V104 7110图示电路中，已知：U SI =15V , U S 2=16V , U S 3=12V , U S 4=10V , R i =5O0, R 2=4O0, V A = U S i+U S 4=25 V R 3=100"。

计算电位 V A , V B 和 V C 。

R 3U SiV B =U S 3+U S 4+ R i R 3 =32VBV C =U S2+V B =48V图示电路中，已知： U SI =70V , U S 2=5V , U S 3=15V , R I =R 6=1〔】，R 2=4'1 】，R 3=15'1 R 4=O5J R 5=9.5l , R 7=5「T 。

电工电子基础试题及答案一、选择题（每题2分，共20分）1. 电流的单位是（）。

A. 伏特（V）B. 安培（A）C. 欧姆（Ω）D. 瓦特（W）2. 电阻的基本单位是（）。

A. 欧姆（Ω）B. 伏特（V）C. 安培（A）D. 瓦特（W）3. 电路中，电压与电流的关系遵循（）。

A. 欧姆定律B. 基尔霍夫定律C. 法拉第定律D. 楞次定律4. 以下哪个不是半导体材料（）。

A. 硅（Si）B. 锗（Ge）C. 铁（Fe）D. 砷化镓（GaAs）5. 一个电路中，如果电阻R=100Ω，通过的电流I=0.2A，则该电阻两端的电压U是（）。

A. 20VB. 10VC. 5VD. 2V二、填空题（每题2分，共20分）6. 电路中，电阻的计算公式为 R = _______。

7. 交流电的周期性变化可以用 _______ 来描述。

8. 一个理想的电压源，其内阻为 _______。

9. 电容器在直流电路中相当于 _______。

10. 变压器的工作原理基于 _______ 的变化。

三、简答题（每题10分，共40分）11. 简述欧姆定律的内容及其应用场景。

12. 解释什么是三相交流电，并简述其特点。

13. 什么是整流电路？它在电子电路中的作用是什么？14. 描述一下半导体二极管的工作原理及其主要参数。

四、计算题（每题20分，共20分）15. 给定一个串联电路，其中包含两个电阻R1=200Ω和R2=300Ω，一个电源电压U=12V。

求电路的总电阻R总，总电流I总，以及每个电阻两端的电压U1和U2。

答案：1. B2. A3. A4. C5. A6. R = U/I7. 正弦波8. 无穷大9. 开路10. 磁通量11. 欧姆定律指出，在电路中，通过电阻的电流I与电阻两端电压U成正比，与电阻值R成反比，即I = U/R。

它广泛应用于直流电路和交流电路的分析中。

12. 三相交流电是由三个频率相同、幅值相等、相位差120度的交流电组成的。

第1章电路的基本知识一、填空题1.电荷间存在相互作用力,同种电荷互相排斥，异种电荷互相吸引。

2.真空中有两个点电荷，电荷量均为2×10－6C,相距0.2 m，则它们之间的作用力为0。

9N ，且为斥力。

3。

电荷周围存在的特殊物质叫电场。

4.电荷的定向移动形成的电子流叫做电流.我们规定正电荷定向移动的方向为电流的正方向。

在金属导体中电流方向与电子的运动方向相反。

5。

通过一个导体的电流是5A,经过2min时间，通过这个电阻横截面的电荷量是600C.导体中的电流为1A，在 0。

4min时间内，通过导体横截面的电荷量为24C。

6.衡量电场力做功大小的物理量叫电压,其定义式为U AB=W AB/q。

7。

电位是相对值，它的大小与参考点选择有关；电压是不变值,它的大小与参考点选择无关 .8.电压的正方向为高电位指向低电位，电动势的正方向为电源负极指向正极。

9。

衡量电源力做功大小的物理量叫电动势，其定义式为E=W/q 。

10.有二根同种材料的电阻丝,长度之比为1：2,横截面积之比为2：3，则它们的电阻之比是 3:4 。

11.一段导线的电阻值为R，若将其对折合并成一条新导线，其阻值为 R/4 。

12.部分电路欧姆定律告诉我们，在某段纯电阻电路中，电路中的电流I与电阻两端的电压U成正比，与电阻R成反比，其表达式为 I=U/R 。

13。

全电路欧姆定律告诉我们，闭合电路中的电流与电源电动势成正比，与电路的总电阻成反比,其表达式为 I=E/(R+r）。

14.电源电动势E=4.5 V，内阻r=0.5Ω，负载电阻R=4Ω，则电路中的电流I＝ 1A ，路端电压U＝ 4V .15。

电流在单位时间内所做的功叫做电功率。

电源电动势所供给的功率，等于电源内阻和负载电阻所消耗的功率之和.16.额定值为“220V 40W”的白炽灯，灯丝的热态电阻为1210Ω。

如果把它接到110 V的电源上，它实际消耗的功率为 10W 。

17.有一只标有“1kΩ10W”的电阻，允许通过的最大电流是0.1A ,允许加在它两端的最大电压是 100V 。

第一章电路基础知识§1—1电流和电压一、填空题1、_________流通的路径称为电路，通常电路是由___________、_________、________和____________组成。

2、习惯上规定______电荷移动的方向为电流的方向，因此，电流的方向实际上与电子移动的方向________。

3、金属导体中自由电子的定向移动方向与电流方向____________。

4、电流分为_________和_______两大类,凡_____________________________的电流称为_______________，简称_________;凡_________________________________的电流称为________________,简称__________.5、若3min通过导体横截面的电荷量是1。

8C,则导体中的电流是____________A.6、测量电流时,应将电流表____________接在电路中，使被测电流从电流表的_______接线柱流进，从______接线柱流出。

7、电压是衡量___________做功能力的物理量；电动势表示电源_________________________________________________能力。

8、电路中某点与______________的电压即为该点的电位，若电路中a、b两点的电位分别为U a、U b，则a、b两点间的电压U ab=_________________；U ba=_______________。

9、参考点的电位为________，高于参考点的电位取________值，低于参考点电位取______值。

10、电动势的方向规定为在电源内部由________极指向_______极.11、测量电压时,应将电压表和被测电路______联,使电压表接线柱的正负和被测两点的电位_______。

12、如图所示，电压表的a应接电阻的______端，b应接电阻的_______端.电流表的a应接电阻的_______端.二、判断题1、导体中的电流由电子流形成，故电子流动的方向就是电流的方向。

判断题1．理想电流源输出恒定的电流，其输出端电压由内电阻决定。

（错）2．因为正弦量可以用相量来表示，所以说相量就是正弦量。

（错）3．电压三角形是相量图，阻抗三角形也是相量图。

（错）4. 中线的作用就是使不对称Y 接负载的端电压保持对称。

（对）5．互感器既可用于交流电路又可用于直流电路。

（错）6．自耦变压器由于原副边有电的联系，故不能作为安全变压器使用。

（对）7．电动机的额定功率是指电动机轴上输出的机械功率。

（对）8．一个1/4W,100Ω的金属膜电阻，能够接在50V 电源上使用。

（错）9．三相对称电路中，负载作星形联接时，P 3I I l 。

（错）10．电阻、电流和电压都是电路中的基本物理量。

（错）11. 电压是产生电流的根本原因。

因此电路中有电压必有电流。

（错）12. 正弦量的三要素是指最大值、角频率和相位。

（错）13．负载作星形联接时，必有线电流等于相电流。

（对）14．一个实际的电感线圈，在任何情况下呈现的电特性都是感性。

（错）15．正弦交流电路的频率越高，阻抗越大；频率越低，阻抗越小。

（错）16．电感元件的正弦交流电路中，消耗的有功功率等于零。

（对）17．正弦交流电路的视在功率等于有功功率和无功功率之和。

（错）18．中线不允许断开，因此不能安装保险丝和开关。

（对）19．互感器既可用于交流电路又可用于直流电路。

（ 错 ）20．变压器是依据电磁感应原理工作的。

（ 对 ）21．电机、电器的铁心通常都是用软磁性材料制成。

（对）22．自耦变压器由于原副边有电的联系，所以不能作为安全变压器使用。

（对）23．感应电动势的极性始终保持一致的端子称为同名端。

（对）24．变压器的原绕组就是高压绕组。

（错）25．电动机的电磁转矩与电源电压的平方成正比。

（对）26．起动电流会随着转速的升高而逐渐减小，最后达到稳定值。

（对）27．电动机正常运行时，负载的转矩不得超过最大转矩，否则将出现堵转现象。

一、电工基础部分3.有一三角形连接的三相对称负载,每相具有电阻R=6Ω,感抗X L =6Ω,接在线电压为380V 的电源上,则该三相负载的有功功率为W 、无功功率为Var 、视在功率为VA 。

【P=36100.0Q=36100.0S=51053.】解： )(2666Z 2222Ω=+=+=L X R答：则该三相负载的有功功率为36100.0W 、无功功率为36100.0Var 、视在功率为51053.1096VA 。

7.某电容器的电容为C=31.9 μF,接在频率为f=50HZ 的电源上, 求电容器的容抗Ω【XC=99.332847】 解：)(8342751.999.315014.3210109.315014.3212166Ω=⨯⨯⨯=⨯⨯⨯⨯==-fC X C π 答：电容器的容抗为99.8342751Ω9.频率f=100Hz 的工频交流电,则它的周期等于s 。

【T=0.01】 解：)(01.010011s f T ===， （同理Tf 1=） 答：它的周期等于0.01s11.三相负载接成星型,已知线电压有效值为380V,每相负载的阻抗为Z=22Ω。

求：（1）相电压的有效值为多少V ；（2）相电流的有效值为多少A ；（3）线电流的有效值为多少A 。

【Ug=219.20578Ig=9.7556162In=9.7556162】 解：）（线相V 393.21933803===U U答：（1）相电压的有效值为219.393V ；（2）相电流的有效值为9.973A ；（3）线电流的有效值为9.973A 。

13.已知一个电阻R ＝20Ω,当加上U ＝6.3V 电压时,电阻上的电流几A 。

【I=0.315】 解：)(315.0203.6A R U I === 答：电阻上的电流0.315A14.已知一电感线圈的电感L=0.551H,电阻R=300Ω,当将它作为负载接到频率为f=50Hz,U=220V 的电源上时,通过线圈的电流I ＝;负载的功率因数cosф=和负载消耗的有功功率P=。
