关于PROE、ANSYS, ANSYS-ICEM CFD, ANSYS WORKBENCH,ANSYS-CFX,的模型导入问题总结

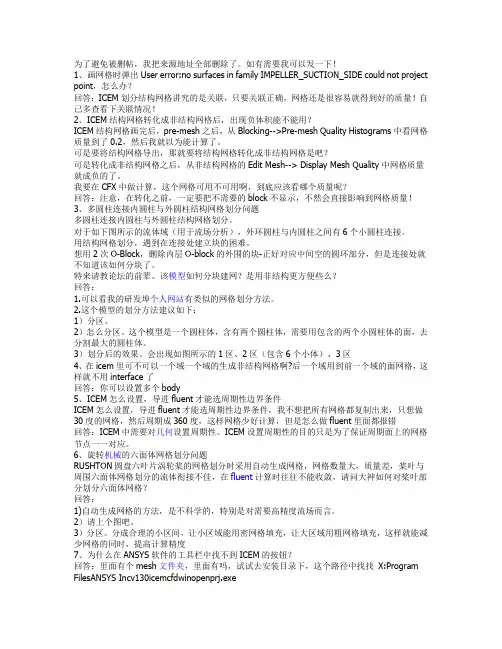

为了避免被删帖，我把来源地址全部删除了。如有需要我可以发一下！ 1、画网格时弹出User error:no surfaces in family IMPELLER_SUCTION_SIDE could not project

point，怎么办？

回答：ICEM划分结构网格讲究的是关联，只要关联正确，网格还是很容易就得到好的质量！自

己多查看下关联情况！ 2、ICEM结构网格转化成非结构网格后，出现负体积能不能用？

ICEM结构网格画完后，pre-mesh之后，从Blocking-->Pre-mesh Quality Histograms中看网格

质量到了0.2，然后我就以为能计算了。

可是要将结构网格导出，那就要将结构网格转化成非结构网格是吧？ 可是转化成非结构网格之后，从非结构网格的Edit Mesh--> Display Mesh Quality中网格质量

就成负的了。 我要在CFX中做计算，这个网格可用不可用啊，到底应该看哪个质量呢？

回答：注意，在转化之前，一定要把不需要的block不显示，不然会直接影响到网格质量！ 3、多圆柱连接内圆柱与外圆柱结构网格划分问题

多圆柱连接内圆柱与外圆柱结构网格划分。 对于如下图所示的流体域（用于流场分析），外环圆柱与内圆柱之间有6个小圆柱连接。

用结构网格划分，遇到在连接处建立块的困难。 想用2次O-Block，删除内层O-block的外围的块-正好对应中间空的圆环部分，但是连接处就

不知道该如何分块了。 特来请教论坛的前辈。该模型如何分块建网？是用非结构更方便些么？

回答： 1.可以看我的研发埠个人网站有类似的网格划分方法。 2.这个模型的划分方法建议如下：

1）分区。 2）怎么分区。这个模型是一个圆柱体，含有两个圆柱体，需要用包含的两个小圆柱体的面，去

分割最大的圆柱体。 3）划分后的效果。会出现如图所示的1区、2区（包含6个小体）、3区

4、在icem里可不可以一个域一个域的生成非结构网格啊?后一个域用到前一个域的面网格，这

ANSYS软件是融结构、流体、电场、磁场、声场分析于一体的大型通用有限元分析软件。由世界上最大的有限元分析软件公司之一的美国ANSYS开发，它能与多数CAD软件接口，实现数据的共享和交换，如Pro/Engineer,

NASTRAN, Alogor, I－DEAS, AutoCAD等， 是现代产品设计中的高级CAE工具之一。

CAE的技术种类

CAE的技术种类有很多，其中包括有限元法(FEM,即Finite Element Method),边界元法(BEM,即Boundary Element Method)，有限差法(FDM,即Finite Difference Element Method)等。每一种方法各有其应用的领域，而其中有限元法应用的领域越来越广，现已应用于结构力学、结构动力学、热力学、流体力学、电路学、电磁学等。

ANSYS有限元软件包是一个多用途的有限元法计算机设计程序，可以用来求解结构、流体、电力、电磁场及碰撞等问题。因此它可应用于以下工业领域： 航空航天、汽车工业、生物医学、桥梁、建筑、电子产品、重型机械、微机电系统、运动器械等。

软件主要包括三个部分：前处理模块，分析计算模块和后处理模块。

前处理模块提供了一个强大的实体建模及网格划分工具，用户可以方便地构造有限元模型；

分析计算模块包括结构分析（可进行线性分析、非线性分析和高度非线性分析）、流体动力学分析、电磁场分析、声场分析、压电分析以及多物理场的耦合分析，可模拟多种物理介质的相互作用，具有灵敏度分析及优化分析能力；

后处理模块可将计算结果以彩色等值线显示、梯度显示、矢量显示、粒子流迹显示、立体切片显示、透明及半透明显示（可看到结构内部）等图形方式显示出来，也可将计算结果以图表、曲线形式显示或输出。

软件提供了100种以上的单元类型，用来模拟工程中的各种结构和材料。该软件有多种不同版本，可以运行在从个人机到大型机的多种计算机设备上，如PC，SGI，HP，SUN，DEC，IBM，CRAY等。

流固耦合方法

要实现流固耦合首先要确定固体模型和流体模型。本设计的流体和固体模型都是在ANSYS Workbench中建立的（也可以用其他的三维建模工具）。建模后将

流体模型输出为IGES格式，然后导入到ICEM中化分网格备用。固体模型则直

接在Workbench中的Simulation中定义固支面和流固耦合面等，并划分网格。最

后输出inp文件。最后利用CFX进行双向流固耦合计算。具体步骤在下面分别

叙述。

流体部分

1. 流体模型的建立

启动ANSYS Workbench，点击New geometry开启DesignModeler。在这里可 以采用多种建模方法，我用的是直接在Create下拉菜单中选择最底部的Primitives

中的bend选项，直接建立一系列的扇形环柱体。即可组成流体域的模型，在这

里不再赘述。 2. 流体网格的划分

建模后将流体模型输出为IGES格式，然后导入到ICEM中。在ICEM中通过点和线处理工具删掉一些多于的线并补上必要的点（分块的时候用来固定节

点）。然后创建体，在创建的提示栏中选择所有的面。注意体形成后要多还几个

角度观察，以确定solid点在整个模型的内部。

接下来就要分块，点击blocking按钮，选择整个实体为对象创建块。之后将

块沿边界切割成若干子块，删掉不需要的子块。然后把快上的节点固定在相应的实体的点上，把块的边界线固定在相应的实体线上。然后在块的特征边上设定节

点数，化分网格。 3.网格输出

网格划分完之后，需要将网格从ICEM CFD导出到计算软件ANSYS CFX中

做计算，其具体的操作步骤如下： （1） 选择 File > Mesh > Load from Blocking;

（2） 选择File > Blocking > Save Multiblock Mesh,在出来的对话框上选择Volume。

（3） 选择Output > Select solver,在出来的对话框上选择计算所用的软件ANSYS CFX，点击Okay。 （4） 选择Output > Write input,在出来的对话框上点击Done即可。

Ansys-CFX应⽤程序分析报告

Ansys-CFX应⽤程序

分析报告2008-7-9

⽬录

⼀、CFX-Pre (4)1.1、如何调⽤应⽤程序 (4)

1.1.1在命令⾏如何启动该应⽤程序 (4)

1.1.2如何在启动应⽤程序时控制该应⽤程序打开输⼊⽂件 (4)

1.1.3能否可以通过命令⾏参数或脚本⽂件等⾮编程⽅式实现其它内部操作的⾃动

化 (4)1.2、输出⽂件的管理 (4)

1.2.1输出⽂件的格式及命名规则 (4)

1.2.2输出⽂件的存储⽅式 (4)

1.2.3输出⽂件的打开⽅式 (5)

⼆、CFX-Solve (5)2.1、如何调⽤应⽤程序 (5)

2.1.1在命令⾏如何启动该应⽤程序 (5)

2.1.2如何在启动应⽤程序时控制该应⽤程序打开输⼊⽂件 (5)

2.1.3能否可以通过命令⾏参数或脚本⽂件等⾮编程⽅式实现其它内部操作的⾃动

化 (5)2.2、输出⽂件的管理 (6)

2.2.1输出⽂件的格式及命名规则 (6)

2.2.2输出⽂件的存储⽅式 (6)

2.2.3输出⽂件的打开⽅式 (6)

三、CFX-Post (7)3.1、如何调⽤应⽤程序 (7)

3.1.1在命令⾏如何启动该应⽤程序 (7)

3.1.2如何在启动应⽤程序时控制该应⽤程序打开输⼊⽂件 (7)

3.1.3能否可以通过命令⾏参数或脚本⽂件等⾮编程⽅式实现其它内部操作的⾃动

化 (7)3.2、输出⽂件的管理 (7)

3.2.1输出⽂件的格式及命名规则 (7)

3.2.2输出⽂件的存储⽅式 (7)

3.2.3输出⽂件的打开⽅式 (8)四、操作⽤例（针对计算和分析仿真应⽤软件） (8)

五、其它 (9)

六、应⽤程序帮助⽂件及开发接⼝清单 (9)

⼀、CFX-Pre1.1、如何调⽤应⽤程序

1.1.1在命令⾏如何启动该应⽤程序

应⽤程序路径：D:\Program Files\Ansys Inc\V110\CFX\bin\cfx5pre.exe

1.1.2如何在启动应⽤程序时控制该应⽤程序打开输⼊⽂件
