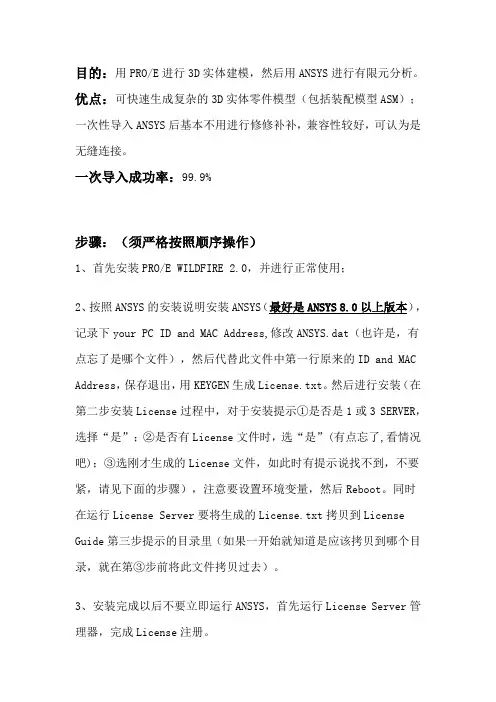

目的：用PRO/E进行3D实体建模，然后用ANSYS进行有限元分析。优点：可快速生成复杂的3D实体零件模型（包括装配模型ASM）；一次性导入ANSYS后基本不用进行修修补补，兼容性较好，可认为是无缝连接。
一次导入成功率：99.9%
步骤：（须严格按照顺序操作）
1、首先安装PRO/E WILDFIRE 2.0，并进行正常使用；
2、按照ANSYS的安装说明安装ANSYS（最好是ANSYS 8.0以上版本），记录下your PC ID and MAC Address,修改ANSYS.dat（也许是，有点忘了是哪个文件），然后代替此文件中第一行原来的ID and MAC Address，保存退出，用KEYGEN生成License.txt。然后进行安装（在第二步安装License过程中，对于安装提示①是否是1或3 SERVER，选择“是”；②是否有License文件时，选“是”(有点忘了,看情况吧)；③选刚才生成的License文件，如此时有提示说找不到，不要紧，请见下面的步骤），注意要设置环境变量，然后Reboot。同时在运行License Server要将生成的License.txt拷贝到License Guide第三步提示的目录里（如果一开始就知道是应该拷贝到哪个目录，就在第③步前将此文件拷贝过去）。
3、安装完成以后不要立即运行ANSYS，首先运行License Server管理器，完成License注册。
4、运行ADMIN，配置ANSYS和PRO/E的连接，按照提示操作即可。
5、如果第4步成功的话，运行PRO/E后就可在其菜单栏里面看见多了一个ANSYS的选项，注意此时还没有最后成功。
6、最好将PRO/E和ANSYS的工作目录设成同一个，同时将此目录设成PRO/E启动目录，并在此目录中配置一个config.pro，对其中几项做调整：
Option Value Description FEM_ANSYS_annotation
yes
FEM_ANSYS_grouping
yes
FEM_default_solver
ANSYS
FEM_which_ansys_solver
FRONTAL
Pro_ANSYS_path ANSYS.exe的安装路
径
保存此config.pro
7、开始正常使用，先用PRO/E中建模，然后调用ANSYS菜单下的ANSYS GEOM将模型传入到ANSYS中进行分析，此时有一个技巧请看下面。
在ANSYS中分析的注意事项：
①在PRO/E中用公制(mmns)或英制单位建好模型后，在“编辑—设置—单位”中，新建单位制，全部采用国际标准单位制，然后点击“设置”，用“转换尺寸”将原单位制下的模型转换为新的即国际标准单位制(mnsK)下的尺寸，再启动ANSYS Geom。导入模型后，首先运行“/units,si”，把系统单位制切换到国际单位制（公制）,弹性模量的单位是Pa，泊松比无单位,有人说这个实际上不会转换单位尺寸,只是表明SI单位是哪些(???)。这一步在PRO/E和ANSYS中全部都使用国际标准单位制，即长度：m
；力：n
；时间：s
；温度：k
；压强/压力：Pa
；面积：m2
；质量：kg ,确保了分析结果不失真，且易于读懂结果数据。
②注意网格的划分很重要，用Meshing—SizeCtrl—SmartSizing—Basic or ADV OPTS ,
Mesh—FREE ；或者用Meshing—SizeCtrl—ManualSizing—global；或者是Meshing—Mesher Opts(recommended)。
③施加集中力用Force ( unit : Newton ), 施加均布载荷用Pressure ( unit : Newton / M2)。
④限制自由度时，注意有时不要限制所有KeyPoints，否则在显示分析结果时看不到任何变化（Plot results）只限制和实际情况相符合的相关KeyPoints的UX,UY,UZ,并在Displacement Value中输入“0”。
⑤求解：Solution—Solve—Current LS。
⑥查看结果：General postprocess—plot results—deformed shape or
nodal contour。
技巧：
①在PRO/E中建好模型后，点击ANSYS菜单下面的ANSYS GEOM，将模型导入到ANSYS中，用PLOT——VOLUME 或者AREA 显示模型。然后退出ANSYS 和PRO/E，此时在他们的工作目录中就产生了一个“XXXXXXXXX.anf”文件，“XXXXXXXXX”是模型的PRO/E文件名，以后进行分析就直接在ANSYS—File—Read input from下选择这个anf 文件，就可直接导入模型，避免了同时启动PRO/E和ANSYS，消耗大
量的系统资源。
②ANSYS中无单位。需要自己统一单位，即保证在整个系统中对同一个元素使用一个单位，不可出现不同的单位应用于同一个元素。
③ANSYS中控制背景为白色的方法。Style—Colors——Windows Colors 或者Style—Background—Texture
将数据从Pro/E导入ANSYS的探讨
随着计算机技术的不断发展，利用先进的CAD/CAE工具对机械系统进行研究已经成为一种可行方案，充分利用Pro/ENGINEER和ANSYS这两个工具在各自领域的优势，并将其结合起来研究开发复杂机械系统的虚拟样机是当前国内多数研究群体的首选方案。
1.1 Pro/ENGINEER向ANSYS进行模型数据转
换的方式介绍及评析
当前CAD/CAE软件开发的趋势是专业化分工程度越来越高。虽然Pro/ENGINEER与ANSYS软件分别都有相应模块向对方领域渗透，允许用户在购买足够模块的基础上实现相应操作，但是对于需要使用CAD/CAE集成系统的工程人员来说，只使用单一的
Pro/ENGINEER或者ANSYS软件都很难迅速优质地完成任务。工程人员较好的选择还是构建两者的集成系统作为工作平台。
建立由不同软件组成的集成系统的关键问题就是数据转换接口的设置，这里主要指从Pro/ENGINEER向ANSYS导入模型数据，使得ANSYS能够得到准确有效的模型数据便于下一步分析。Pro/ENGINEER向ANSYS导入模型数据有三大类方式共4种方案可供实现数据转换。
1.1.1 利用IGES中间标准格式转换
IGES(Initial Graphics Exchange Specification)是由美国国家标准协会(ANSI)组织波音公司、通用电气公司等共同商议制定的。它由一系列产品的几何、绘图、结构和其他信息组成。可以处理CAD/CAM系统中的大部分信息，亦受到绝大多数CAD/CAM系统的支持。IGES文件格式分为ASCⅡ格式和二进制格式，其中ASCⅡ格式又有固定行长(每行80个字符)格式和压缩格式两种。由Pro/ENGINEER保存的IGES文件格式属于固定每行80字符的ASCⅡ格式文件。而ANSYS本身内置了IGES转换过滤器，所以它支持IGES格式文件的导入。但由于转换过滤程序允许输入部分模型参数，所以ANSYS有时会把不能识别的特征省略掉。当Pro/ENGINEER中建立的模型特征过多或结构过于复杂时,使用IGES文件
