把PROE文件导入ANSYS问题
经过几天的总结，终于把pro/e直接导入到ansys里面了
现总结如下，希望能对各位有所帮助
方法一：在Pro/E中建立好模型后（一般是part），从菜单File_save a copy中选择IGES类型存盘，这种格式是几乎所有CAD软件都可以识别的。注意文件最好存放在名字无空格的目录中，否则在Ansys 中不能识别！启动Ansys ，从菜单file_import_IGES ，选择刚才形成的文件就可以输入模型了。
在Ansys 中输入模型时，可能出现模型断裂的结果，可以对" defeature （毁容）、合并重合的关键点、产生实体、删除小面积"等选项进行改变，反复试验直到输入满意为止。
方法二：首先，安装Ansys 时，必须安装了ANSYS Connection For Pro/ENGINE ER模块（代号82）。在"开始_程序_ Ansys 5.6_ANS_ADMIN Utility"中，选择configura tion opti*****，选择configure connection for Pro/E，输入模块类型，图形类型、工作空间大小等，再输入Pro/E的安装路径，完成"连接"安装，此时将在Pro/E的相关文件夹中产生一个protk.dat 文件。运行Pro/E，窗口中可能出现一个不能连接的提示，不必理睬他！打开一个已建好的模型（可以不必输入材料特性），此时在Pro/E的菜单中（屏幕右边）最后一行会出现Ansys GEOM，单击它，直到自动调用并启动了Ansys ，此时再选取File _import_Pro /E，在文件名栏中输入正确的文件名，点OK即可完成输入。
应特别注意的问题是，被打开的*. prt 文件必须在Pro/E的工作目录中，或者Pro/E与An sys 有相同的工作目录，否则会出现找不到*. anf 文件的错误。
上述方法在Ansys57中似乎不能使用，会出现命令无效的错误。我估计是由于Ansys 的安装路径中包含的文件名有空格的的缘故！？
另外，如果在Pro/E command栏中填入您系统的正确的命令如proe2000i2或proe2001，再点取OK则会重新传输模型后再导入，不知是何道理？
方法三：首先，安装Ansys 时，必须安装了ANSYS Interactive For Pro/ENGINE ER模块（代号83）
在"开始_程序_ Ansys 5.7_ANS_ADMIN Utility"中，选择configuration opti*****，选择co
nfigure connection for Pro/E，输入模块类型，图形类型、工作空间大小等，再输入Pro/ E的安装路径，完成"连接"安装，此时将在Pro/E的相关文件夹中产生一个protk.dat 文件。此时，不必运行Pro/E，可以直接运行Ansys ，从File_import_Pro /E出现的对话框中，填入正确的文件名，并在Pro/E command栏中填入您系统的正确的命令如proe2001，点OK即可完成输入。在输入的过程中，Ansys 将自动调用Pro/E，并在Ansys 自己的工作目录中生成一个*。Anf 文件。
注意：这一办法在Ansys5.6以下的版本中，*. prt 文件必须存放在不包含空格的路径中，否则将出现Ansys 致命错误并退出，估计是一个bug！
方法四：上面方法二和方法三中产生的anf 文件其实是一个文本文件，而且实际上起作用的就是这个文件，因此，完全可以不必拘泥于上面的方法，只要产生好了anf 文件，随时可以运行Ansys ，从File_Read input from…中选择该文件，完成模型的输入，不过模型输入完成后不显示图形--只要plot一下就可以了！
方法五：不必安装上面方法2、3、4中的"连接"，在Pro/E中，打开建好的模型，选择菜单Applicati*****_Mechanica ，此时会进入有限元FEM模式，可以进行结构，热等的分析，选择结构- -分网（mesh）--create--solid--start，开始分网，完成后关闭对话框，选择菜单中的Run，在对话框的求解器中选择Ansys ，输出到文件，填入文件名，点取OK（材料不必输入），即可生成一个*. ans 文件。上面产生的*. ans 文件其实是一个文本文件，与上面方法4产生的anf 文件功能完全一样，因此运行Ansys ，从File_Read in put from…中，选择刚才产生的ans 文件，就可以完成输入，而且输入的是分网好的模型，只是不知是何种单元类型？为了保险起见，可以清除之，重新定义单元、材料后再分网！
最保险的方法：
1、新建环境变量
ANSYS_PROE_CMD
其值为proe自动批处理文件的路径其名称，如
ANSYS_PROE_CMD=c:program filesproe2001Proe2001(后缀.bat不要写)
或者在新建变量path指向proe自动批处理文件的路径，然后让
ANSYS_PROE_CMD=Proe2001

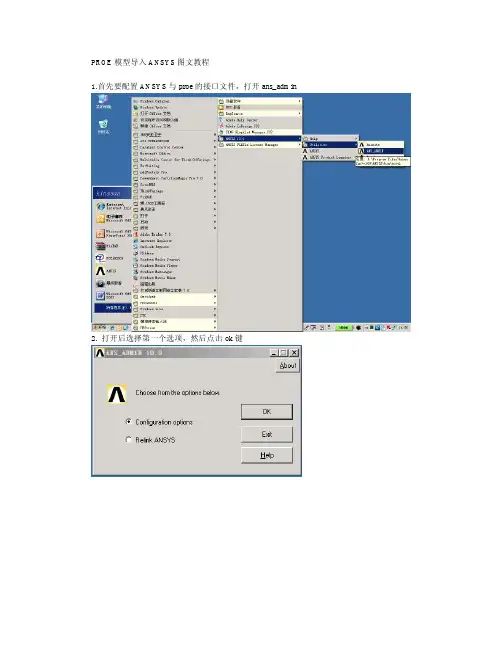

2、单击ansys程序组中的ANS_ADMIN，出现对话框，选择Configuration opti*****，点击OK 继续.
3、又出现对话框，选择Configuration Connection for Pro/E 点击OK 继续.
4、又是对话框，选择有许可的ANSYS 产品,点击OK 继续.出提示接着ok.
5、最后的对话框，在对话框上一栏填写proe的安装路径。下一栏是语言版本，一般不用管。出成功提示，ok.
6、退出ANS_ADMIN。
接口创建好螅琾roe的零件、装配都可以调入ansys，要求两程序都运行。调入后的模型非常好，基本上没有缺陷。
