屏蔽泵与磁力泵的用途与优缺点

滑动轴承及推力轴承： 永磁体 • 碳石墨 • 钕铁硼 • 增强聚四氟乙烯 • 钐钴2：17 • 陶瓷碳化硅 • 硬质合金
安全保护装置
电子监控系统 1.温度监控
2.轻载过载(电流)监控
3.压力监控
4.轴承磨损监控
外转子的安全辅助设计
无火花型联轴器罩
磁力泵的主要特点：
磁力泵无泄漏，零污染
磁力泵的诞生
磁力驱动泵是替代 原有普通机械密封泵和其 它无泄漏泵的首选产品。 可以广泛的应用于石油、 化工、制药、印染、环保 工程、生物工程等各个领 域的易燃、易爆、有毒、 有害介质的输送，是创建 “无泄漏工厂”和“无泄 漏车间”的理想用泵。
磁力泵的发展史
无泄漏磁力泵的历史可以追溯到1943年，这一年英国将 这项专利授予查尔斯.霍华德和杰弗里.霍华德兄弟俩。磁力泵 的早期工业开发是霍华德兄弟通过他们的公司——霍华德机 械发展有限公司（后缩写为HMD）开始的。在40年代末，即 1947 年 制 造 了 世 界 上 第 一 台 磁 力 泵 ， 几 乎 与 其 同 时 ， 在 1947~1948年间西德的弗朗兹.克劳斯也成功的开发了磁力泵。 上述两家公司均已有50年制造磁力泵的历史。世界上率先使 用磁力泵的公司，也有两家：一是英国的帝国化学公司；二 是德国的拜尔公司。在磁力泵问世至今60年内，其发展大体 上可以分为前30年和后30年两个阶段。在最初的30年里（即 40年代末至70年带中期），磁力泵无论在制造领域，还是在 应用领域，可以说是暗淡的30年，即未形成规模生产，也未 形成广泛的应用市场。为什么呢？
磁力泵的主要性能参数
本公司拥有大型水泵试验站，设有开式和闭式两套实 验设备。采用数字传感器采集数据，仪器仪表自动显示， 计算机自动数据处理，并将检验结果即时打印出来，避 免了人为采集数据和处理数据的误差和失误，使得试验 人员能以旁观者的角度去着重评价泵的参数和性能，确 保泵检验过程和结果准确无误。 以常温清水作为试验介质，进行泵的可靠性、全性 能检验，可准确检验泵的流量、扬程、轴功率、效率、 汽蚀余量、振动、噪音、温升等方面的参数，并将检验 结果及时存档以备查。依照成品泵出厂性能试验率100%、 出厂合格率100%的原则，充分保证了泵在使用时的性能 的准确性和运行可靠性。

常见液氯输送泵性能对比通过长期使用经验，及通过对氯碱生产行业及泵制造厂家的调查，用于输送液氯介质的泵主要有以下几种种类型：卧式离心式磁力泵、屏蔽泵、非磁力液下泵、磁力液下泵。

它们的性能和优缺点比较如下：一、卧式离心式磁力泵1.进口卧式离心式磁力泵这种泵在长期使用中存在以下问题：（1）备件价格昂贵；（2）备品备件订货周期长（一般4~5个月）；（3）汽蚀裕量大，启停过程中容易产生汽蚀，导致跳闸和频繁启停，造成泵及零部件的大量损坏和维护；（4）为单层隔离套管结构，在隔离套管磨损、泄漏前难以判断，存在安全隐患。

2.国产卧式离心磁力泵国产泵及备件价格要低很多，而且有了双层隔离套结构型式，在使用中更安全。

缺点是不能解决气穴问题。

2、屏蔽泵优点：(1)全封闭。

结构上没有动密封，只有在泵的外壳处有静密封，因此可以做到无泄漏。

（2）高度安全。

转子和定子各有一个屏蔽套，以便电机转子和定子不与材料接触。

即使屏蔽套断裂，也不会有泄漏的风险。

(3)结构紧凑占地少。

泵与电机为一整体，对底座和基础要求低，拆装方便。

且日常维修工作量少，维修费用低。

（4）运行稳定，噪音低。

由于没有滚动轴承和电机，风机不需要添加润滑油。

缺点：(1)由于屏蔽泵需用被输送的介质来润滑，故在润滑性方面存在一定的局限。

（2）不适合在小流量条件下长期运行。

屏蔽泵效率低，会导致发热、气蚀和零部件损坏。

（3）如果发生屏蔽套泄漏或电机损坏就需要返厂维修，时间较长。

三、非磁力液下泵根据行业调查，属于液氯输送过程中逐渐被取代和淘汰的类型，存在以下缺点：（1）需安装较大中间槽，有一定的空间要求。

（2）需要密封气体，但液氯与密封气体、密封气体与大气之间会有一定量的泄漏，安全环保风险高。

（3）结构较复杂，轴承、填料密封、o形圈、机械密封等易损件多，维修量较大。

（4）维修和更换困难，直接和间接维护成本高。

4、磁力潜水泵优点：（1）磁力驱动，无需使用密封气。

（2）采用双隔离套结构，实现双静密封，在两个隔离套之间引出仪表口，监测第一层隔离套的密封性。

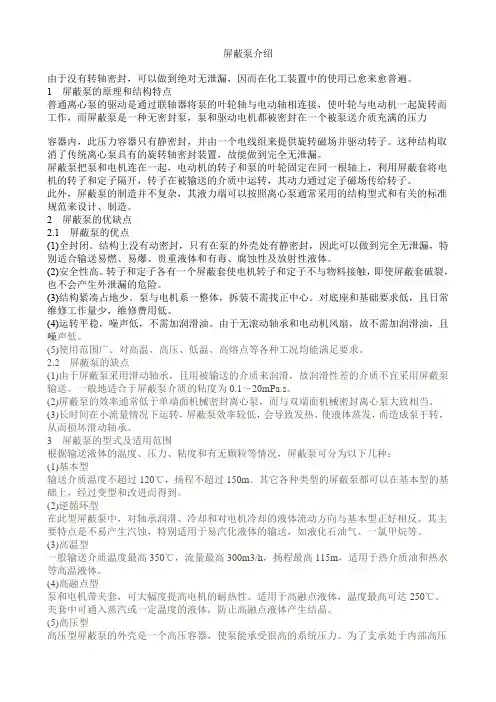

屏蔽泵介绍由于没有转轴密封，可以做到绝对无泄漏，因而在化工装置中的使用已愈来愈普遍。

1屏蔽泵的原理和结构特点普通离心泵的驱动是通过联轴器将泵的叶轮轴与电动轴相连接，使叶轮与电动机一起旋转而工作，而屏蔽泵是一种无密封泵，泵和驱动电机都被密封在一个被泵送介质充满的压力容器内，此压力容器只有静密封，并由一个电线组来提供旋转磁场并驱动转子。

这种结构取消了传统离心泵具有的旋转轴密封装置，故能做到完全无泄漏。

屏蔽泵把泵和电机连在一起，电动机的转子和泵的叶轮固定在同一根轴上，利用屏蔽套将电机的转子和定子隔开，转子在被输送的介质中运转，其动力通过定子磁场传给转子。

此外，屏蔽泵的制造并不复杂，其液力端可以按照离心泵通常采用的结构型式和有关的标准规范来设计、制造。

2屏蔽泵的优缺点2.1屏蔽泵的优点(1)全封闭。

结构上没有动密封，只有在泵的外壳处有静密封，因此可以做到完全无泄漏，特别适合输送易燃、易爆、贵重液体和有毒、腐蚀性及放射性液体。

(2)安全性高。

转子和定子各有一个屏蔽套使电机转子和定子不与物料接触，即使屏蔽套破裂，也不会产生外泄漏的危险。

(3)结构紧凑占地少。

泵与电机系一整体，拆装不需找正中心。

对底座和基础要求低，且日常维修工作量少，维修费用低。

(4)运转平稳，噪声低，不需加润滑油。

由于无滚动轴承和电动机风扇，故不需加润滑油，且噪声低。

(5)使用范围广。

对高温、高压、低温、高熔点等各种工况均能满足要求。

2.2屏蔽泵的缺点(1)由于屏蔽泵采用滑动轴承，且用被输送的介质来润滑，故润滑性差的介质不宜采用屏蔽泵输送。

一般地适合于屏蔽泵介质的粘度为0.1～20mPa.s。

(2)屏蔽泵的效率通常低于单端面机械密封离心泵，而与双端面机械密封离心泵大致相当。

(3)长时间在小流量情况下运转，屏蔽泵效率较低，会导致发热、使液体蒸发，而造成泵干转，从而损坏滑动轴承。

3屏蔽泵的型式及适用范围根据输送液体的温度、压力、粘度和有无颗粒等情况，屏蔽泵可分为以下几种：(1)基本型输送介质温度不超过120℃，扬程不超过150m。

4
ppt课件
屏蔽泵的特点
屏蔽泵的主要结构特点是没有轴封结构，泵的密封采用 泵和电机制成一个整体来实现。具体特点如下：
1、处理的液体完全没有泄漏。适用于处理腐蚀性强的液体， 挥发性高且有爆炸、着火危险的液体，有毒、有害的液体。
2、不会从外界吸入空气或其他东西。气密性好，可以用于 真空系统。
3、不需要润滑油和密封液。由于屏蔽泵不需要润滑油（脂）
ppt课件
滑动轴承是机械工业中常用的一种滑动机件，材质上 又有金属、非金属、复合材料之别。
石墨轴承则是随着机械设备的性能要求，在金属轴承 的基础上开发并发展起来的炭质轴承，以石墨材料为主 要基材。石墨轴承有不同于金属轴承的特性，主要表现 在：自润滑、耐高温、耐腐蚀、质轻等。
石墨轴承的自润滑性很 强，耐腐蚀，可不使用 润滑油而进行长期运转。

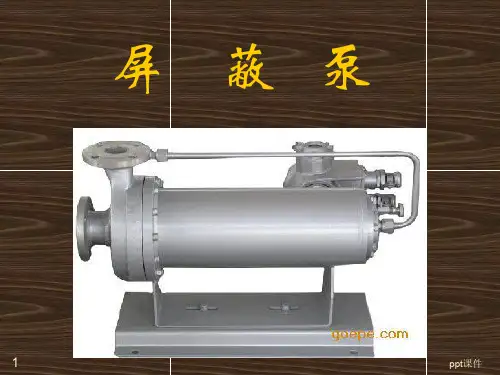

卧式屏蔽泵
转动轴承水平布置由于转子重量给轴承造成 的负荷将使轴承摩擦增大；而电动机的定子、转 子屏蔽套之间的间隙又很小，因而，这种形式只 能适合小容量的电动机。
14
ppt课件
15
ppt课件
2、按循环冷却液的流动方式分 屏蔽泵内的循环液体的作用有三个，一个冷
却电机和轴承；二是润滑轴承并带走磨损产物。 按循环冷却液的流动方式分： 内循环屏蔽泵、 外循环屏蔽泵。
和轴封部分的密封液，处理液体不会被污染，适用于要求高
纯度的流程。
5
ppt课件
4、结构简单、零件少。与一般流程泵比较，屏蔽泵没有联轴 节、轴封等结构，故零件大大减少。 5、结构紧凑、占地小。因屏蔽泵的泵与电机为一体，故结构 非常紧凑，安装面积小，另外小型屏蔽泵，还可以不设置基 础，直接安装在管道上。 6、检修容易。屏蔽泵的维修工作主要是更换轴承、轴套，没 有联轴节，拆装不用找正，拆卸检查容易。 7、噪音小。内有冷却系统，无须安装电机冷却风扇，故噪音 小。
