磁力泵工作原理及故障维修方法一、磁力泵工作原理磁力驱动泵（简称磁力泵）是应用现代磁力学原理，就是电机带动外转子（即外磁钢）总成旋转时，通过磁场的作用磁力线穿过隔离套带动内转子（即内磁钢）总成和叶轮同步旋转，由于介质封闭在静止的隔离套内，从而达到无泄漏抽送介质的目的，彻底解决了机械传动泵的轴封泄漏。

基于磁力泵的这些特点，在化工流程中它彻底杜绝了跑、冒、滴、漏现象，消除了环境污染，创造“无泄漏车间”、“无泄漏工厂”，是实现安全、文明生产的理想用泵。

目前，磁力泵广泛应用于石油、化工、制药、印染、电镀、食品、环保等企业的生产流程中输送不含铁屑杂质的腐蚀性液体，尤其适用于易燃、易爆、易挥发、有毒和贵重液体的输送。

二、磁力泵常见故障维修方法1.磁力驱动泵轴承损坏磁力驱动泵的轴承采用的材料是高密度碳,如遇泵断水或泵内有杂质，就会形成轴承的损坏。

圆筒形联轴器内外磁转子间的同轴度精度若得不到保证,也会直接影响轴承的寿命。

2.磁力驱动泵轴折断磁力驱动泵的泵轴采用的材料是99%的氧化铝瓷,泵轴折断的主要原因是由于泵空运转,轴承干磨而将轴扭断，拆开泵检查时可看到轴承已磨损严重。

预防泵折断的主要方法是防止泵的空运转。

3.流量缺乏形成流量缺乏的主要原因有：叶轮损坏，转速不够，扬程过高，管内有杂物梗塞等。

这种情况要及时修复叶轮，调整转速，避免扬程过高，疏导管路杂物。

4.扬程缺乏形成扬程缺乏的原因有：输送介质内有空气，叶轮损坏，转速不够，输送液体的比重过大，流量过大。

发生上面情况，要注意在选型时留出余量，修复损坏叶轮。

5.磁力驱动泵打不出液体磁力驱动泵打不出液体是泵最常见的毛病，其原因也较多。

首先应检查泵的吸入管路是否有漏气的地方，检查吸入管内空气能否排出，磁力驱动泵内灌注的液体量是否足够，吸入管内是否有杂物梗塞，还应检查泵是否反转（特别是在换过电机后或供电线路检修过后），还应留意泵的吸上高度是否太高。

经过以上检查若仍不能处理，可将泵拆开检查，看泵轴是否折断，还应检查泵的动环是否完好，整个转子可否少量轴向挪动，若轴向挪动艰难，可检查轴承能否与泵轴分离的过于严密。

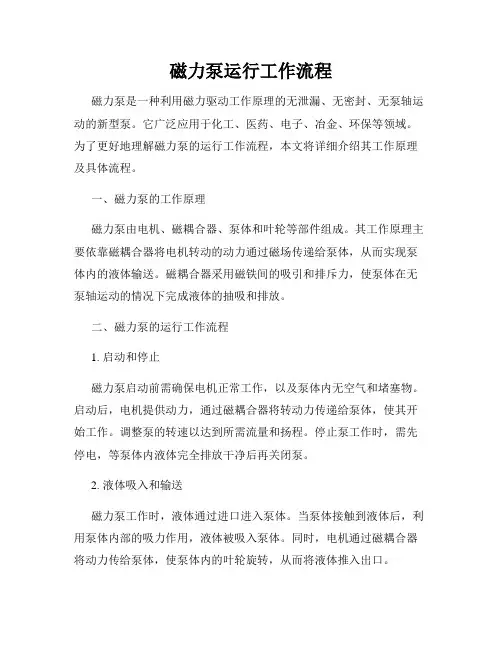

磁力泵运行工作流程磁力泵是一种利用磁力驱动工作原理的无泄漏、无密封、无泵轴运动的新型泵。

它广泛应用于化工、医药、电子、冶金、环保等领域。

为了更好地理解磁力泵的运行工作流程，本文将详细介绍其工作原理及具体流程。

一、磁力泵的工作原理磁力泵由电机、磁耦合器、泵体和叶轮等部件组成。

其工作原理主要依靠磁耦合器将电机转动的动力通过磁场传递给泵体，从而实现泵体内的液体输送。

磁耦合器采用磁铁间的吸引和排斥力，使泵体在无泵轴运动的情况下完成液体的抽吸和排放。

二、磁力泵的运行工作流程1. 启动和停止磁力泵启动前需确保电机正常工作，以及泵体内无空气和堵塞物。

启动后，电机提供动力，通过磁耦合器将转动力传递给泵体，使其开始工作。

调整泵的转速以达到所需流量和扬程。

停止泵工作时，需先停电，等泵体内液体完全排放干净后再关闭泵。

2. 液体吸入和输送磁力泵工作时，液体通过进口进入泵体。

当泵体接触到液体后，利用泵体内部的吸力作用，液体被吸入泵体。

同时，电机通过磁耦合器将动力传给泵体，使泵体内的叶轮旋转，从而将液体推入出口。

3. 温度控制和液体循环磁力泵在工作过程中往往会产生热量，为了保证泵的正常运行，需注意温度控制。

可以通过给泵体提供冷却介质或使用外部冷却装置来控制泵体的温度。

同时，对于需要液体循环的工况，可通过管道连接进口和出口，实现液体循环，从而保持液体的流动和温度均衡。

4. 故障排除和维护在磁力泵运行的过程中，可能会遇到一些故障，如磁力耦合不良、泵体漏液等。

对于发生故障的泵，需要及时排除故障，并进行维护保养。

维护包括清洗泵体、检查磁力耦合器和叶轮的磨损情况，以及更换密封圈等。

总结：磁力泵的运行工作流程主要包括启动和停止、液体吸入和输送、温度控制和液体循环，以及故障排除和维护等步骤。

它通过磁力耦合器传递电机动力，实现了无泄漏、无密封、无泵轴运动的泵体操作。

在实际应用中，需要根据具体工况和需求合理调整泵的转速和温度控制，以确保磁力泵的正常运行。

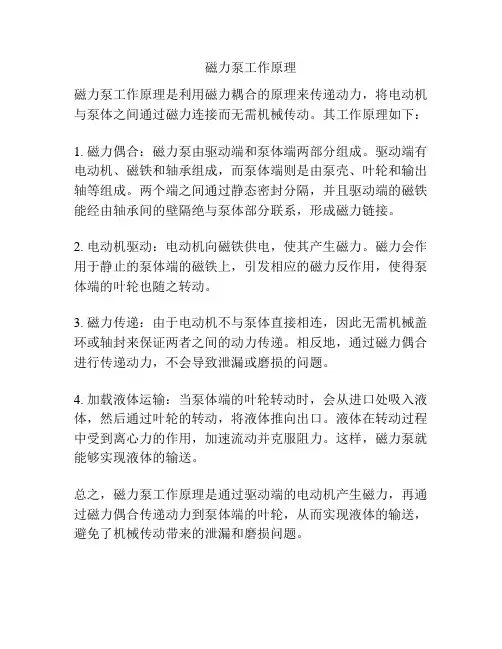

磁力泵工作原理
磁力泵工作原理是利用磁力耦合的原理来传递动力，将电动机与泵体之间通过磁力连接而无需机械传动。

其工作原理如下：
1. 磁力偶合：磁力泵由驱动端和泵体端两部分组成。

驱动端有电动机、磁铁和轴承组成，而泵体端则是由泵壳、叶轮和输出轴等组成。

两个端之间通过静态密封分隔，并且驱动端的磁铁能经由轴承间的壁隔绝与泵体部分联系，形成磁力链接。

2. 电动机驱动：电动机向磁铁供电，使其产生磁力。

磁力会作用于静止的泵体端的磁铁上，引发相应的磁力反作用，使得泵体端的叶轮也随之转动。

3. 磁力传递：由于电动机不与泵体直接相连，因此无需机械盖环或轴封来保证两者之间的动力传递。

相反地，通过磁力偶合进行传递动力，不会导致泄漏或磨损的问题。

4. 加载液体运输：当泵体端的叶轮转动时，会从进口处吸入液体，然后通过叶轮的转动，将液体推向出口。

液体在转动过程中受到离心力的作用，加速流动并克服阻力。

这样，磁力泵就能够实现液体的输送。

总之，磁力泵工作原理是通过驱动端的电动机产生磁力，再通过磁力偶合传递动力到泵体端的叶轮，从而实现液体的输送，避免了机械传动带来的泄漏和磨损问题。

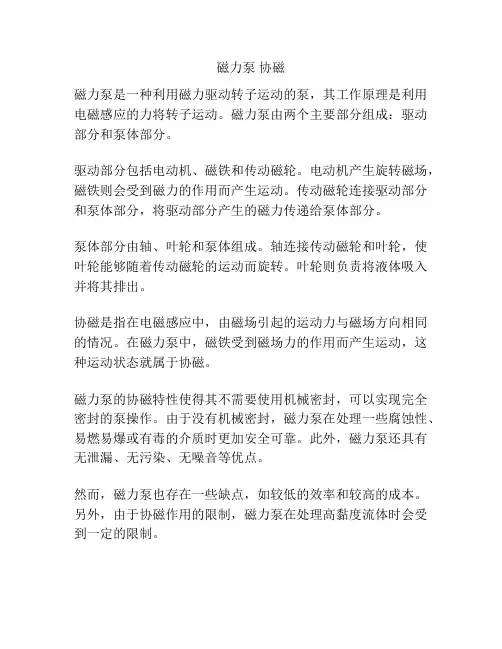

磁力泵协磁
磁力泵是一种利用磁力驱动转子运动的泵，其工作原理是利用电磁感应的力将转子运动。

磁力泵由两个主要部分组成：驱动部分和泵体部分。

驱动部分包括电动机、磁铁和传动磁轮。

电动机产生旋转磁场，磁铁则会受到磁力的作用而产生运动。

传动磁轮连接驱动部分和泵体部分，将驱动部分产生的磁力传递给泵体部分。

泵体部分由轴、叶轮和泵体组成。

轴连接传动磁轮和叶轮，使叶轮能够随着传动磁轮的运动而旋转。

叶轮则负责将液体吸入并将其排出。

协磁是指在电磁感应中，由磁场引起的运动力与磁场方向相同的情况。

在磁力泵中，磁铁受到磁场力的作用而产生运动，这种运动状态就属于协磁。

磁力泵的协磁特性使得其不需要使用机械密封，可以实现完全密封的泵操作。

由于没有机械密封，磁力泵在处理一些腐蚀性、易燃易爆或有毒的介质时更加安全可靠。

此外，磁力泵还具有无泄漏、无污染、无噪音等优点。

然而，磁力泵也存在一些缺点，如较低的效率和较高的成本。

另外，由于协磁作用的限制，磁力泵在处理高黏度流体时会受到一定的限制。

我叫磁力泵
磁力泵（也称为磁力驱动泵）主要由泵头、磁力传动器（磁缸）、电动机、底座等几部分零件组成。

磁力泵磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。

当电动机通过联轴器带动外磁转子旋转时，磁场能穿透空气间隙和非磁性物质隔离套，带动与叶轮相连的内磁转子作同步旋转，实现动力的无接触同步传递，将容易泄露的动密封结构转化为零泄漏的静密封结构。

由于泵轴、内磁转子被泵体、隔离套完全封闭，从而彻底解决了“跑、冒、滴、漏”问题。

磁力驱动泵(简称磁力泵)是将永磁联轴的工作原理应用于离心泵的新产品，设计合理，工艺先进，具有全密封，无泄漏，耐腐蚀等特点。

磁力泵工作原理磁力泵是一种通过磁力驱动液体运动的装置，它的工作原理基于磁力的作用，实现了无泄漏、无污染、无接触的液体输送。

磁力泵由电机、磁力驱动装置、泵体和密封部件组成。

1. 电机：磁力泵的电机通常是一种无刷直流电机，它能够提供足够的动力来驱动泵体中的转子运动。

2. 磁力驱动装置：磁力泵的磁力驱动装置主要由外磁铁、内磁铁和隔离套管组成。

外磁铁固定在电机轴上，内磁铁与泵体中的转子相连接。

当电机转动时，外磁铁会通过磁力作用将转动力传递给内磁铁，从而驱动转子转动。

3. 泵体：磁力泵的泵体通常由金属材料制成，具有良好的耐腐蚀性能。

泵体内部包含一个转子和一个定子，转子通过磁力驱动装置与电机相连接，定子则固定在泵体内部。

4. 密封部件：磁力泵的密封部件采用无接触密封，主要由静密封和动密封组成。

静密封通常由泵体和隔离套管之间的间隙实现，而动密封则通过磁力驱动装置实现。

这种无接触密封的设计能够有效防止泵体内部的液体泄漏，提高泵的安全性和可靠性。

磁力泵的工作原理如下：1. 当电机启动时，电机转子开始旋转，外磁铁也随之旋转。

2. 外磁铁通过磁力作用将转动力传递给内磁铁，内磁铁与泵体中的转子相连接。

3. 内磁铁受到外磁铁的作用力，开始随之旋转，从而驱动泵体中的转子运动。

4. 转子的运动会产生一定的离心力，将液体从泵体的吸入口吸入，然后通过泵体的排出口排出。

5. 在泵体的转子和定子之间，通过无接触密封实现了液体的输送，避免了传统泵的泄漏问题。

磁力泵的工作原理具有以下优点：1. 无泄漏：由于采用了无接触密封，磁力泵能够实现无泄漏的液体输送，避免了传统泵的泄漏问题，保护环境和设备的安全。

2. 无污染：磁力泵的密封部件没有接触，不会产生摩擦磨损，从而避免了液体被污染的问题。

3. 高可靠性：磁力泵没有机械密封，减少了维护和更换密封件的频率，提高了泵的可靠性和使用寿命。

4. 耐腐蚀性好：磁力泵的泵体通常由耐腐蚀的金属材料制成，能够适应各种液体的输送需求。

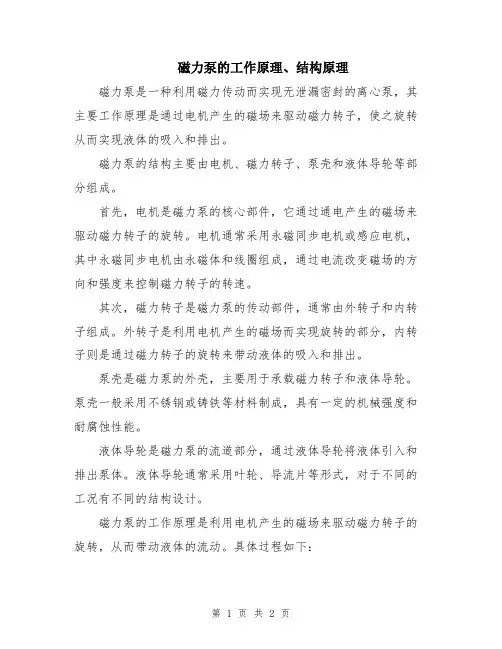

磁力泵的工作原理、结构原理磁力泵是一种利用磁力传动而实现无泄漏密封的离心泵，其主要工作原理是通过电机产生的磁场来驱动磁力转子，使之旋转从而实现液体的吸入和排出。

磁力泵的结构主要由电机、磁力转子、泵壳和液体导轮等部分组成。

首先，电机是磁力泵的核心部件，它通过通电产生的磁场来驱动磁力转子的旋转。

电机通常采用永磁同步电机或感应电机，其中永磁同步电机由永磁体和线圈组成，通过电流改变磁场的方向和强度来控制磁力转子的转速。

其次，磁力转子是磁力泵的传动部件，通常由外转子和内转子组成。

外转子是利用电机产生的磁场而实现旋转的部分，内转子则是通过磁力转子的旋转来带动液体的吸入和排出。

泵壳是磁力泵的外壳，主要用于承载磁力转子和液体导轮。

泵壳一般采用不锈钢或铸铁等材料制成，具有一定的机械强度和耐腐蚀性能。

液体导轮是磁力泵的流道部分，通过液体导轮将液体引入和排出泵体。

液体导轮通常采用叶轮、导流片等形式，对于不同的工况有不同的结构设计。

磁力泵的工作原理是利用电机产生的磁场来驱动磁力转子的旋转，从而带动液体的流动。

具体过程如下：1. 首先，当电机通电时，产生的磁场使得磁力转子开始旋转。

外转子与内转子之间的磁力传递作用下，带动液体一起旋转。

2. 液体流经液体导轮的进口处，被导轮的叶片或导流片吸入。

由于液体导轮与磁力转子的联动，液体随着转子的旋转而运动。

3. 进一步，液体被带入离心力的作用下，推向液体导轮的出口处。

在液体导轮的作用下，液体被强制推出泵体，实现液体的排出。

总的来说，磁力泵利用电机产生的磁场来驱动磁力转子的旋转，从而实现液体的吸入和排出，其结构由电机、磁力转子、泵壳和液体导轮等部分组成。

通过磁力转子的旋转，液体可随着转子的运动而流动，实现无泄漏密封的离心泵的工作。

该种结构原理有效地避免了传统泵由于轴封的损坏而导致的泄漏问题，具有较好的可靠性和稳定性。

磁力泵的工作原理及结构组成
磁力泵的工作原理及结构组成概括如下:
一、磁力泵的工作原理
1. 磁力泵利用了电磁铁的吸引作用。

2. 当电磁铁通电磁化时,将吸引钢球上升。

3. 当断电时,钢球下落。

电磁铁周期性地通断电,带动钢球上下运动。

4. 钢球在管道内上下运动,带动流体向上输送。

二、磁力泵的基本结构
1. 泵体:U形倾斜管道,内装有多颗钢球。

2. 电磁铁:设置在管道下部,周期性闭合吸引钢球。

3. 进出口:管道下端为流体进口,上端接出口。

4. 传感开关:检测钢球运动控制电磁铁通断电。

5. 电源系统:为电磁铁提供工作电流。

三、磁力泵的工作原理特点
1. 简单可靠,无滑动密封件,维护方便。

2. 流量及扬程可调节,使用灵活。

3. 可输送高温、易结垢等不同介质。

4. 流体无污染,适合食品、医药等行业。

5. 体积小,不占空间。

四、磁力泵的设计注意事项
1. 电磁铁通断电参数的控制。

2. 钢球数目及材质的选择。

3. 泵体倾角度的确定。

4. 传感开关的控制精度。

5. preventing干燥烧损。

磁力泵由简单零部件构成,利用电磁原理实现流体输送,具有结构简单、无污染等优点,应用范围广泛。

什么叫磁力泵磁力泵是一种利用磁力将液体输送的设备，其设计原理基于磁力的作用。

相比于传统的机械密封泵，磁力泵在密封性能、运行可靠性、维护便捷性等方面具有明显的优势。

本文将详细介绍磁力泵的工作原理、结构特点以及应用领域。

一、工作原理磁力泵的工作原理是利用同性磁性物质之间的排斥力和异性磁性物质之间的吸引力来实现液体的输送。

磁力泵由两个主要部分组成，即驱动磁性部件和被驱动磁性部件。

驱动磁性部件通常由电机和磁铁组成，电机驱动磁铁旋转，产生旋转磁场。

被驱动磁性部件包括液体的输送腔体和磁铁，其位置与驱动磁性部件相对，通过磁吸力进行连接。

当驱动磁铁旋转时，磁力会通过磁性部件传递到被驱动磁性部件上，引起液体的运动。

由于磁力的作用，磁力泵中不存在动态密封这一特点，因此泵体内部不会有泄漏问题。

这是磁力泵相较于机械密封泵最显著的优势之一。

二、结构特点1.无泄漏：由于磁力泵采用磁力传动，无需使用动态密封，因此可以避免泄漏问题，提高操作安全性。

这对于处理易燃、易爆、有毒等特殊液体具有重要意义。

2.维护方便：磁力泵的结构相对简单，易于拆卸和维护。

在修理或更换零部件时，无需拆除管道系统，减少了工作量和维修时间。

3.耐腐蚀性好：磁力泵通常采用高耐腐蚀材料制成，如不锈钢、陶瓷等。

这使得磁力泵可以在处理酸、碱、盐和其他腐蚀性液体时表现出色。

4.运行平稳：传统的机械密封泵由于存在摩擦和磨损，容易产生振动和噪音。

而磁力泵由于没有接触零部件，运行平稳，噪音低。

三、应用领域由于其特殊的结构和优越的性能，磁力泵广泛应用于以下领域：1.化工行业：在化工生产过程中，磁力泵可以用于输送各种腐蚀性液体，如酸、碱、溶剂等。

由于无泄漏性能，可以避免环境污染和工人接触有害物质的风险。

2.医药行业：在医药制造过程中，磁力泵可以用于输送药品和原料液体，确保生产环节的洁净和安全。

3.电力行业：在电力设备中，磁力泵常被用于输送冷却液、润滑油和循环水等。

4.环保行业：磁力泵可以用于输送废水、污水等液体，在环保设备中起到重要的作用。

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改磁力泵的工作原理、结构原理(通用版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes磁力泵的工作原理、结构原理(通用版)磁力泵由泵、磁力传动器、电动机三部分组成。

关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。

当电动机带动外磁转子旋转时，磁场能穿透空气隙和非磁性物质，带动与叶轮相连的内磁转子作同步旋转，实现动力的无接触传递，将动密封转化为静密封。

由于泵轴、内磁转子被泵体、隔离套完全封闭，从而彻底解决了“跑、冒、滴、漏”问题，消除了炼油化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患，有力地保证了职工的身心健康和安全生产。

一、磁力泵工作原理将n对磁体（n为偶数）按规律排列组装在磁力传动器的内、外磁转子上，使磁体部分相互组成完整藕合的磁力系统。

当内、外两磁极处于异极相对，即两个磁极间的位移角Φ＝0，此时磁系统的磁能最低；当磁极转动到同极相对，即两个磁极间的位移角Φ＝2π/n，此时磁系统的磁能最大。

去掉外力后，由于磁系统的磁极相互排斥，磁力将使磁体恢复到磁能最低的状态。

于是磁体产生运动，带动磁转子旋转。

二、结构特点1．永磁体由稀土永磁材料制成的永磁体工作温度范围广(-45－400℃)，矫顽力高，磁场方向具有很好的各向异性，在同极相接近时也不会发生退磁现象，是一种很好的磁场源。

2.隔离套在采用金属隔离套时，隔离套处于一个正弦交变的磁场中，在垂直于磁力线方向的截面上感应出涡电流并转化成热量。

涡流的表达式为：。
