Dicom格式文件解析器
学数字图像与通讯，这里讲的暂不涉及通讯那方面的问题 只讲*.dcm 也就是diocm格式文件的读取，读取本身是没啥难度的 无非就是字节码数据流处理。只不过确实比较繁琐。
分析
整体结构先是128字节所谓的导言部分，说俗点就是没啥意义的破数据 跳过就是了，然后是dataElement依次排列的方式 就是一个dataElement接一个dataElement的方式排到文件结尾 通俗的讲dataElement就是指tag 就是破Dicom标准里定义的数据字典。tag是4个字节表示的 前两字节是组号后两字节是偏移号 比如0008,0018。所有dataElement在文件中都是按tag排序的
比如0002,0001 0002,0002 0003,0011

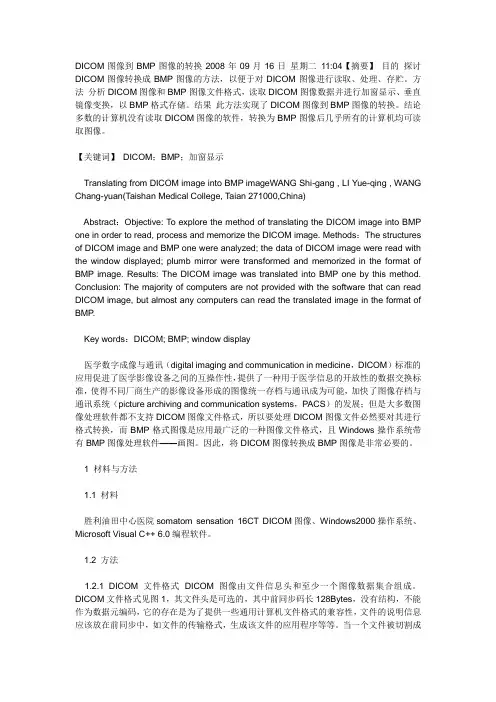

文件整体结构如下：
又把论文里的这图贴上来 总结的很好。单个dataElement的结构如下：
显示VR：VR为OB OW OF UT SQ UN的元素结构
组号 元素号 VR 预留 值长度 数据元素值
2 2 2 2（0x00,0x00） 4 由数据长度决定
显示VR：VR为普通类型时元素结构（少了预留那一行）
组号 元素号 VR 值长度 数据元素值
2 2 2 4 由数据长度决定
隐式VR 时元素结构
组号 元素号 值长度 数据元素值
2 2 4 由数据长度决定
要问VR是啥东东 ，值表示法 啥叫值表示法啊 俺不懂 int string short
ushort 懂不 就是这个意思，Dicom标准真坑爹 非要整个怪怪的概念。
VR总共27个 跟c#值类型对应关系我都写好了：
1 string getVF(string VR, byte[] VF)
2 {
3 string VFStr = string.Empty;
4 switch (VR)
5 {
6 case "SS":
7 VFStr = BitConverter.ToInt16(VF, 0).ToString();
8 break;
9 case "US":
10 VFStr = BitConverter.ToUInt16(VF, 0).ToString();
11
12 break;
13 case "SL":
14 VFStr = BitConverter.ToInt32(VF, 0).ToString();
15
16 break;
17 case "UL":
18 VFStr = BitConverter.ToUInt32(VF, 0).ToString();
19
20 break;
21 case "AT":
22 VFStr = BitConverter.ToUInt16(VF, 0).ToString();
23
24 break;
25 case "FL":
26 VFStr = BitConverter.ToSingle(VF, 0).ToString();
27
28 break;
29 case "FD":
30 VFStr = BitConverter.ToDouble(VF, 0).ToString();
31
32 break;
33 case "OB":
34 VFStr = BitConverter.ToString(VF, 0);
35 break;
36 case "OW":
37 VFStr = BitConverter.ToString(VF, 0); 38 break;
39 case "SQ":
40 VFStr = BitConverter.ToString(VF, 0);
41 break;
42 case "OF":
43 VFStr = BitConverter.ToString(VF, 0);
44 break;
45 case "UT":
46 VFStr = BitConverter.ToString(VF, 0);
47 break;
48 case "UN":
49 VFStr = Encoding.Default.GetString(VF);
50 break;
51 default:
52 VFStr = Encoding.Default.GetString(VF);
53 break;
54 }
55 return VFStr;
56 }
找个dicom文件在十六进制编辑器下瞧瞧 给你整明白：
所有dataElement从前到后按tag又可简单分段：
文件元dataElement 不受传输语法影响 总是以显示VR方式表示 因为它里面就定义了传输语法
普通dataElement 受传输语法影响 显示VR表示方式还是隐式VR表示方式 像素数据dataElement 最重要也是最大的一个数据项 其实存储的就是图像数据
几个特殊的tag很重要 前面说过了tag就是dicom里定义的字典。文件元dataElement 和跟像素数据相关的dataElement 都很重要，其他的很多 如果全部照顾完的话估计得写上千行switch语句吧，所以没有必要一般我们一般只抓取关键的tag。并且在隐式语法下要确定VR也必须根据字典来确定
关键的tag如下：
1 string getVR(string tag)
2 {
3 switch (tag)
4 {
5 case "0002,0000"://文件元信息长度
6 return "UL";
7 break;
8 case "0002,0010"://传输语法
9 return "UI";
10 break;
11 case "0002,0013"://文件生成程序的标题
12 return "SH";
13 break;
14 case "0008,0005"://文本编码
15 return "CS";
16 break;
17 case "0008,0008":
18 return "CS";
19 break;
20 case "0008,1032"://成像时间
21 return "SQ";
22 break;
23 case "0008,1111":
24 return "SQ";
25 break;
26 case "0008,0020"://检查日期
27 return "DA";
28 break;
29 case "0008,0060"://成像仪器
30 return "CS";
31 break;
32 case "0008,0070"://成像仪厂商
33 return "LO"; 34 break;
35 case "0008,0080":
36 return "LO";
37 break;
38 case "0010,0010"://病人姓名
39 return "PN";
40 break;
41 case "0010,0020"://病人id
42 return "LO";
43 break;
44 case "0010,0030"://病人生日
45 return "DA";
46 break;
47 case "0018,0060"://电压
48 return "DS";
49 break;
50 case "0018,1030"://协议名
51 return "LO";
52 break;
53 case "0018,1151":
54 return "IS";
55 break;
56 case "0020,0010"://检查ID
57 return "SH";
58 break;
59 case "0020,0011"://序列
60 return "IS";
61 break;
62 case "0020,0012"://成像编号
63 return "IS";
64 break;
65 case "0020,0013"://影像编号
66 return "IS";
67 break;
68 case "0028,0002"://像素采样1为灰度3为彩色
69 return "US";
