dicom文件格式

3.0标准的作用
在影像扫描设备、存储设备、后处理工作站等设备之间交换影像时，要寻找一种把数字化影像及其信息输入、输出影像设备的方法。在没有一种工业化的标准之前，每种影像设备上都必须有一个专门的接口。放射科的影像设备来自多个厂家，它们之间数据都不兼容。为实现设备的互联，医院必须专门开发或者购买相应的接口。一个医学影像设备内置有对DICOM标准的支持，那么无须开发专门的接口,利用DICOM标准的计算机联网技术，就可与另一台支持DICOM标准的设备直接相连,与医院内可能已经存在的网络硬件和远程通信设施相连。无论是进行医院内部网络建设、实现远程临床通信，还是实现远程放射会诊，利用DICOM都会获益。
3.0标准的特点
它按照多部分的文档结构来组织。通过简化新特性的增加，这种结构使标准在迅速发展的环境中的演变更为容易。ISO指示——定义如何去构造多部分文档——已经加入到DICOM标准的构造中。
它提出了明确的信息对象，并不只是针对图象和图形，还有研究、报告等。
它为唯一地识别任何信息对象指定了一个确定的技术。这促进了在网络上运作的信息对象之间的关系的明确定义。
第三部分：利用面向对象的方法，定义了两类信息对象类：普通性、复合型。
第四部分：服务类，说明了许多服务类，服务类详细论述了作用与信息对象上的命令及其产生的结果。
第五部分：数据结构及语意，描述了怎样对信息对象类和服务类进行构造和编码。
DICOM标准文件内容概要
第六部分：数据字典，描述了所有信息对象是由数据元素组成的，数据元素是对属性值的编码。
第七部分：消息交换，定义了进行消息交换通讯的医学图像应用实体所用到的服务和协议。
第八部分：消息交换的网络通讯支持，说明了在网络环境下的通讯服务和支持DICOM应用进行消息交换的必要的上层协议。

DICOM的名词解释

DICOM的名词解释DICOM（Digital Imaging and Communications in Medicine）即医学数字成像和通信，是一种用于医学图像和相关信息的国际标准。

DICOM被广泛应用于医学影像设备、医疗信息系统和图像处理软件等领域。

本文将介绍DICOM标准中一些常用的名词和概念。

1. DICOM图像DICOM图像是医学成像设备生成的二维或三维图像，如CT扫描、X射线片、核磁共振图像等。

DICOM图像文件通常以.dcm为扩展名，并包含了图像本身的像素数据以及与图像相关的患者信息、设备信息等。

DICOM图像具有跨平台、互操作性强的特点，可以在不同的医疗设备和软件中进行传输、显示和分析。

2. DICOM文件格式DICOM文件格式定义了图像和相关信息在存储和传输中的组织方式。

DICOM文件由一系列的数据元素（Data Element）组成，每个数据元素包含了一个标签、一个值和一些描述信息。

标签用于唯一标识每个数据元素，而值则存储了具体的信息。

DICOM文件采用二进制格式存储，可以通过解析文件头部的元数据来获取图像本身的像素数据。

3. DICOM标准DICOM标准由美国医学影像与生物工程学会（ACR-NEMA）和国际电工委员会（IEC）共同制定，旨在促进医学图像设备和信息系统之间的互操作性。

DICOM 标准规定了医学图像的格式、传输协议、数据元素的定义等内容，确保了不同厂商的设备和软件能够正确读取和解析DICOM图像。

DICOM标准的持续更新和演进，使其成为了医学影像行业的重要基础。

4. DICOM服务DICOM服务定义了医学影像设备和信息系统之间的通信方式和协议。

常见的DICOM服务包括图像查询检索服务（C-FIND）、图像存储服务（C-STORE）、图像传输服务（C-MOVE）等。

这些服务通过网络协议（如TCP/IP）实现，允许不同设备之间的图像传输、共享和查询。

DICOM服务的实现，使得医学影像数据能够在不同地点和时间进行远程交流和访问。

医学影像文件格式研究及兼容性优化

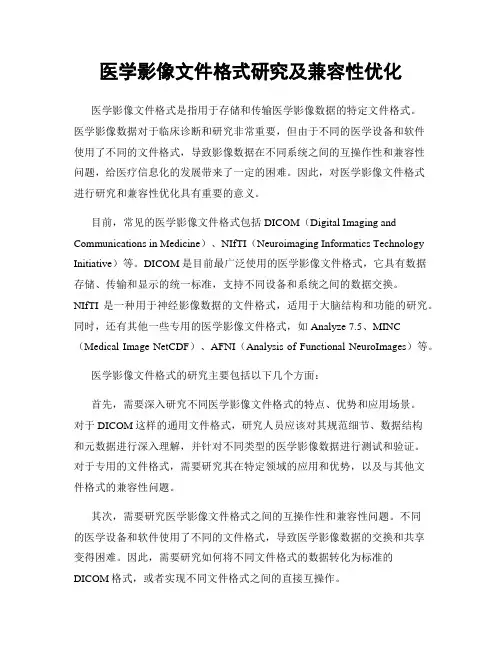

医学影像文件格式研究及兼容性优化医学影像文件格式是指用于存储和传输医学影像数据的特定文件格式。

医学影像数据对于临床诊断和研究非常重要，但由于不同的医学设备和软件使用了不同的文件格式，导致影像数据在不同系统之间的互操作性和兼容性问题，给医疗信息化的发展带来了一定的困难。

因此，对医学影像文件格式进行研究和兼容性优化具有重要的意义。

目前，常见的医学影像文件格式包括DICOM（Digital Imaging and Communications in Medicine）、NIfTI（Neuroimaging Informatics Technology Initiative）等。

DICOM是目前最广泛使用的医学影像文件格式，它具有数据存储、传输和显示的统一标准，支持不同设备和系统之间的数据交换。

NIfTI是一种用于神经影像数据的文件格式，适用于大脑结构和功能的研究。

同时，还有其他一些专用的医学影像文件格式，如Analyze 7.5、MINC （Medical Image NetCDF）、AFNI（Analysis of Functional NeuroImages）等。

医学影像文件格式的研究主要包括以下几个方面：首先，需要深入研究不同医学影像文件格式的特点、优势和应用场景。

对于DICOM这样的通用文件格式，研究人员应该对其规范细节、数据结构和元数据进行深入理解，并针对不同类型的医学影像数据进行测试和验证。

对于专用的文件格式，需要研究其在特定领域的应用和优势，以及与其他文件格式的兼容性问题。

其次，需要研究医学影像文件格式之间的互操作性和兼容性问题。

不同的医学设备和软件使用了不同的文件格式，导致医学影像数据的交换和共享变得困难。

因此，需要研究如何将不同文件格式的数据转化为标准的DICOM格式，或者实现不同文件格式之间的直接互操作。

此外，还需要关注医学影像文件格式的安全性和隐私保护问题。

医学影像数据涉及到患者的隐私，因此在研究医学影像文件格式时，需要考虑如何确保数据的安全存储和传输，以及如何实施合适的访问控制和加密机制，防止患者隐私信息的泄露。

DICOM医学影像文件格式解析

DICOM医学影像⽂件格式解析DICOM医学影像⽂件格式解析dicom协议中⽂⽂档可去csdn下载1.DICOMDICOM(DigitalImaging andCommunications inMedicine)是指医疗数字影像传输协定，是⽤于医学影像处理、储存、打印、传输的⼀组通⽤的标准协定。

它包含了⽂件格式的定义以及⽹络通信协议。

DICOM是以TCP/IP为基础的应⽤协定，并以TCP/IP联系各个系统。

两个能接受DICOM格式的医疗仪器间，可通过DICOM格式的⽂件，来接收与交换影像及病⼈资料。

⽬前，DICOM被⼴泛应⽤于放射医疗，⼼⾎管成像以及放射诊疗诊断设备（X射线，CT，核磁共振，超声等），并且在眼科和⽛科等其它医学领域得到越来越深⼊⼴泛的应⽤。

⽬前采⽤的标准是DICOM3.0，每⼀张图像中都携带着⼤量的信息，这些信息具体可以分为以下四类：（a）Patient（b）Study（c）Series（d）Image每⼀个DICOM Tag都是由两个⼗六进制数的组合来确定的，分别为Group和Element。

如(0010,0010)这个Tag表⽰的是Patient’s Name，它存储着这张DICOM图像的患者姓名。

2.DICOM存储格式DICOM⽂件的整体结构如下表所⽰，先是128字节的导⾔部分（没有实际信息），接着是四个字节组成的"DICM"字符串，然后是若⼲DataElement元素依次排列直⾄⽂件结束。

导⾔"DICM"DataElement DataElement...DataElement128 Byte 4 Byte n Byte n Byte n Byte2.1 DataElement的三种结构DataElement是存储⽂件信息的主体，DataElement的总体结构如下表所⽰：Tag VR（值表⽰法）Len(数据长度)数据值（内容）4 Byte 2 Byte 2 Byte Len ByteTag由2 Byte的组号（group）和2 Byte的元素号(element)组成，VR是DICOM特有的值表⽰法，关于值表⽰法的解释见下⽂按照VR的类型以及是否显⽰VR，DataElement⼜分为三种具体的结构。

DICOM文件解读

接着昨天，对文件格式的分析：0100h-0119h：这里的02 00 10 00将其进行字节转换后为00020010，这里标签的含义是UID，55 49即为UI，值域长度为12 00，将其字节转换后为0012即为18，表示后面18个字节都是值的内容即1.2.840.10008.1.2。

011ah-0135h：这里的02 00 12 00将其进行字节转换后为00020012，值描述还是UI，值域长度为14 00即为20个字节，值的内容为1.2.40.0.12.0.9812.0。

0136h-0147h：这里的02 00 13 00将其进行字节转换后为00020013，其值描述为53 48即为SH（可见标准第五部分short string），0A 00即值域长度为10，其值的内容为0.1B/WIN32。

0148h-015fh：这里的02 00 16 00将其进行字节转换后为00020016，其值描述为41 45即为AE，值域长度为10 00字节顺序转换为0010即为16个字节长度，其值的内容为IRIS后跟12个字节的空格（20）。

0160h-0171h：这里的08 00 05 00将其进行字节转换后为00080005，查找标准第六部分得知其为特定字符集（Specific Character Set），0A 00字节转换后000A知字节长度为10，后跟两个字节的保留字，从0168h开始为ISO_IR 100，表示ISO组织的一个记录号。

0172h-018fh：这里的08 00 08 00将其进行字节转换后为00080008，查找标准第六部分得知其为图像类型（Image Type），同上一个数据元一样这个地方也没有表示值，16 00字节转换后0016得知字节长度为22，后跟两个字节的保留字，从017ah开始为ORIGINAL\PRIMARY\AXIAL，表示该图像的类型。

0190h-01b1h：这里的08 00 16 00将其进行字节转换后为00080016，查找标准第六部分得知其为SOP服务类的UID（SOP Class UID），为什么这里就不需要判断VR而有标签直接得出是属于UI呢？是隐形显示吗隐形显示与显性显示的区别如何从图像中看出来！1A 00转换字节为001A即长度为26，后跟两个字节的保留字，从0198h开始为1.2.840.10008.5.1.4.1.1.2，与下面的00080018一起指得是与DICOM文件的传输识别有关的识别码。

13 BMP、JPG、DICOM文件

标记码由两个字节组成，高节0XFF。
(1) 图像开始SOI(Start of Image) 标记结构字节数 0XFF 1 0XD8 1 可作为JPEG格式的判据(JFIF（JPEG File Interchange Format）还需要APP0的配合)
(7) 扫描线开始SOS(Start of Scan) 标记结构字节数意义 0XFF 1 0XDA 1 Ls 2 SOS标记码长度，不包括前两个字节0XFF，0XDA Ns 1 Cs1 1 (Td1,Ta1) 1 Cs2 1 (Td2,Ta2) 1 … CsNs 1 (TdNs,TaNs) 1 Ss 1 Se 1 (Ah，Al) 1 压缩图像数据 Ns为Scan中成分的个数，在基本系统中，Ns=Nf(Frame中成分个数)。CSNs 为在Scan中成分的编号。TdNs为高4位，TaNs为低4位，分别表示DC和AC编码表的编号。在基本系统中Ss=0，Se=63，Ah=0，Al=0。
(6) 霍夫曼(Huffman)表DHT(Define Huffman Table) 标记结构 0XFF 0XC4 Lh (Tc,Th) L1 L2 … L16 V1 V2 … Vt 字节数 1 1 2 1 1 1 16组数据中，每组个数 1 1 1 每个代码值；t=L1+L2+…L16 1 意义
(4)DRI(Define Restart Interval) 此标记需要用到最小编码单元(MCU，Minimum Coding Unit)的概念。前面提到，Y 分量数据重要，UV分量的数据相对不重要，所以可以只取UV的一部分，以增加压缩比。目前支持JPEG格式的软件通常提供两种取样方式YUV411和YUV422，其含义是YUV三个分量的数据取样比例。举例来说，如果Y取四个数据单元，即水平取样因子Hy乘以垂直取样因子Vy的值为4，而U和V各取一个数据单元，即 Hu×Vu=1,Hv×Vv=1。那么这种部分取样就称为YUV411。

Dicom数据格式资料

AS = Angioscopy 血管镜 BI = Biomagnetic Imaging 生物磁场成像 CD = Color Flow Doppler 彩色血流多普勒 CF = Cinefluorography 荧光透视 CR = Computed Radiography 计算机X光摄影 CS = Cystoscopy 膀胱镜 CT = Computed Tomography 电脑断层摄影 DD = Duplex Doppler 双工多普勒 DG = Diaphanography 透视摄影……
平滑
空间平滑就是将数据在空间上用一个光滑的函数(通常
是Gauss函数
)去卷积
作用：
1、提高信噪比
2、符合Gauss随机场的要求
3、消除不同被试脑结构之间的细微差别
DICOM数据格式
张静远
DICOM数据格式
DICOM全称为医疗数位影像传输协定（Digital Imaging and Communications in Medicine），是一组通用的标准协定，在对于医学影像的处理、储存、打印、传输上。它包含了档案格式的定义及网络通信协定。DICOM 是以TCP/IP为基础的应用协定，并以TCP/IP联系各个系统。两个能接受 DICOM格式的医疗仪器间，可借由DICOM格式的档案，来接收与交换影像及病人资料。
DICOM文件结构
文件头数据元素数据元素数据元素 …… 数据元素标签 VR 数据长度数值
文件头
文件头包含了标识数据集合的相应信息，由128字节的文字导言构成。如果该导言不传达信息，可由十六进制的00 填充。
文件头之后是DICOM前缀，内容是字符串“DICM”，表示是DICOM文件。
文件头之后是数据集合，文件头也可以缺省。

几种常见ECG数据格式及对比

⼏种常见ECG数据格式及对⽐SCP、DICOM、HL7aECG、GDF格式及对⽐本⽂档⾸先给出SCP、DICOM、HL7aECG、GDF四种⼼电信号格式的具体数据结构，然后分析其各⾃的特点及适⽤范围。

⼀、SCP-ECG format这种格式是专门针对ECG数据的标准格式，其中包含了ECG数据波形，患者信息，ECG采集信息以及测量诊断信息等丰富内容。

SCP-ECG格式主要分为Title(2 bytes for CRC-checksum and 4 bytes for size of ECG record)和Section0-Section11两部分。

其中Title,Section0,Section1是必须有的，其他部分则是可选的。

具体数据结构如下：Table 1. Structure of SCP-ECG records.Mandatory 2 bytes - checksum - crc -CCITT over the entire record(excluding this word)Mandatory 4 bytes - (unsigned) size of the entire ecg record (in bytes)Mandatory (Section 0)pointers to data-areas in the recordMandatory (Section 1)header information - patient data/ecg acquisition dataOptional (Section 2)huffman tables used in encoding of ecg data (if used)Optional (Section 3)ecg lead definitionOptional (Section 4)QRS locations (if reference beats are encoded)Optional (Section 5)encoded reference beat data if reference beats are storedOptional (Section 6)"residual signal" after reference beat subtraction if reference beats are stored, otherwise encoded rhythm dataOptional (Section 7)global measurementsOptional (Section 8)textual diagnosis from the "interpretive" deviceOptional (Section 9)manufacturer specific diagnostic and over-reading data from the "interpretive" deviceOptional (Section 10)lead measurement resultsOptional(Section 11)universal statement codes resulting from the interpretation 缺点：（1）只⽀持静态⼼电信息，不⽀持信号平均⼼电即晚电位信息，不⽀持动态⼼电信息(HOLTER)和运动⼼电信息(Exer- cise ECG)等；（2）仅仅⽀持RS232串⼝传输，使⽤⼆进制⽅式存储不利于⽹络传输的信息交换；（3）使⽤的复杂压缩算法难以进⾏实现和测试，也不能⽀持预约等其他⼯作流。

DICOM医学图像文件格式解析与信息提取

档）；（）２查询和返回所需对象；
（）３完成特殊的工作（如在胶片上打印图像）；
（）４工作流程的管理（支持ＷＯＫＩＴ和状态ＲＬＳ信息）；（）５可视图像的质量和一致性。
简而言之，ＩＯ标准是基于内容的医学图ＤＣＭ
ＺＨｏＦｅｇＵｎ
【ｂｔｃ】ＴｉｐｐｒｒｆｅｒｅｔＩＯｔｄｒ，ｎｙｉｏｔＩＯｌｆｍｔｔｅｓｏＥＤＡｓｆｈＤＣＭｆｒａ，ｅｆＡ — ｓｉｌｃｂｅａｄｌｓｅｉｏｅｈｕＬ
Ｍｄｉ）是美国放射学会和美国电器制造商协会ｅｉｎ，ｃｅ组织制定的专门用于医学图像存储和传输的标准。经过十多年的发展，该标准已经被医疗设备生产商和医疗界广泛接受，为医学图像信息学领域的国成
际通用标准。
信息对象可以完成五个方面的功能：（）１传输和存储完整的对象（如图像、波形和文
据元素一一对应。它由组号和元素号构成，如例（０８０２）００，００就是组号为０００，ｘ０８元素号为ＯＯ２ｘ００的“ 检查日期” 数据元素的Ｔｇａ号。ＤＣＭ的数据ＩＯ字典定义了许多数据元素标记，涵盖了大多数的应
用需要。组号为偶数的是标准数据元素，体含义具在ＤＩＯＭ的数据字典中定义；号为奇数的为私Ｃ组
・
有数据元素，由用户在使用过程中定义。
３・２
第１卷・５１第期
周峰：ＩＯ医学图像文件格式解析与信息提取ＤＣＭ

DICOM医学图像文件格式

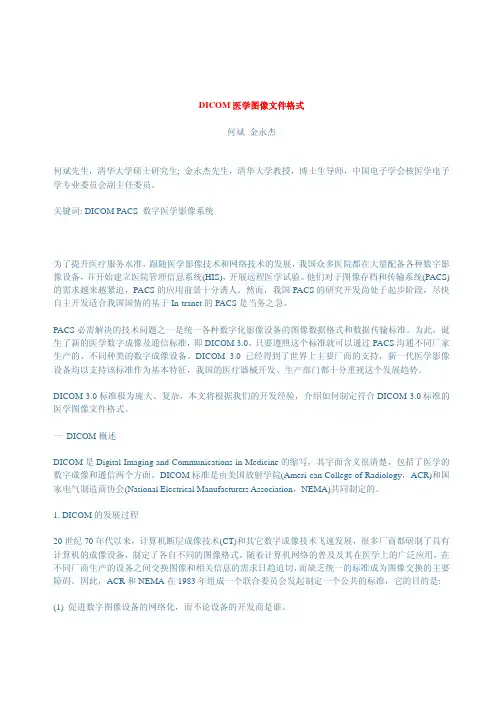

DICOM医学图像文件格式何斌金永杰何斌先生，清华大学硕士研究生; 金永杰先生，清华大学教授，博士生导师，中国电子学会核医学电子学专业委员会副主任委员。

关键词: DICOM PACS 数字医学影像系统为了提升医疗服务水准，跟随医学影像技术和网络技术的发展，我国众多医院都在大量配备各种数字影像设备，并开始建立医院管理信息系统(HIS)，开展远程医学试验。

他们对于图像存档和传输系统(PACS)的需求越来越紧迫，PACS的应用前景十分诱人。

然而，我国PACS的研究开发尚处于起步阶段，尽快自主开发适合我国国情的基于In-tranet的PACS是当务之急。

PACS必需解决的技术问题之一是统一各种数字化影像设备的图像数据格式和数据传输标准。

为此，诞生了新的医学数字成像及通信标准，即DICOM 3.0。

只要遵照这个标准就可以通过PACS沟通不同厂家生产的、不同种类的数字成像设备。

DICOM 3.0已经得到了世界上主要厂商的支持，新一代医学影像设备均以支持该标准作为基本特征，我国的医疗器械开发、生产部门都十分重视这个发展趋势。

DICOM 3.0标准极为庞大、复杂，本文将根据我们的开发经验，介绍如何制定符合DICOM 3.0标准的医学图像文件格式。

一 DICOM概述DICOM是Digital Imaging and Communications in Medicine的缩写，其字面含义很清楚，包括了医学的数字成像和通信两个方面。

DICOM标准是由美国放射学院(Ameri-can College of Radiology，ACR)和国家电气制造商协会(National Electrical Manufacturers Association，NEMA)共同制定的。

1. DICOM的发展过程20世纪70年代以来，计算机断层成像技术(CT)和其它数字成像技术飞速发展，很多厂商都研制了具有计算机的成像设备，制定了各自不同的图像格式。
