钢尺精密量距记录计算表(1)

第四章 距离测量与直线定向

单选题

1、距离丈量的结果是求得两点间的（ B ）。

A.斜线距离 B.水平距离 C.折线距离 D.坐标差值

2、用钢尺进行一般方法量距，其测量精度一般能达到（ C ）。

A.1/10—1/50 B.1/200—1/300 C 1/1000—1/5000 D.1/10000—1/40000

3、在测量学中，距离测量的常用方法有钢尺量距、电磁波测距和（ A ）测距。

A.普通视距法 B.经纬仪法 C.水准仪法 D.罗盘仪法

4、为方便钢尺量距工作，有时要将直线分成几段进行丈量，这种把多根标杆标定在直线上的工作，称为（ B ）。

A.定向 B.定线 C.定段 D.定标

5、用钢尺采用一般方法测设水平距离时，通常（ D ）。

A.用检定过的钢尺丈量 B.需要加尺长改正、温度改正和高差改正

C.需要先定出一点，然后进行归化 D.不需要加尺长改正、温度改正和高差改正

6、在距离丈量中衡量精度的方法是用（ B ）。

A.往返较差 B.相对误差 C.闭合差 D.中误差

7、往返丈量一段距离，均D=184.480m，往返距离之差为+0.04m，问其精度为（ D ）。

A.0.00022 B.4/18448 C.2.2×10-4 D.1/4612

8、某段距离丈量的平均值为100m，其往返较差为+4mm，其相对误差为（ A ）。

A.1/25000 B.1/25 C.1/2500 D.1/250

9、某段距离的平均值为100 m，其往返较差为+20mm 。则相对误差为（ C ）。

A.0.02/100 B.0.002 C.1/5000 D.2/200

实验3-01：闭合导线测量

（经纬仪钢尺导线测）

一、目的:

初步掌握经纬仪闭合导线观测与计算方法。

二、要求:

1、各导线边均要进行往、返丈量，往、返测较差的相对误差应≤1/2000。

2、各转折角均以测回法观测一个测回。

3、导线的角度闭合差󰆶β≤40"√n ，n 为多边形内角个数。

4、导线全长闭合差的相对误差 (fs/Σs)≤1/2000。

三、仪器与工具:

DTJ6经纬仪一台、30米钢卷尺（或皮尺）一把、小木桩三个或油墨笔一支( 自备 )。

四、实验程序

1、选点与标志: 在校园内选择两个已知点A 、B ，再定出C 、D 、E 三个待定点并

打下小木桩上钉一小铁钉或油墨笔在地面划“+”符号作标志，导线边长应超过30米。

2、测角:

依次在B、C、D、E上设置经纬仪观测各转折角ψ、β1、β2、β3、β4，计算角度闭

合差󰆶β=Σβi-(n-2)×180°，其中n 为导线边数。要求角度闭合差󰆶β≤ 40"√n ，

否则，重新测量各转折角。

3、量边: 采用平量法往、返丈量各导线边。

如，丈量BC边，每尺段移动钢尺（或皮尺）2～3厘米两次丈量，长度之差△BC=( BC"

-BC' )，要求△BC ≤ 5 mm，符合时则该尺段往测的长度为 :

BC往 = ( BC1 + BC2 )/2

否则，应再量一次或多次，取符合要求的两次长度的平均值为该尺段的往测结果。

4、各边长往、返测检核 :

计算该边往、返测较差△D = ( DBC往- DBC返 )，并计算其相对误差

△D/( DBC往 + DAB返 )，并化成为分子为1 的分数，要求相对误差≤1/2000，

符合要求时，则中数 DBC = ( DBC往 + DBC返 )/2 为BC

边的观测结果。5、导线计算。

要求导线全长闭合差的相对误差(fs/Σs)≤1/2000，否则，重新丈量各导线边。

五、记录手簿:

参见水平角观测和距离丈量的记录手簿。

六、实验记录和实验报告

1、水平角观测记录手簿测回法观测水平角

精品文档

精品文档 第一节 钢尺量距

一、量距的工具

1．钢尺

钢尺是用薄钢片制成的带状尺，可卷入金属圆盒内，故又称钢卷尺。尺宽约10～15mm，长度有20m、30m和50m等几种。根据尺的零点位置不同，有端点尺和刻线尺之分。

钢尺的优点：钢尺抗拉强度高，不易拉伸，所以量距精度较高，在工程测量中常用钢尺量距。

钢尺的缺点：钢尺性脆，易折断，易生锈，使用时要避免扭折、防止受潮。

2．测杆

测杆多用木料或铝合金制成，直经约3cm、全长有2m、2.5m及3m等几种规格。杆上油漆成红、白精品文档

精品文档 相间的20cm色段，非常醒目，测杆下端装有尖头铁脚，便于插入地面，作为照准标志。

3．测钎

测钎一般用钢筋制成，上部弯成小圆环，下部磨尖，直径3～6mm，长度30～40cm。钎上可用油漆涂成红、白相间的色段。通常6根或11根系成一组。量距时，将测钎插入地面，用以标定尺端点的位置，亦可作为近处目标的瞄准标志。

4．锤球、弹簧秤和温度计等

锤球用金属制成，上大下尖呈圆锥形，上端中心系一细绳，悬吊后，锤球尖与细绳在同一垂线上。它常用于在斜坡上丈量水平距离。

弹簧秤和温度计等将在精密量距中应用。

二、直线定线 精品文档

精品文档 水平距离测量时，当地面上两点间的距离超过一整尺长时，或地势起伏较大，一尺段无法完成丈量工作时，需要在两点的连线上标定出若干个点，这项工作称为直线定线。按精度要求的不同，直线定线有目估定线和经纬仪定线两种方法。现介绍目估定线方法：

如图4-5所示，A、B两点为地面上互相通视的两点，欲在A、B两点间的直线上定出C、D等分段点。定线工作可由甲、乙两人进行。

（1）定线时，先在A、B两点上竖立测杆，甲立于A点测杆后面约1～2m处，用眼睛自A点测杆后面瞄准B点测杆。 图4-5 目估定线 精品文档

精品文档 （2）乙持另一测杆沿BA方向走到离B点大约一尺段长的C点附近，按照甲指挥手势左右移动测杆，直到测杆位于AB直线上为止，插下测杆（或测钎），定出C点。

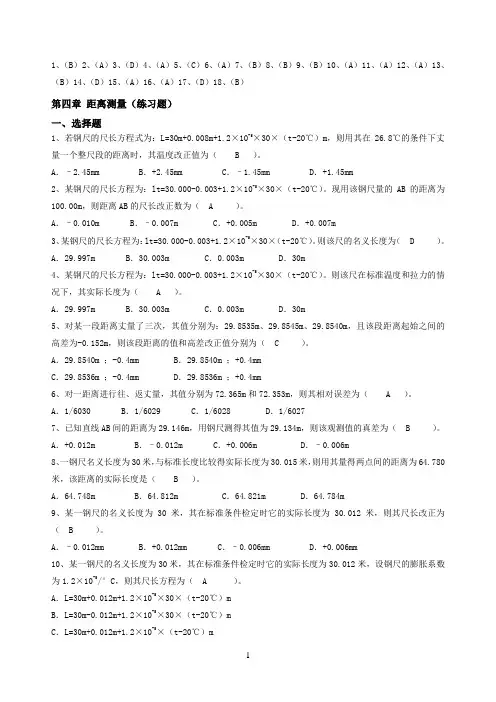

1 1、（B）2、（A）3、（D）4、（A）5、（C）6、（A）7、（B）8、（B）9、（B）10、（A）11、（A）12、（A）13、（B）14、（D）15、（A）16、（A）17、（D）18、（B）

第四章 距离测量（练习题）

一、选择题

1、若钢尺的尺长方程式为：L=30m+0.008m+1.2×10-5×30×（t-20℃）m，则用其在26.8℃的条件下丈量一个整尺段的距离时，其温度改正值为（ B ）。

A．–2.45mm B．+2.45mm C．–1.45mm D．+1.45mm

2、某钢尺的尺长方程为：lt=30.000-0.003+1.2×10-5×30×（t-20℃）。现用该钢尺量的AB的距离为100.00m，则距离AB的尺长改正数为（ A ）。

A．–0.010m B．–0.007m C．+0.005m D．+0.007m

3、某钢尺的尺长方程为：lt=30.000-0.003+1.2×10-5×30×（t-20℃）。则该尺的名义长度为（ D ）。

A．29.997m B．30.003m C．0.003m D．30m

4、某钢尺的尺长方程为：lt=30.000-0.003+1.2×10-5×30×（t-20℃）。则该尺在标准温度和拉力的情况下，其实际长度为（ A ）。

A．29.997m B．30.003m C．0.003m D．30m

5、对某一段距离丈量了三次，其值分别为：29.8535m、29.8545m、29.8540m，且该段距离起始之间的高差为-0.152m，则该段距离的值和高差改正值分别为（ C ）。

A．29.8540m ；-0.4mm B．29.8540m ；+0.4mm
