4.1钢尺量距

4.1钢尺量距

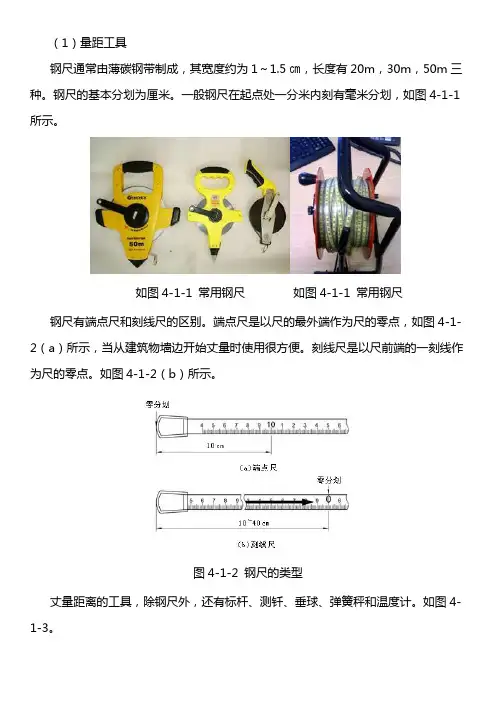

（1）量距工具钢尺通常由薄碳钢带制成，其宽度约为1～1.5㎝，长度有20m，30m，50m三种。

钢尺的基本分划为厘米。

一般钢尺在起点处一分米内刻有毫米分划，如图4-1-1所示。

如图4-1-1 常用钢尺如图4-1-1 常用钢尺钢尺有端点尺和刻线尺的区别。

端点尺是以尺的最外端作为尺的零点，如图4-1-2（a）所示，当从建筑物墙边开始丈量时使用很方便。

刻线尺是以尺前端的一刻线作为尺的零点。

如图4-1-2（b）所示。

图4-1-2 钢尺的类型丈量距离的工具，除钢尺外，还有标杆、测钎、垂球、弹簧秤和温度计。

如图4-1-3。

图4-1-3 钢尺量距辅助工具（2）直线定线当两个地面点之间的距离较长或地势起伏较大时，为使量距工作方便起见，可分成几段进行丈量。

一般量距可用目视定线，当精度要求较高时，可用经纬仪定线。

如图4-1-4图4-1-4 平坦地面的距离丈量（3）量距方法1）平坦地区量距此方法为量距的基本方法。

丈量前，先将待测距离的两个端点用木桩（桩顶钉一小钉）标志出来，清除直线上的障碍物后，一般由两人在两点间边定线边丈量，具体作法如下：①如图4-1-4所示，量距时，先在A、B两点上竖立测杆（或测钎），标定直线方向，然后，后尺手持钢尺的零端位于A点，前尺手持尺的末端并携带一束测钎，沿AB方向前进，至一尺段长处停下，两人都蹲下。

②后尺手以手势指挥前尺手将钢尺拉在AB直线方向上；后尺手以尺的零点对准A点，两人同时将钢尺拉紧、拉平、拉稳后，前尺手喊“预备”，后尺手将钢尺零点准确对准A点，并喊“好”，前尺手随即将测钎对准钢尺末端刻划竖直插入地面（在坚硬地面处，可用铅笔在地面划线作标记），得1点。

这样便完成了第一尺段A1的丈量工作。

③接着后尺手与前尺手共同举尺前进，后尺手走到1点时，即喊“停”。

同法丈量第二尺段，然后后尺手拔起1点上的测钎。

如此继续丈量下去，直至最后量出不足一整尺的余长q。

则A、B两点间的水平距离为式中:n—整尺段数（即在A、B两点之间所拔测钎数）；—钢尺长度（m）；q—不足一整尺的余长（m）。

工程测量4距离测量

工程测量4距离测量
• 电磁波测距具有测程长、精度高、作业快、 工作强度低、几乎不受地形限制等优点。
1.电磁波测距技术发展简介
A
B
反光镜 Reflecting Prism
(Reflector)
反射棱镜
Polemounted
Rotatable
Tribrachmounted
1.1 测距仪分类
按测距方式分
−脉冲式，以激光作光源 −相位式，以红外光作光源，近来还出现了以微波
4. 全站仪具有如下特点
博飞
Leica
Leica
Topcon
Nikon
4 实训室现有全站仪认识
苏一光 RTS612
1、仪器结构 该全站仪采用红外光测距装置，采用棱镜反射、反射片 反射。配备了普通光学气泡、屏幕显示电子气泡和激光 对中器，微动螺旋和制动螺旋同轴，竖盘指标自动补偿， 其他结构和电子经纬仪相同。
土木工程测量
§4 距离测量
§4 距离测量
§4.1 钢尺量距 §4.2 视距测量 §4.3 电磁波测距
一般介绍
在工程测量中使用三种距离：
− 斜距（slope distance）
− 水平距离（horizontal distance）
− 垂直距离或高差（vertical distance, height difference)
b)设A、B两点互相通视，要在A、B两点的直线上 标出分段点1、2点。
c) 两点间定线，一般应由远到近，即先定1点， 再定2点。
d) 定线时，乙所持标杆应竖直，利用食指和 姆指夹住标杆的上部，稍微提起，利用重 心使标杆自然竖直。此外，为了不挡住甲 的视线，乙应持标杆站立在直线方向的左
侧或右侧。
3．平坦地面的距离丈量

土木工程测量--距离测量

土木工程测量--距离测量

Wild 新T2+DI1000
Wild T1600+DI4L
Kern ME5000激光测距仪-世界上精度最高的测距仪
喜利得（HILTI）手持激光测距仪PD30 • 产地：德国 • 用途：建筑施工与房产测量中的距离、面积、体积 测量。 • 测距范围：0.5~200M • 测距精度：±1.5MM
徕卡DISTO A8手持激光测距仪
Kl C 待测两点的高差
h iv
仪器高i
中丝读数ⅴ
4.2.3 视线倾斜的水平距离和高差计算 水平距离
D Kl cos
2
高差公式
1 2 h Kl cos i v 2
视距测量要注意的两个问题： （1）量仪器高； 盘左盘右观测 （2）保证仪器 可提高精度 视距丝在视距尺范围内
B
B1
M
无障碍延长定线方法
C
有障碍延长定线方法
4.1.3 直线一般丈量法
（1）适用条件：平坦地段、可沿地面直接丈量；精度 要求不高。 （2）丈量方法： 1）平地丈量法：用测钎标志尺端位置，用整尺段丈 量。在末尺段用零尺段丈量。设钢尺长度为l，末尺 段的长度为q，并且共丈量了n个整尺段，则丈量的总 长度为
注意：相邻定线点之间 距离要小于钢尺长度
（二）钢尺量距
最基本的要求——平、准、直。
按精度分：一般量距和精密量距
1、一般量距步骤 （1）定线：在两点之间确定一系列中间点的工作 按精度分：目估法和经纬仪法。
（2）丈量
（a）喊“预备”、“好”前后尺手同时读数，相减。 （b）在山区，可用平量法、斜量法。 测钎
历年真题讲解
• 用钢尺在平坦地面上丈量一段距离．往测为178．344米， 返测为178．296米，则该段距离的相对误差为 【 】 • A．1／3000 B．1／3700 C．1／3900 D．1 ／4000 • 5．视距测量时，量取仪器高的精度至 【 】 • A．mm B．cm C．dm D．m

工程测量cp4教案

工程测量cp4教案

（2）经纬仪定线 适用于钢尺量距的精密方法
4.1.3 钢尺量距的一般方法
（1） 平坦地面的距离丈量
（2）倾斜地面的距离丈量
① 平量法 ② 斜量法 相对误差
4.1.4 钢尺量距的精密方法
量距步骤：
（1）经纬仪定线
（2）尺段丈量 （3）尺段高差测定 （4）尺段改正计算
① 尺长改正 ② 温度改正 ③ 倾斜改正
4.4 直线定向
三、三种方位角之间的关系 1、真方位角与磁方位角的关系： 磁偏角δ A ＝ Am ＋ δ 2、真方位角与坐标方位角的关系： 子午线收敛角γ A ＝ α＋ γ
4.4 直线定向
四、象限角 直线与标准方向所夹的锐角称为象限角。 角值范围： 0°～ 90 °
4.4 直线定向
4.4.2 坐标方位角的计算 一、正、反坐标方位角
4.4 直线定向
二、坐标方位角的推算
4.4 直线定向
4.4.3距离、方位角与地面点直角坐标的关系 一、点的直角坐标与坐标增量 1、点的直角坐标 2、坐标增量
4.4 直线定向
二、坐标计算 1、坐标正算 已知：一点的坐标，两点之间的距离及其 坐标方位角。 求：另一点的坐标。
4.4 直线定向
2、坐标反算 已知：两点坐标 求： 两点之间的距离及其方位角
4.4 直线定向
2.磁子午线方向
过地面上某点的磁子午 线的切线方向称为该点的 磁子午线方向。
3.坐标纵轴方向
过地面上某点且与其所在 的测量直角坐标系纵轴平行的 直线称为该点的坐标纵轴方向
4.4 直线定向
二、直线定向的方法
测量工作中，地面上直线的方向常用方位角来表示。
方位角定义：从过某直线起始点的标准方向的 北端起，顺时针方向量到某直线的 夹角。角值范围： 0°～ 360 ° 1、真方位角 A 2、磁方位角 Am 3、坐标方位角α

建筑工程测量(第四章)距离测量与直线定线

建筑工程测量(第四章)距离测量与直线定线
（根据精度不同进行划分） 根据精度不同进行划分）
1、电磁波测距 2、钢尺量距 3、视距法测距
图4-1
§4.1 钢尺量距
一、量距工具
《建筑工程测量》CAI课件
钢尺
标杆
测钎（测针） 测钎（测针）
《建筑工程测量》CAI课件
二、直线定线
定义： 定义：确定直线的走向 地面上两点间的距离超过一整尺长 地势起伏较大，一尺段无法完成丈量工作 需要在两点的连线（或延长线）上标定出若干个点 按精度要求的不同，直线定线分为： 按精度要求的不同，直线定线分为：
n = 上 读 -下 读 =1.426−0.995 = 0.431m 丝 数 丝 数 ′ = −2°42′ α = 90 −竖 读 = 90 −92 42 盘 数 D = Lcosα = Kncos2 α =100×0.431×cos2 (−2°42′)
° ° °
=43.00m
h = Dtanα +i −l = 43.00×tan( −2 42′) +1.45−1.211
解： D
A B
= nl + q = 4×30m+ 9.98m= 129.98m
DBA = nl + q = 4×30m+10.02m= 130.02m
1 1 D = (DAB + DBA) = (129.98m+130.02m = 130.00m ) av 2 2
DAB − DBA 129.98m−130.02m 0.04m 1 K= = = = D 130.00m 130.00m 3250 av
《建筑工程测量》CAI课件
第四章 距离测量与直线定向
★§4.1 钢尺量距 §4.2 视距测量 §4.3 电磁波测距简介 §4.4 全站仪及其使用 §4.5 直线定向

第4章距离测量121

第4章距离测量121

因ϕ
′ = 34′23′，可近似看作
MM’G为直角三角形，则 ’ 为直角三角形 为直角三角形，
l ′ = l cos α L = Kl cos α
D = L cos α = Kl cos 2 α
（2）高差的计算公式
M G N N′ h′ v B h
i A D
或
D tan α + i = h + v
L sin α + i = h + v h = L sin α + i − v = Kl sin α cos α + i − v
D = Kl = 100l
（2）高差的计算公式
h =i−v
2．视线倾斜时计算水平距离和高差的公式 ． （1）水平距离的计算公式
点转动α角 视距尺与视准轴线垂直， 假设将视距尺绕 G点转动 角，视距尺与视准轴线垂直， 点转动 由图可知，M′
视 距 尺
L = Kl ′
例：
i = 1.45; v = 1.335; M = 1.573; N = 1.100; L = 87 o53′
M +N − v = 1.5mm; 2 l = M − N = 0.473;
α = 90o − L = +2o07′
D = Kl cos 2 α = 47.2m; h = D tan α + i − v = 1.86m
一、量距的工具
4.1 钢尺量距的一般方法
标杆
测钎 零点
钢尺： 分米、厘米处注记。 钢尺：长度一般为 30m，基本分划为毫米。米、分米、厘米处注记。 ，基本分划为毫米。 注意：尺的零点位置不同， 注意：尺的零点位置不同， 的零点（端点尺）。 以尺拉环的前端作为尺 的零点（端点尺）。 以尺前端的零点刻线作为尺的零点（刻线尺）。 以尺前端的零点刻线作为尺的零点（刻线尺）。

4.1.5 钢尺量距误差及注意事项

4.1.5 钢尺量距误差及注意事项
1.应用经过检定的钢尺量距。 2.前、后尺手动作要配合好，定线要直，尺身要水平，尺 子要拉紧，用力要均匀，待尺子稳定时再读数或插测钎。 3.用测钎标志点位，测钎要竖直插下。前、后尺所量测钎 的部位应一致。 4.读数要细心，小数要防止错把9读成6、或将21．041读成 21.014等。 5.记录应清楚，记好后及时回读，互相校核。 6.钢尺性脆易折断，防止打折、扭曲、拖拉，并严禁车辗、 人踏，以免损坏。钢尺易锈，用毕需擦净、涂油。
距离测量和直线定向
Distance measuring and orientation
§1 钢尺量距误 差及注意事项
教学目标：了解测量误差产生的原因；
理解衡量精度的标准；系统误差与偶然误差的
特性。

掌握系统误差与偶然误差的概念；
教学重点：钢尺量距测量误差产生的原因 教学难点：钢尺量距测量误差产生的原因
4、定线误差：钢尺没有准确地放在所量直线的方向上，使所量 距离不是直线而是一组折线，造成丈量结果偏大。 5、拉力误差：施测时实际拉力与标准拉力存在差异，导致尺长 产生误差。
6、丈量误差：因人的感官分辨率有限，导致对点、插点和读数
都会产生误差。 量距时应尽量做到对点准确，配合协调，读数准确。
钢尺量距的注意事项
一般量距方法 量距相对精度： 1200015000 主要用途：图根导线边长丈量、一般工 程的距离放样。 精密量距方法 量距相对精度：110000140000 主要用途：砼、钢结构等较精密工程的 放样，等。
实验
• 目的与要求
钢尺距离丈量
掌握钢尺一般量距方法。
钢尺量距相对误差应不大于1/3000。
差衡量测量的精度，知道各种误差指标的计算方法，明确
为什么去算术平均值可以更接近真值。

测量学第四章 距离测量

测量学第四章 距离测量
l d l 0.00 25 l ( 29.89 6) m 0.00 25 m l0 30
2）温度改正
lt (t t0 )l 1.25105 / 0C (25.80 C 200 C ) 29.896m 0.0022 m
3）倾斜改正
h2 (0.272m) 2 l h 0.0012 m 2l 2 29.896m
真北 磁北
磁子午线方向
坐标纵轴方向
坐标北
Amபைடு நூலகம்
α
A
1
2
由于地面各点的真北
（或磁北）方向互不平行，
γ
x
γ
用真（磁）方位角表示直
线方向会给方位角的推算 带来不便，所以在一般测 量工作中，常采用坐标方 位角来表示直线方向。
坐标北与真北的关系
o P2 P1 y
2）几种方位角之间的关系 磁偏角δ—真北方向与磁北方向之间的夹角；
§4-3 方位角测量
二、间接测定： 利用已知方向测定夹角后进行计算。
l h d l
1 (l 2 h 2 ) 2
l l (1
h l
2
2
1 )2
l
将上式
(1
2 1 h 2 ) 2
l
项展开成级数：
Ｌ
h2 h4 h2 h4 lh l (1 2 4 ) 1 3 2 l 2l 8l 8l
二、 钢尺量距的一般方法
• 钢尺量距的基本要求是：平、准、直
1、直线定线
标定各尺段端点在同一直线上的工作称为直线定线。 1、目估定线
2、平坦地面的量距 A、B两点间的水平距离为：
式中：n —尺段数；

4单元距离测量与直线定向 《建筑施工测量》课件

4单元距离测量与直线定向 《建筑施工测量》课件

•两点间高差的计算公式：
h Dtani v 或·：h 1kl sin2i v
2
2020/7/2
视距测量步骤：
（1）在A点上安置经纬仪（包括对中、整平 ）；
（2）另一点B上竖立标尺； （3）经纬仪瞄准B点的标尺； （4）读数（上丝、中丝、下丝以及竖盘读数
） （5）按公式计算水平距离、高差。
2020/7/2
钢尺由于材料原因、刻划误差、长期使用 的变形以及丈量时温度和拉力不同的影响，其 实际长度往往不等于尺上所标注的长度即名义 长度，因此，量距前应对钢尺进行检定。
2020/7/2
（1）尺长方程式
经过检定的钢尺，其长度可用尺长方程式表示。
l l l(t t) l
t
0
00
式中 lt—钢尺在温度t时的实际长度（m）； l0—钢尺的名义长度（m）； Δl—尺长改正数（m）； α—钢尺的膨胀系数，α=1.25×10-5m/1℃； t0—钢尺检定时的温度（℃）； t—钢尺使用时的温度（℃）。
下一节
返回点B放置水准尺， 盘左瞄准水准尺，使竖盘指标水准管气泡居中 后，依次读出竖盘读数、上下中丝读数，依据 上述公式计算水平距离和高差。
视距测量计算表
测站F 测站高程:72.461m
仪器高:1.533
日期:2004年8月9日 视线高:73.994m 观测:
下一2节020/7/2
返回目录
目估定线方法：
2020/7/2
经纬仪定线方法：
A
A
1
2
2020/7/2
3
4
B 5B
2020/7/2
§4.2 视距测量
1、视距测量概述
视距丝
视距测量——利用测量望远镜的视距丝，间接测定 距离和高差的方法。

第四章 钢尺量距

第四章 钢尺量距

第四章距离测量与直线定向§4.1 钢尺量距§4.2 普通视距测量§4.2 光电测距仪§4.2 直线定向距离测量方法概述距离测量概述Ñ距离测量是测量的三项基本工作之一：测定地面点之间的水平距离。

Ñ距离测量的主要方法有：钢卷尺量距主要指钢卷尺量距视距测量利用测量仪器的视距丝测距电磁波测距测距仪测距三角测量法利用三角形的边角关系求距离Ñ三角高程测量：是间接测定两点间高差的方法。

钢尺—端点尺和刻线尺钢尺测钎弹簧秤垂球用于不平坦地面丈量时投点定。

测钎用于标定尺段的起点和终点位置，如图所示。

标杆又称花杆，多用木料制成，直径约3cm，长度为2～3m，其上面每隔20cm涂以红、白漆，如图所示，用来标定直线的方向。

钢尺长度有20m、30m、50m几种，根据零点位置不同，钢尺有端点尺和刻划尺两种。

端点尺：以尺的最外端作为尺的零点刻划尺：以尺前端的一刻线作为尺的零点二、钢尺量距的一般方法1、直线定线标定各尺段端点在同一直线上的工作称为直线定线。

2、平坦地面的量距A、B两点间的水平距离为：q nl D +=式中：n —尺段数；l —钢尺的尺长；q —不足一整尺的余长。

在困难地区钢尺量距相对误差三、钢尺量距精密方法（1/10000）A2、量距量距是用经过检定的钢尺，两人拉尺，两人读数，一人记录及观测温度。

量距时由后尺手用弹簧秤控制施加于钢尺的拉力(30 m钢尺，标准拉力为100 N)。

前、后读数员应同时在钢尺上读数，估读到0.5mm。

每尺段要移动钢尺三次不同位置，三次丈量结果的互差不应超过2mm，取三段丈量结果的平均值作为尺段的最后结果。

随之进行返测，如要进行温度和倾斜改正，还要观测现场温度和各桩顶高差。

3、倾斜地面的距离丈量1）.平量法在倾斜地面丈量距离，当尺段两端的高差不大但地面坡度变化不均匀时，一般都将钢尺拉平丈量。

如图，丈量由A向B进行，后尺手立于A点，指挥前尺手将尺拉在AB方向线上，后尺手将尺的零点对准A点，前尺手将尺子抬高并目估使尺子水平，然后用垂球将尺的某一刻划投于地面上，插以测钎。

钢尺量距

钢尺量距

⑶然后，后尺手持测钎与前尺手一起抬尺前进，依次 丈量第二、第三、……第n个整尺段，到最后不足一整 尺段时，后尺手以尺的零点对准测钎，前尺手用钢尺 对准B点并读数q，则AB两点之间的水平距离为：
平坦地面上 的丈量方法
倾斜地面的 距离丈量
钢尺量距的 注意事项
n——整尺段数(即后尺手手中的测钎数)； l——钢尺的整尺长度； q——不足一整尺段的余长。
钢尺量距的 注意事项
用此法进行丈量，从山坡上部向下坡方向丈量比较容易， 因此，丈量时两次均由高到低进行。
平坦地面上 的丈量方法
倾斜地面的 距离丈量
钢尺量距的 注意事项
2.斜量法
当倾斜地面的坡度比较均匀时，可以在斜坡丈量出AB 的斜距L，测出地面倾角α，或A、B两点高差h，如图 4.7所示，然后可以计算出AB的水平距离D，
上述由A→B的丈量工作称为往测，其结果称为D往。
⑷为防止错误和提高测量精度，需要往、返各丈量一次。 同法，由B→A进行返测，得到D返。
⑸计算往、返测平均值。
⑹计算往、返丈量的相对误差K，把往返丈量所得距离 的差数除以该距离的平均值，称为丈量的相对精度。如 果相对误差满足精度要求，则将往、返测平均值作为最 后的丈量结果。
例如：用钢尺丈量A、B两点间的距离，往测值为165.423m， 返测值为165.454m，则AB距离：
D= (165.423+165.454)/2=165.439m
相对误差：
K=
165 .423 165 .454
0.031

1
165 .439
165 .439 5300
相对误差的分母计算时收舍至百位。该例量距精度合格， 则可取往、返结果的平均值作为两点间的水平距离。

建筑测量 距离测量

建筑测量 距离测量

第4章距离测量学习重点：钢尺丈量、视距测量和光电测距的方法及全站仪的使用。

距离测量也是测量的基本工作之一。

距离测量的目的是测量地面两点之间的水平距离。
