电力设备接地装置的腐蚀与防护

  • 格式：pdf
  • 大小：146.24 KB
  • 文档页数：3
相互关 联 ， 彼此 影 响 ．
３ 电力设备接 地装置防护措施
电力设备接地装置的腐蚀 ， 每时每刻都在发生 ， 电力系统每年都要投人大量的人力物力 进行 电力接地 装置的开挖检查和检修维护 ， 因此其防护措施 就显得 尤为重要和迫切． 主要的接地装置的防腐措施有 ： ３ １ 设计和基建时严格把关 ． 接地装置 的埋设地点应尽量避开腐蚀性强 、 严重污染 的场所 ， 且应尽量避
壤腐蚀 、 海水腐蚀等．
２２ １ 大气腐蚀 大气腐蚀指 的是暴露在空气中的接地引下线的腐蚀 ， ．． 其涉及范围较广 ， 基本上属于电
收稿 日期 ：０６— ８— ５ ２０ ０ ２
作者简介 ： 杨春波 （９６ ）男 ， 常熟人 ， 电力规划设计 院工程师 ， １７一 ， 江苏 合肥 工程硕士在读 ， 现从事 电力设计 技术管理工作 ．
在实际工程中为保证安全及工作需要中国期刊网wwwqikanchinanet一般是统一敷设一接地网称主接地网而在避雷针线和避雷器附近下面再加设一组集中的防雷接地体加强泄放雷电流之用从而构成了发电厂变电所完整的接地装置接地装置在充分利用自然接地体之外应敷设以水平接地体为主的人工接地网
维普资讯
持线路耐雷水平的作用． 输电线路杆塔接地 ， 首先应考虑充分利用其 自身的 自然接地体 （ 包括铁塔基础 ， 钢筋混凝土杆埋人地下 的杆段及其底盘 、 拉线盘等） 在 自然接地体不 能满足要求时 ， ； 考虑补充敷设人工
接地装置 ； 常见 的人工接地装置有单一垂直型、 单一水平型 、 放射型、 闭环型、 复合型等． １２ 发电厂 、 ． 变电所接地装置
杨春 波
（ 合肥 电力规划设计 院 ， 合肥 ２００ ） ３０ １
摘 要： 介绍 了电力设备接地装置的概况， 从腐蚀机理和腐蚀环境两方面分析了电力接地装置的腐蚀情况， 并从
设计、 基建 、 选材 、 、 运行 维护等方 面论述 了多种现实可行 的防护方 法． 关键词 ： 电力设备 ； 接地设备 ； 腐蚀 ； 防护 中图分 类号 ：Ｇ ７ Ｔ １９ 文献标识码 ： 文章 编号 ： ７ — ６Ｘ（０６ Ｓ ０４ ０ １ ３ １２ ２０ ）Ｏ一 ０４— ３ ６
套犯 ．院 学报． 自 乎 （ 然科学版）
玺 Ｑ月 筮 卷 增刊
Ｊｕｎｌ ｆ ｅ ｉ ｎ ｅｓｙ Ｎ ｔｒ ｃｅｃｓ ｏｒａ ｏ ｆ ｉ ｒｉ （ ａｕａ Ｓｉｎｅ ） Ｈ ｅＵ ｖ ｔ ｌ
Ｏ ｔ ２ ｏ Ｉ１ ｕ ． ｃ ． ０ ６ Ｖｏ ． ６ Ｓ ｖ
电力 设 备 接 地 装 置 的腐 蚀 与 防 护
电力接地装置是 电力设备安全运行的重要保障 ， 其原理是通过金属接地装置 ， 电力设备在事故状态 将
下的过高电流导人大地 ， 从而起 到保证人身和设备安全 的作用． 电力接地装置包括接地 引下线和接地体，
般采用圆钢 、 扁钢 、 角钢等钢质材料 ， 其中接地体埋设在地下土壤中 ， 接地装 置的主要组成部分 ， 是 通常 意义上的接地装置即是指接地体．
维普资讯
增刊
杨春 波 ： 电力设备接地装 置的腐 蚀与防护
４ ５
化学腐蚀范畴． 从腐蚀条件看 ， 大气的主要成分是水和氧 ， 而其 中的水气是决定大气腐蚀 速度和历程的主 要因素． 金属表 面没有液膜存在时的大气腐蚀属于化学腐蚀的常温氧化 ， 金属表面有液膜存在时的大气腐 蚀则属于电化学腐蚀 ， 由于表面液膜厚度的不同而致使腐蚀速度也不同． 并 ２２ 土壤腐蚀 由于接地装置的主要部分均埋在地下 ， ． 因此土壤腐蚀是最关键 的腐蚀． 土壤腐蚀是一种 电化学腐蚀 ， 土壤中含有水分 、 盐类和氧 ， 大多数土壤 为中性 ， 但也有碱性的砂质粘土 和盐碱土 、 酸性 的腐 殖土和沼泽土． 土壤 的腐蚀条件极为复杂 ， 腐蚀过程 的控制 因素差别也较大 ， 主要 分为 阳极控制 、 阴极控
同， 电化学腐蚀 的特点在于其腐蚀历程可分为两个相对独立并 可同时进行 的过程 ， 阴极反应 （ 即 氢化过 程） 和阳极反应 （ 还原过程 ）此两个过程也称为析氢腐蚀与析氧腐蚀． ， ２２ 腐蚀环境 按环境分类 ， ． 电力接地装置的腐蚀 主要是属于 自然环境下的腐蚀 ， 可分为大气腐蚀 、 土
孔接地网等．
２ 电力设备接地装 置腐蚀分析
２ １ 腐蚀机理 电力接地装置的腐蚀 ， ． 按腐蚀机理分主要属于化学腐蚀和电化学腐蚀． 化学腐蚀是指金属表面与非电解质直接发生纯化学作用而引起的破坏 ， 对接地装置来说 ， 纯化学腐蚀
的情况不多 ， 主要是接地引下线在空气 中的腐蚀． 电化学腐蚀是指金属表面与离子导 电的介质 （ 电解质 ） 发生电化学反应 而引起 的破坏 ， 与化学腐蚀不
一
接地装置长期在地下运行 ， 环境恶劣 ， 极易发生腐蚀． 而接地装置一旦遭到腐蚀 ， 将造成其接地电阻增 大， 从而致使其导电能力下降 ， 腐蚀严重时甚至引起接地装置断裂造成失效． 因此 ， 接地装 置的腐蚀与防护
是影响电力设备安全运行的重要课题之一．
１ 电力设备接地装置概况
电力设备接地装置主要分为输 电线路接地装置与发 电厂、 电所接地装置两大类 ． 变 １１ 输电线路接地装置 输电线路起着连接电源点 和传输电能的作用 ， ． 通常位于户外 ， 具有点多、 线长、 较分散的特点． 由于输电线路暴露于大气环境之 中， 极易遭受雷击 ， 其接地装置主要是起到导泄雷电流 ， 保
制、 电阻控制等．
土壤腐蚀的类型主要有 ３ ： １ 微电池和宏观 电池引起 的土壤腐蚀 ；２ 杂散电流引起 的土壤腐蚀 ； 类 （） （）
（） ３ 微生物引起的土壤腐蚀． 影响土壤腐蚀的因素很多 ， 有土壤的透气性 、 含水量 、 电性 、 导 酸碱度 、 含盐量 、 微生物等 ， 上述 因素又
一
发 电厂 、 变电所主要起着变换 电压、 分配电能 的作用 ， 所有设备均集 中在
处， 有户 内和户外两类． 由于发电厂事故 ， 因此其接地装
置不仅要满足雷电冲击 电流的要求 ， 还要满足工频短 路 电流的要求． 接地装 置在充分利用 自然 接地体之 外， 应敷设 以水平接地体为主的人工接地网． 人工接地网一般为网格式地网 ， 其形式可分为长孔接地网、 方

合集下载

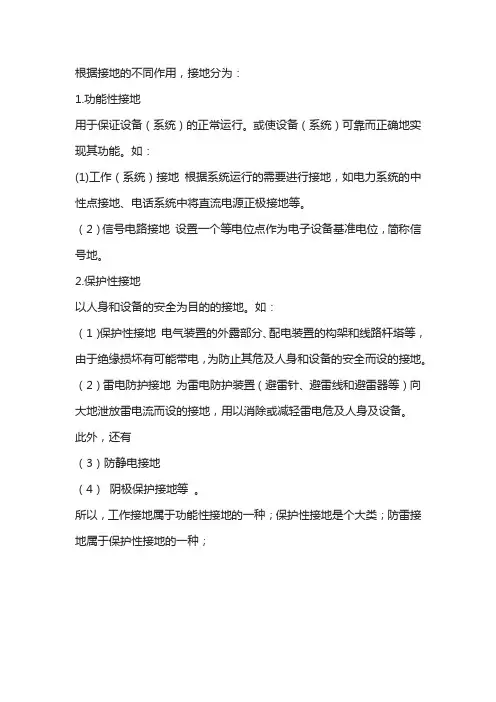

防雷接地与保护接地的区别

防雷接地与保护接地的区别

根据接地的不同作用，接地分为：1.功能性接地用于保证设备（系统）的正常运行。

或使设备（系统）可靠而正确地实现其功能。

如：(1)工作（系统）接地根据系统运行的需要进行接地，如电力系统的中性点接地、电话系统中将直流电源正极接地等。

（2）信号电路接地设置一个等电位点作为电子设备基准电位，简称信号地。

2.保护性接地以人身和设备的安全为目的的接地。

如：（1）保护性接地电气装置的外露部分、配电装置的构架和线路杆塔等，由于绝缘损坏有可能带电，为防止其危及人身和设备的安全而设的接地。

（2）雷电防护接地为雷电防护装置（避雷针、避雷线和避雷器等）向大地泄放雷电流而设的接地，用以消除或减轻雷电危及人身及设备。

此外，还有（3）防静电接地（4）阴极保护接地等。

所以，工作接地属于功能性接地的一种；保护性接地是个大类；防雷接地属于保护性接地的一种；一、静电接地安装基本要求有静电接地要求的管道，各段管子间应导电.当每对法兰或螺纹接头间电阻值超过0.03Ω时，应设导线跨接。

管道系统的对地电阻值超过100Ω时，应设两处接地引线。

接地引线宜采用焊接形式。

有静电接地连接的钛管道及不锈钢管道，导线跨接获接地引线不得与钛管道及不锈钢管道直接连接，应采用钛板或不锈钢板过渡。

用作静电接地的材料或零件，安装前不得涂漆。

导电接触面必须除锈病紧密连接。

静电接地安装完毕后，必须进行测试，电阻值超过规定时，应进行检查与调整。

二、防静电接地系统自建网设备、机组、贮罐、管道等的防静电接地线，应单独与接地体（自然接地体或建筑钢筋环梁）或接地干线相连、连接螺栓不应小于M10，并应有防松装置并涂电力复合脂。

当采用焊接端子连接时不得降低损伤管道强度。

当金属法兰采用金属螺栓或卡子相紧固时，可不另装跨接线。

在腐蚀条件下安装前，应有两个及两个以上螺栓和卡子之间的接触面去锈和除油污，并应加装防松螺母。

当爆炸危险区内的非金属构架上平行安装的金属管道相互之间的净距离小于100mm时，宜每隔20m用金属线跨接；金属管道相互交叉的净距离小于100mm时，应采用金属线跨接。

撬装设备接地标准

撬装设备接地标准

撬装设备接地标准一、接地电阻要求撬装设备的接地电阻应符合相关规定，一般情况下应不大于4欧姆。

接地电阻的大小直接影响到设备接地效果，因此必须严格控制。

二、接地材料选择接地材料应具有良好的导电性能和防腐性能，能够长期稳定运行。

常用的接地材料有镀锌钢、铜等。

根据实际情况选择合适的材料，确保接地效果良好。

三、接地连接方式接地连接方式一般采用焊接、压接、螺栓连接等方式。

在选择连接方式时，应充分考虑其导电性能、机械强度、施工方便性等因素，确保连接牢固可靠。

四、接地装置安装接地装置的安装应按照相关规定进行，确保安装质量。

在安装过程中，应注意保护接地装置，防止机械损伤和腐蚀。

同时，应确保接地装置与设备之间的连接牢固可靠。

五、接地标识与检测接地装置应有明显的标识，标明接地电阻值和保护类别等信息。

定期对撬装设备进行接地检测，确保接地电阻值符合要求。

检测时应注意安全，遵循相关规定。

六、防雷击保护措施在雷雨天气，撬装设备容易受到雷击的影响。

因此，应采取有效的防雷击保护措施，如安装避雷针、避雷带等，确保设备安全运行。

七、设备运行监测在设备运行过程中，应对撬装设备的接地状况进行实时监测，及时发现和处理问题。

监测过程中应注意安全，遵循相关规定。

八、维护与检修要求定期对撬装设备的接地装置进行维护和检修，及时修复损坏的部件和连接部位。

在维护和检修过程中，应遵循相关规定，确保设备安全可靠运行。

九、安全防护措施为了确保人员安全和设备正常运行，应采取必要的安全防护措施。

例如，在接地装置附近设置警示标识，防止人员误触；采取措施防止动物或异物接触接地装置等。

2024年施工现场接地与防雷安全要求(3篇)

2024年施工现场接地与防雷安全要求(3篇)

2024年施工现场接地与防雷安全要求一、引言在建筑施工过程中，接地与防雷安全是十分重要的方面。

良好的接地系统可以为现场设备提供可靠的电气安全保护，有效防止因电流泄露、电气故障等导致的电击伤害和设备损坏。

同时，合理的防雷措施可以有效降低雷电对施工场地和人员的威胁，避免雷电引发的火灾和爆炸事故。

本文将对2024年施工现场接地与防雷安全要求进行详细的阐述。

二、接地安全要求1. 接地系统的设计与安装应符合国家电气安全标准和专业规范要求。

接地电阻应控制在规定范围内，以确保接地系统的正常工作。

2. 在施工现场，应设置专用的接地装置，并进行专业的接地设计和施工。

接地装置材料应符合电气安全标准，具有良好的导电性能和耐腐蚀性能。

3. 在施工现场，应定期检测接地电阻，并记录测试结果。

当接地电阻异常时，应及时采取措施进行修复，确保接地系统的正常运行。

4. 施工现场的主要设备和设施，如起重机、发电机、电焊机等，应具备可靠的接地装置，并经过合格的检测和维护。

5. 在施工现场，对于地下铁道、天桥、电缆井等金属构筑物，应通过接地设施进行可靠接地，以确保其电气安全。

6. 施工现场各工作区域之间应进行有效的接地联结，以确保接地系统的连续性和可靠性。

7. 在施工现场使用的临时接地装置应符合电气安全标准，并定期检查和维护，确保其正常工作。

8. 施工现场的接地系统应与配电系统、供电系统等其他电气设施进行有效的联接，确保正常的电气运行。

三、防雷安全要求1. 在施工现场，应进行雷电风险评估，并根据评估结果采取相应的防雷措施。

2. 施工现场应设置合适的雷电接地装置，以有效引导和消散雷电直击点。

3. 施工现场的各个高处设施，如塔吊、起重机、高压线等，应设置专用的避雷装置，以防止雷电直接击中。

4. 施工现场的建筑物应设置有效的避雷装置，包括避雷针、避雷网等，以分散和消散雷电的能量。

5. 施工现场的室内设备、电气设施等应设置过电压保护装置，以防止雷电引发的过电压对设备的损坏。

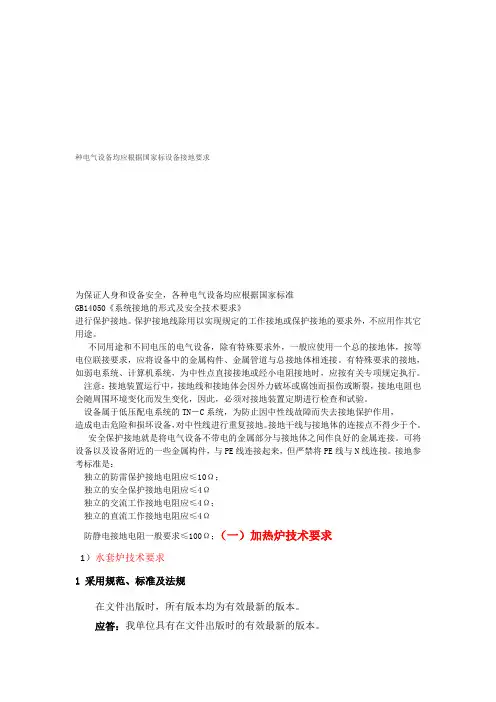

种电气设备均应根据国家标设备接地要求
